PULS
Sisääntulo |
|
|---|---|
| Vaiheiden määrä | 1 |
| Syöttöjännite AC | 100-240 V |
| Min. syöttöjännite AC | 85 V AC |
| Max. syöttöjännite AC | 264 V AC |
| Syöttöjännite DC | 110-300 V |
| Min. syöttöjännite DC | 88 V DC |
| Max. syöttöjännite DC | 360 V DC |
| Syöksyvirta 120 V AC, tyypillinen | 3 A |
| Syöksyvirta 230 V AC, tyypillinen | 6 A |
| Tehokerroin 120 V AC täydellä kuormalla, tyypillinen | 0,99 |
| Tehokerroin 230 V AC täydellä kuormalla, tyypillinen | 0,97 |
| Verkon taajuus | 50-60 Hz ±6 % |
| Ensiösulake | Ilman etusulaketta max. 32 A -järjestelmässä (20 A UL). Katso datasivu. |
| Virrankulutus 120 V AC | 3,2 A |
| Virrankulutus 230 V AC | 1,68 A |
Ulostulo |
|
| Ulostulojännite | 24 V DC |
| Min. ulostulojännite | 24 V DC |
| Max. ulostulojännite | 28 V DC |
| Ulostulovirta | 12,5 A |
| Max. ulostulovirta | 25 A |
| Teho | 300 W |
| Kokonaisteho <+45°C | 360 W |
| Kokonaisteho <+55°C | 300 W |
| Kokonaisteho <+70°C | 150 W |
| Kokonaisteho <5 s, <+55°C | 600 W |
| Kokonaisteho <5 s, <+70°C | 300 W |
| Tehonlasku +55°C…+70°C | 10 W/°C |
| Max. Ripple | 50 mV pp |
*Invisible Heading* |
|
|---|---|
| Syöttöjänniteregulointi | <10 mV (85-300 V AC) |
| Kuormaregulointi | <75 mV (0-360 W) |
| Min. lämpötila ilman tehonlaskua | -25 °C |
| Max. lämpötila ilman tehonlaskua | 55 °C |
| Takaisinkytkentä kuormat | 35V / 4 J |
Hyötysuhde/elinikä/MTBF |
|
| Hyötysuhde 120 V AC, täydellä kuormalla | 94,3 % |
| Hyötysuhde 230 V AC, keskimääräinen | 94,6 % |
| Hyötysuhde 230 V AC, täydellä kuormalla | 95,7 % |

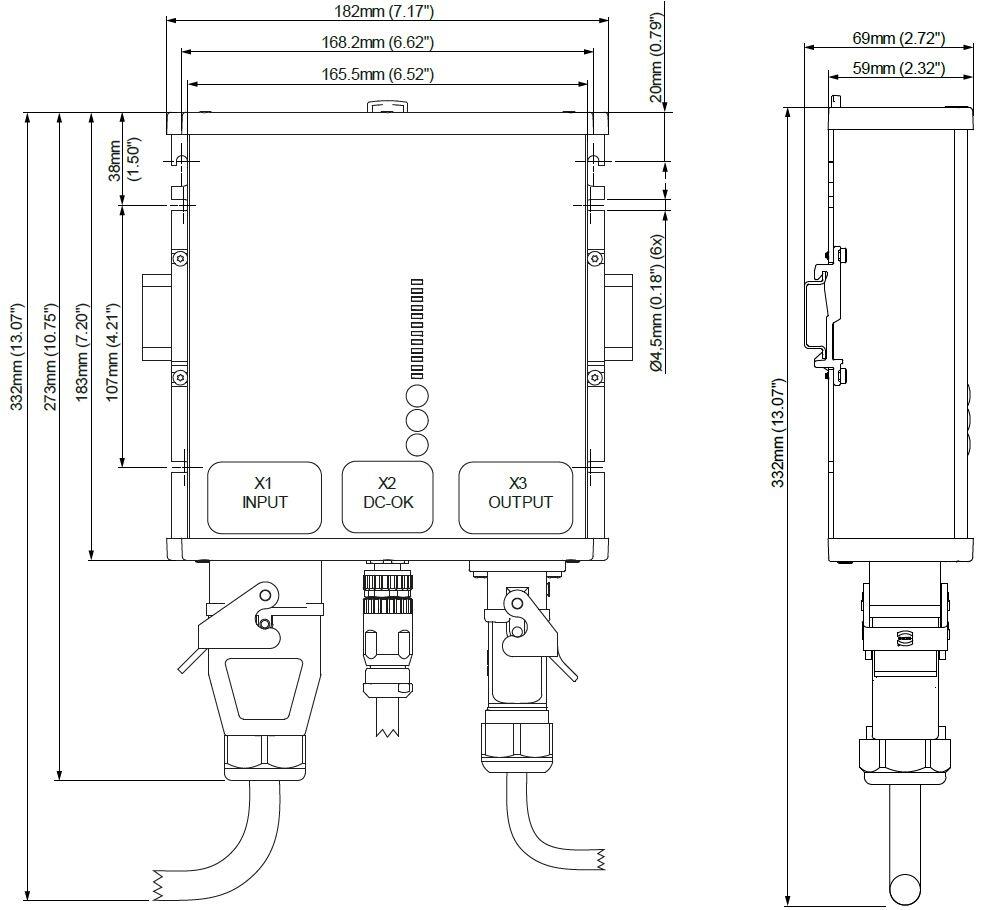

Mitat |
|
| Leveys | 182 mm |
| Korkeus | 183 mm |
| Syvyys | 59 mm |
| Paino | 1,2 kg |

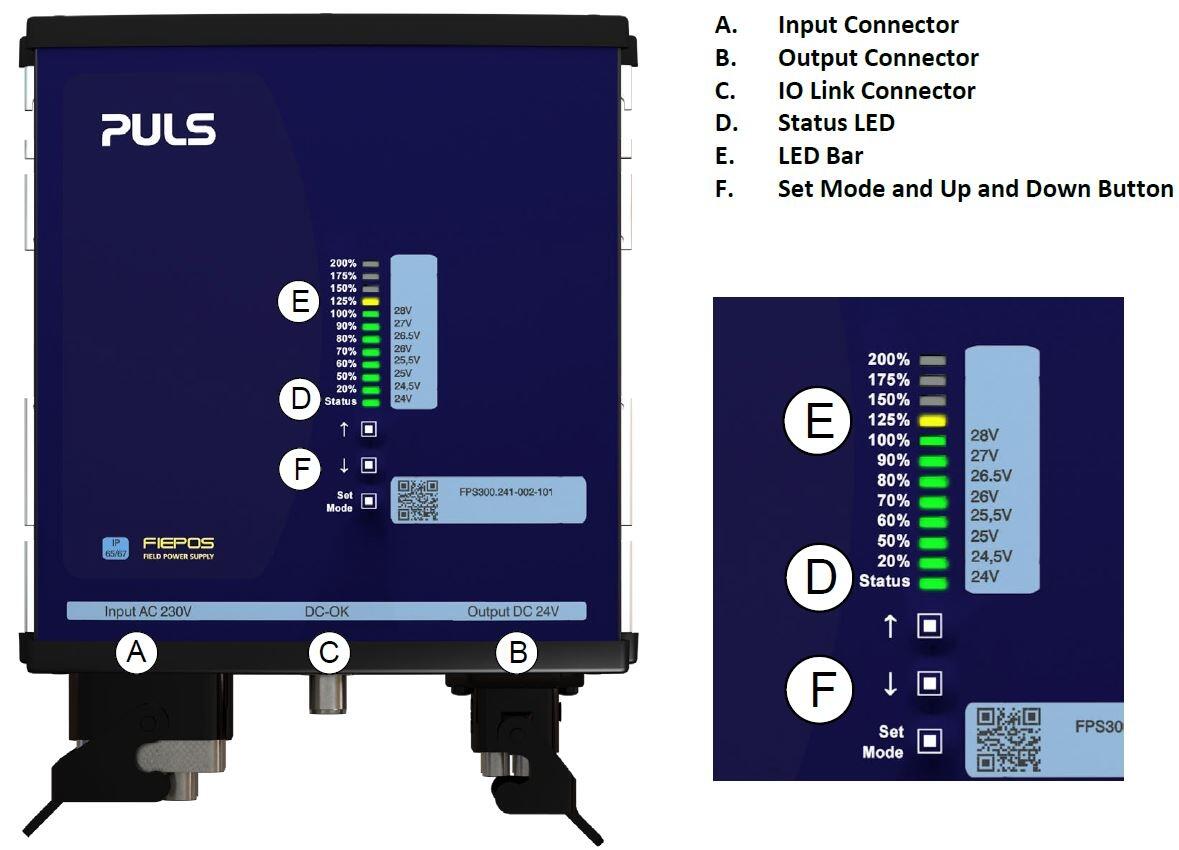

Liittimet |
|
| Lähtöpuolen liittimet | 1x HAN Q4/0 |
| DC-OK/IO-link liitin | M12-A |
| Syöttöpuolen liitin | HAN Q4/2 |
Muuta |
|
| Sarja | FIEPOS Basic |
| Hyväksynnät | CB, CE, UKCA, cULus |
| DC-OK rele | Kyllä |
| IO-Link | Ei |
| Kotelon materiaali | Alumiini |
| Rinnankytkentä | Ei sallittu |
| Hold-up time 120 V AC, täydellä kuormalla, tyypillinen | 37 ms |
| Hold-up time 230 V AC, täydellä kuormalla, tyypillinen | 37 ms |
| IP-luokka | IP65, IP67 |
| PFC (EN61000-3-2) | Kyllä, aktiivinen PFC |
| Releulostulo | Rele avautuu, jos jännite laskee alle 22 V DC. |
| Aktiivinen transienttisuodatin | Kyllä |
Teholähde on suunniteltu antamaan 600 W bonusteho 5 sekunnin ajan vielä +55 °C:ssa. Tästä on etua moottori- ja venttiilikuormissa sekä yleensä, kun kuormitus on jaksottaista.
Lisäksi teholähteessä on jatkuva 360 W tehoreservi alle +45 °C:ssa.

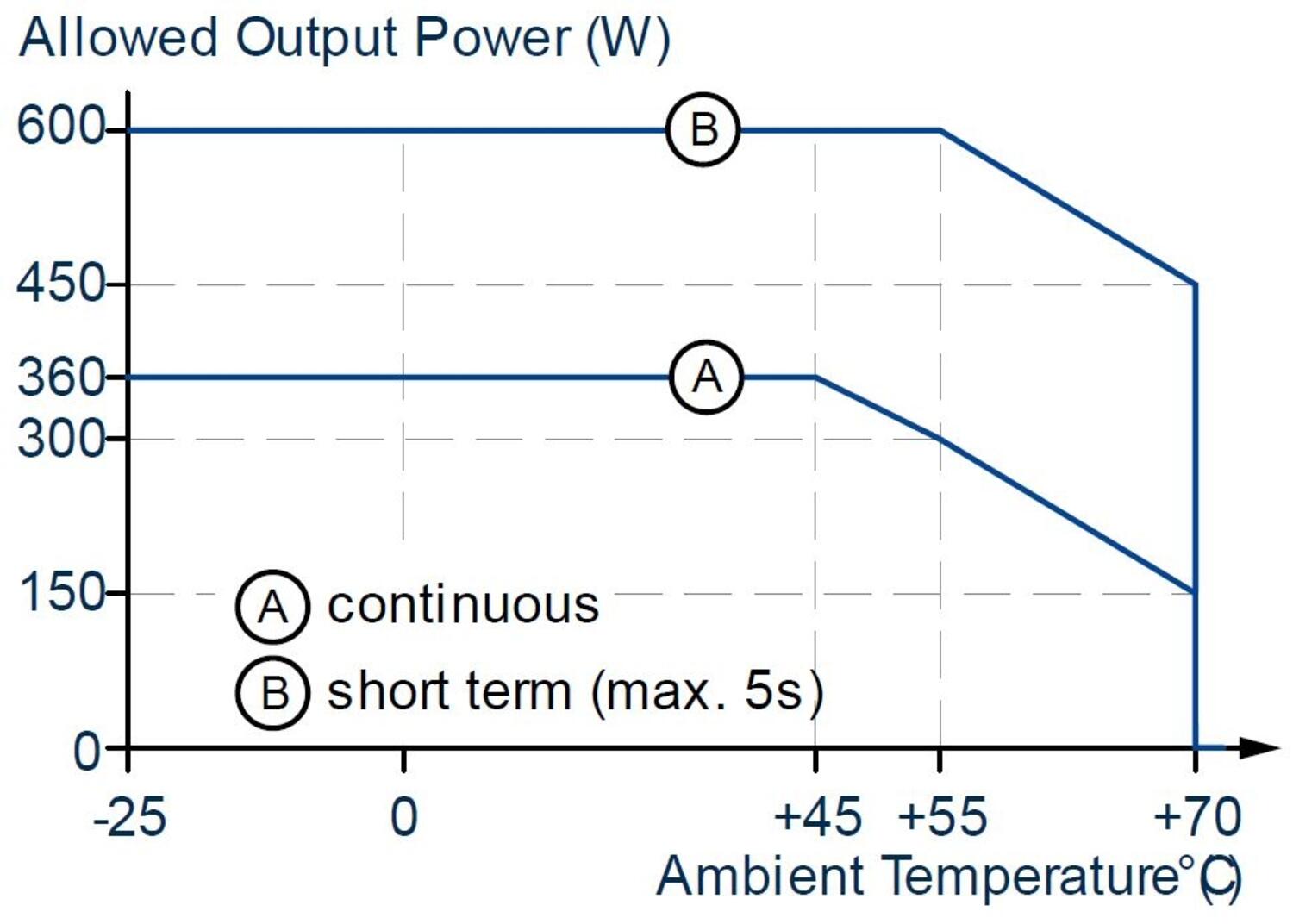

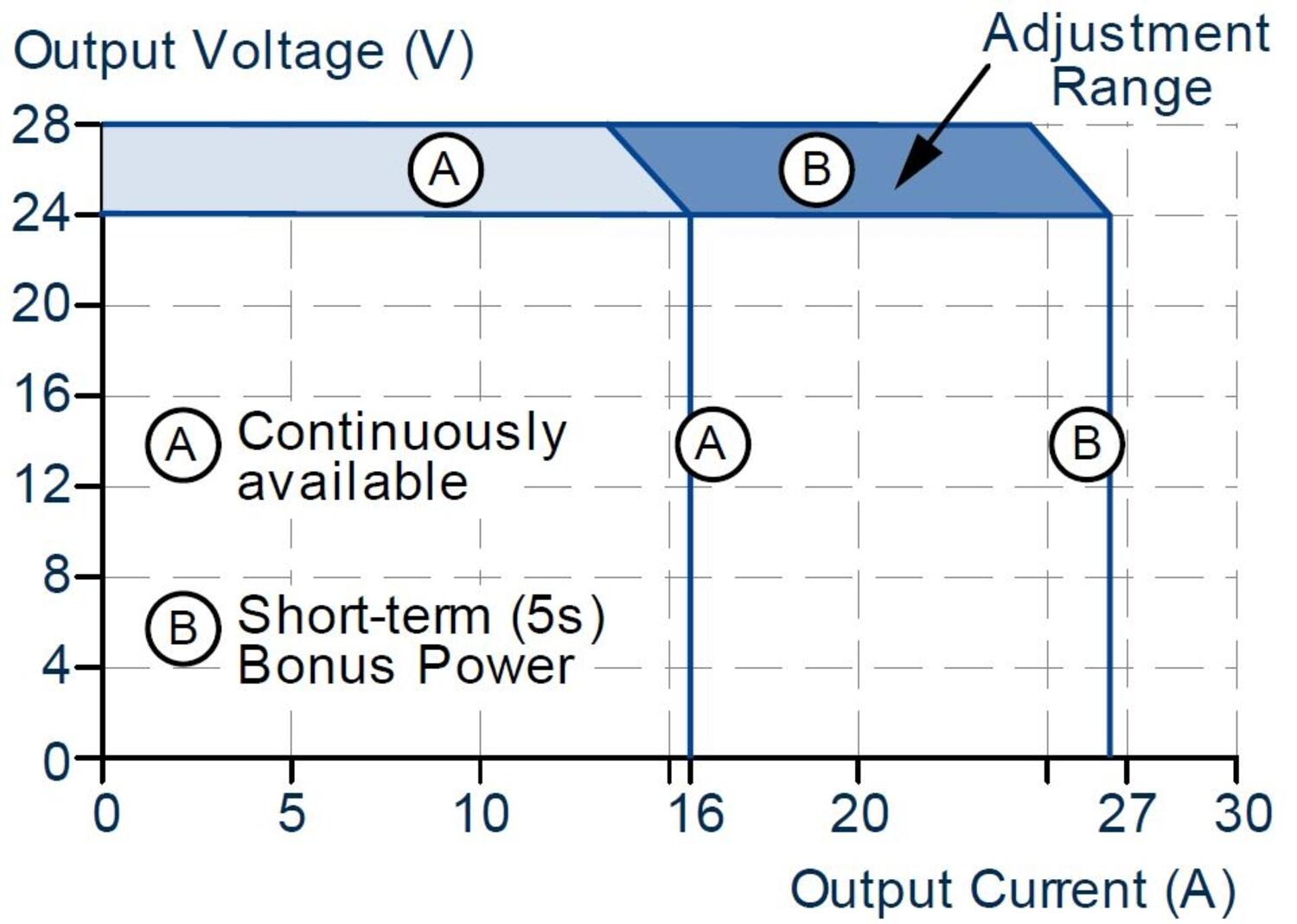

Kuormitettavuus

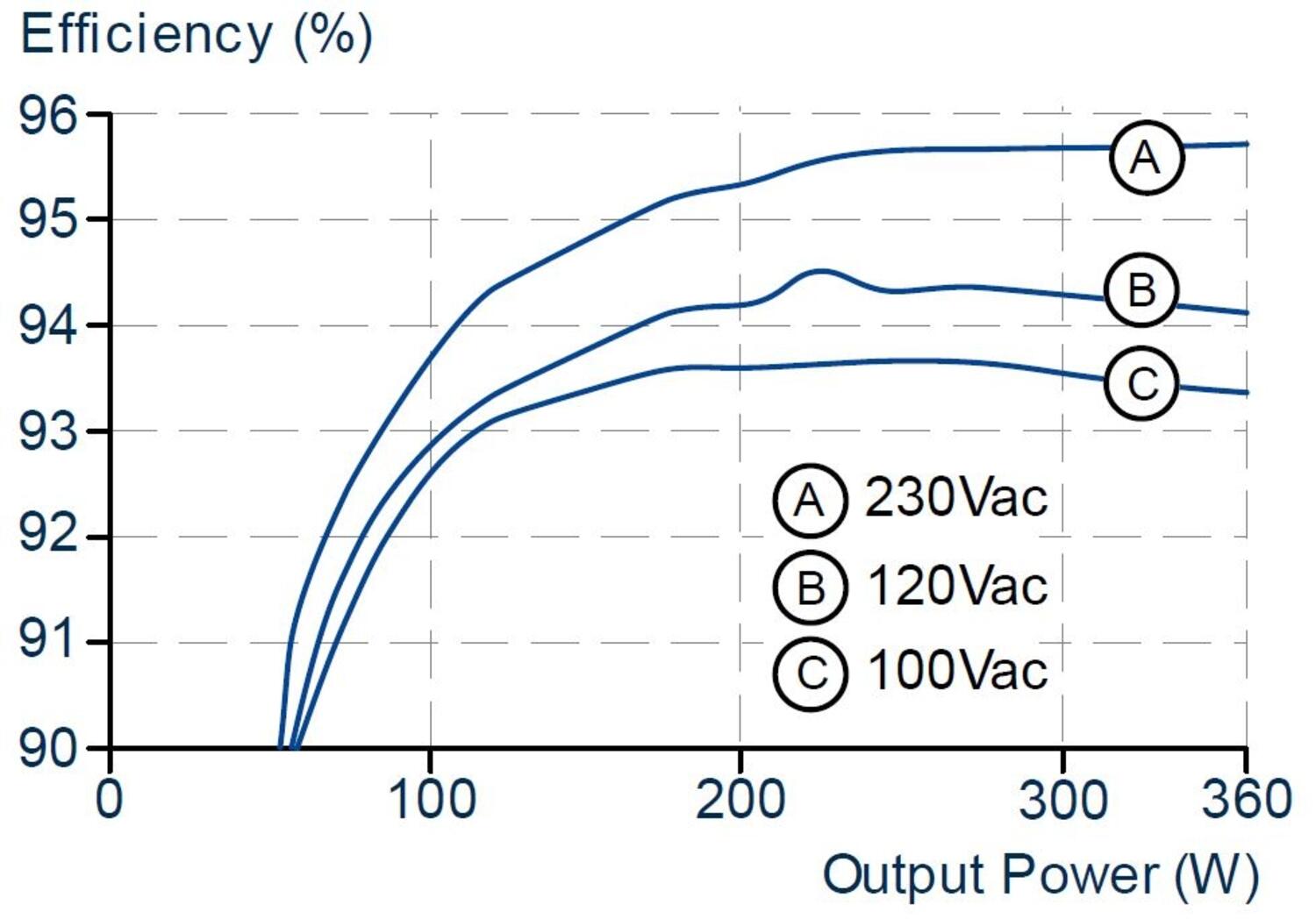

Hyötysuhde

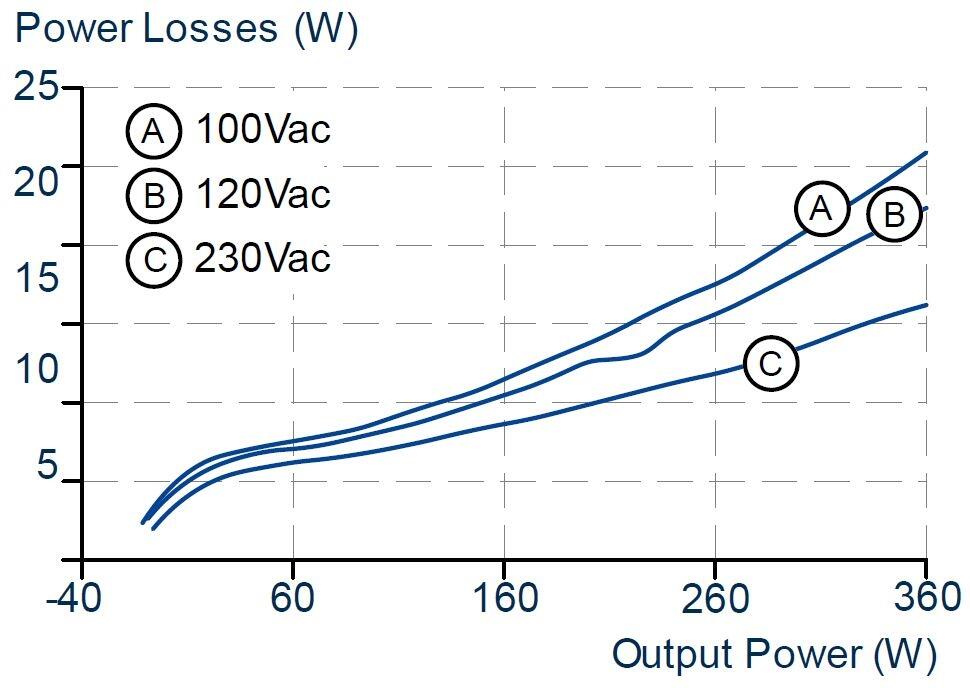

Tehohäviöt

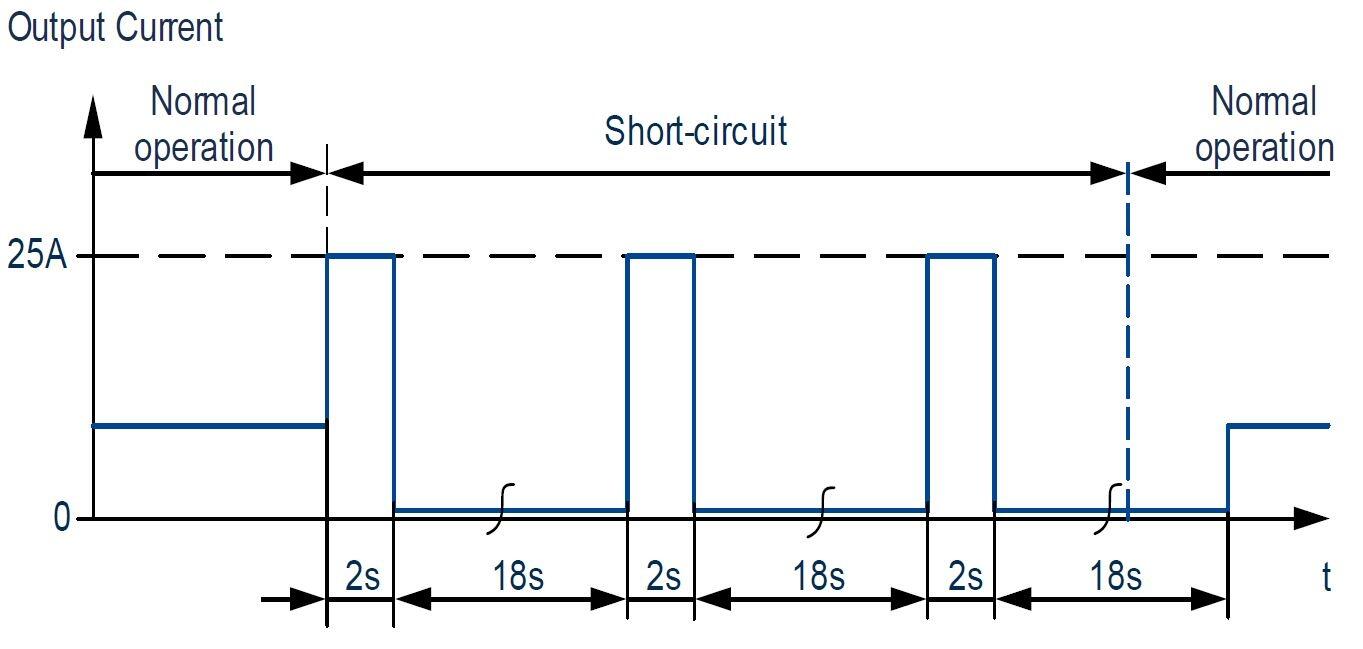

Jos teholähdettä kuormitetaan voimakkaasti, esim. DC-moottorin käynnistyksessä, tyhjällä akulla tai oikosululla, ja lähtöjännite laskee alle 13 V, niin 2 s kuluttua teholähde menee ns. Hiccup-moodiin. Tällöin lähtö kytkeytyy pois 18 s ajaksi. Tämän jälkeen teholähde antaa taas 2 s ajan noin 25 A virtaa, mutta jos ylikuormitustilanne jatkuu, lähtö kytkeytyy taas pois 18 s ajaksi. Tämä jatkuu niin kauan, kunnes ylikuormitustilanne on poistunut. Ongelman poistuttua teholähde toimii normaalisti. Näin vältetään teholähteen ylikuormittuminen ja esim. kaapeleiden ylikuumeneminen.
FIEPOS perussarja tarjoaa yhden DC-lähdön 300 tai 500 W:n teholla. IP54, IP65 ja IP67 teholähteet ovat täydellinen ratkaisu hajautettuun syöttöön 1- ja 3- vaiheisissa järjestelmissä ja laitteissa.
Joustavuus
Kompaktikoko korkealla kotelointiluokalla (IP54, IP65 tai IP67) ja useat liitinvaihtoehdot mahdollistavat FIEPOS teholähteiden asentamisen kytkentäkaapin ulkopuolelle, suoraan laitteeseen.
Kustannussäästöt
FIEPOS teholähteet mahdollistavat lyhyempien kaapeleiden ja pienempien poikkipinta-alojen käyttämisen. Tämä säästää niin kuparin kustannuksissa kuin asennustyössä. Lisäksi all-in-one laitetta voidaan käyttää useiden komponenttien sijaan.
