PULS

Dimension CP Medical-teholähde

24-28 V DC, 5, 10 ja 20 A

Pulsin CP5.241-M1, CP10.241-M1 ja CP20.241-M1 1-vaiheiset DIN-kiskoon asennettavat medical teholähteet. Ne tarjoaa stabiloidun ja galvaanisesti erotetun SELV-/PELV-lähtöjännitteen. Ne ovat 2x MOPP ja 2x MOOP hyväksytty sekä täyttävät EMC normin (IEC 60601-1-2, 4th edition)





Lue lisää
  • Leveys 32, 39 ja 48 mm
  • Hyötysuhde jopa 95,2 %
  • 20 % tehoreservi (10 A malli)
  • 2x MOPP ja 2x MOOP hyväksytty

Valitse tuote

Valitse tuote
PULS_2016.eps

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Äänitiedostot

Valitse tuote

Tekniset tiedot

Sisääntulo
Syöttöjännite AC 100-240 V
Min. syöttöjännite AC 85 V AC
Max. syöttöjännite AC 264 V AC

Ulostulo
Ulostulojännite 24 V DC
Ulostulovirta 5 A
Teho 120 W

Mitat
Leveys 32 mm
Korkeus 124 mm
Paino 0,44 kg

Muut
IP-luokka IP20
Hyväksynnät CE
Tehokerroin 120 V AC täydellä kuormalla, tyypillinen 0,98
Tehokerroin 230 V AC täydellä kuormalla, tyypillinen 0,91
Hyötysuhde 230 V AC, täydellä kuormalla 94,3 %
Vaiheiden määrä 1
Syöttövirran tyyppi AC-DC
Verkon taajuus 50-60 ±6 %
Rinnankytkentä Kyllä, katso datasivu.
PFC (EN61000-3-2) Kyllä, aktiivinen PFC
Ensiösulake Ilman etusulaketta max. 32 A -järjestelmässä. Katso datasivu.
Releulostulo Rele avautuu, jos aseteltu jännite laskee yli 10 % (>1 ms )
Max. Ripple 50 mV pp
Sarja Dimension C
Sarjakytkentä Ei sallittu.
Aktiivinen transienttisuodatin Kyllä
Syöttöjänniteregulointi <10 mV (85-300 V AC)
Virrankulutus 120 V AC 1,09 A
Virrankulutus 230 V AC 0,6 A
Tehonlasku +60 °C...+70 °C 3 W/°C
Min. lämpötila ilman tehonlaskua -25 °C
Max. lämpötila ilman tehonlaskua 60 °C
Transienttisuodatin Kyllä, VDE0160 (750 V, 0,3 ms)
Max. ulostulojännite 28 V DC
Liitäntä Monisäikeinen max. 4 mm², yksisäikeinen max. 6 mm²
Liittimet Jousivoima
DC-OK rele Kyllä
Syvyys 102 mm
Hyötysuhde 120 V AC, täydellä kuormalla 93,6 %
Hyötysuhde 230 V AC, keskimääräinen 92 %
Hold-up time 120 V AC, täydellä kuormalla, tyypillinen 35 ms
Hold-up time 230 V AC, täydellä kuormalla, tyypillinen 35 ms
Syöksyvirta 230 V AC, tyypillinen 6 A
Syöttöjännitealue Wide-range
Syöksyvirta 120 V AC, tyypillinen 5 A
Elinikä 120 V AC, täydellä kuormalla +40 °C 143000 h
Elinikä 230 V AC, täydellä kuormalla +40 °C 166000 h
Kuormaregulointi <50 mV (0-5 A)
Kotelon materiaali Alumiini
MTBF (IEC 61709) täydellä kuormalla 230 V AC, +40 °C 876000 h
Min. ulostulojännite 24 V DC

Tiedostot

Mitat ja kytkennät

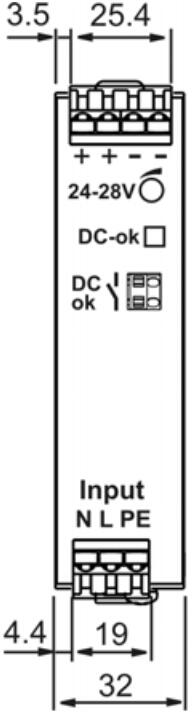

cp5e241-s1_front view.png

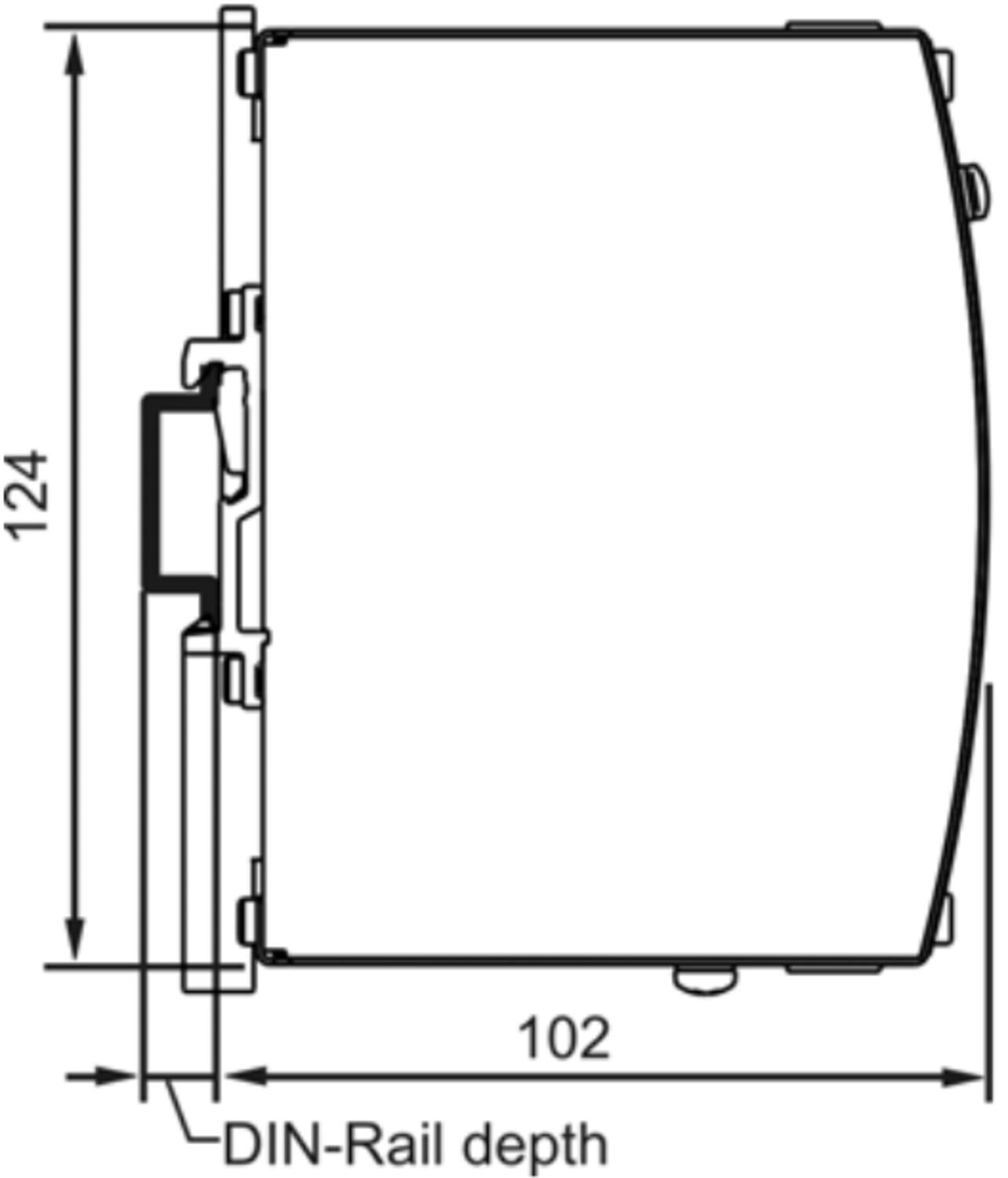

cp5e241_side view.png

Hyvän jäähdytyksen varmistamiseksi on suositeltavaa jättää asennuksessa tyhjää tilaa 40 mm yläpuolella ja 20 mm alapuolelle. Sivuille tulisi jättää tyhjää tilaa 5 mm, jos teholähdettä kuormitetaan yli 50 % jatkuvasti. Jos teholähteen vieressä on esim. toinen teholähde, tulisi sivuille jätettävää tilaa kasvattaa 15 mm:iin.

Tekniset kuvat

Tuotekuvaus

Pulsin CP5.241-M1, CP10.241-M1 ja CP20.241-M1 1-vaiheiset DIN-kiskoon asennettavat medical teholähteet. Ne tarjoaa stabiloidun ja galvaanisesti erotetun SELV-/PELV-lähtöjännitteen. Ne ovat 2x MOPP ja 2x MOOP hyväksytty sekä täyttävät EMC normin (IEC 60601-1-2, 4th edition)





Tarvikkeet

Saatat olla kiinnostunut näistä



Äänitiedostot

Lisää luettavaa

Teholähteet lääketeollisuudelle
Tuoteuutiset

Teholähteet lääkinnälliseen käyttöön

Enedo suunnittelee ja kehittää lääkinnälliseen käyttöön tarkoitettuja AC–DC-teholähteitä vaativimpiin terveydenhuollon sovelluksiin.

Efore teholähteet
Yritysuutiset Tuoteuutiset

Yhteistyö Eforen kanssa laajentaa teholähdetarjontaa

OEM laajentaa teholähdetarjontaansa yhteistyöllä Eforen kanssa Suomessa ja Baltian maissa

Adel System älykkäät DC-UPS-ratkaisut
Tuoteuutiset

ADEL System CBI60W ja CBI600W – Älykkäät DC-UPS-ratkaisut Ethernet-integraatiolla

ADEL Systemin CBI60W ja CBI600W ovat älykkäitä DC-UPS-ratkaisuja Ethernet-integraatiolla. Lue lisää!

DC-UPS:t
Tuoteuutiset

Adel System - DC-UPS:t

Adel Systemsin luotettavat energianjatkuvuusratkaisut auttavat yrityksiä varautumaan sähkökatkoksiin ennakolta. Varmistamalla kriittisten järjestelmien ja prosessien jatkuvuuden vältät yllättävät keskeytykset, suojaat liiketoimintasi tuloksen ja säästyt piilokustannuksilta, jotka muuten jäisivät helposti huomaamatta.

Puls Planet SP960 -teholähde
Tuoteuutiset

Uuden sukupolven DIN-kiskovirtalähteet

PULS on esitellyt uuden sukupolven PLANET-teholähdesarjan, joka asettaa uudet standardit teollisuuden DIN-kiskovirtalähteille yhdistämällä ennätyskorkean hyötysuhteen ja erittäin kompaktin koon.

Chrome II teholähteet
Tuoteuutiset

Delta Electronics teholähteet moduulikoteloon

Delta Electronics on julkaissut uudet Chrome II -teholähteet. Chrome II -sarjan teholähteet on suunniteltu moduulikoteloasennuksiin ja ne sopivat DIN-aukkoon. Lue lisää!

Suosikit Tilausnumero: Syöttöjännite AC Min. syöttöjännite AC Max. syöttöjännite AC Ulostulojännite Ulostulovirta Teho Leveys Korkeus Paino IP-luokka Hyväksynnät Tehokerroin 120 V AC täydellä kuormalla, tyypillinen Tehokerroin 230 V AC täydellä kuormalla, tyypillinen Hyötysuhde 230 V AC, täydellä kuormalla Vaiheiden määrä Syöttövirran tyyppi Verkon taajuus Rinnankytkentä PFC (EN61000-3-2) Ensiösulake Releulostulo Max. Ripple Sarja Sarjakytkentä Aktiivinen transienttisuodatin Syöttöjänniteregulointi Virrankulutus 120 V AC Virrankulutus 230 V AC Tehonlasku +60 °C...+70 °C Min. lämpötila ilman tehonlaskua Max. lämpötila ilman tehonlaskua Transienttisuodatin Max. ulostulojännite Liitäntä Liittimet DC-OK rele Syvyys Hyötysuhde 120 V AC, täydellä kuormalla Hyötysuhde 230 V AC, keskimääräinen Hold-up time 120 V AC, täydellä kuormalla, tyypillinen Hold-up time 230 V AC, täydellä kuormalla, tyypillinen Syöksyvirta 230 V AC, tyypillinen Syöttöjännitealue Syöksyvirta 120 V AC, tyypillinen Elinikä 120 V AC, täydellä kuormalla +40 °C Elinikä 230 V AC, täydellä kuormalla +40 °C Kuormaregulointi Kotelon materiaali MTBF (IEC 61709) täydellä kuormalla 230 V AC, +40 °C Min. ulostulojännite Tehoreservi Standardit Syöttöjännite DC Max. syöttöjännite DC Min. syöttöjännite DC Hinta

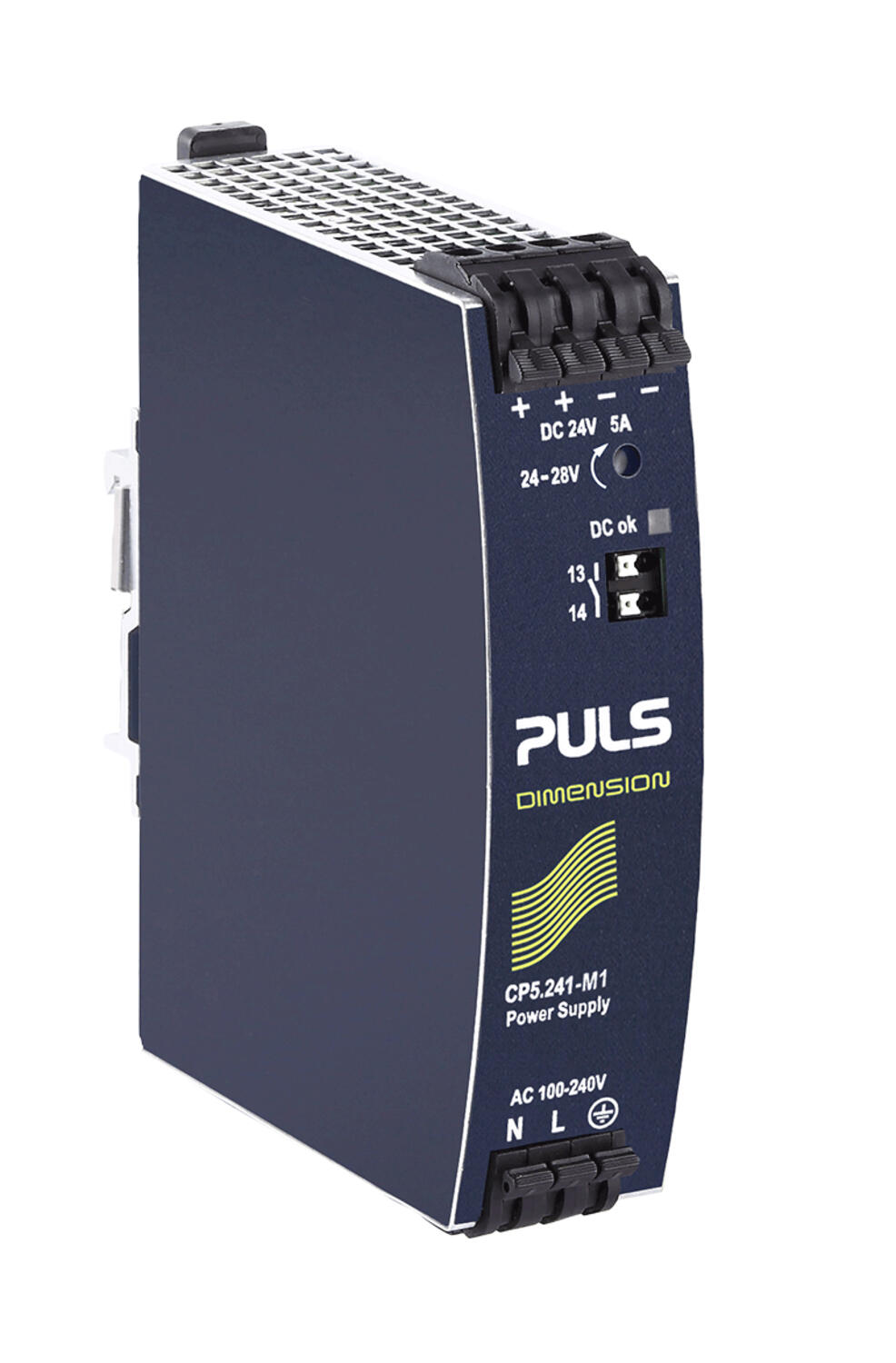

Puls teholähde 100-240 V AC
Teholähde, 100-240 V AC, 24-28 V DC, 5 A, Medical
Tuotenumero:
CP5.241-M1 Kopioitu!
100-240 V
85 V AC
264 V AC
24 V DC
5 A
120 W
32 mm
124 mm
0,44 kg
IP20
CE
0,98
0,91
94,3 %
1
AC-DC
50-60 ±6 %
Kyllä, katso datasivu.
Kyllä, aktiivinen PFC
Ilman etusulaketta max. 32 A -järjestelmässä. Katso datasivu.
Rele avautuu, jos aseteltu jännite laskee yli 10 % (>1 ms )
50 mV pp
Dimension C
Ei sallittu.
Kyllä
<10 mV (85-300 V AC)
1,09 A
0,6 A
3 W/°C
-25 °C
60 °C
Kyllä, VDE0160 (750 V, 0,3 ms)
28 V DC
Monisäikeinen max. 4 mm², yksisäikeinen max. 6 mm²
Jousivoima
Kyllä
102 mm
93,6 %
92 %
35 ms
35 ms
6 A
Wide-range
5 A
143000 h
166000 h
<50 mV (0-5 A)
Alumiini
876000 h
24 V DC

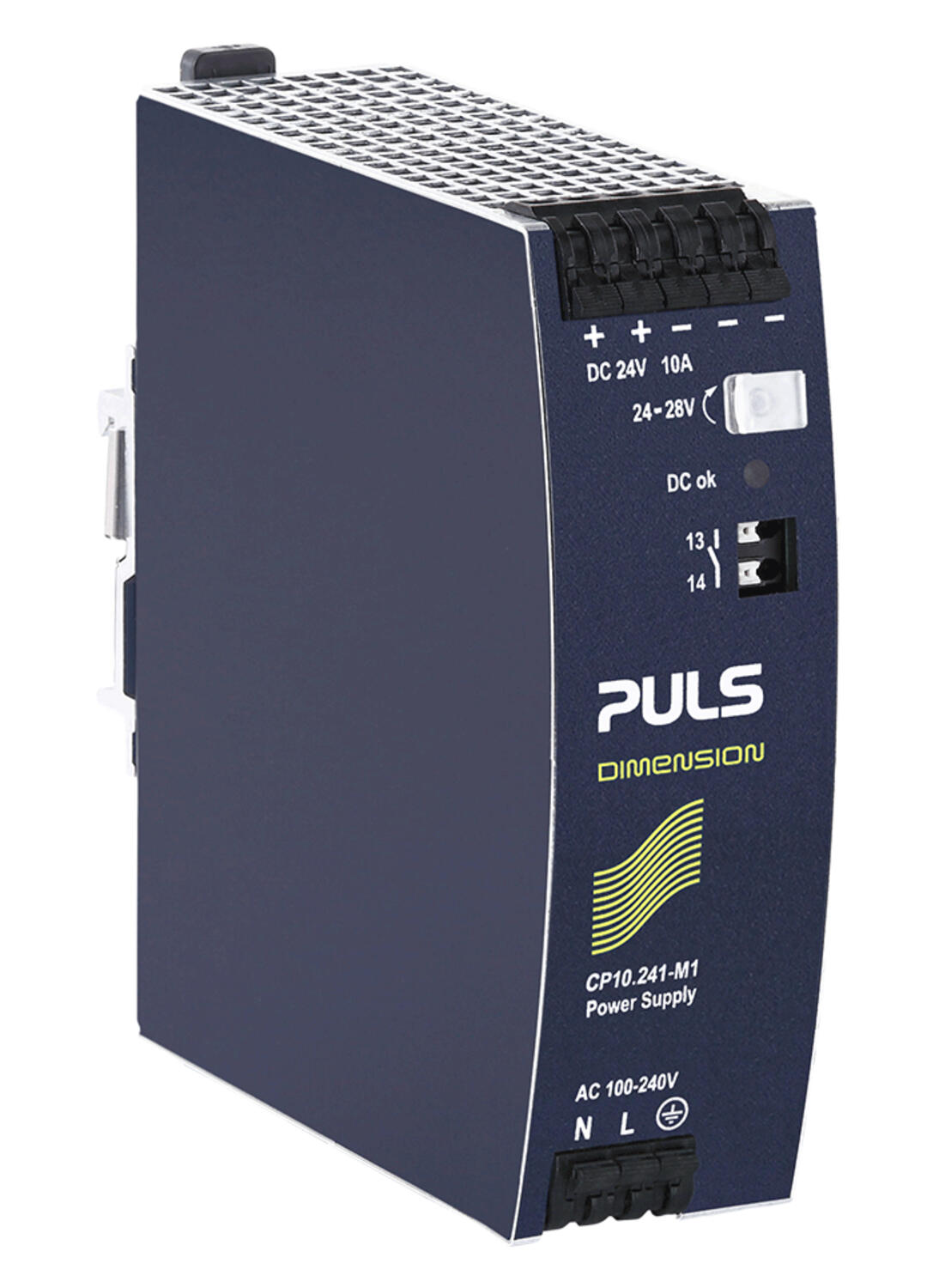

CP10.241-M1 tuotekuva
Teholähde, 100-240 V AC/110-150 V DC, 24-28 V DC, 10 A, Medical
Tuotenumero:
CP10.241-M1 Kopioitu!
100-240 V
85 V AC
264 V AC
24 V DC
10 A
240 W
39 mm
124 mm
0,62 kg
IP20
CE, cULus
0,99
0,97
95,2 %
1
AC-DC
50-60 ±6 %
Ei sallittu
Kyllä, aktiivinen PFC
Ilman etusulaketta max. 32 A -järjestelmässä (30 A UL). Katso datasivu.
Rele avautuu, jos aseteltu jännite laskee yli 10 % (>1 ms )
50 mV pp
Dimension C
Ei sallittu
Kyllä
<10 mV (85-300 V AC)
2,15 A
1,13 A
6 W/°C
-25 °C
60 °C
Kyllä, VDE0160 (750 V, 0,3 ms)
28 V DC
Monisäikeinen max. 4 mm², yksisäikeinen max. 6 mm²
Jousivoima
Kyllä
117 mm
93,6 %
94,3 %
37 ms
37 ms
9 A
Wide-range
6 A
75000 h
120000 h
<50 mV (0-10 A)
Alumiini
661000 h
24 V DC
+20% jatkuvasti alle +45°C
Selv: EN60950-1, Pelv: EN60204-1, IEC62477-1, IEC60364-4-41
110-150 V
180 V DC
88 V DC

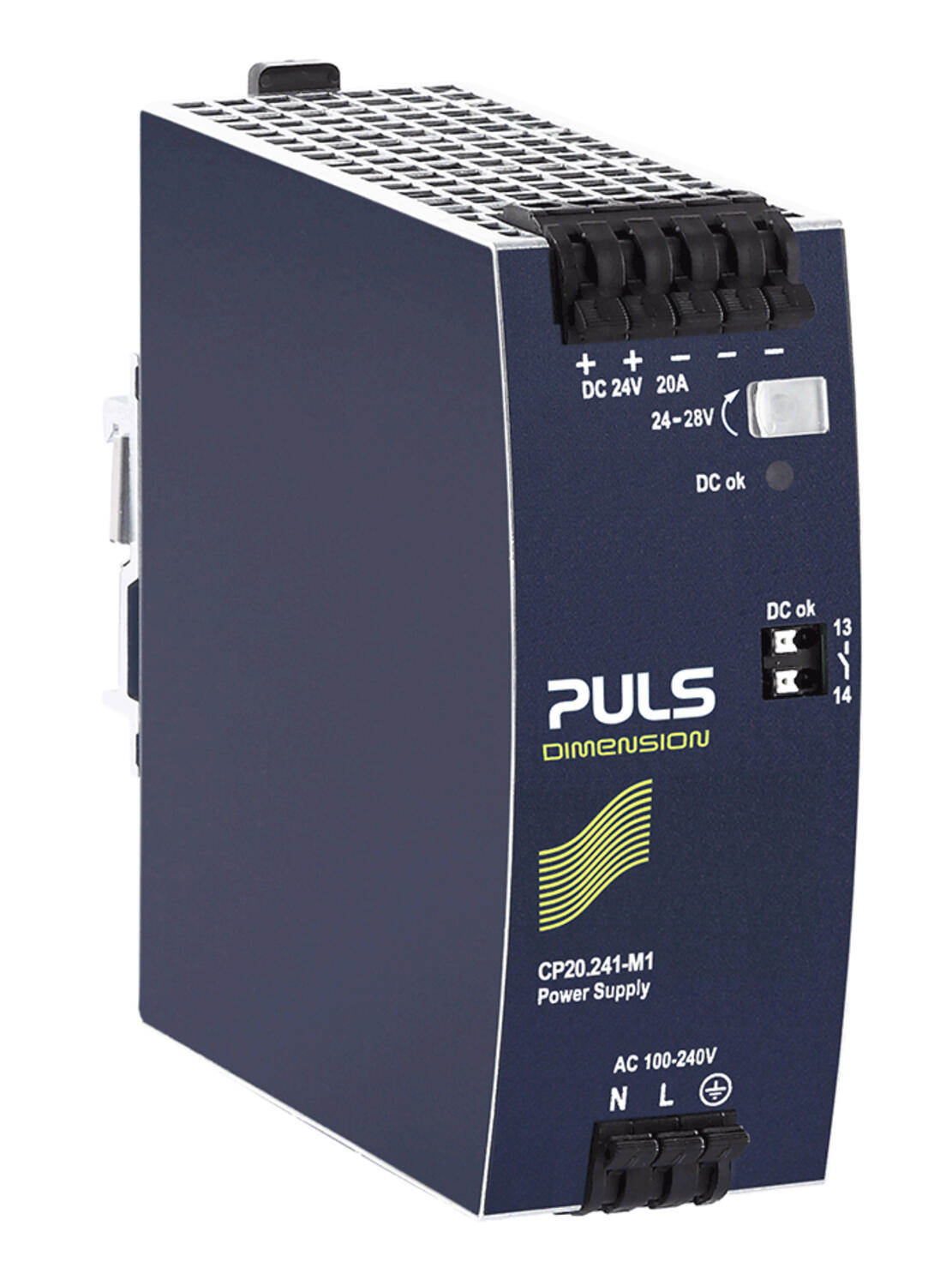

Teholähde 100-240 V AC
Teholähde, 100-240 V AC/110-150 V DC, 24-28 V DC, 20 A, Medical
Tuotenumero:
CP20.241-M1 Kopioitu!
100-240 V
85 V AC
264 V AC
24 V DC
20 A
480 W
48 mm
124 mm
0,83 kg
IP20
CE
0,99
0,98
95,6 %
1
AC-DC
50-60 ±6 %
Ei sallittu
Kyllä, aktiivinen PFC
Ilman etusulaketta max. 32 A -järjestelmässä (30 A UL). Katso datasivu.
Rele avautuu, jos aseteltu jännite laskee yli 10 % (>1 ms )
50 mV pp
Dimension C
Ei sallittu
Kyllä
<10 mV (85-300 V AC)
4,26 A
2,23 A
12 W/°C
-25 °C
60 °C
Kyllä, VDE0160 (750 V, 0,3 ms)
28 V DC
Monisäikeinen max. 4 mm², yksisäikeinen max. 6 mm²
Jousivoima
Kyllä
127 mm
94,2 %
95 %
32 ms
32 ms
4,5 A
Wide-range
10 A
<100 mV (0-24 A)
Alumiini
24 V DC
+20% jatkuvasti alle +45°C
Selv: EN60950-1, Pelv: EN60204-1, IEC62477-1, IEC60364-4-41
110-150 V
180 V DC
88 V DC
