PULS

Piano teholähde 20 A

24-28 V DC, 20 A

Pulsin Piano sarja on suunniteltu sovelluksiin, joissa tarvitaan luotettavaa teholähdettä suorittamaan yleisimmin vaaditut tehtävät. Piano sarja tarjoaa teholähteen perusominaisuudet tekemättä kompromisseja Pulsin tunnetuista ominaisuuksista; erinomainen hyötysuhde, pitkä elinikä, luotettavuus ja pieni koko. Käyttäjä saa juuri sen mitä tarvitsee sovellukseensa – ilman kalliita lisäominaisuuksia, mutta kuitenkin korkealaatuisen ja tarvittavilla ominaisuuksilla varustetun teholähteen.



  • Kustannustehokas teholähde

Syöttöjännite 200-240 V AC tai 100-240 V AC

  • Korkea hyötysuhde

PIC480.241C 95,7%

PIC480.241D 95,3%

  • Erittäin luotettava

PIC480.241C MTBF SN 29500, IEC 61709 @ 40°C 482.000h

PIC480.241D MTBF SN 29500, IEC 61709 @ 40°C 704.000h

  • Kestävä kotelo

Valmistettu korkealaatuisesta polykarbonaatista (PIC480.241C) tai alumiinista (PIC480.241D)

  • Erittäin kompakti koko

PIC480.241C leveys vain 49 mm

PIC480.241D leveys vain 59 mm

  • DC-OK rele



Lue lisää
  • Leveys 49 mm ja 59 mm
  • Hyötysuhde jopa 95,7 %
  • DC-OK rele

Valitse tuote

Valitse tuote

Valitse tuote

Tekniset tiedot

Sisääntulo

Vaiheiden määrä 1
Syöttöjännite AC 200-240 V
Min. syöttöjännite AC 180 V AC
Max. syöttöjännite AC 264 V AC
Syöksyvirta 230 V AC, tyypillinen 26 A
Tehokerroin 230 V AC täydellä kuormalla, tyypillinen 0,99
Verkon taajuus 50-60 ±6 %
Ensiösulake Min. 10 A (B-tyyppi) tai 6 A (C-tyyppi). Ilman etusulaketta max. 32 A -järjestelmässä (30 A UL))
Virrankulutus 230 V AC 2,2 A
Syöttövirran tyyppi AC-DC

Ulostulo

Ulostulojännite 24 V DC
Min. ulostulojännite 24 V DC
Max. ulostulojännite 28 V DC
Ulostulovirta 20 A
Teho 480 W
Tehonlasku +60 °C...+70 °C 8 W/°C
Max. Ripple 100 mV pp
Syöttöjänniteregulointi <50 mV (187-264 V AC)
Kuormaregulointi <150 mV (0-20 A)
Min. lämpötila ilman tehonlaskua -25 °C
Max. lämpötila ilman tehonlaskua 55 °C

Hyötysuhde/elinikä/MTBF

Hyötysuhde 230 V AC, keskimääräinen 95,2 %

*Invisible Heading*

Hyötysuhde 230 V AC, täydellä kuormalla 95,7 %
Elinikä 230 V AC, täydellä kuormalla +40 °C 51000 h
MTBF (IEC 61709) täydellä kuormalla 230 V AC, +40 °C 482000 h

Mitat

Leveys 49 mm
Korkeus 124 mm
Syvyys 124 mm
Paino 0,62 kg

Liittimet

Liittimet Ruuvi
Liitäntä Monisäikeinen max. 4 mm², yksisäikeinen max. 6 mm²

Muuta

Sarja Piano
Standardit Selv: EN60950-1, Pelv: EN60204-1, EN50178, IEC62103, IEC60364-4-41
Hyväksynnät CB, CE, cRUus, cULus
DC-OK rele Kyllä
Kotelon materiaali Polykarbonaatti
Rinnankytkentä Ei sallittu
Sarjakytkentä Kyllä, max. 150 V DC
Hold-up time 230 V AC, täydellä kuormalla, tyypillinen 30 ms
IP-luokka IP20
PFC (EN61000-3-2) Kyllä
Transienttisuodatin Kyllä, VDE0160 (750 V, 0,3 ms)
Releulostulo Rele avautuu, jos lähtöjännite laskee <21,4 V DC

Mitat ja kytkennät

Tekniset kuvat

pic480_efficiency.tif

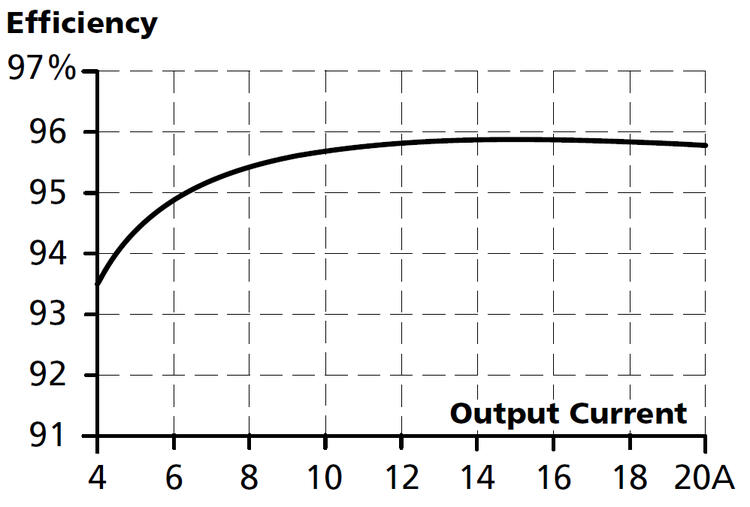

Hyötysuhde

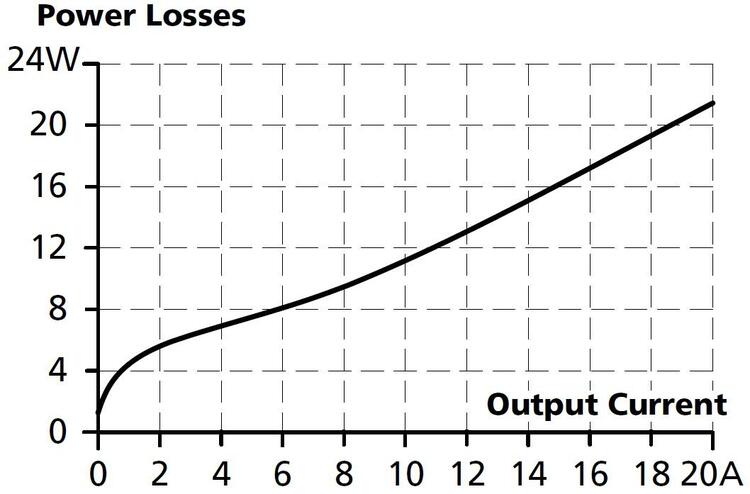

Tehohäviöt

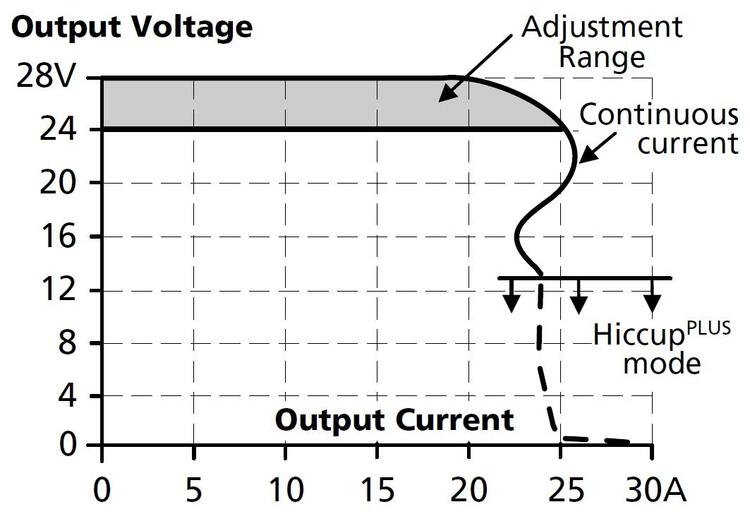

Kuormitettavuus (jännite/virta)

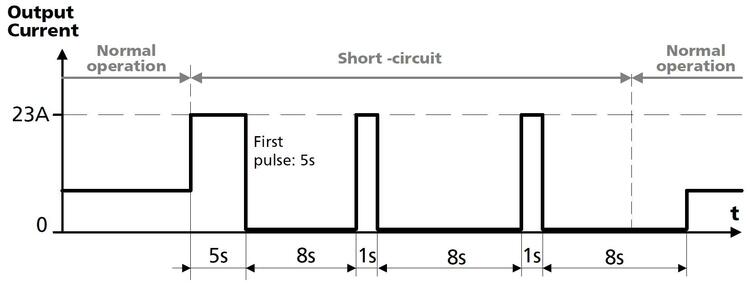

Jos teholähdettä kuormitetaan voimakkaasti, esim. DC-moottorin käynnistyksessä, tyhjällä akulla tai oikosululla, ja lähtöjännite laskee alle 13,5 V, niin 5 s kuluttua PIC480.241C hakkuriteholähde menee ns. Hiccup-moodiin. Tällöin lähtö kytkeytyy pois 8 s ajaksi. Tämän jälkeen teholähde antaa taas 1 s ajan noin 23 A virtaa, mutta jos ylikuormitustilanne jatkuu, lähtö kytkeytyy taas pois 8 s ajaksi. Tämä jatkuu niin kauan, kunnes ylikuormitustilanne on poistunut. Ongelman poistuttua teholähde toimii normaalisti. Näin vältetään teholähteen ylikuormittuminen ja esim. kaapeleiden ylikuumeneminen.

pic480_temp.tif

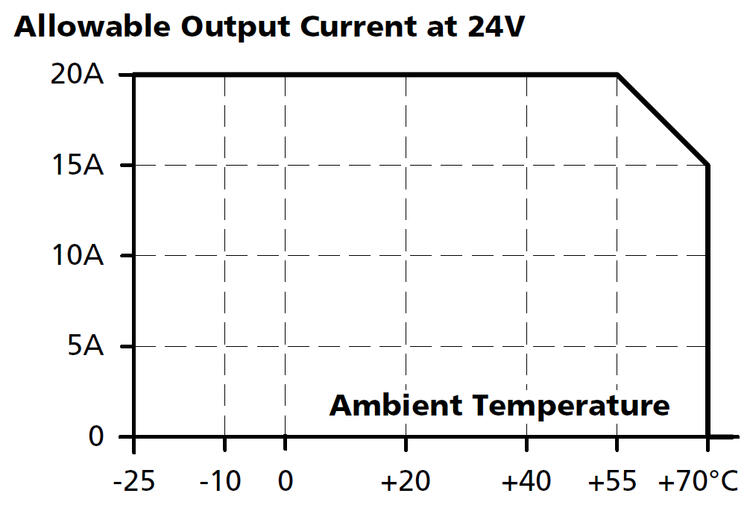

Kuormitettavuus (virta/lämpötila)

Tuotekuvaus

Pulsin Piano sarja on suunniteltu sovelluksiin, joissa tarvitaan luotettavaa teholähdettä suorittamaan yleisimmin vaaditut tehtävät. Piano sarja tarjoaa teholähteen perusominaisuudet tekemättä kompromisseja Pulsin tunnetuista ominaisuuksista; erinomainen hyötysuhde, pitkä elinikä, luotettavuus ja pieni koko. Käyttäjä saa juuri sen mitä tarvitsee sovellukseensa – ilman kalliita lisäominaisuuksia, mutta kuitenkin korkealaatuisen ja tarvittavilla ominaisuuksilla varustetun teholähteen.



  • Kustannustehokas teholähde

Syöttöjännite 200-240 V AC tai 100-240 V AC

  • Korkea hyötysuhde

PIC480.241C 95,7%

PIC480.241D 95,3%

  • Erittäin luotettava

PIC480.241C MTBF SN 29500, IEC 61709 @ 40°C 482.000h

PIC480.241D MTBF SN 29500, IEC 61709 @ 40°C 704.000h

  • Kestävä kotelo

Valmistettu korkealaatuisesta polykarbonaatista (PIC480.241C) tai alumiinista (PIC480.241D)

  • Erittäin kompakti koko

PIC480.241C leveys vain 49 mm

PIC480.241D leveys vain 59 mm

  • DC-OK rele
