EDX-104 Gigabit Ethernet PoE-kytkin

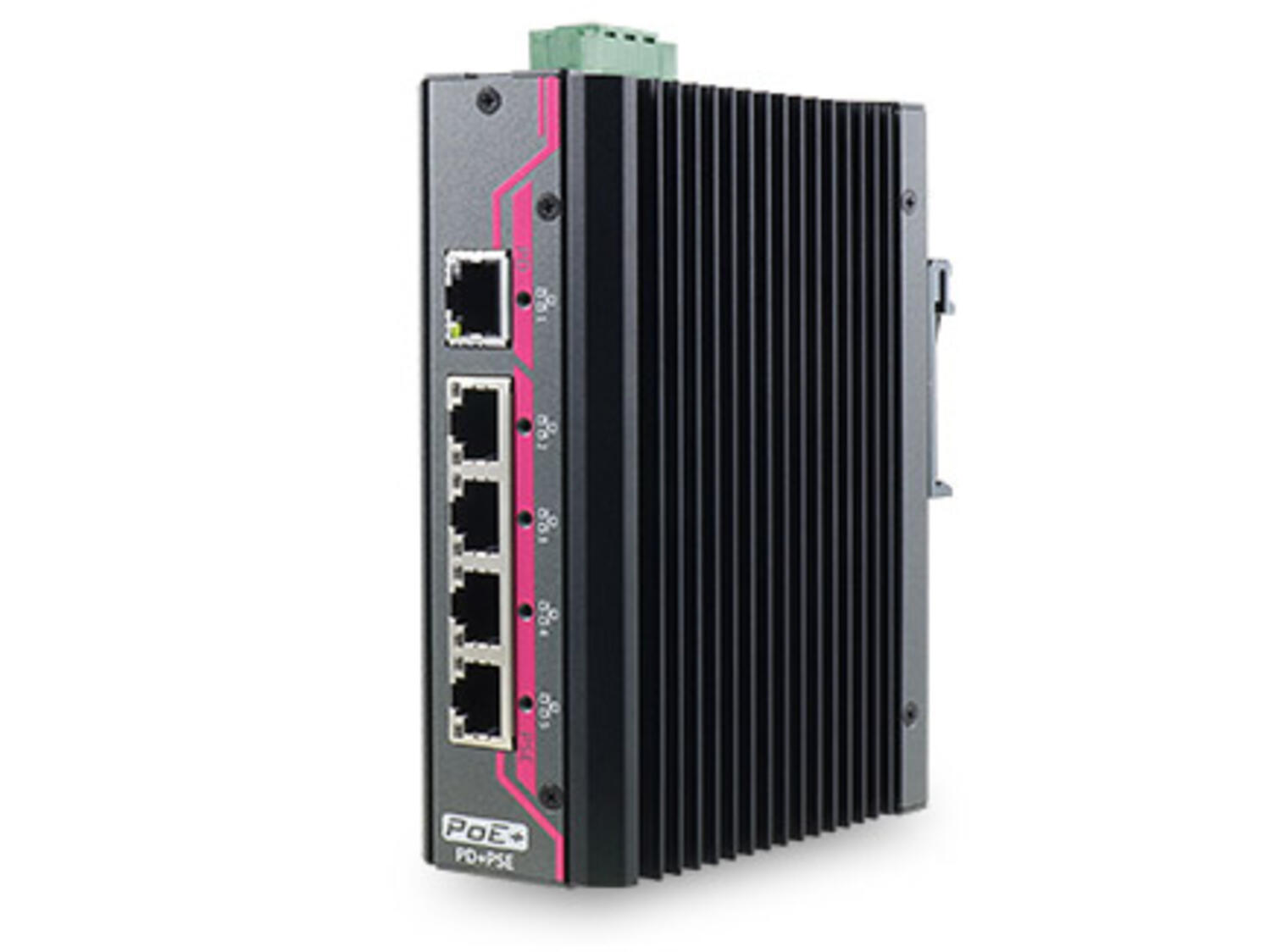

EDX-104 on maailman ensimmäinen ei-hallittava GigE PoE+-kytkin joka yhdistää IEEE 802.3at PSE/PD toiminnallisuudet passiivijäähdytettyyn IP50 suojaustason kotelointiin. PoE+ PD (Powered Device) ominaisuuden ansiosta kytkimelle voidaan syöttää käyttöjännite samaa Ethernet-kaapelia pitkin millä se on liitetty verkkoon, mikä helpottaa asennusta kohteissa, joissa ulkoista jännitelähdettä ei ole saatavilla.
Kytkimessä on neljä PoE+ PSE (Power Sourcing Equipment) -porttia jotka voivat toimia teholähteinä kytketyille laitteille, esimerkiksi GigE-liitäntäisille kameroille. Kytkimen tehobudjetti on 24/48 VDC syötöllä yhteensä 80 W ja se voi syöttää maksimissään 25,5 W tehon yksittäiseen porttiin. Poe+ PD syöttöä käyttäessä kytketyille laitteille voidaan syöttää maksimissaan 20 W yhteisteho.
EDX-104 on suunniteltu noudattamaan EMS level 3 ja IP50 suojausluokkien vaatimuksia. Tämä yhdistettynä sen passiivijäähdytettyyn rakenteeseen ja erittäin laajaan -25°C ... +70°C asteen käyttölämpötila-alueeseen tekevät siitä erittäin toimivan ja kestävän valinnan vaativiin teollisuusympäristöihin ja vaihteleviin olosuhteisiin.
Kytkimen verkko-ominaisuuksiin kuuluvat mm. IEEE 802.3 (10BASE-T), IEEE 802.3u (100BASE-TX) ja IEEE 802.3ab (1000BASE-T) yhteensopivuus, 8192 tietueen MAC-taulu, 1Mb frame buffer sekä 10KB Jumbo Frame tuki.
- Ei-hallittava passiivijäähdytetty teollinen kytkin
- 80 W tehobudjetti neljälle PoE-laitteelle
- IP50 & EMS level 3 suojausluokat
- Laaja käyttölämpötila-alue -25 ... +70°C
Valitse tuote
Tekniset tiedot

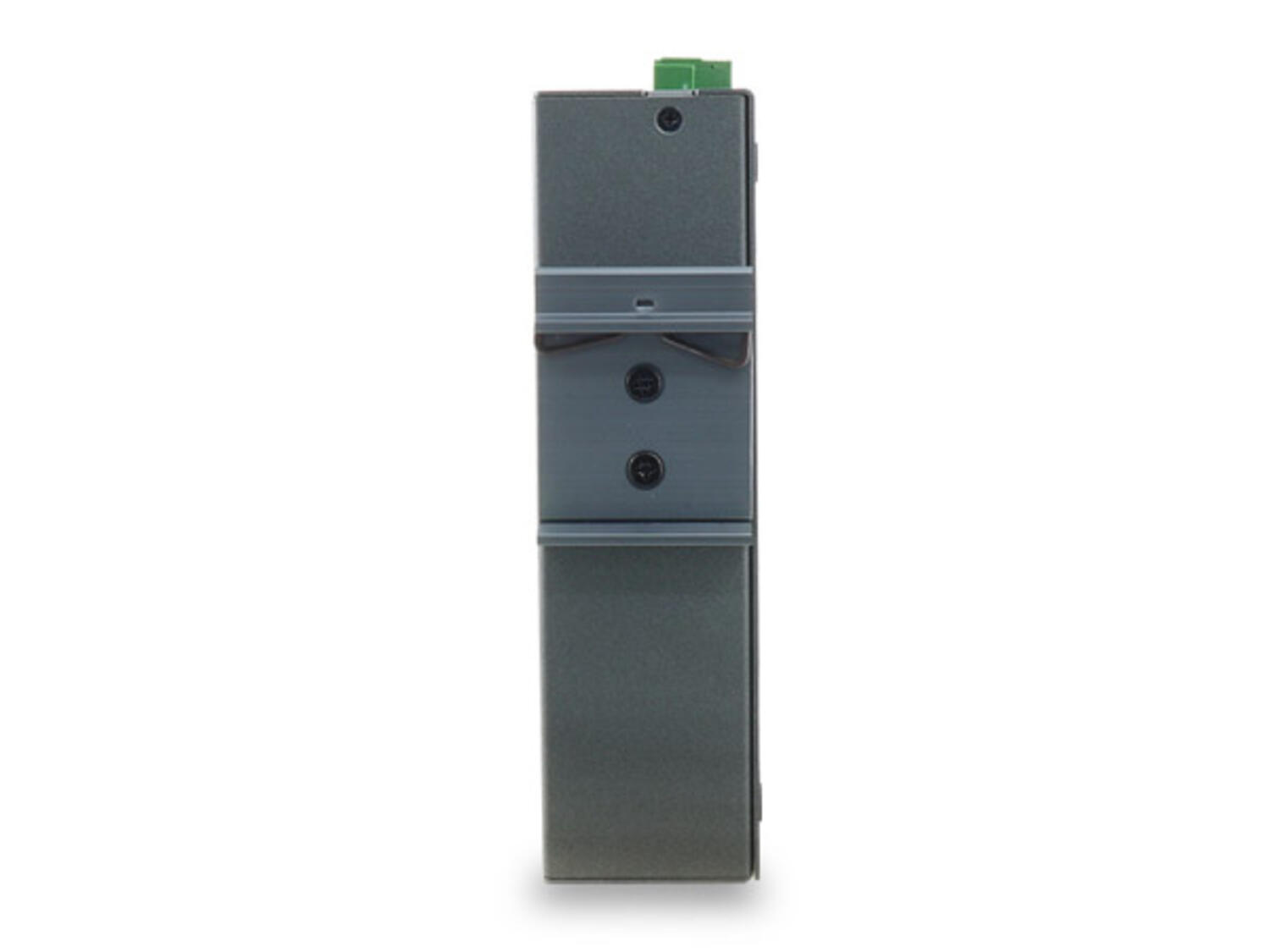

| Asennus | DIN-kiskokiinnike |
|---|---|
| Iskunkestävyys | 50 Grms (IEC60068-2-27) |

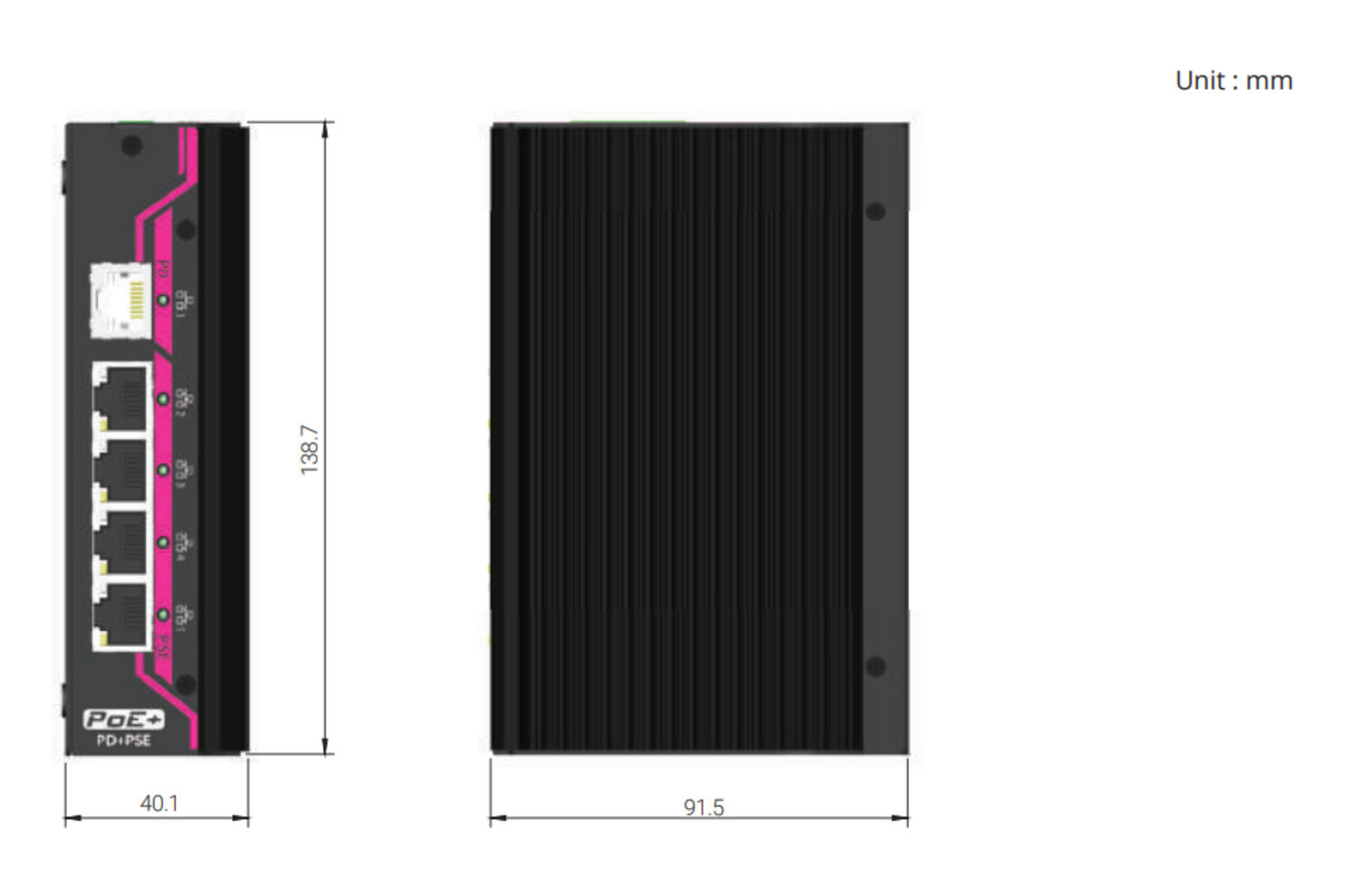

| Korkeus | 139 mm |
| Käyttöjännite | 24/48 VDC tai PoE+ PD |
| Leveys | 40 mm |
| Liitäntä - Ethernet | RJ-45, PSE power out: V+/V+/V-/V- pinneissä 1/2/3/6 |
| Max. käyttölämpötila | 70 °C |
| Max. syöttöjännite DC | 48 V DC |
| Min. käyttölämpötila | -25 °C |
|---|---|
| Min. syöttöjännite DC | 24 V DC |
| Paino | 0,5 kg |
| PoE tuki | IEEE 802.3at PSE, 24/48 VDC: maks. 80 W (25 W/portti), PoE+ PD: maks. 20 W |
| Syvyys | 92 mm |
| Tärinänkesto | 5 Grms (IEC60068-2-64) |
| Virtalähde | Via Ethernet port 1 (RJ-45)(EDX-104J) eller 24/48 VDC, via 3-pin terminal block(EDX-104J) |
Tiedostot
Tuotekuvaus
EDX-104 on maailman ensimmäinen ei-hallittava GigE PoE+-kytkin joka yhdistää IEEE 802.3at PSE/PD toiminnallisuudet passiivijäähdytettyyn IP50 suojaustason kotelointiin. PoE+ PD (Powered Device) ominaisuuden ansiosta kytkimelle voidaan syöttää käyttöjännite samaa Ethernet-kaapelia pitkin millä se on liitetty verkkoon, mikä helpottaa asennusta kohteissa, joissa ulkoista jännitelähdettä ei ole saatavilla.
Kytkimessä on neljä PoE+ PSE (Power Sourcing Equipment) -porttia jotka voivat toimia teholähteinä kytketyille laitteille, esimerkiksi GigE-liitäntäisille kameroille. Kytkimen tehobudjetti on 24/48 VDC syötöllä yhteensä 80 W ja se voi syöttää maksimissään 25,5 W tehon yksittäiseen porttiin. Poe+ PD syöttöä käyttäessä kytketyille laitteille voidaan syöttää maksimissaan 20 W yhteisteho.
EDX-104 on suunniteltu noudattamaan EMS level 3 ja IP50 suojausluokkien vaatimuksia. Tämä yhdistettynä sen passiivijäähdytettyyn rakenteeseen ja erittäin laajaan -25°C ... +70°C asteen käyttölämpötila-alueeseen tekevät siitä erittäin toimivan ja kestävän valinnan vaativiin teollisuusympäristöihin ja vaihteleviin olosuhteisiin.
Kytkimen verkko-ominaisuuksiin kuuluvat mm. IEEE 802.3 (10BASE-T), IEEE 802.3u (100BASE-TX) ja IEEE 802.3ab (1000BASE-T) yhteensopivuus, 8192 tietueen MAC-taulu, 1Mb frame buffer sekä 10KB Jumbo Frame tuki.
