drylin® T-sarjan johteet

Lineaarijohde

T-johdesarja automaatioteollisuuteen.
  • Vastaavat mitat kuin yleisimmissä kuulajohteissa
  • Huoltovapaa
  • Kevyt
  • Maksimi pituus 4000 mm

Valitse tuote

Valitse tuote
IGUS.eps

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Valitse tuote

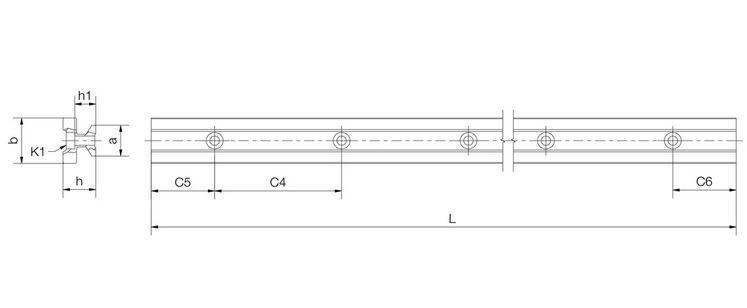

Tekniset tiedot

a -0,2 15 mm
b 22 mm
C4 60 mm
C5 Max. 49,5 mm
C5 Min. 20 mm
C6 Max. 49,5 mm
C6 Min. 20 mm
h 15,5 mm
h1 10 mm
K1 ruuville M4
Lmax 4000 mm
ly Geometrinen inertia momentti 6440 mm⁴
lz Geometrinen inertia momentti 4290 mm⁴
Paino 0,6 kg/m
Wby Resistanssin momentti 585 mm³
Wbz Resistanssin momentti 488 mm³

Tiedostot

Mitat ja kytkennät

Tuotekuvaus

drylin® T-johdesarja kehitettiin automaatioteollisuuden ja materiaalien käsittelyn tarpeet huomioiden.

Tarkoituksena oli luoda johdesarja, joka on kestävä sekä huoltovapaa ja joka toimii myös vaativissa olosuhteissa. Tämä johdesarja eroaa perinteisistä kuulajohteista siinä, että kelkan sisällä käytetään kestävää liukumateriaalia kuulien sijaan, mikä eliminoi tarpeen voitelulle. Lisäksi T-johdesarja on myös tehty samoihin mittoihin, kuin yleisimmät kuulajohteet, joten vaihtaminen on helppoa.

Tarvikkeet

Saatat olla kiinnostunut näistä

Lisää luettavaa

Partex PPQZ
Tuoteuutiset

PPQZ halogeenivapaa kaapelimerkki

PPQZ on litteä halogeenivapaa kaapelimerkki, joka toimitetaan esikatkaistuna valmiilla rei’illä. Merkintä on helppo asentaa kaapeliin nippusiteillä.

Degson latauskaapelit ja pistokkeet
Tuoteuutiset

Erinomaista suorituskykyä Degsonin latauskaapeleilla ja vastakkeilla

Tarjoamme Degsonin latauskaapelit ja vastakkeet, jotka tarjoavat erinomaisen suorituskyvyn, sekä luotettavuuden.

Siemens-liikkeenohjausratkaisut
Tuoteuutiset

Liikkeenohjausratkaisut tarpeidesi mukaan

Siemensin liikkeenohjauksen ratkaisut ja teknologiat ovat kehitetty digitalisaatio huomioiden. Digitalisaatio takaa vakuuttavan suorituskyvyn ja laadun – myös kun kyse on taajuusmuuttajista, moottoreista, kytkimistä ja vaihteista.

Elektroniikan suojamateriaalit EV-infrastruktuurille
Tuoteuutiset

Elektroniikan suojamateriaalit EV-infrastruktuurille

Henkelin Bergquist-brändin alta löytyy ratkaisut kaikkiin lämmönhallinnan tarpeisiin, kuten Gap Padit, Gap Fillerit ja Phase Change -materiaalit.

LUBSOLID-laakerituoteperhe elintarviketeollisuuteen
Tuoteuutiset

LUBSOLID-urakuulalaakerit elintarviketeollisuuteen

SNR:n ruostumattomasta teräksestä valmistettu urakuulalaakeri on täytetty elintarvikehyväksytyllä LUBSOLID “Full Pack” -voiteluaineella. Tutustu!

Datasensing DS3 mittaava valoverho
Tuoteuutiset

DS4 mittaavat valoverhot

Datasensing on lanseerannut uudet DS4-sarjan valoverhot: täysin uusi valikoima tunnistavia ja mittaavia valoverhoja. Lue lisää!

Suosikit Tilausnumero: a -0,2 b C4 C5 Max. C5 Min. C6 Max. C6 Min. h h1 K1 ruuville Lmax ly Geometrinen inertia momentti lz Geometrinen inertia momentti Paino Wby Resistanssin momentti Wbz Resistanssin momentti Hinta

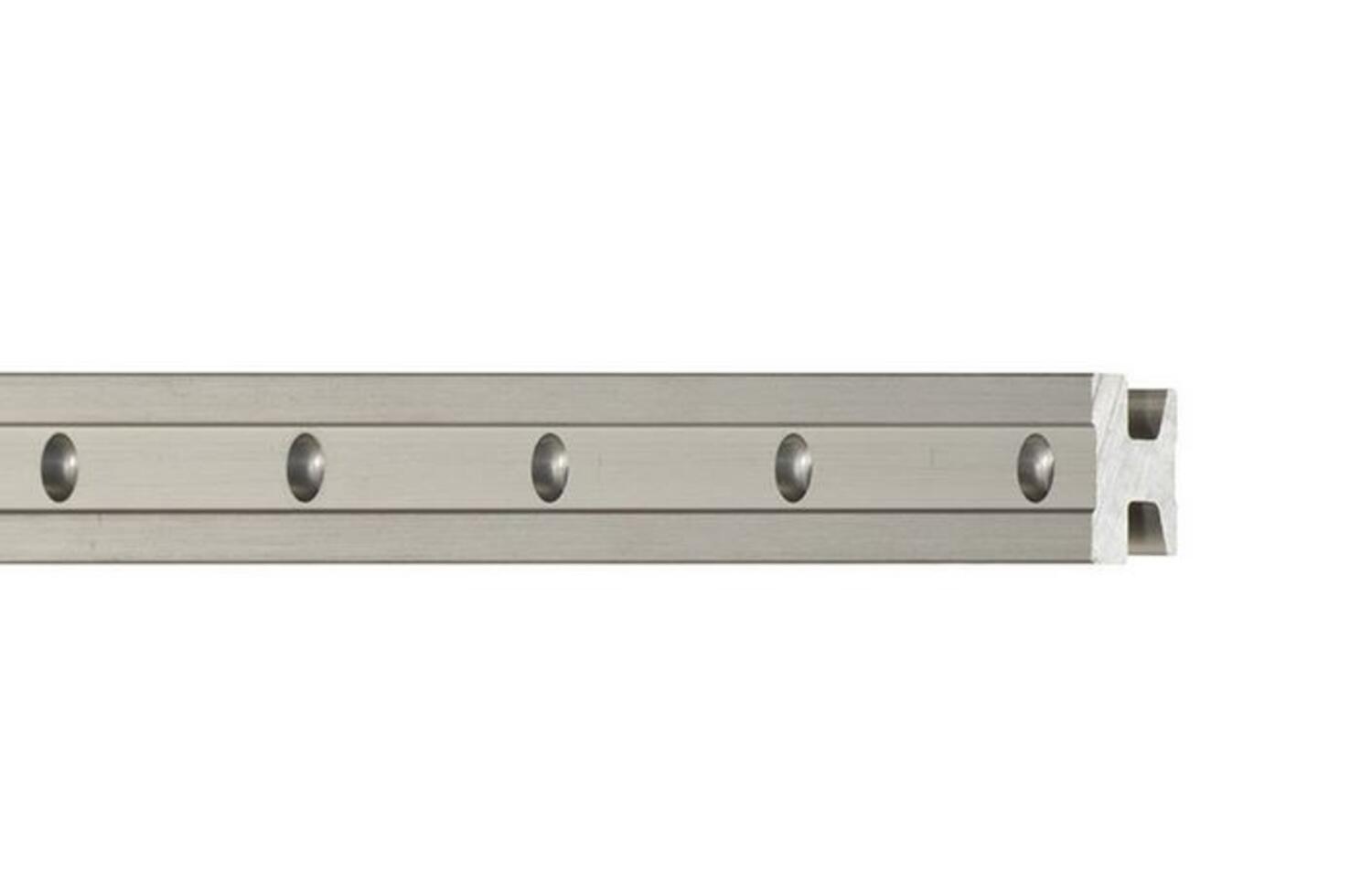

drylin T-sarjan johteet
Pituus 1000mm
Tuotenumero:
TS-01-15-1000 Kopioitu!
15 mm
22 mm
60 mm
49,5 mm
20 mm
49,5 mm
20 mm
15,5 mm
10 mm
M4
4000 mm
6440 mm⁴
4290 mm⁴
0,6 kg/m
585 mm³
488 mm³

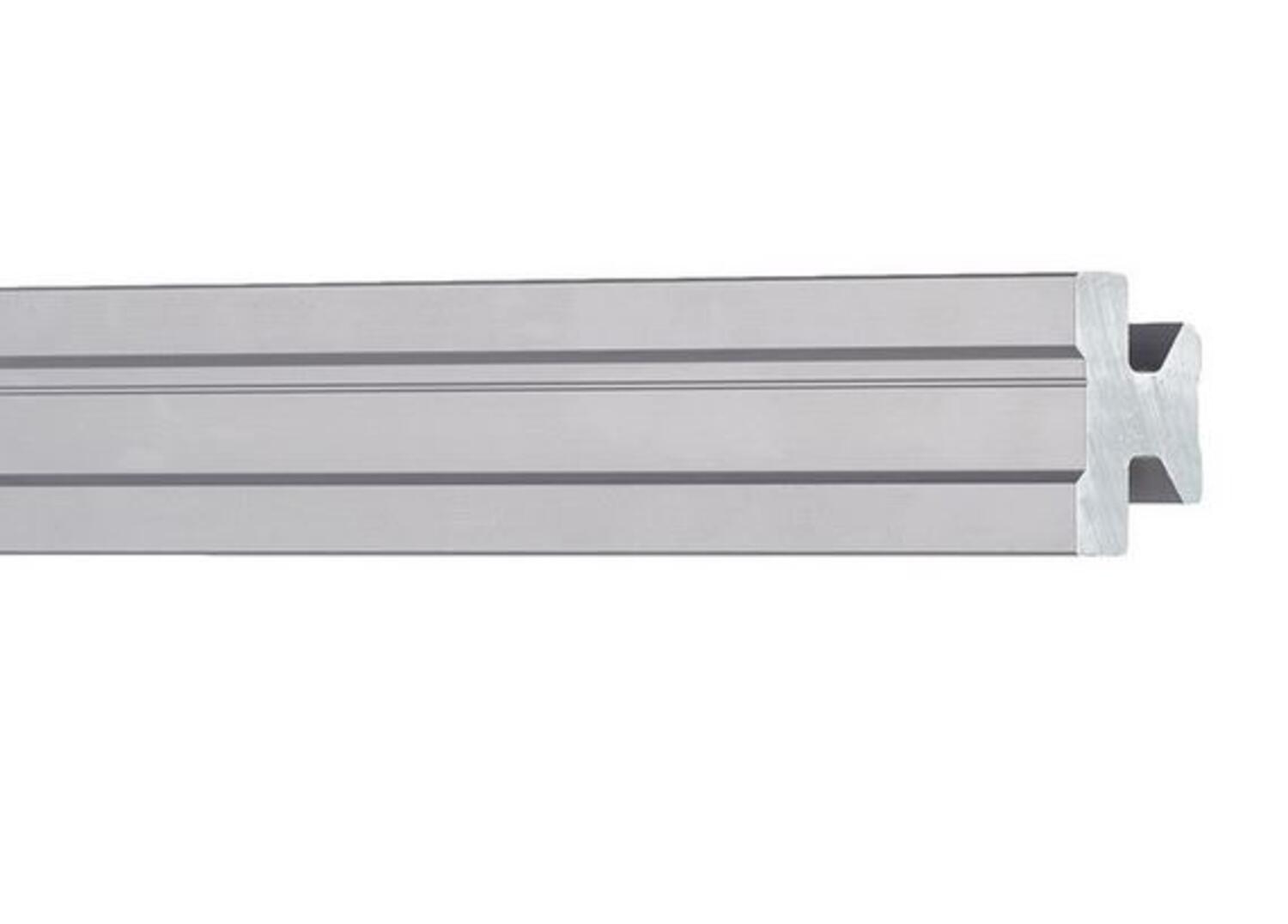

drylin T-sarjan johteet
Pituus 1000mm, ilman kiinnitysreikiä
Tuotenumero:
TS-01-15-1000-UNGB Kopioitu!
15 mm
22 mm
60 mm
49,5 mm
20 mm
49,5 mm
20 mm
15,5 mm
10 mm
M4
4000 mm
6440 mm⁴
4290 mm⁴
0,6 kg/m
585 mm³
488 mm³
drylin T-sarjan johteet
Pituus 1000mm
Tuotenumero:
TS-01-20-1000 Kopioitu!
20 mm
31 mm
60 mm
49,5 mm
20 mm
49,5 mm
20 mm
19 mm
12,3 mm
M5
4000 mm
22570 mm⁴
11520 mm⁴
1 kg/m
1,456 mm³
1,067 mm³
drylin T-sarjan johteet
Pituus 1000mm, ilman kiinnitysreikiä
Tuotenumero:
TS-01-20-1000-UNGB Kopioitu!
20 mm
31 mm
60 mm
49,5 mm
20 mm
49,5 mm
20 mm
19 mm
12,3 mm
M5
4000 mm
22570 mm⁴
11520 mm⁴
1 kg/m
1,456 mm³
1,067 mm³
drylin T-sarjan johteet
Pituus 1000mm
Tuotenumero:
TS-01-25-1000 Kopioitu!
23 mm
34 mm
60 mm
49,5 mm
20 mm
49,5 mm
20 mm
21,5 mm
13,8 mm
M6
4000 mm
3470 mm⁴
1930 mm⁴
1,3 kg/m
2,041 mm³
1,608 mm³
drylin T-sarjan johteet
Pituus 1000mm, ilman kiinnitysreikiä
Tuotenumero:
TS-01-25-1000-UNGB Kopioitu!
23 mm
34 mm
60 mm
49,5 mm
20 mm
49,5 mm
20 mm
21,5 mm
13,8 mm
M6
4000 mm
3470 mm⁴
1930 mm⁴
1,3 kg/m
2,041 mm³
1,608 mm³
drylin T-sarjan johteet
Pituus 1000mm
Tuotenumero:
TS-01-30-1000 Kopioitu!
28 mm
40 mm
80 mm
59,5 mm
20 mm
59,5 mm
20 mm
26 mm
15,8 mm
M8
4000 mm
70040 mm⁴
40780 mm⁴
1,9 kg/m
3,502 mm³
2,832 mm³
drylin T-sarjan johteet
Pituus 1000mm, ilman kiinnitysreikiä
Tuotenumero:
TS-01-30-1000-UNGB Kopioitu!
28 mm
40 mm
80 mm
59,5 mm
20 mm
59,5 mm
20 mm
26 mm
15,8 mm
M8
4000 mm
70040 mm⁴
40780 mm⁴
1,9 kg/m
3,502 mm³
2,832 mm³
drylin T-sarjan johteet
Pituus 1000mm
Tuotenumero:
TS-04-07-1000 Kopioitu!
7 mm
8 mm
15 mm
12 mm
5 mm
12 mm
5 mm
5,5 mm
3,7 mm
M2
2000 mm
131 mm⁴
90 mm⁴
0,08 kg/m
32 mm³
29 mm³
drylin T-sarjan johteet
Pituus 1000mm, ilman kiinnitysreikiä
Tuotenumero:
TS-04-07-1000-UNGB Kopioitu!
7 mm
8 mm
15 mm
12 mm
5 mm
12 mm
5 mm
5,5 mm
3,7 mm
M2
2000 mm
131 mm⁴
90 mm⁴
0,08 kg/m
32 mm³
29 mm³
drylin T-sarjan johteet
Pituus 1000mm
Tuotenumero:
TS-04-09-1000 Kopioitu!
9 mm
9,6 mm
20 mm
14,5 mm
5 mm
14,5 mm
5 mm
6,3 mm
4,6 mm
M2
2000 mm
252 mm⁴
169 mm⁴
0,11 kg/m
52 mm³
49 mm³
drylin T-sarjan johteet
Pituus 1000mm, ilman kiinnitysreikiä
Tuotenumero:
TS-04-09-1000-UNGB Kopioitu!
9 mm
9,6 mm
20 mm
14,5 mm
5 mm
14,5 mm
5 mm
6,3 mm
4,6 mm
M2
2000 mm
252 mm⁴
169 mm⁴
0,11 kg/m
52 mm³
49 mm³
drylin T-sarjan johteet
Pituus 1000mm
Tuotenumero:
TS-04-12-1000 Kopioitu!
12 mm
13 mm
25 mm
17 mm
5 mm
17 mm
5 mm
8,6 mm
5,9 mm
M3
2000 mm
856 mm⁴
574 mm⁴
0,2 kg/m
132 mm³
120 mm³
drylin T-sarjan johteet
Pituus 1000mm, ilman kiinnitysreikiä
Tuotenumero:
TS-04-12-1000-UNGB Kopioitu!
12 mm
13 mm
25 mm
17 mm
5 mm
17 mm
5 mm
8,6 mm
5,9 mm
M3
2000 mm
856 mm⁴
574 mm⁴
0,2 kg/m
132 mm³
120 mm³
drylin T-sarjan johteet
Pituus 1000mm
Tuotenumero:
TS-04-15-1000 Kopioitu!
15 mm
17 mm
40 mm
29,5 mm
10 mm
29,5 mm
10 mm
10,8 mm
7 mm
M3
3000 mm
2,42 mm⁴
1,41 mm⁴
0,33 kg/m
285 mm³
239 mm³
drylin T-sarjan johteet
Pituus 1000mm, ilman kiinnitysreikiä
Tuotenumero:
TS-04-15-1000-UNGB Kopioitu!
15 mm
17 mm
40 mm
29,5 mm
10 mm
29,5 mm
10 mm
10,8 mm
7 mm
M3
3000 mm
2,42 mm⁴
1,41 mm⁴
0,33 kg/m
285 mm³
239 mm³
