SFERO

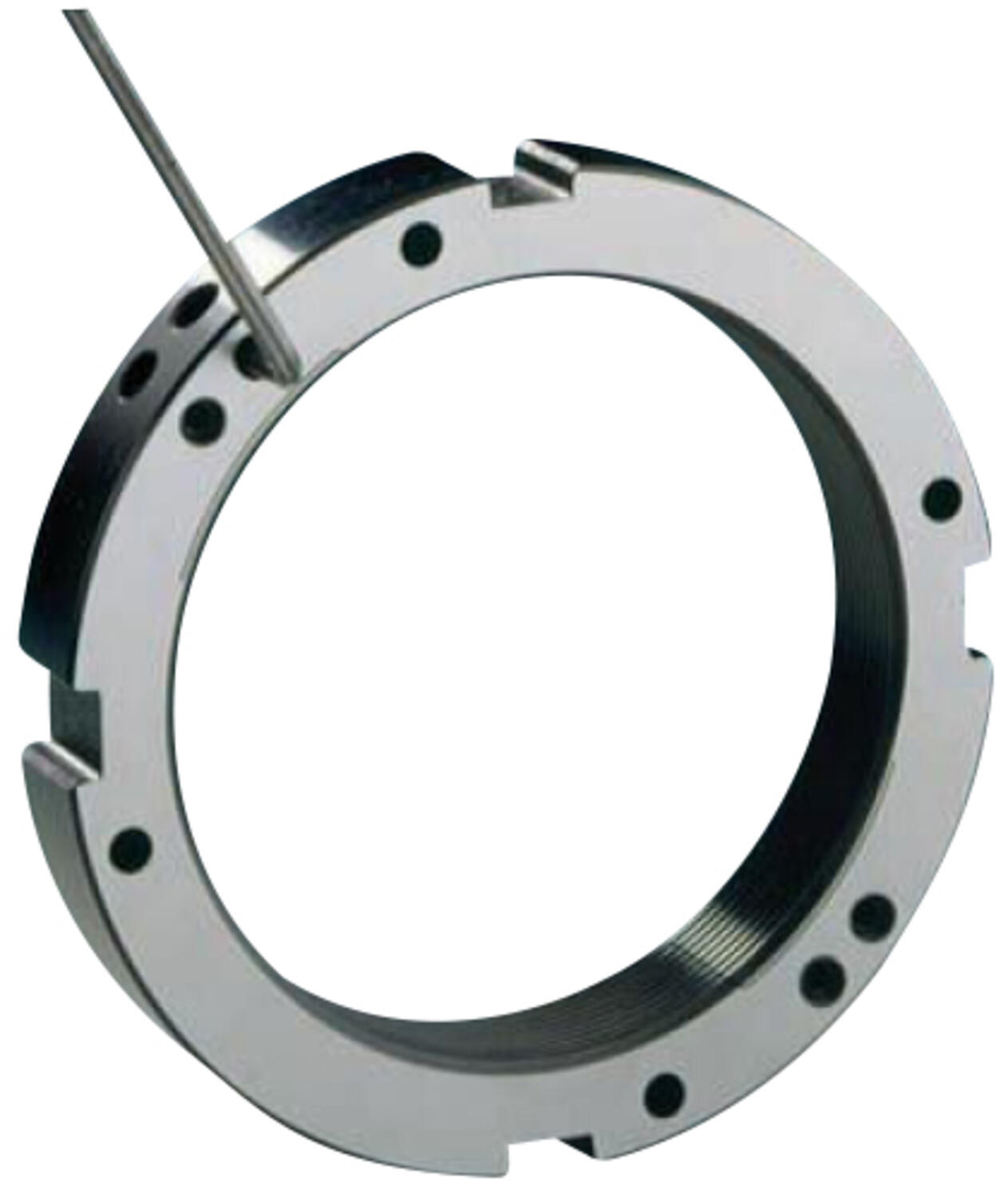

LFE tasapainotetut, edestä kiristettävät lukitusmutterit

Uudelleen asennettava

Sovelluksiin joissa on suuri nopeus ja asennus on ahtaassa välissä tai muuten kohteessa, jossa ei radiaalinen kiristys ole mahdollista.

Edestä kiristettävä – ahtaat tilat
Kaksi kiristysmutteria – tasapainotettu
Kaksi lukitusmutteria – kaksinkertainen lukitusvoima

Valitse tuote

Tallenna pdf

Tarvikkeet ja ehdotetut tuotteet

Valitse tuote

Tekniset tiedot

Avausmomentti	24
b+h	4x2
Halkaisija B	34 mm
Halkaisija d	3,2 mm
Halkaisija F	30 mm
Leveys C	15 mm

Max. aksiaalinenkuorma	37800 N
Paino	0,09 kg
Stop ruuvi	4xM4
Ulkohalkaisija D	39 mm

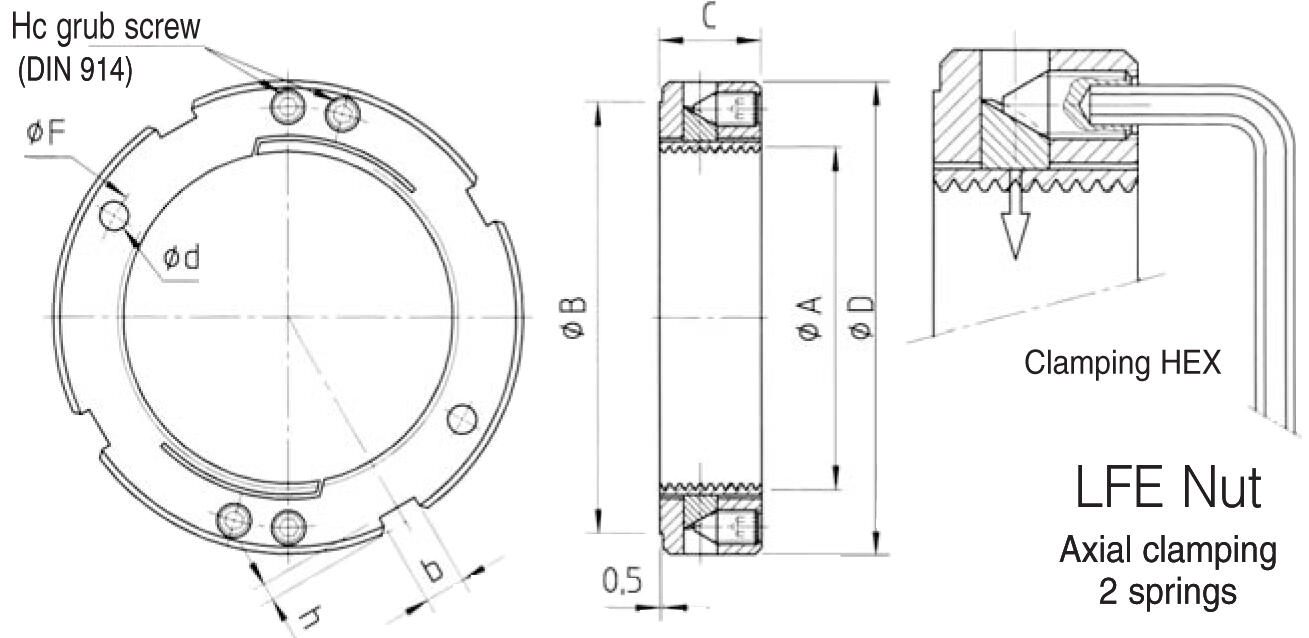

Mitat ja kytkennät

Tuotekuvaus

Sovelluksiin joissa on suuri nopeus ja asennus on ahtaassa välissä tai muuten kohteessa, jossa ei radiaalinen kiristys ole mahdollista. Lukitusosat sijaitsevat 180° toisiinsa nähden. Tämä tarkoittaa, että mutteri on tasapainoinen ja soveltuu korkeille nopeuksille. Helppo, varma ja uudelleenkäytettävä malli.

LUKITUSMUTTERI SOPII OIKEIN HYVIN SEURAAVIIN KÄYTTÖIHIN

• Kiinnitykseen ja säätöihin laakerikohteissa

• Palloruuvien asennukseen

• Korkeille kierroksille

• Suunnanvaihtokohteisiin

• Jousijärjestelmän kalibrointiin

• Kestää korkeita lämpötiloja ja tärinää

• Uudelleenasennettavissa

Muuta huomioitavaa

• Mutterit on valmistettu korkean vetolujuuden ja venymän kestävästä teräksestä (20MV6)

• H4 toleranssi

• Urat ovat laserleikattuja

• Viimeistelty pinta

• Neljä kiristyskohtaa

• Musta eloksoitu

• Saatavana myös eri kierteillä ja materiaaleilla

Ruuvien kiristysmomentit:

M4 ruuvi 2,5 Nm

M5 ruuvi 5 Nm

M6 ruuvi 8 Nm

M8 ruuvi 18 Nm

M10 ruuvi 36 Nm

Huomioithan, että ruuveja ei voi säätää kun mutteria ei ole asennettu akselille!

Tarvikkeet

Saatat olla kiinnostunut näistä

Lisää luettavaa

Tuoteuutiset

THK innovatiivisten lineaarijohteiden edelläkävijä

THK on maailman johtava lineaarijohderatkaisujen valmistaja, joka tunnetaan korkeasta laadustaan, innovatiivisesta teknologiastaan ja asiakkaiden tarpeiden ymmärtämisestä.

KAG (Kählig Antriebstechnik GmbH) tarjoaa saksalaista sähkömoottoriteknologian huippua

Tuoteuutiset

KAG - Saksalaista sähkömoottoriteknologian huippua

Yli 50 vuoden kokemuksella KAG suunnittelee ja valmistaa moderneja pienikokoisia sähkömoottoreita, jotka täyttävät vaativimmatkin standardit.

Tuoteuutiset

LagerMetall on osa OEM Groupia

LagerMetall Ab on osa OEM Group:ia. OEM:n valikoimista jatkossa koko LagerMetallin tuotevalikoima nopealla toimitusajalla. Lue lisää!

Tuoteuutiset

Kevyet, kestävät ja huoltovapaat igus dry-tech® ratkaisut

igus® dry-tech®- tuotteet tarjoavat kehittyneen ratkaisun niin normaaleihin kuin vaativiin teollisuuden sovelluksiin. Voiteluvapaat ja kulutusta kestävät laakerit varmistavat pitkäikäisen ja tehokkaan toiminnan ilman huollon tarvetta

Tuoteuutiset

DC- ja BLDC-sähkömoottorit – energiatehokkuutta ja suorituskykyä

Tarvitsetko huipputason sähkömoottoreita, jotka tarjoavat erinomaisen suorituskyvyn ja kestävät vaativissakin olosuhteissa? Meidän DC- ja BLDC-sähkömoottorit ovat täydellinen valinta.

Yleistä

Manus® award 2025

Nyt jo kahdennentoista kerran manus®-palkinnon tuomaristo etsii ainutlaatuisia ja luovia liukulaakerisovelluksia. Osallistu nyt!

Tilausnumero:	Avausmomentti	b+h	Halkaisija B	Halkaisija d	Halkaisija F	Leveys C	Max. aksiaalinenkuorma	Paino	Stop ruuvi	Ulkohalkaisija D
Edestä kiristettävä tasapainotettu lukitusmutteri Tuotenumero: LFE07 Kopioitu!	24	4x2	34 mm	3,2 mm	30 mm	15 mm	37800 N	0,09 kg	4xM4	39 mm
Edestä kiristettävä tasapainotettu lukitusmutteri Tuotenumero: LFE08 Kopioitu!	30	5x2	38 mm	4,2 mm	33 mm	15 mm	49400 N	0,1 kg	4xM5	43 mm
Edestä kiristettävä tasapainotettu lukitusmutteri Tuotenumero: LFE09 Kopioitu!	40	5x2	43 mm	4,2 mm	39 mm	15 mm	67100 N	0,12 kg	4xM5	48 mm
Edestä kiristettävä tasapainotettu lukitusmutteri Tuotenumero: LFE10 Kopioitu!	48	5x2	45 mm	4,2 mm	41 mm	15 mm	83600 N	0,125 kg	4xM5	50 mm
Edestä kiristettävä tasapainotettu lukitusmutteri Tuotenumero: LFE11 Kopioitu!	58	5x2	48 mm	4,2 mm	44 mm	15 mm	87400 N	0,14 kg	4xM5	53 mm
Edestä kiristettävä tasapainotettu lukitusmutteri Tuotenumero: LFE12 Kopioitu!	70	5x2	51 mm	4,2 mm	47 mm	15 mm	91700 N	0,145 kg	4xM5	56 mm
Edestä kiristettävä tasapainotettu lukitusmutteri Tuotenumero: LFE13 Kopioitu!	82	6x2,5	52 mm	4,2 mm	50 mm	15 mm	96500 N	0,15 kg	4xM5	58 mm
Edestä kiristettävä tasapainotettu lukitusmutteri Tuotenumero: LFE14 Kopioitu!	90	6x2,5	56 mm	4,2 mm	52 mm	15 mm	96800 N	0,175 kg	4xM5	62 mm
Edestä kiristettävä tasapainotettu lukitusmutteri Tuotenumero: LFE15 Kopioitu!	110	6x2,5	59 mm	4,2 mm	55 mm	15 mm	108800 N	0,185 kg	4xM5	65 mm
Edestä kiristettävä tasapainotettu lukitusmutteri Tuotenumero: LFE16 Kopioitu!	140	6x2,5	63 mm	4,2 mm	59 mm	15 mm	132200 N	0,19 kg	4xM5	69 mm
Edestä kiristettävä tasapainotettu lukitusmutteri Tuotenumero: LFE17 Kopioitu!	170	6x2,5	66 mm	4,2 mm	62 mm	15 mm	137600 N	0,215 kg	4xM5	72 mm
Edestä kiristettävä tasapainotettu lukitusmutteri Tuotenumero: LFE18 Kopioitu!	210	7x3	68 mm	4,2 mm	65 mm	15 mm	193000 N	0,23 kg	4xM5	75 mm
Edestä kiristettävä tasapainotettu lukitusmutteri Tuotenumero: LFE19 Kopioitu!	260	7x3	73 mm	4,2 mm	72 mm	20 mm	211000 N	0,33 kg	4xM5	80 mm
Edestä kiristettävä tasapainotettu lukitusmutteri Tuotenumero: LFE20 Kopioitu!	320	7x3	78 mm	4,2 mm	76 mm	20 mm	238600 N	0,35 kg	4xM5	85 mm
Edestä kiristettävä tasapainotettu lukitusmutteri Tuotenumero: LFE21 Kopioitu!	400	8x3,5	82 mm	4,2 mm	81 mm	20 mm	257300 N	0,36 kg	4xM5	90 mm
Edestä kiristettävä tasapainotettu lukitusmutteri Tuotenumero: LFE22 Kopioitu!	440	8x3,5	87 mm	4,2 mm	86 mm	20 mm	298100 N	0,39 kg	4xM5	95 mm
Edestä kiristettävä tasapainotettu lukitusmutteri Tuotenumero: LFE23 Kopioitu!	480	8x3,5	97 mm	5,2 mm	93 mm	20 mm	318300 N	0,55 kg	4xM6	105 mm
Edestä kiristettävä tasapainotettu lukitusmutteri Tuotenumero: LFE24 Kopioitu!	500	8x3,5	102 mm	5,2 mm	98 mm	20 mm	338600 N	0,57 kg	4xM6	110 mm
Edestä kiristettävä tasapainotettu lukitusmutteri Tuotenumero: LFE25 Kopioitu!	530	10x4	107 mm	5,2 mm	104 mm	20 mm	366700 N	0,6 kg	4xM6	115 mm
Edestä kiristettävä tasapainotettu lukitusmutteri Tuotenumero: LFE26 Kopioitu!	590	10x4	111 mm	5,2 mm	107 mm	20 mm	387400 N	0,63 kg	4xM6	120 mm
Edestä kiristettävä tasapainotettu lukitusmutteri Tuotenumero: LFE27 Kopioitu!	650	10x4	117 mm	5,2 mm	114 mm	20 mm	408100 N	0,65 kg	4xM6	125 mm
Edestä kiristettävä tasapainotettu lukitusmutteri Tuotenumero: LFE28 Kopioitu!	730	12x5	119 mm	5,2 mm	118 mm	20 mm	428800 N	0,68 kg	4xM6	130 mm
Edestä kiristettävä tasapainotettu lukitusmutteri Tuotenumero: LFE29 Kopioitu!	810	12x5	124 mm	5,2 mm	122 mm	20 mm	449500 N	0,72 kg	4xM6	135 mm
Edestä kiristettävä tasapainotettu lukitusmutteri Tuotenumero: LFE30 Kopioitu!	900	12x5	129 mm	5,2 mm	127 mm	20 mm	476900 N	0,75 kg	4xM6	140 mm
Edestä kiristettävä tasapainotettu lukitusmutteri Tuotenumero: LFE31 Kopioitu!	1000	12x5	134 mm	5,2 mm	132 mm	20 mm	508600 N	0,78 kg	4xM6	145 mm
Edestä kiristettävä tasapainotettu lukitusmutteri Tuotenumero: LFE32 Kopioitu!	1120	12x5	139 mm	5,2 mm	137 mm	20 mm	530000 N	0,8 kg	4xM6	150 mm
Edestä kiristettävä tasapainotettu lukitusmutteri Tuotenumero: LFE33 Kopioitu!	1270	12x5	144 mm	5,2 mm	142 mm	20 mm	559200 N	0,85 kg	4xM6	155 mm
Edestä kiristettävä tasapainotettu lukitusmutteri Tuotenumero: LFE34 Kopioitu!	1359	14x6	152 mm	6,2 mm	150 mm	22 mm	645400 N	1,15 kg	4xM8	165 mm
Edestä kiristettävä tasapainotettu lukitusmutteri Tuotenumero: LFE35 Kopioitu!	2130	14x6	157 mm	6,2 mm	155 mm	22 mm	692600 N	1,2 kg	4xM8	170 mm
Edestä kiristettävä tasapainotettu lukitusmutteri Tuotenumero: LFE36 Kopioitu!	2130	14x6	162 mm	6,2 mm	160 mm	22 mm	717600 N	1,25 kg	4xM8	175 mm
Edestä kiristettävä tasapainotettu lukitusmutteri Tuotenumero: LFE37 Kopioitu!	2130	14x6	167 mm	6,2 mm	165 mm	22 mm	752500 N	1,3 kg	4xM8	180 mm
