SFERO

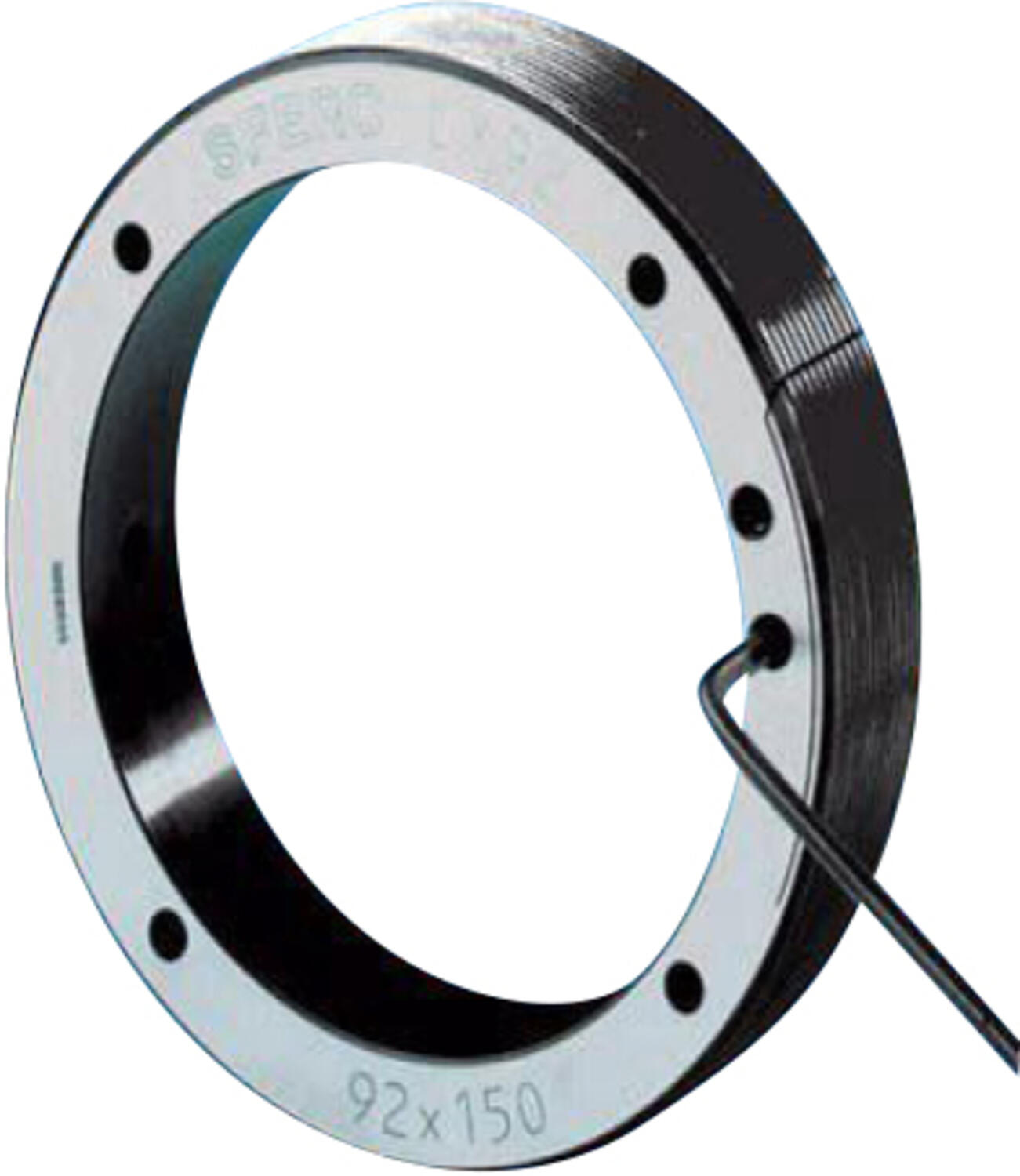

LX edestä lukittavat lukitusmutterit, ulkoiset kierteet

Uudelleen käytettävä malli

LX-mutteri on muuten samanlainen kuin LF-mutteri, mutta siinä on ulkoiset kierteet ja lukitus myös ulkokehällä. Helppo, varma ja uudelleenkäytettävä malli.

Pesäasennuksiin
Edestä kiristettävissä
Helppo ja varma kiristys

Valitse tuote

Tallenna pdf

Tarvikkeet ja ehdotetut tuotteet

Valitse tuote

Tekniset tiedot

Halkaisija B	16 mm
Halkaisija d	3,2 mm
Kierre	28x1,5
Leveys C	15 mm
Max. aksiaalinenkuorma	97200 N

Paino	0,05 kg
Stop ruuvi	1xM4
Ulkohalkaisija D	12 mm

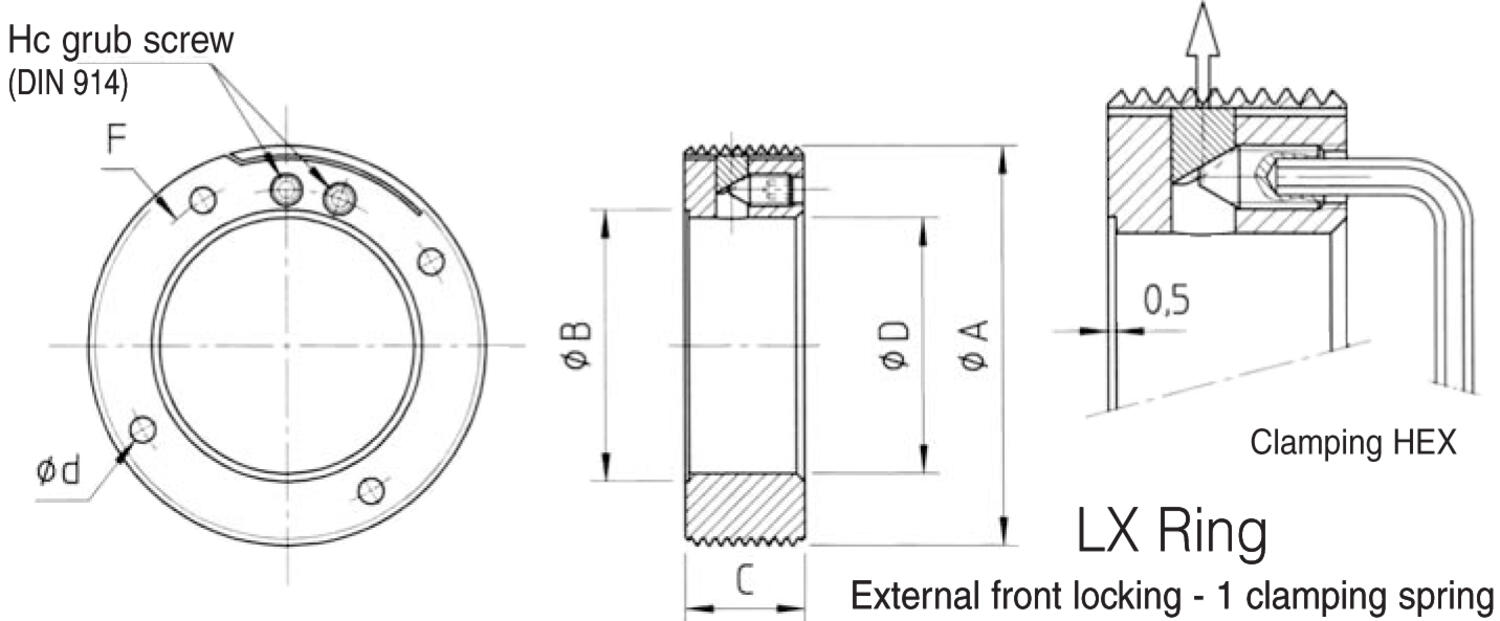

Mitat ja kytkennät

Tuotekuvaus

LX-mutteri on muuten samanlainen kuin LF-mutteri, mutta siinä on ulkoiset kierteet ja lukitus myös ulkokehällä. Helppo, varma ja uudelleenkäytettävä malli.

LUKITUSMUTTERI SOPII OIKEIN HYVIN SEURAAVIIN KÄYTTÖIHIN

• Kiinnitykseen ja säätöihin laakerikohteissa

• Palloruuvien asennukseen

• Korkeille kierroksille

• Suunnanvaihtokohteisiin

• Jousijärjestelmän kalibrointiin

• Kestää korkeita lämpötiloja ja tärinää

• Uudelleenasennettavissa

Muuta huomioitavaa

• Mutterit on valmistettu korkean vetolujuuden ja venymän kestävästä teräksestä (20MV6)

• H4 toleranssi

• Urat ovat laserleikattuja

• Viimeistelty pinta

• Neljä kiristyskohtaa

• Musta eloksoitu

• Saatavana myös eri kierteillä ja materiaaleilla

Ruuvien kiristysmomentit:

M4 ruuvi 2,5 Nm

M5 ruuvi 5 Nm

M6 ruuvi 8 Nm

M8 ruuvi 18 Nm

M10 ruuvi 36 Nm

Huomioithan, että ruuveja ei voi säätää kun mutteria ei ole asennettu akselille!

Tarvikkeet

Saatat olla kiinnostunut näistä

Lisää luettavaa

Tuoteuutiset

S7-1200 G2 -logiikkaohjain helposti käyttöön aloituspaketilla

Tarvitsetko kompaktin ja joustavan automaatioratkaisun, joka sisältää kaiken tarvittavan, mitä ohjausjärjestelmän ytimeen vaaditaan? Lue lisää!

Yleistä

OEM on Auer Signalin Vuoden partner 2024!

Pitkään jatkunut yhteistyö ja kehitys palkittiin ja saimme kunnian olla Auer Signalin Vuoden Partner 2024!

Yleistä

Kyberturvaa, tutkaratkaisuja ja tiivistä tunnelmaa

OEM Open Day 2025 tarjosi tulevaisuuden näkymiä ja käytännön oivalluksia. Lue lisää miten päivä eteni!

Yleistä

OEM:n ja Siemensin Safety-infotilaisuudet

OEM ja Siemens järjestävät Siemens Safety infotilaisuudet Jyväskylässä Tampereella ja Turussa. Tervetuloa!

Tuoteuutiset

Esittelyssä Inxpect Safety Studio – uusi 3D-suunnitteluohjelmisto

Tervetuloa 3D-konfiguroinnin uuteen aikakauteen. Inxpect Safety Studio tuo antureiden suunnitteluun intuitiivisuutta, nopeutta ja visuaalisuutta.

Saa enemmän irti robotistasi EOAT-ratkaisuilla

Tuoteuutiset

Maksimoi robottisi potentiaali räätälöidyillä EOAT-ratkaisuilla

Jotta robotti voi työskennellä tehokkaasti, tarvitaan oikeanlainen End of Arm Tooling (EOAT) – eli työkalu, joka mahdollistaa esineisiin tarttumisen, käsittelyn ja sijoittamisen automatisoidussa prosessissa. Gimaticin laajalla EOAT-komponenttivalikoimalla voit luoda juuri sinun sovellukseesi optimoidun ratkaisun.

Tilausnumero:	Halkaisija B	Halkaisija d	Kierre	Leveys C	Max. aksiaalinenkuorma	Paino	Stop ruuvi	Ulkohalkaisija D
Edestä lukittava lukitusmutteri, ulk kierteet Tuotenumero: LX28 Kopioitu!	16 mm	3,2 mm	28x1,5	15 mm	97200 N	0,05 kg	1xM4	12 mm
Edestä lukittava lukitusmutteri, ulk kierteet Tuotenumero: LX30 Kopioitu!	20 mm	3,2 mm	30x1,5	15 mm	104400 N	0,06 kg	1xM4	14 mm
Edestä lukittava lukitusmutteri, ulk kierteet Tuotenumero: LX32 Kopioitu!	20 mm	3,2 mm	32x1,5	15 mm	119500 N	0,06 kg	1xM4	15 mm
Edestä lukittava lukitusmutteri, ulk kierteet Tuotenumero: LX34 Kopioitu!	22 mm	3,2 mm	34x1,5	15 mm	127200 N	0,06 kg	1xM4	18 mm
Edestä lukittava lukitusmutteri, ulk kierteet Tuotenumero: LX37 Kopioitu!	26 mm	3,2 mm	37x1,5	15 mm	138800 N	0,06 kg	1xM4	20 mm
Edestä lukittava lukitusmutteri, ulk kierteet Tuotenumero: LX39 Kopioitu!	28 mm	3,2 mm	39x1,5	15 mm	146500 N	0,08 kg	1xM4	22 mm
Edestä lukittava lukitusmutteri, ulk kierteet Tuotenumero: LX40 Kopioitu!	29 mm	3,2 mm	40x1,5	15 mm	152800 N	0,08 kg	1xM4	23 mm
Edestä lukittava lukitusmutteri, ulk kierteet Tuotenumero: LX42 Kopioitu!	31 mm	3,2 mm	42x1,5	15 mm	160700 N	0,09 kg	2xM4	24 mm
Edestä lukittava lukitusmutteri, ulk kierteet Tuotenumero: LX44 Kopioitu!	32 mm	3,2 mm	44x1,5	15 mm	168500 N	0,09 kg	2xM4	26 mm
Edestä lukittava lukitusmutteri, ulk kierteet Tuotenumero: LX46 Kopioitu!	33 mm	3,2 mm	46x1,5	15 mm	179200 N	0,11 kg	2xM4	28 mm
Edestä lukittava lukitusmutteri, ulk kierteet Tuotenumero: LX47 Kopioitu!	34 mm	3,2 mm	47x1,5	15 mm	183200 N	0,11 kg	2xM4	29 mm
Edestä lukittava lukitusmutteri, ulk kierteet Tuotenumero: LX49 Kopioitu!	34 mm	3,2 mm	49x1,5	15 mm	188100 N	0,1 kg	2xM4	31 mm
Edestä lukittava lukitusmutteri, ulk kierteet Tuotenumero: LX50 Kopioitu!	35 mm	3,2 mm	50x1,5	15 mm	173500 N	0,11 kg	2xM4	32 mm
Edestä lukittava lukitusmutteri, ulk kierteet Tuotenumero: LX54 Kopioitu!	40 mm	3,2 mm	54x1,5	15 mm	187700 N	0,15 kg	2xM4	36 mm
Edestä lukittava lukitusmutteri, ulk kierteet Tuotenumero: LX57 Kopioitu!	44 mm	3,2 mm	57x1,5	15 mm	198300 N	0,14 kg	2xM4	39 mm
Edestä lukittava lukitusmutteri, ulk kierteet Tuotenumero: LX60 Kopioitu!	50 mm	3,2 mm	60x1,5	15 mm	208900 N	0,14 kg	2xM4	42 mm
Edestä lukittava lukitusmutteri, ulk kierteet Tuotenumero: LX63 Kopioitu!	46 mm	4,2 mm	63x1,5	15 mm	219500 N	0,17 kg	2xM5	43 mm
Edestä lukittava lukitusmutteri, ulk kierteet Tuotenumero: LX64 Kopioitu!	46 mm	4,2 mm	64x1,5	15 mm	223000 N	0,18 kg	2xM5	44 mm
Edestä lukittava lukitusmutteri, ulk kierteet Tuotenumero: LX67 Kopioitu!	47 mm	4,2 mm	67x1,5	15 mm	237400 N	0,19 kg	2xM5	47 mm
Edestä lukittava lukitusmutteri, ulk kierteet Tuotenumero: LX70 Kopioitu!	48 mm	4,2 mm	70x1,5	15 mm	248200 N	0,21 kg	2xM5	48 mm
Edestä lukittava lukitusmutteri, ulk kierteet Tuotenumero: LX74 Kopioitu!	57 mm	4,2 mm	74x1,5	15 mm	262600 N	0,21 kg	2xM5	54 mm
Edestä lukittava lukitusmutteri, ulk kierteet Tuotenumero: LX77 Kopioitu!	64 mm	4,2 mm	77x1,5	15 mm	275000 N	0,33 kg	2xM5	55 mm
Edestä lukittava lukitusmutteri, ulk kierteet Tuotenumero: LX80 Kopioitu!	55 mm	4,2 mm	80x1,5	20 mm	384800 N	0,37 kg	2xM5	55 mm
Edestä lukittava lukitusmutteri, ulk kierteet Tuotenumero: LX82 Kopioitu!	68 mm	4,2 mm	82x1,5	20 mm	394500 N	0,33 kg	2xM5	62 mm
Edestä lukittava lukitusmutteri, ulk kierteet Tuotenumero: LX87 Kopioitu!	76 mm	4,2 mm	87x1,5	20 mm	421400 N	0,34 kg	2xM5	67 mm
Edestä lukittava lukitusmutteri, ulk kierteet Tuotenumero: LX92 Kopioitu!	80 mm	4,2 mm	92x1,5	20 mm	450000 N	0,35 kg	2xM5	72 mm
Edestä lukittava lukitusmutteri, ulk kierteet Tuotenumero: LX97 Kopioitu!	85 mm	4,2 mm	97x1,5	20 mm	474700 N	0,37 kg	2xM5	77 mm
Edestä lukittava lukitusmutteri, ulk kierteet Tuotenumero: LX100 Kopioitu!	90 mm	4,2 mm	100x2	20 mm	488000 N	0,4 kg	2xM5	80 mm
Edestä lukittava lukitusmutteri, ulk kierteet Tuotenumero: LX102 Kopioitu!	91 mm	4,2 mm	102x2	20 mm	497900 N	0,42 kg	2xM5	82 mm
Edestä lukittava lukitusmutteri, ulk kierteet Tuotenumero: LX107 Kopioitu!	92 mm	5,2 mm	107x2	20 mm	522600 N	0,53 kg	2xM6	82 mm
Edestä lukittava lukitusmutteri, ulk kierteet Tuotenumero: LX112 Kopioitu!	100 mm	5,2 mm	112x2	20 mm	547300 N	0,55 kg	2xM6	87 mm
Edestä lukittava lukitusmutteri, ulk kierteet Tuotenumero: LX117 Kopioitu!	101 mm	5,2 mm	117x2	20 mm	575500 N	0,57 kg	2xM6	92 mm
Edestä lukittava lukitusmutteri, ulk kierteet Tuotenumero: LX122 Kopioitu!	107 mm	5,2 mm	122x2	20 mm	602200 N	0,6 kg	2xM6	97 mm
Edestä lukittava lukitusmutteri, ulk kierteet Tuotenumero: LX125 Kopioitu!	110 mm	5,2 mm	125x2	20 mm	620800 N	0,62 kg	2xM6	100 mm
Edestä lukittava lukitusmutteri, ulk kierteet Tuotenumero: LX127 Kopioitu!	110 mm	5,2 mm	127x2	20 mm	630900 N	0,63 kg	2xM6	102 mm
Edestä lukittava lukitusmutteri, ulk kierteet Tuotenumero: LX132 Kopioitu!	116 mm	5,2 mm	132x2	20 mm	661800 N	0,66 kg	2xM6	107 mm
Edestä lukittava lukitusmutteri, ulk kierteet Tuotenumero: LX142 Kopioitu!	118 mm	5,2 mm	142x2	20 mm	714600 N	0,73 kg	2xM6	117 mm
Edestä lukittava lukitusmutteri, ulk kierteet Tuotenumero: LX147 Kopioitu!	133 mm	5,2 mm	147x2	20 mm	740000 N	0,74 kg	2xM6	122 mm
Edestä lukittava lukitusmutteri, ulk kierteet Tuotenumero: LX152 Kopioitu!	138 mm	5,2 mm	152x2	20 mm	767600 N	0,78 kg	2xM6	127 mm
Edestä lukittava lukitusmutteri, ulk kierteet Tuotenumero: LX160 Kopioitu!	145 mm	5,2 mm	160x2	20 mm	808400 N	0,83 kg	2xM6	135 mm
