LS

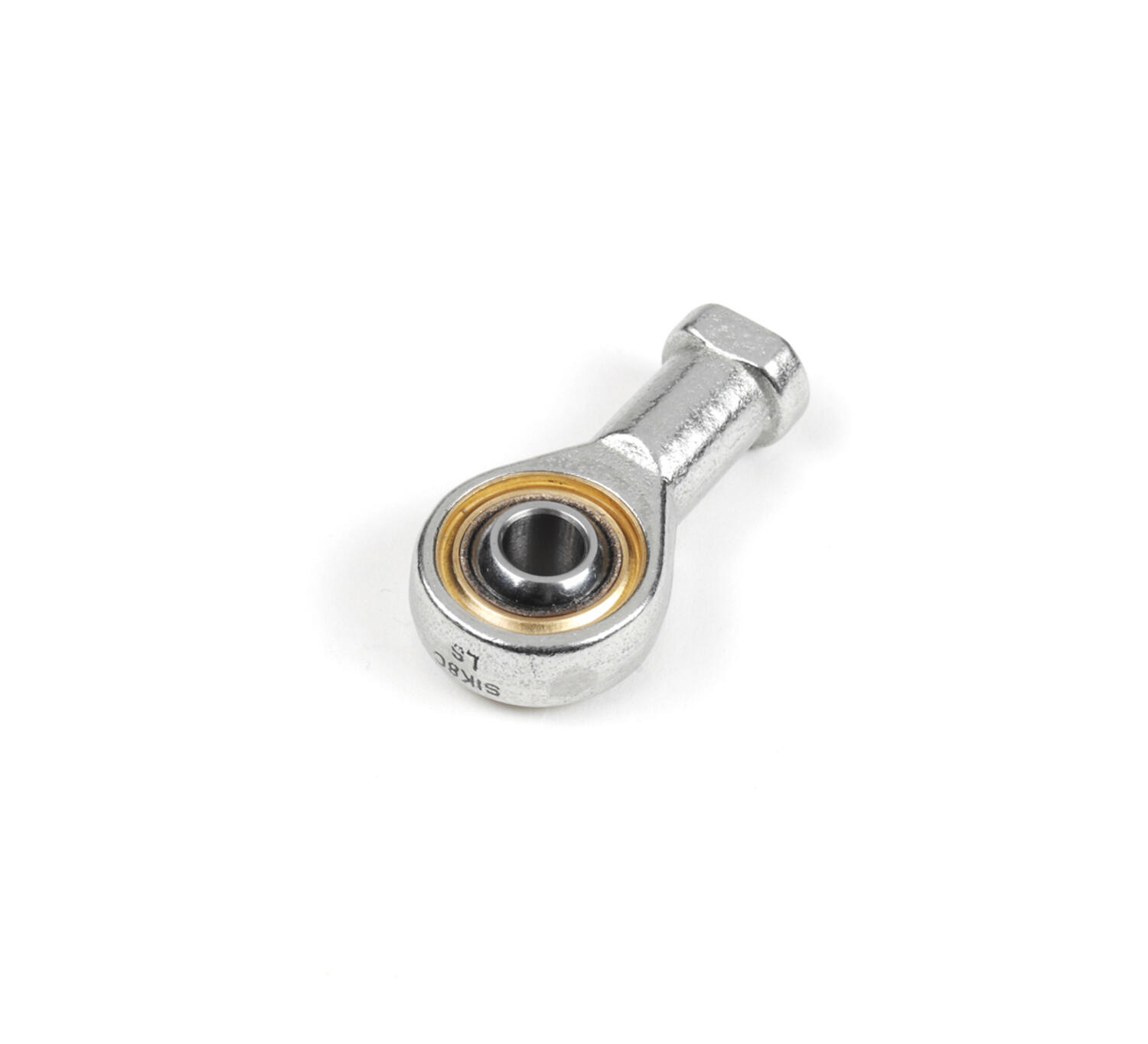

SIJK..C teräs-kovakromi/PTFE nivelpäät

Standardoitu laakeri

Nivelpäät ovat standardoituja laakereita, jotka sopivat erityisen hyvin käyttökohteisiin, joissa heilahdukset ja kallistukset tapahtuvat suhteellisen hitaasti.
  • Viistetty nivelpää sisäkierteellä
  • Oikea- tai vasenkätinen kierre (L)
  • Huoltovapaa, teräs-kovakromi/ PTFE-komposiitti – ei saa voidella

Valitse tuote

Valitse tuote

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Äänitiedostot

Valitse tuote

Tekniset tiedot

a 9 mm
B 9 mm
C1 7,5 mm
d4 13 mm
dk 12,7 mm
Dynaaminen laakerin kestävyys DYN 4.7
h1 30 mm
I3 min 9 mm
I4 40 mm
I5 5 mm
I7 11 mm
Paino 0,025 kg
rs min. 0,3 mm
Sisämitta d 6 mm
Staattinen kantokyky DYN 5.2
W 10 mm

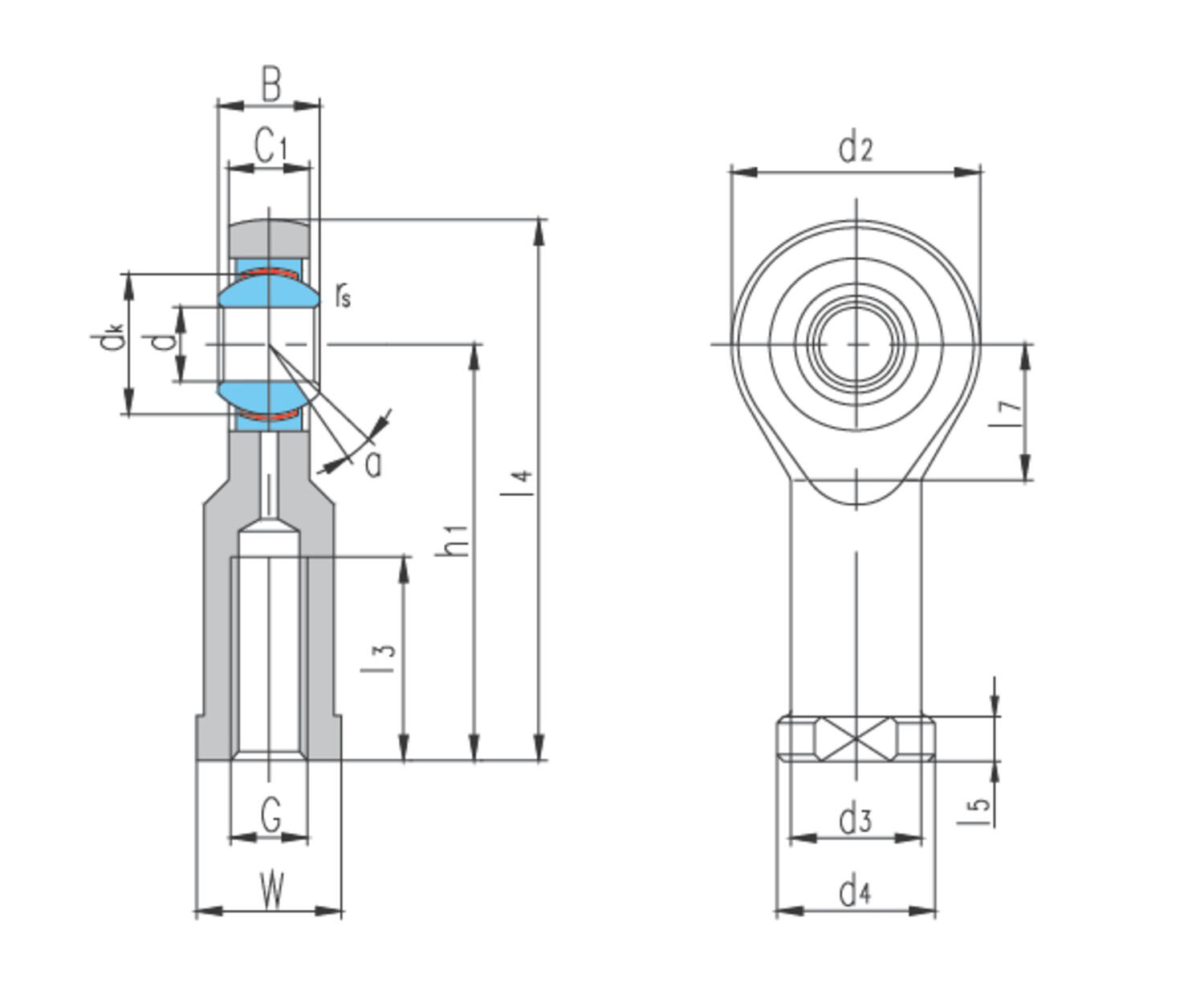

Mitat ja kytkennät

Tuotekuvaus

KÄYTTÖALUEET

Nivelpäät ovat standardoituja laakereita, jotka sopivat erityisen hyvin käyttökohteisiin, joissa heilahdukset ja kallistukset tapahtuvat suhteellisen hitaasti. Koska laakerit ovat itsesäätyviä, säätöliike voi suuntautua mihin suuntaan tahansa. Ne soveltuvatkin käyttökohteisiin, joissa vaaditaan kääntökykyä. Sisärenkaan pallomainen kupera ulkokehä vastaa ulkorenkaan pallomaista mutta koveraa sisäkehää. Laakerityyppi kestää pyörivää ja vaihtelevaa kuormitusta sekä staattista kuormitusta.

Liukupinta on valmistettu teräksestä-kovakromista ja PTFE-komposiitista. Tuote on huoltovapaa, eikä sitä tarvitse voidella käytön aikana vapautuvien PTFE-hiukkasten ansiosta. Voitelu lyhentää laakerin käyttöikää.



Huomioon otettavaa

• Kuormitussuunta: radiaalinen/aksiaalinen. Tämä on erittäin tärkeää käytettäessä nivelpäitä. Erityiset tapauskohtaiset

laskelmat ovat tarpeen, jos nivelpäihin kohdistuu aksiaalikuormitusta.

 • Kuormituksen tyyppi: staattinen, dynaaminen, vaihteleva, taajuus, ympäristö, epäpuhtaudet, kosteus, lämpötila, tilantarve, asennustapa.

Tarvikkeet

Saatat olla kiinnostunut näistä



Äänitiedostot

Lisää luettavaa

igus FDA-nivelpää
Tuoteuutiset

Huoltovapaa FDA-nivelpää tehostaa elintarviketeollisuuden linjastojen käyttöä

FDA-hyväksytty nivelpää, jota ei tarvitse voidella linjaston pesun jälkeen. Tämä nivelpää säästää aikaa ja rahaa.

LS nivellaakerit ja nivelpäät
Tuoteuutiset

Laadukkaat ja tunnetut LS nivellaakerit ja nivelpäät

LS tarjoaa laajan tuotevalikoiman nivellaakereita, nivelpäitä, aksiaalinivellaakereita sekä viistonivellaakereita.

kestävää tuotantoa igukselta
Tuoteuutiset

Kestävää tuotantoa igukselta

Igus panostaa vahvasti kestävään kehitykseen hankkimalla laitteita, jotka tukevat ympäristöystävällistä tuotantoa. Lue lisää!

TFT ja OLED- näytöt lääketeollisuustarkoituksiin
Tuoteuutiset

TFT- ja OLED-näytöt – lisäarvoa lääkinnällisiin laitteisiin

Toimitamme korkealaatuisia TFT/LCD- ja OLED-näyttöjä sairaala- ja laboratoriolaitteiden vaativiin käyttökohteisiin.

Delcon releet referenssi
Asiakascase

Oikea relevalinta säästi aikaa ja rahaa

Ratkaisimme jatkuvat relehaasteet korkealaatuisen koneenrakennusteräksen valmistajan Ovakon tehtaassa. Lue jutustamme miten se tehtiin!

Datasensing DS3 mittaava valoverho
Tuoteuutiset

DS4 mittaavat valoverhot

DS4-sarjan valoverhot on suunniteltu kohteiden tunnistamiseen ja mittaamiseen vaativissa teollisuuden sovelluksissa. Sarja yhdistää tarkan tunnistuksen ja luotettavan mittauksen.

Suosikit Tilausnumero: a B C1 d4 dk Dynaaminen laakerin kestävyys DYN h1 I3 min I4 I5 I7 Paino rs min. Sisämitta d Staattinen kantokyky DYN W Hinta
Huoltovapaa nivelpää sisäkierre
Huoltovapaa nivelpää sisäkierre
Tuotenumero:
SIJK06C Kopioitu!
9 mm
9 mm
7,5 mm
13 mm
12,7 mm
4.7
30 mm
9 mm
40 mm
5 mm
11 mm
0,025 kg
0,3 mm
6 mm
5.2
10 mm
Huoltovapaa nivelpää sisäkierre
Huoltovapaa nivelpää sisäkierre
Tuotenumero:
SIJK08C Kopioitu!
12 mm
12 mm
9,5 mm
16 mm
15,88 mm
7.6
36 mm
12 mm
48 mm
5 mm
13 mm
0,047 kg
0,3 mm
8 mm
8.1999999999999993
12,5 mm
Huoltovapaa nivelpää sisäkierre
Huoltovapaa nivelpää sisäkierre
Tuotenumero:
SIJK12C Kopioitu!
12 mm
16 mm
12,5 mm
22 mm
22,23 mm
14
50 mm
18 mm
67 mm
6,5 mm
18 mm
0,14 kg
0,3 mm
12 mm
19
17,5 mm
Huoltovapaa nivelpää sisäkierre
Huoltovapaa nivelpää sisäkierre
Tuotenumero:
SIJK14C Kopioitu!
14 mm
19 mm
14,5 mm
25 mm
25,4 mm
19
57 mm
21 mm
76 mm
8 mm
20 mm
0,2 kg
0,3 mm
14 mm
24
20 mm
Huoltovapaa nivelpää sisäkierre
Huoltovapaa nivelpää sisäkierre
Tuotenumero:
SIJK16C Kopioitu!
14 mm
21 mm
15,5 mm
27 mm
28,58 mm
23
64 mm
24 mm
85 mm
8 mm
21 mm
0,25 kg
0,3 mm
16 mm
29
22 mm
Huoltovapaa nivelpää sisäkierre
Huoltovapaa nivelpää sisäkierre
Tuotenumero:
SIJK20C Kopioitu!
14 mm
25 mm
18,5 mm
34 mm
34,93 mm
34
77 mm
30 mm
102 mm
10 mm
25 mm
0,43 kg
0,6 mm
20 mm
40
27,5 mm
