LS

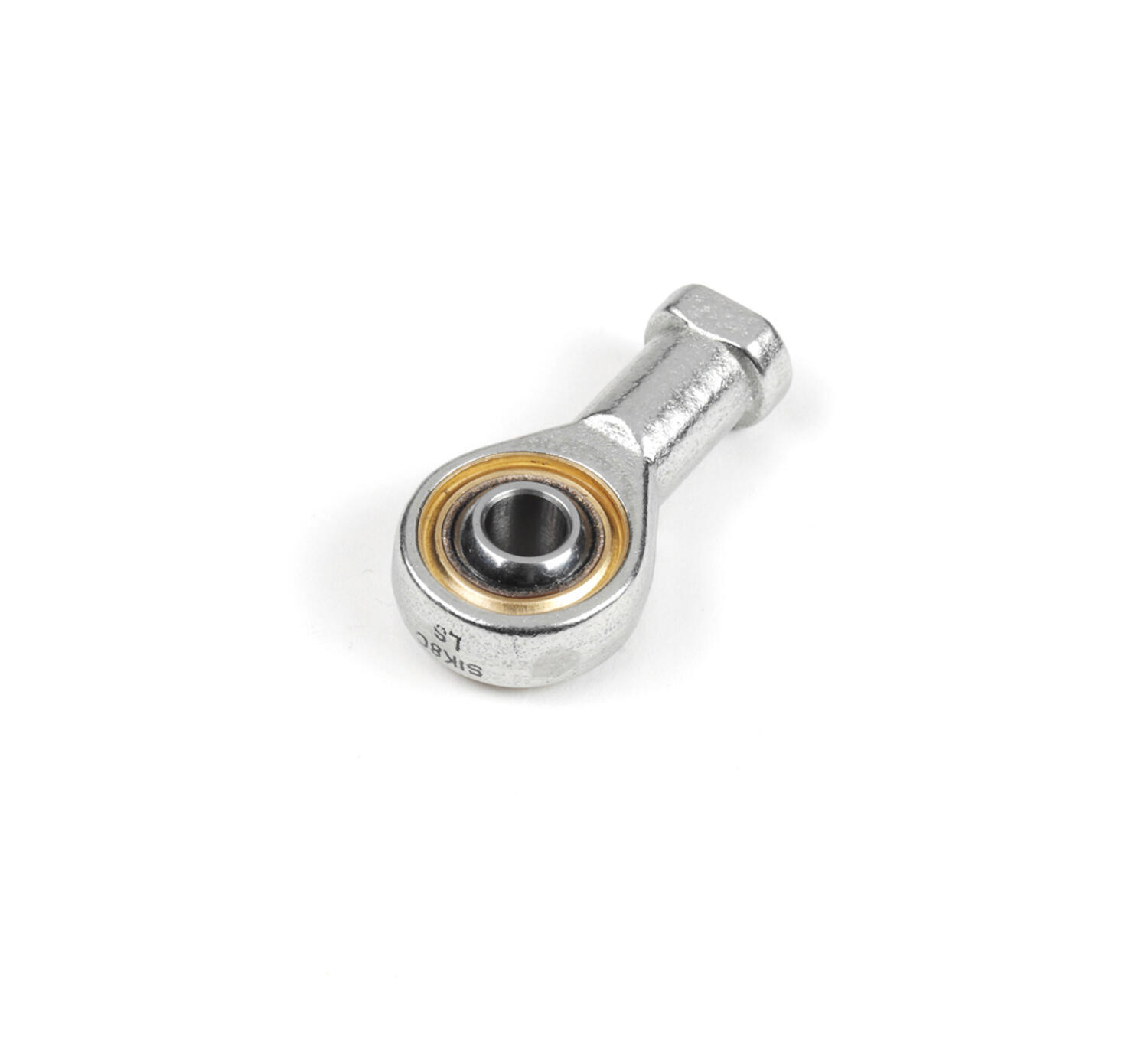

SIK..C teräs-kovakromi/PTFE nivelpäät

Standardoitu laakeri

Nivelpäät ovat standardoituja laakereita, jotka sopivat erityisen hyvin käyttökohteisiin, joissa heilahdukset ja kallistukset tapahtuvat suhteellisen hitaasti
  • Taottu nivelpää sisäkierteellä
  • Oikea- tai vasenkätinen kierre (L)
  • Huoltovapaa, teräs-kovakromi/ PTFE-komposiitti – ei saa voidella

Valitse tuote

Valitse tuote

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Äänitiedostot

Valitse tuote

Tekniset tiedot

a 4 mm
B 8 mm
C1 max 6 mm
d2 19,5 mm
d3 13 mm
d4 13 mm
dk 11,112 mm
Dynaaminen laakerin kestävyys DYN 3.6
h1 30 mm
I3 min 12 mm
I4 39,8 mm
I5 5 mm
I7 9,5 mm
Paino 0,024 kg
rs min. 0,3 mm
Sisämitta d 5 mm
Staattinen kantokyky DYN 4.5999999999999996
W 10 mm

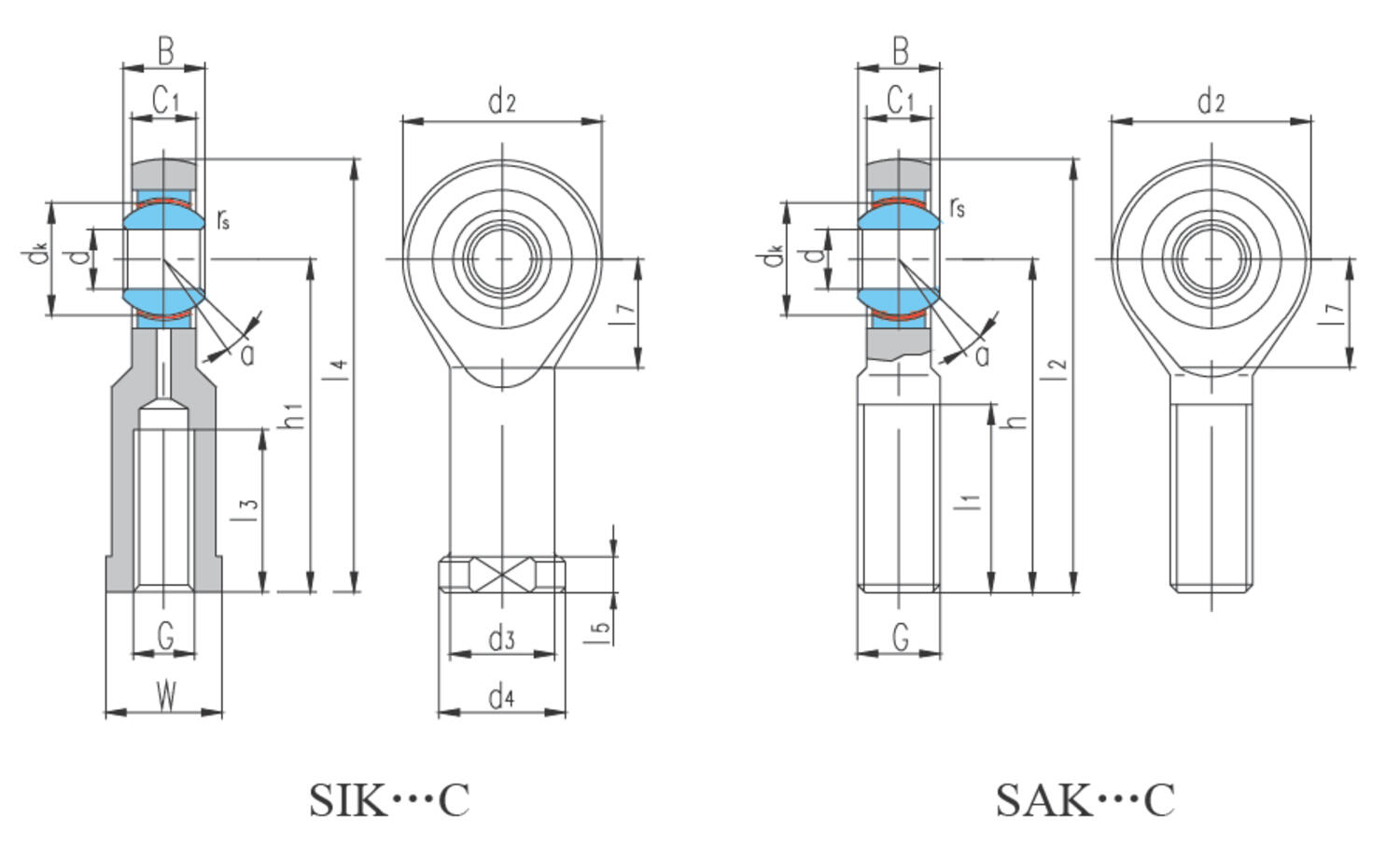

Mitat ja kytkennät

Tuotekuvaus

KÄYTTÖALUEET

Nivelpäät ovat standardoituja laakereita, jotka sopivat erityisen hyvin käyttökohteisiin, joissa heilahdukset ja kallistukset tapahtuvat suhteellisen hitaasti. Koska laakerit ovat itsesäätyviä, säätöliike voi suuntautua mihin suuntaan tahansa. Ne soveltuvatkin käyttökohteisiin, joissa vaaditaan kääntökykyä.Sisärenkaan pallomainen kupera ulkokehä vastaa ulkorenkaan pallomaista mutta koveraa sisäkehää. Laakerityyppi kestää pyörivää ja vaihtelevaa kuormitusta sekä staattista kuormitusta.

Liukupinta on valmistettu teräksestä-kovakromista ja PTFE-komposiitista.Tuote on huoltovapaa, eikä sitä tarvitse voidella käytön aikana vapautuvien PTFE-hiukkasten ansiosta.Voitelu lyhentää laakerin käyttöikää.

Huomioon otettavaa

• Kuormitussuunta: radiaalinen/aksiaalinen. Tämä on erittäin tärkeää käytettäessä nivelpäitä. Erityiset tapauskohtaiset

laskelmat ovat tarpeen, jos nivelpäihin kohdistuu aksiaalikuormitusta.

• Kuormituksen tyyppi: staattinen, dynaaminen, vaihteleva, taajuus, ympäristö, epäpuhtaudet, kosteus, lämpötila, tilantarve, asennustapa.

Tarvikkeet

Saatat olla kiinnostunut näistä



Äänitiedostot

Lisää luettavaa

Uusi crouzet millenium plc
Tuoteuutiset

Millenium logiikka – Uusi generaatio

Uudistunut Millenium 3 -logiikkaohjain tarjoaa tutut toiminnot ja uusia ominaisuuksia. Ohjelmoi helposti ilmaisella Crouzet Soft -ohjelmistolla ilman koodausta.

JBC:n juotosasemat nyt verkkokaupassa!
Tuoteuutiset

JBC-juotosasemat ja tarvikkeet nyt saatavilla verkkokaupastamme!

JBC:n juotosasemat, kaikki juotostarvikkeet sekä varaosat on nyt tilattavissa helposti ja nopeasti verkkokaupasta! Tutustu valikoimaan nyt!

NTF turva-aidat
Yleistä

Turvaa ja kestävyyttä – NTF:n ruostumattomat turva-aidat teollisuuteen

Olemme laajentaneet tuotevalikoimaamme ja aloittaneet yhteistyön NTF Aalborg A/S:n kanssa. Lue lisää!
Auttamisesta arkea ja oem
Yleistä

Auttamisesta arkea – yhdessä parempaa huomista

Vähensimme yrityslahjojen määrää ja korvasimme ne aineettomalla lahjoituskortilla. Lue mitä se tarkoittaa!

THC387-liitinkaapeli
Tuoteuutiset

Technon valmiiksi valetut liitinkaapelit takaavat luotettavan liitännän

Technon valmiiksi valetut liitinkaapelit tarjoavat nopean ja luotettavan ratkaisun teollisuuden liitäntähaasteisiin. Lue lisää!

igus Vector award kilpailu
Yleistä

Etsitään: luovia ja ainutlaatuisia sovelluksia energiansiirtoketjuilla

Vector Award -kilpailussa palkitaan korkean suorituskyvyn muovista valmistettujen energiansiirtoketjujen sovelluksia. Imoittaudu mukaan kisaan!

Suosikit Tilausnumero: a B C1 max d2 d3 d4 dk Dynaaminen laakerin kestävyys DYN h1 I3 min I4 I5 I7 Paino rs min. Sisämitta d Staattinen kantokyky DYN W Hinta
Huoltovapaa nivelpää sisäkierre
Huoltovapaa nivelpää sisäkierre
Tuotenumero:
SIK05C Kopioitu!
4 mm
8 mm
6 mm
19,5 mm
13 mm
13 mm
11,112 mm
3.6
30 mm
12 mm
39,8 mm
5 mm
9,5 mm
0,024 kg
0,3 mm
5 mm
4.5999999999999996
10 mm
Huoltovapaa nivelpää sisäkierre
Huoltovapaa nivelpää sisäkierre
Tuotenumero:
SIK06C Kopioitu!
9 mm
9 mm
7,5 mm
21,2 mm
13 mm
13 mm
12,7 mm
4.7
30 mm
9 mm
40,7 mm
5 mm
11 mm
0,028 kg
0,3 mm
6 mm
5.2
10 mm
Huoltovapaa nivelpää sisäkierre
Huoltovapaa nivelpää sisäkierre
Tuotenumero:
SIK08C Kopioitu!
12 mm
12 mm
9,5 mm
25,5 mm
16 mm
16 mm
15,88 mm
7.6
36 mm
12 mm
48,8 mm
5 mm
13 mm
0,053 kg
0,3 mm
8 mm
8.1999999999999993
13 mm
Huoltovapaa nivelpää sisäkierre
Huoltovapaa nivelpää sisäkierre
Tuotenumero:
SIK10C Kopioitu!
10 mm
14 mm
11,5 mm
31 mm
19 mm
19 mm
19,05 mm
12
43 mm
19 mm
58,6 mm
6,5 mm
16 mm
0,11 kg
0,3 mm
10 mm
15
16 mm
Huoltovapaa nivelpää sisäkierre
Huoltovapaa nivelpää sisäkierre
Tuotenumero:
SIK12C Kopioitu!
12 mm
16 mm
12,5 mm
34 mm
22 mm
22 mm
22,23 mm
14
50 mm
23 mm
67 mm
6,5 mm
18 mm
0,14 kg
0,3 mm
12 mm
19
18 mm
Huoltovapaa nivelpää sisäkierre
Huoltovapaa nivelpää sisäkierre
Tuotenumero:
SIK14C Kopioitu!
14 mm
19 mm
14,5 mm
38 mm
25 mm
25 mm
25,4 mm
19
57 mm
23 mm
76 mm
8 mm
20 mm
0,2 kg
0,3 mm
14 mm
24
21 mm
Huoltovapaa nivelpää sisäkierre
Huoltovapaa nivelpää sisäkierre
Tuotenumero:
SIK16C Kopioitu!
14 mm
21 mm
15,5 mm
42 mm
27 mm
27 mm
28,58 mm
23
64 mm
24 mm
85 mm
8 mm
21 mm
0,25 kg
0,3 mm
16 mm
29
24 mm
Huoltovapaa nivelpää sisäkierre
Huoltovapaa nivelpää sisäkierre
Tuotenumero:
SIK18C Kopioitu!
13 mm
23 mm
17,5 mm
46 mm
31 mm
31 mm
31,75 mm
29
71 mm
27 mm
94 mm
10 mm
22,5 mm
0,35 kg
0,6 mm
18 mm
34
27 mm
Huoltovapaa nivelpää sisäkierre
Huoltovapaa nivelpää sisäkierre
Tuotenumero:
SIK20C Kopioitu!
14 mm
25 mm
18,5 mm
50 mm
34 mm
34 mm
34,93 mm
34
77 mm
30 mm
102 mm
10 mm
25 mm
0,43 kg
0,6 mm
20 mm
40
30 mm
