KÄYTTÖALUEET
Nivelpäät ovat standardoituja laakereita, jotka sopivat erityisen hyvin käyttökohteisiin, joissa heilahdukset ja kallistukset tapahtuvat suhteellisen hitaasti. Koska laakerit ovat itsesäätyviä, säätöliike voi suuntautua mihin suuntaan tahansa. Ne soveltuvatkin käyttökohteisiin, joissa vaaditaan kääntökykyä. Sisärenkaan pallomainen kupera ulkokehä vastaa ulkorenkaan pallomaista mutta koveraa sisäkehää.Laakerityyppi kestää pyörivää ja vaihtelevaa kuormitusta sekä staattista kuormitusta.
Teräs/teräs-liukupinta on käsitelty voiteluaineella asennuksen helpottamiseksi. Voitelun helpottamiseksi tuotteessa on uurrettu voiteluainetasku ja voitelureiät sisä- ja ulkorenkaassa. Voitelu muun muassa pienentää kitkaa ja pidentää laakerin käyttöikää.
• Kuormitussuunta: radiaalinen/aksiaalinen. Tämä on erittäin tärkeää käytettäessä nivelpäitä. Erityiset tapauskohtaiset
laskelmat ovat tarpeen, jos nivelpäihin kohdistuu aksiaalikuormitusta.
• Kuormituksen tyyppi: staattinen, dynaaminen, vaihteleva, taajuus, ympäristö, epäpuhtaudet, kosteus, lämpötila, tilantarve, asennustapa.
Tähän oppaaseen olemme koonneet keskeiset periaatteet vakuumitekniikasta ja vinkkejä oikeiden tuotteiden valintaan eri käyttökohteisiin.
Valikoimamme askelmoottorit tarjoavat tarkan liikkeenhallinnan, kestävyyden ja energiatehokkuuden vaativiin teollisuuden ja automaation sovelluksiin.
Tarvitsetko kompaktin ja joustavan automaatioratkaisun, joka sisältää kaiken tarvittavan, mitä ohjausjärjestelmän ytimeen vaaditaan? Lue lisää!
Pitkään jatkunut yhteistyö ja kehitys palkittiin ja saimme kunnian olla Auer Signalin Vuoden Partner 2024!
OEM Open Day 2025 tarjosi tulevaisuuden näkymiä ja käytännön oivalluksia. Lue lisää miten päivä eteni!
Jotta robotti voi työskennellä tehokkaasti, tarvitaan oikeanlainen End of Arm Tooling (EOAT) – eli työkalu, joka mahdollistaa esineisiin tarttumisen, käsittelyn ja sijoittamisen automatisoidussa prosessissa. Gimaticin laajalla EOAT-komponenttivalikoimalla voit luoda juuri sinun sovellukseesi optimoidun ratkaisun.
|
|
|
|
|
|
||
|---|---|---|---|---|---|---|
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|

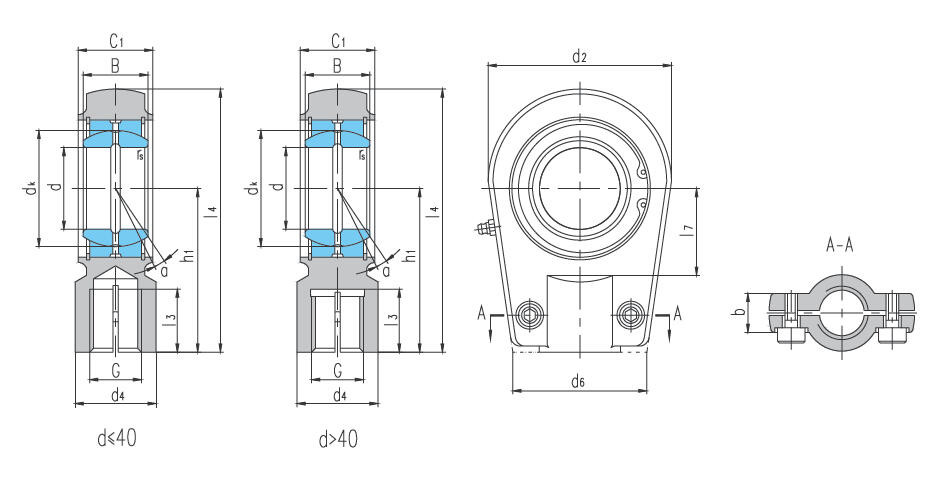

| Suosikit | Tilausnumero: | a | b | B | C1 | d2 | d4 | d6 | dk | Dynaaminen laakerin kestävyys DYN | h1 | I3 min | I4 | I7 | Paino | rs min. | Ruuvi | Sisämitta d | Staattinen kantokyky DYN | Hinta | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

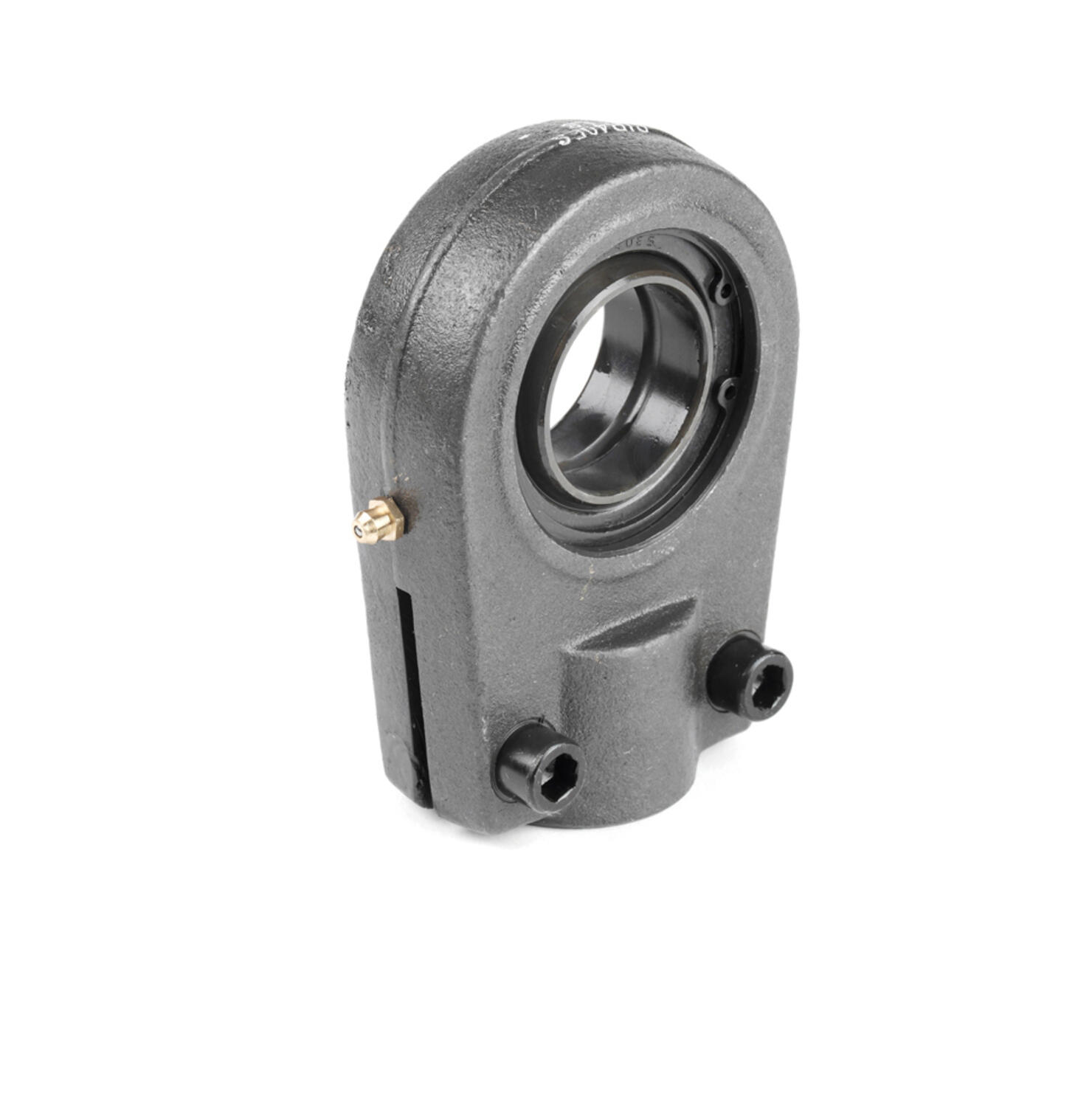

Hydrauliikka nivelvarsi
Tuotenumero:
SIR20ES
Kopioitu!
|
9 mm
|
20 mm
|
16 mm
|
19 mm
|
56 mm
|
25 mm
|
46 mm
|
29 mm
|
30
|
50 mm
|
17 mm
|
80 mm
|
25 mm
|
0,44 kg
|
0,3 mm
|
M8x20
|
20 mm
|
81
|
| ||
|
Hydrauliikka nivelvarsi
Tuotenumero:
SIR25ES
Kopioitu!
|
7 mm
|
21 mm
|
20 mm
|
23 mm
|
56 mm
|
25 mm
|
46 mm
|
35,5 mm
|
48
|
50 mm
|
17 mm
|
80 mm
|
25 mm
|
0,47 kg
|
0,6 mm
|
M8x20
|
25 mm
|
72
|
| ||
|
Hydrauliikka nivelvarsi
Tuotenumero:
SIR30ES
Kopioitu!
|
6 mm
|
26 mm
|
22 mm
|
28 mm
|
64 mm
|
32 mm
|
50 mm
|
40,7 mm
|
62
|
60 mm
|
23 mm
|
94 mm
|
30 mm
|
0,77 kg
|
0,6 mm
|
M8x25
|
30 mm
|
106
|
| ||
|
Hydrauliikka nivelvarsi
Tuotenumero:
SIR35ES
Kopioitu!
|
6 mm
|
28 mm
|
25 mm
|
30 mm
|
78 mm
|
40 mm
|
66 mm
|
47 mm
|
79
|
70 mm
|
29 mm
|
112 mm
|
38 mm
|
1,24 kg
|
0,6 mm
|
M10x30
|
35 mm
|
153
|
| ||
|
Hydrauliikka nivelvarsi
Tuotenumero:
SIR40ES
Kopioitu!
|
7 mm
|
33 mm
|
28 mm
|
35 mm
|
94 mm
|
49 mm
|
76 mm
|
53 mm
|
99
|
85 mm
|
36 mm
|
135 mm
|
45 mm
|
2,12 kg
|
0,6 mm
|
M10x35
|
40 mm
|
250
|
| ||
|
Hydrauliikka nivelvarsi
Tuotenumero:
SIR50ES
Kopioitu!
|
6 mm
|
37 mm
|
35 mm
|
40 mm
|
116 mm
|
61 mm
|
90 mm
|
66 mm
|
156
|
105 mm
|
45 mm
|
168 mm
|
55 mm
|
3,74 kg
|
0,6 mm
|
M12x40
|
50 mm
|
365
|
| ||
|
Hydrauliikka nivelvarsi
Tuotenumero:
SIR60ES
Kopioitu!
|
6 mm
|
46 mm
|
44 mm
|
50 mm
|
130 mm
|
75 mm
|
120 mm
|
80 mm
|
245
|
130 mm
|
59 mm
|
200 mm
|
65 mm
|
6,49 kg
|
1 mm
|
M16x45
|
60 mm
|
400
|
| ||
|
Hydrauliikka nivelvarsi
Tuotenumero:
SIR70ES
Kopioitu!
|
6 mm
|
51 mm
|
49 mm
|
55 mm
|
154 mm
|
86 mm
|
130 mm
|
92 mm
|
313
|
150 mm
|
66 mm
|
232 mm
|
75 mm
|
9,88 kg
|
1 mm
|
M16x50
|
70 mm
|
540
|
| ||
|
Hydrauliikka nivelvarsi
Tuotenumero:
SIR80ES
Kopioitu!
|
6 mm
|
55 mm
|
55 mm
|
60 mm
|
176 mm
|
105 mm
|
160 mm
|
105 mm
|
400
|
170 mm
|
81 mm
|
265 mm
|
80 mm
|
14,2 kg
|
1 mm
|
M20x55
|
80 mm
|
670
|
| ||
|
Hydrauliikka nivelvarsi
Tuotenumero:
SIR100ES
Kopioitu!
|
7 mm
|
65 mm
|
70 mm
|
70 mm
|
231 mm
|
138 mm
|
200 mm
|
130 mm
|
607
|
235 mm
|
111 mm
|
360 mm
|
105 mm
|
32,14 kg
|
1 mm
|
M24x65
|
100 mm
|
1120
|
| ||
|
Hydrauliikka nivelvarsi
Tuotenumero:
SIR110ES
Kopioitu!
|
6 mm
|
74 mm
|
70 mm
|
80 mm
|
266 mm
|
152 mm
|
220 mm
|
140 mm
|
654
|
265 mm
|
125 mm
|
407 mm
|
115 mm
|
47,6 kg
|
1 mm
|
M24x80
|
110 mm
|
1700
|
| ||
|
Hydrauliikka nivelvarsi
Tuotenumero:
SIR120ES
Kopioitu!
|
6 mm
|
84 mm
|
85 mm
|
90 mm
|
340 mm
|
172 mm
|
257 mm
|
160 mm
|
950
|
310 mm
|
135 mm
|
490 mm
|
140 mm
|
72 kg
|
|
M24x80
|
120 mm
|
2900
|
|
