LS

SK..ES teräs/teräs nivelpäät

Standardoitu laakeri

Nivelpäät ovat standardoituja laakereita, jotka sopivat erityisen hyvin käyttökohteisiin, joissa heilahdukset ja kallistukset tapahtuvat suhteellisen hitaasti.
  • Hitsattava ja taottu
  • Pyöreä poikkipinta
  • Jälkivoideltava
  • asennusta helpottava ohjaustappi

Valitse tuote

Valitse tuote

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Valitse tuote

Tekniset tiedot

a 10 mm
B 10 mm
C1 8 mm
d2 34 mm
d5 17,5 mm
d6 3 mm
dk 18 mm
Dynaaminen laakerin kestävyys DYN 10
e 2 mm
h 27 mm
I2 44 mm
I7 17,5 mm
Paino 0,066 kg
rs min. 0,3 mm
Sisämitta d 12 mm
Staattinen kantokyky DYN 21

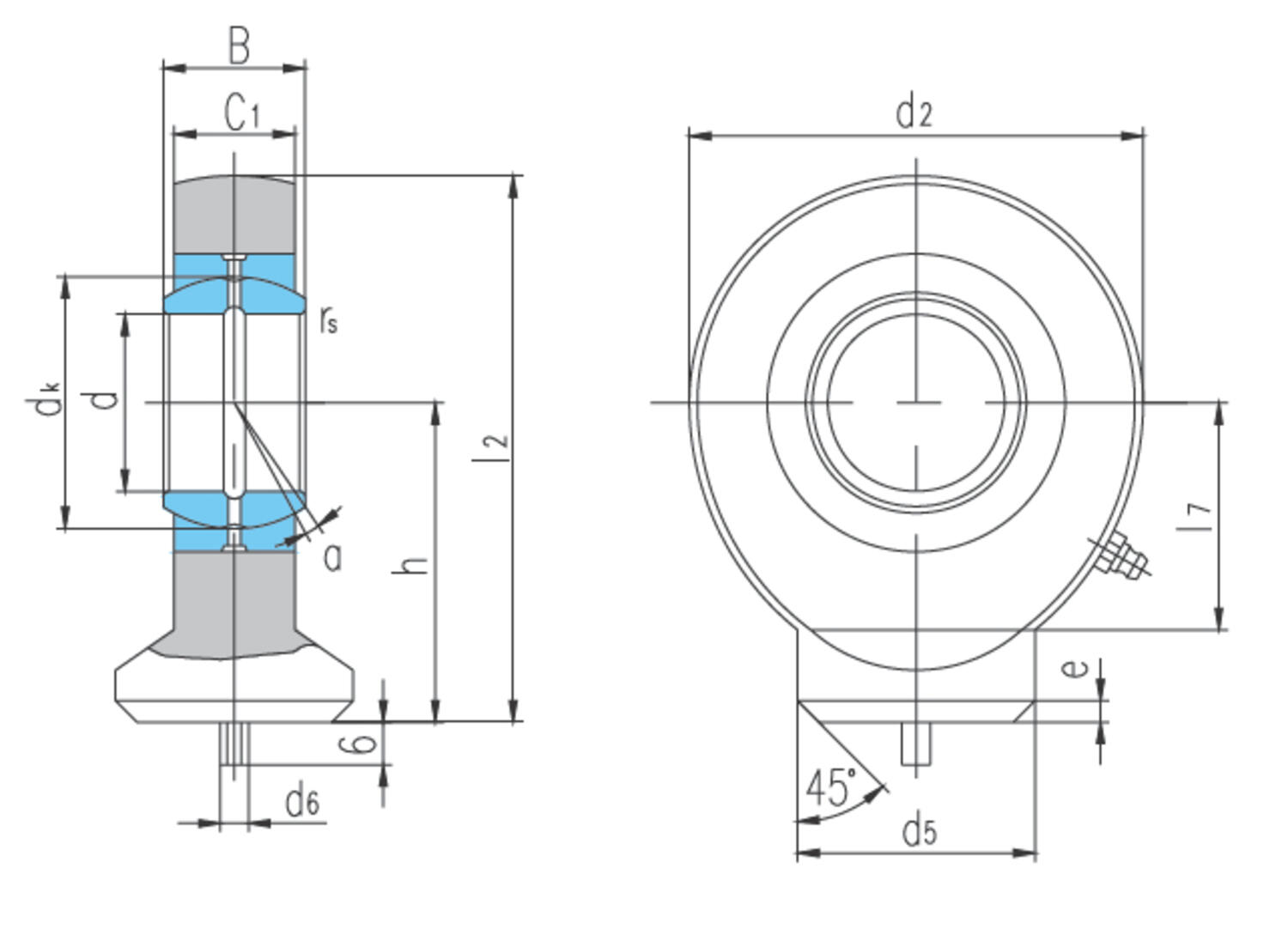

Mitat ja kytkennät

Tuotekuvaus

KÄYTTÖALUEET

Nivelpäät ovat standardoituja laakereita, jotka sopivat erityisen hyvin käyttökohteisiin, joissa heilahdukset ja kallistukset tapahtuvat suhteellisen hitaasti. Koska laakerit ovat itsesäätyviä, säätöliike voi suuntautua mihin suuntaan tahansa. Ne soveltuvatkin käyttökohteisiin, joissa vaaditaan kääntökykyä. Sisärenkaan pallomainen kupera ulkokehä vastaa ulkorenkaan pallomaista mutta koveraa sisäkehää. Laakerityyppi kestää pyörivää ja vaihtelevaa kuormitusta sekä staattista kuormitusta.

Teräs/teräs-liukupinta on käsitelty voiteluaineella asennuksen helpottamiseksi. Voitelun helpottamiseksi tuotteessa on uurrettu voiteluainetasku ja voitelureiät sisä- ja ulkorenkaassa.Voitelu muun muassa pienentää kitkaa ja pidentää laakerin käyttöikää.



Huomioon otettavaa

• Kuormitussuunta: radiaalinen/aksiaalinen Tämä on erittäin tärkeää käytettäessä nivelpäitä. Erityiset tapauskohtaiset

laskelmat ovat tarpeen, jos nivelpäihin kohdistuu aksiaalikuormitusta.

• Kuormituksen tyyppi: staattinen, dynaaminen, vaihteleva, taajuus, ympäristö, epäpuhtaudet, kosteus, lämpötila, tilantarve, asennustapa.

Tarvikkeet

Lisää luettavaa

AC-induktiomoottorit hammasvaihteella
Tuoteuutiset

AC-induktiomoottorit hammasvaihteella

Zhongda Motorsin Micro AC -sarja tarjoaa kompaktin ja suorituskykyisen ratkaisun teollisuuden vaativiin käyttökohteisiin. Lue lisää!

LAN-kaapelit tiedonsiirtoon
Tuoteuutiset

LAN-kaapelit – Luotettavaa tiedonsiirtoa vaativiin olosuhteisiin

Bitnerin LAN-kaapelivalikoima tarjoaa kattavan ratkaisun, kun tarvitaan laadukkaita, turvallisia ja suorituskykyisiä tiedonsiirtokaapeleita teollisuusympäristöihin, rakennusautomaatioon tai kiinteistöjen IT-verkkoratkaisuihin.

OEM Invitational Golf 2025

OEM Invitational Golf XIV 2025

Neljästoista OEM Invitational Golf pelattiin vaihtelevassa säässä, mutta birdiet, bogeyt ja hyvät naurut pitivät tunnelman korkealla koko 18 reiän ajan. Pääsponsorina toimi Molex.

Turvavaloverhojen lockout-ratkaisu
Tuoteuutiset

Lockout-laite nyt saatavilla turvavaloverhoihin

Helppokäyttöinen ja valoverhon sivuun helposti asennettava Lockout-laite tarjoaa tehokkaan tavan estää koneen tahaton käynnistyminen huoltotöiden aikana.

Jungin kaksoisruuvipumput
Tuoteuutiset

Jungin kaksoisruuvipumput

Jung Process Systems on erikoistunut hygienisiin ruostumattomasta teräksestä valmistettuihin kaksoisruuvipumppuihin.

Flexa ROHRflex DUO -suojaletku
Tuoteuutiset

ROHRflex DUO – Kaksiosainen suojaletku, joka säästää aikaa ja vaivaa

ROHRflex DUO on Flexan kehittämä kaksiosainen, uudelleensuljettava suojaletku, joka tarjoaa erinomaisen ratkaisun kaapeleiden suojaamiseen erityisesti jälkiasennuksissa ja korjauksissa.

Suosikit Tilausnumero: a B C1 d2 d5 d6 dk Dynaaminen laakerin kestävyys DYN e h I2 I7 Paino rs min. Sisämitta d Staattinen kantokyky DYN Hinta

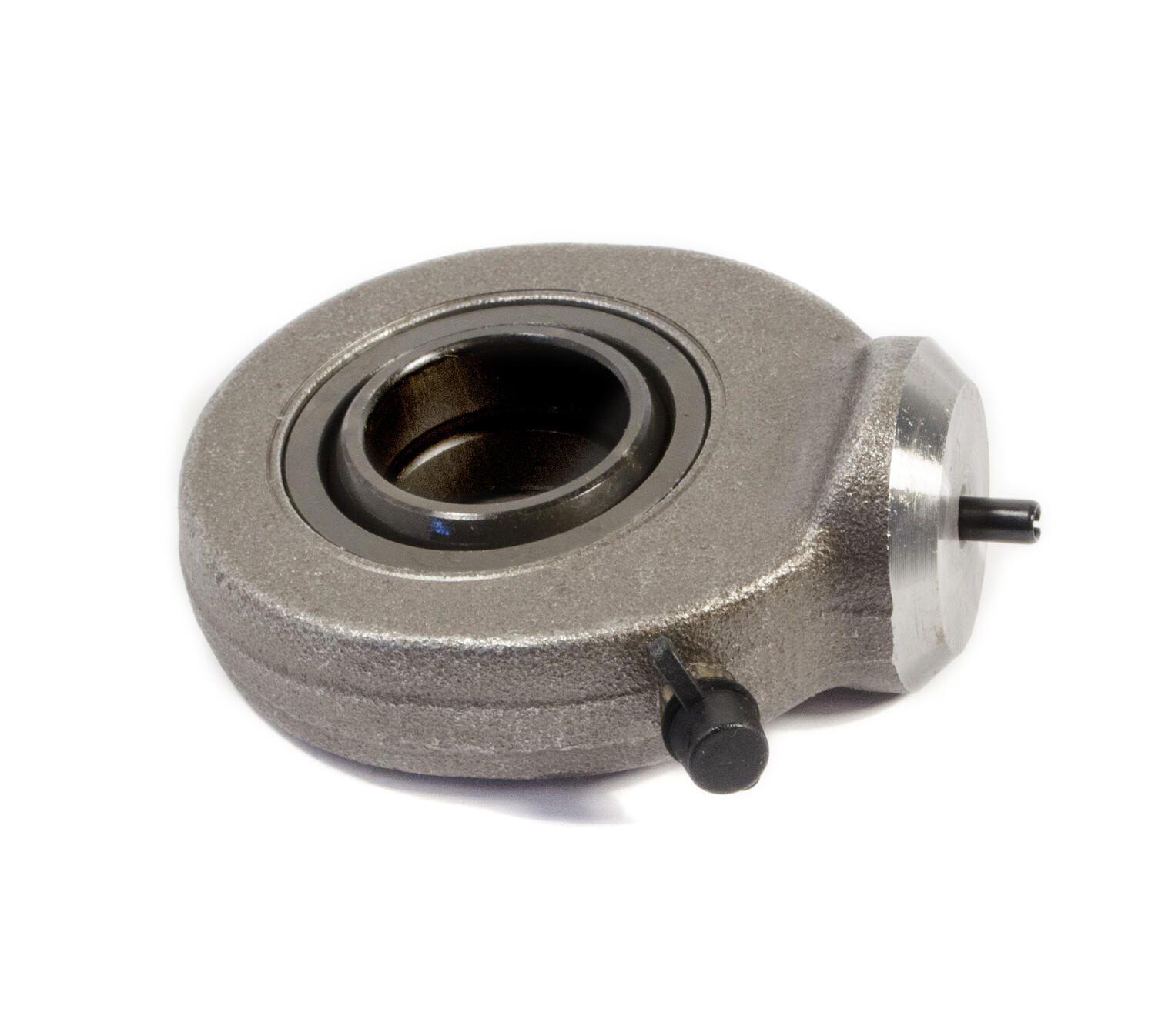

Hitsattava nivelpää
Hitsattava nivelpää
Tuotenumero:
SK12E Kopioitu!
10 mm
10 mm
8 mm
34 mm
17,5 mm
3 mm
18 mm
10
2 mm
27 mm
44 mm
17,5 mm
0,066 kg
0,3 mm
12 mm
21
Hitsattava nivelpää
Hitsattava nivelpää
Tuotenumero:
SK15ES Kopioitu!
8 mm
12 mm
10 mm
40 mm
21 mm
4 mm
22 mm
16
2,5 mm
31 mm
51 mm
20 mm
0,12 kg
0,3 mm
15 mm
32
Hitsattava nivelpää
Hitsattava nivelpää
Tuotenumero:
SK17ES Kopioitu!
10 mm
14 mm
11 mm
46 mm
24 mm
4 mm
25 mm
21
3 mm
35 mm
58 mm
23 mm
0,18 kg
0,3 mm
17 mm
40
Hitsattava nivelpää
Hitsattava nivelpää
Tuotenumero:
SK20ES Kopioitu!
9 mm
16 mm
13 mm
53 mm
27,5 mm
4 mm
29 mm
30
3 mm
38 mm
64,5 mm
27,5 mm
0,26 kg
0,3 mm
20 mm
54
Hitsattava nivelpää
Hitsattava nivelpää
Tuotenumero:
SK25ES Kopioitu!
7 mm
20 mm
17 mm
64 mm
33,5 mm
4 mm
35,5 mm
48
4 mm
45 mm
77 mm
33 mm
0,45 kg
0,6 mm
25 mm
72
Hitsattava nivelpää
Hitsattava nivelpää
Tuotenumero:
SK30ES Kopioitu!
6 mm
22 mm
19 mm
73 mm
40 mm
4 mm
40,7 mm
62
4 mm
51 mm
87,5 mm
37,5 mm
0,67 kg
0,6 mm
30 mm
95
Hitsattava nivelpää
Hitsattava nivelpää
Tuotenumero:
SK35ES Kopioitu!
6 mm
25 mm
21 mm
82 mm
47 mm
4 mm
47 mm
79
4 mm
61 mm
102 mm
43 mm
1,02 kg
0,6 mm
35 mm
125
Hitsattava nivelpää
Hitsattava nivelpää
Tuotenumero:
SK40ES Kopioitu!
7 mm
28 mm
23 mm
92 mm
52 mm
4 mm
53 mm
99
5 mm
69 mm
115 mm
48 mm
1,4 kg
0,6 mm
40 mm
156
Hitsattava nivelpää
Hitsattava nivelpää
Tuotenumero:
SK45ES Kopioitu!
7 mm
32 mm
27 mm
102 mm
58 mm
6 mm
60 mm
127
5 mm
77 mm
128 mm
52 mm
1,93 kg
0,6 mm
45 mm
208
Hitsattava nivelpää
Hitsattava nivelpää
Tuotenumero:
SK50ES Kopioitu!
6 mm
35 mm
30 mm
112 mm
62 mm
6 mm
66 mm
156
6 mm
88 mm
144 mm
59 mm
2,69 kg
0,6 mm
50 mm
250
Hitsattava nivelpää
Hitsattava nivelpää
Tuotenumero:
SK60ES Kopioitu!
6 mm
44 mm
38 mm
135 mm
70 mm
6 mm
80 mm
245
8 mm
100 mm
167,5 mm
72,5 mm
4,6 kg
1 mm
60 mm
390
Hitsattava nivelpää
Hitsattava nivelpää
Tuotenumero:
SK70ES Kopioitu!
6 mm
49 mm
42 mm
160 mm
80 mm
6 mm
92 mm
313
10 mm
115 mm
195 mm
85,5 mm
7 kg
1 mm
70 mm
510
Hitsattava nivelpää
Hitsattava nivelpää
Tuotenumero:
SK80ES Kopioitu!
6 mm
55 mm
47 mm
180 mm
95 mm
6 mm
105 mm
400
10 mm
141 mm
231 mm
98 mm
11 kg
1 mm
80 mm
620
