LS

SF..ES teräs/teräs nivelpäät

Standardoitu laakeri

Koska laakerit ovat itsesäätyviä, säätöliike voi suuntautua mihin suuntaan tahansa. Ne soveltuvatkin käyttökohteisiin, joissa vaaditaan kääntökykyä.
  • Hitsattava
  • Suorakulmainen poikkipinta
  • Taottu

Valitse tuote

Valitse tuote

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Äänitiedostot

Valitse tuote

Tekniset tiedot

a 9 mm
B 16 mm
C1 19 mm
d2 50 mm
dk 29 mm
Dynaaminen laakerin kestävyys DYN 30
h 38 mm
I2 63 mm
Paino 0,36 kg
rs min. 0,3 mm
Sisämitta d 20 mm
Staattinen kantokyky DYN 67

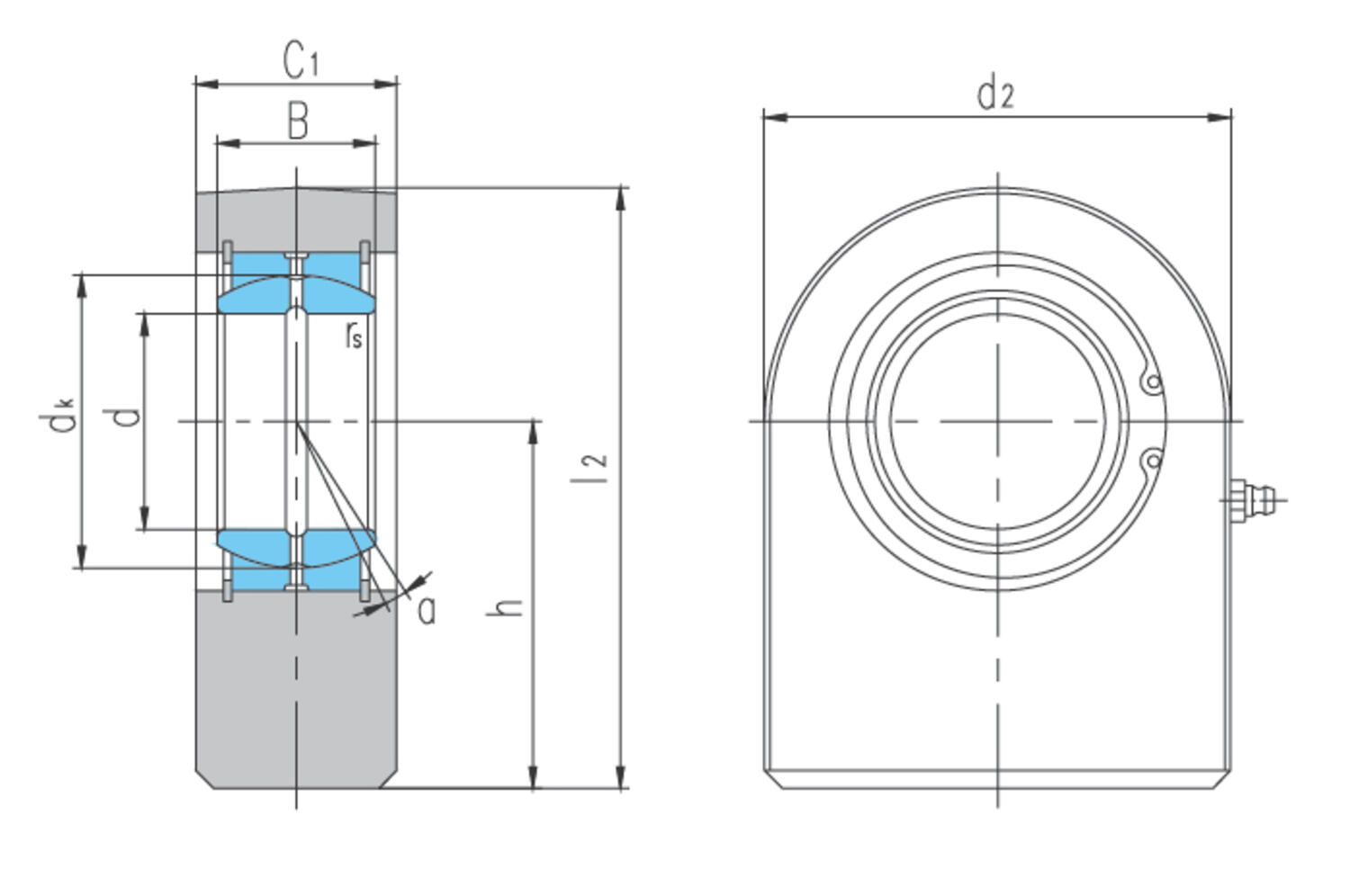

Mitat ja kytkennät

Tuotekuvaus

KÄYTTÖALUEET

Nivelpäät ovat standardoituja laakereita, jotka sopivat erityisen hyvin käyttökohteisiin, joissa heilahdukset ja kallistukset tapahtuvat suhteellisen hitaasti. Koska laakerit ovat itsesäätyviä,säätöliike voi suuntautua mihin suuntaan tahansa. Ne soveltuvatkin käyttökohteisiin, joissa vaaditaan kääntökykyä. Sisärenkaan pallomainen kupera ulkokehä vastaa ulkorenkaan pallomaista mutta koveraa sisäkehää. Laakerityyppi kestää pyörivää ja vaihtelevaa kuormitusta sekä staattista kuormitusta.

Teräs/teräs-liukupinta on käsitelty voiteluaineella asennuksenhelpottamiseksi. Voitelun helpottamiseksi tuotteessa on uurrettu voiteluainetasku ja voitelureiät sisä- ja ulkorenkaassa.Voitelu muun muassa pienentää kitkaa ja pidentää laakerin käyttöikää.



Huomioon otettavaa

• Kuormitussuunta: radiaalinen/aksiaalinen Tämä on erittäin tärkeää käytettäessä nivelpäitä. Erityiset tapauskohtaiset

laskelmat ovat tarpeen, jos nivelpäihin kohdistuu aksiaalikuormitusta.

• Kuormituksen tyyppi: staattinen, dynaaminen, vaihteleva, taajuus, ympäristö, epäpuhtaudet, kosteus, lämpötila, tilantarve, asennustapa.

Tarvikkeet



Äänitiedostot

Lisää luettavaa

igus FDA-nivelpää
Tuoteuutiset

Huoltovapaa FDA-nivelpää tehostaa elintarviketeollisuuden linjastojen käyttöä

FDA-hyväksytty nivelpää, jota ei tarvitse voidella linjaston pesun jälkeen. Tämä nivelpää säästää aikaa ja rahaa.

LS nivellaakerit ja nivelpäät
Tuoteuutiset

Laadukkaat ja tunnetut LS nivellaakerit ja nivelpäät

LS tarjoaa laajan tuotevalikoiman nivellaakereita, nivelpäitä, aksiaalinivellaakereita sekä viistonivellaakereita.

kestävää tuotantoa igukselta
Tuoteuutiset

Kestävää tuotantoa igukselta

Igus panostaa vahvasti kestävään kehitykseen hankkimalla laitteita, jotka tukevat ympäristöystävällistä tuotantoa. Lue lisää!

Siemens safety-infotilaisuudet
Yleistä

Siemens energianmittaus ja käynnistysratkaisut -Infotilaisuudet

Siemens järjestää Energianmittaus ja käynnistysratkaisut-infotilaisuudet Turussa, Tampereella ja Jyväskylässä 3.-5.3.2026. Tervetuloa!

igus oikea ethernet-kaapeli
Tuki

Mikä Ethernet-kaapeli sopii parhaiten tarpeisiini?

Tämä artikkeli auttaa sinua löytämään parhaimman Ethernet-kaapelin tarpeisiisi!

yksijohtiminen moottorikaapeli igus
Tuki

Johtimet moottorikäyttöön ovat kaapelia tehokkaampi valinta

Yksittäiset johtimet moottorikaapelin sijasta ovat tehokkaampi valinta vaativiin sovelluksiin. Tutustu artikkeliin!

Suosikit Tilausnumero: a B C1 d2 dk Dynaaminen laakerin kestävyys DYN h I2 Paino rs min. Sisämitta d Staattinen kantokyky DYN Hinta
Hitsattava nivelpää
Tuotenumero:
SF20ES Kopioitu!
9 mm
16 mm
19 mm
50 mm
29 mm
30
38 mm
63 mm
0,36 kg
0,3 mm
20 mm
67
Hitsattava nivelpää
Tuotenumero:
SF25ES Kopioitu!
7 mm
20 mm
23 mm
55 mm
35,5 mm
48
45 mm
72,5 mm
0,53 kg
0,6 mm
25 mm
69
Hitsattava nivelpää
Tuotenumero:
SF30ES Kopioitu!
6 mm
22 mm
28 mm
65 mm
40,7 mm
62
51 mm
83,5 mm
0,85 kg
0,6 mm
30 mm
118
Hitsattava nivelpää
Tuotenumero:
SF35ES Kopioitu!
6 mm
25 mm
30 mm
83 mm
47 mm
79
61 mm
102,5 mm
1,5 kg
0,6 mm
35 mm
196
Hitsattava nivelpää
Tuotenumero:
SF40ES Kopioitu!
7 mm
28 mm
35 mm
100 mm
53 mm
99
69 mm
119 mm
2,42 kg
0,6 mm
40 mm
305
Hitsattava nivelpää
Tuotenumero:
SF45ES Kopioitu!
7 mm
32 mm
40 mm
110 mm
60 mm
127
77 mm
132 mm
3,39 kg
0,6 mm
45 mm
386
Hitsattava nivelpää
Tuotenumero:
SF50ES Kopioitu!
6 mm
35 mm
40 mm
123 mm
66 mm
156
88 mm
149,5 mm
4,24 kg
0,6 mm
50 mm
441
Hitsattava nivelpää
Tuotenumero:
SF60ES Kopioitu!
6 mm
44 mm
50 mm
140 mm
80 mm
245
100 mm
170 mm
7,1 kg
1 mm
60 mm
570
Hitsattava nivelpää
Tuotenumero:
SF70ES Kopioitu!
6 mm
49 mm
55 mm
164 mm
92 mm
313
115 mm
197 mm
10,7 kg
1 mm
70 mm
724
Hitsattava nivelpää
Tuotenumero:
SF80ES Kopioitu!
6 mm
55 mm
60 mm
180 mm
105 mm
400
141 mm
231 mm
15,1 kg
1 mm
80 mm
804
Hitsattava nivelpää
Tuotenumero:
SF100ES Kopioitu!
7 mm
70 mm
70 mm
250 mm
130 mm
607
170 mm
295 mm
33,1 kg
1 mm
100 mm
1516
