LS

SI..C teräs-kovakromi/PTFE nivelpäät

Standardoitu laakeri

Koska laakerit ovat itsesäätyviä, säätöliike voi suuntautua mihin suuntaan tahansa. Ne soveltuvatkin käyttökohteisiin, joissa vaaditaan kääntökykyä.
  • Sisäkierre
  • Oikea- tai vasenkätinen kierre (L)
  • Huoltovapaa, teräs-kovakromi/ PTFE-komposiitti – ei saa voidella

Valitse tuote

Valitse tuote

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Äänitiedostot

Valitse tuote

Tekniset tiedot

a 13 mm
B 6 mm
C1 max 4,5 mm
d2 21 mm
d3 11 mm
d4 13 mm
dk 10 mm
Dynaaminen laakerin kestävyys DYN 3.6
h1 30 mm
I3 min 11 mm
I4 40,5 mm
I5 5 mm
I7 11,5 mm
Paino 0,021 kg
rs min. 0,3 mm
Sisämitta d 6 mm
Staattinen kantokyky DYN 8.1
W 11 mm

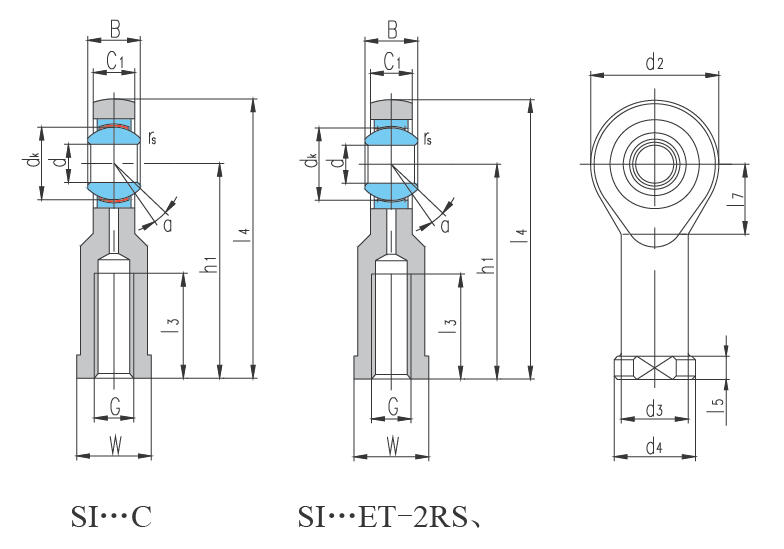

Mitat ja kytkennät

Tuotekuvaus

KÄYTTÖALUEET

Nivelpäät ovat standardoituja laakereita, jotka sopivat erityisen hyvin käyttökohteisiin, joissa heilahdukset ja kallistukset tapahtuvat suhteellisen hitaasti. Koska laakerit ovat itsesäätyviä,säätöliike voi suuntautua mihin suuntaan tahansa. Ne soveltuvatkin käyttökohteisiin, joissa vaaditaan kääntökykyä. Sisärenkaan pallomainen kupera ulkokehä vastaa ulkorenkaan pallomaista mutta koveraa sisäkehää.Laakerityyppi kestää pyörivää ja vaihtelevaa kuormitusta sekä staattista kuormitusta.

Liukupinta on valmistettu teräksestä-kovakromista ja PTFE-komposiitista. Tuote on huoltovapaa, eikä sitä tarvitse voidella käytön aikana vapautuvien PTFE-hiukkastenansiosta.Voitelu lyhentää laakerin käyttöikää.

Huomioon otettavaa

• Kuormitussuunta: radiaalinen/aksiaalinen Tämä on erittäin tärkeää käytettäessä nivelpäitä. Erityiset tapauskohtaiset

laskelmat ovat tarpeen, jos nivelpäihin kohdistuu aksiaalikuormitusta.

• Kuormituksen tyyppi: staattinen, dynaaminen, vaihteleva, taajuus, ympäristö, epäpuhtaudet, kosteus, lämpötila, tilantarve, asennustapa.

Tarvikkeet

Saatat olla kiinnostunut näistä



Äänitiedostot

Lisää luettavaa

igus FDA-nivelpää
Tuoteuutiset

Huoltovapaa FDA-nivelpää tehostaa elintarviketeollisuuden linjastojen käyttöä

FDA-hyväksytty nivelpää, jota ei tarvitse voidella linjaston pesun jälkeen. Tämä nivelpää säästää aikaa ja rahaa.

LS nivellaakerit ja nivelpäät
Tuoteuutiset

Laadukkaat ja tunnetut LS nivellaakerit ja nivelpäät

LS tarjoaa laajan tuotevalikoiman nivellaakereita, nivelpäitä, aksiaalinivellaakereita sekä viistonivellaakereita.

kestävää tuotantoa igukselta
Tuoteuutiset

Kestävää tuotantoa igukselta

Igus panostaa vahvasti kestävään kehitykseen hankkimalla laitteita, jotka tukevat ympäristöystävällistä tuotantoa. Lue lisää!

Siemens safety-infotilaisuudet
Yleistä

Siemens energianmittaus ja käynnistysratkaisut -Infotilaisuudet

Siemens järjestää Energianmittaus ja käynnistysratkaisut-infotilaisuudet Turussa, Tampereella ja Jyväskylässä 3.-5.3.2026. Tervetuloa!

igus oikea ethernet-kaapeli
Tuki

Mikä Ethernet-kaapeli sopii parhaiten tarpeisiini?

Tämä artikkeli auttaa sinua löytämään parhaimman Ethernet-kaapelin tarpeisiisi!

yksijohtiminen moottorikaapeli igus
Tuki

Johtimet moottorikäyttöön ovat kaapelia tehokkaampi valinta

Yksittäiset johtimet moottorikaapelin sijasta ovat tehokkaampi valinta vaativiin sovelluksiin. Tutustu artikkeliin!

Suosikit Tilausnumero: a B C1 max d2 d3 d4 dk Dynaaminen laakerin kestävyys DYN h1 I3 min I4 I5 I7 Paino rs min. Sisämitta d Staattinen kantokyky DYN W Hinta
Huoltovapaa nivelpää sisäkierre
Huoltovapaa nivelpää sisäkierre
Tuotenumero:
SI06C Kopioitu!
13 mm
6 mm
4,5 mm
21 mm
11 mm
13 mm
10 mm
3.6
30 mm
11 mm
40,5 mm
5 mm
11,5 mm
0,021 kg
0,3 mm
6 mm
8.1
11 mm
Huoltovapaa nivelpää sisäkierre
Huoltovapaa nivelpää sisäkierre
Tuotenumero:
SI08C Kopioitu!
15 mm
8 mm
6,5 mm
24 mm
13 mm
16 mm
13 mm
5.8
36 mm
15 mm
48 mm
5 mm
13 mm
0,039 kg
0,3 mm
8 mm
12.9
13 mm
Huoltovapaa nivelpää sisäkierre
Huoltovapaa nivelpää sisäkierre
Tuotenumero:
SI10C Kopioitu!
12 mm
9 mm
7,5 mm
29 mm
16 mm
19 mm
16 mm
8.6
43 mm
20 mm
57,5 mm
6,5 mm
15 mm
0,065 kg
0,3 mm
10 mm
17.600000000000001
16 mm
Huoltovapaa nivelpää sisäkierre
Huoltovapaa nivelpää sisäkierre
Tuotenumero:
SI12C Kopioitu!
10 mm
10 mm
8,5 mm
34 mm
19 mm
22 mm
18 mm
11
50 mm
23 mm
67 mm
7 mm
18 mm
0,096 kg
0,3 mm
12 mm
24.5
18 mm
Huoltovapaa nivelpää sisäkierre
Huoltovapaa nivelpää sisäkierre
Tuotenumero:
SI15C Kopioitu!
8 mm
12 mm
10,5 mm
40 mm
21 mm
26 mm
22 mm
18
61 mm
30 mm
81 mm
8 mm
21 mm
0,16 kg
0,3 mm
15 mm
36
21 mm
Huoltovapaa nivelpää sisäkierre
Huoltovapaa nivelpää sisäkierre
Tuotenumero:
SI17C Kopioitu!
10 mm
14 mm
11,5 mm
46 mm
25 mm
29 mm
25 mm
22
67 mm
34 mm
90 mm
10 mm
25,5 mm
0,24 kg
0,3 mm
17 mm
45
25,5 mm
Huoltovapaa nivelpää sisäkierre
Huoltovapaa nivelpää sisäkierre
Tuotenumero:
SI20C Kopioitu!
9 mm
20 mm
13,5 mm
53 mm
28 mm
34 mm
29 mm
31
77 mm
40 mm
103,5 mm
10 mm
37,5 mm
0,35 kg
0,3 mm
20 mm
60
37,5 mm
Huoltovapaa nivelpää sisäkierre
Huoltovapaa nivelpää sisäkierre
Tuotenumero:
SI25C Kopioitu!
7 mm
25 mm
18 mm
64 mm
35 mm
42 mm
35,5 mm
51
94 mm
48 mm
126 mm
12 mm
47 mm
0,66 kg
0,6 mm
25 mm
83
47 mm
Huoltovapaa nivelpää sisäkierre
Huoltovapaa nivelpää sisäkierre
Tuotenumero:
SI30C Kopioitu!
6 mm
30 mm
20 mm
73 mm
42 mm
50 mm
40,7 mm
65
110 mm
56 mm
146,5 mm
15 mm
57 mm
0,98 kg
0,6 mm
30 mm
110
57 mm
