LS

SIBP..S teräs-kovakromi/pronssi nivelpäät

Standardoitu laakeri

Nivelpäät ovat standardoituja laakereita, jotka sopivat erityisen hyvin käyttökohteisiin, joissa heilahdukset ja kallistukset tapahtuvat suhteellisen hitaasti
  • Sisäkierre
  • Oikea- tai vasenkätinen kierre (L)
  • Nivelpää liukupintayhdistelmällä teräs-kovakromi/pronssi – vaatii huoltoa

Valitse tuote

Valitse tuote

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Valitse tuote

Tekniset tiedot

a 13 mm
B 8 mm
C1 max 6 mm
d2 16 mm
d3 9 mm
d4 11 mm
dk 11,112 mm
Dynaaminen laakerin kestävyys DYN 3.3
h1 27 mm
I3 min 14 mm
I4 35 mm
I5 4 mm
I7 8 mm
Paino 0,016 kg
rs min. 0,3 mm
Sisämitta d 5 mm
Staattinen kantokyky DYN 4.0999999999999996
W 9 mm

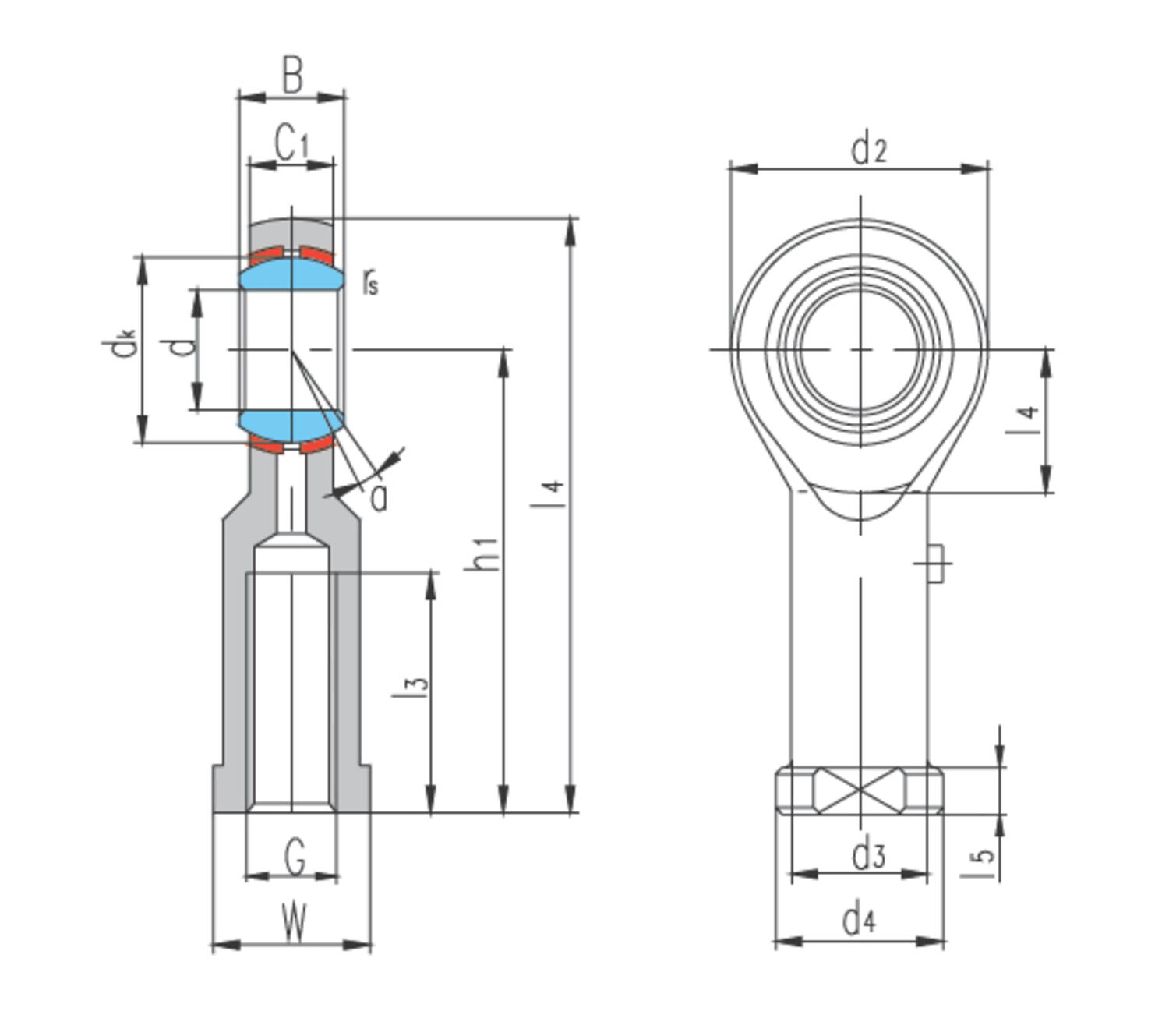

Mitat ja kytkennät

Tuotekuvaus

KÄYTTÖALUEET

Nivelpäät ovat standardoituja laakereita, jotka sopivat erityisen hyvin käyttökohteisiin, joissa heilahdukset ja kallistukset tapahtuvat suhteellisen hitaasti. Koska laakerit ovat itsesäätyviä, säätöliike voi suuntautua mihin suuntaan tahansa. Ne soveltuvatkin käyttökohteisiin, joissa vaaditaan kääntökykyä. Sisärenkaan pallomainen kupera ulkokehä vastaa ulkorenkaan pallomaista mutta koveraa sisäkehää. Laakerityyppi kestää pyörivää ja vaihtelevaa kuormitusta sekä staattista kuormitusta.

Teräs/pronssi-liukupinta on käsitelty voiteluaineella asennuksen helpottamiseksi. Voitelun helpottamiseksi tuotteessa on uurrettu voiteluainetasku ja voitelureiät sisä- ja ulkorenkaassa. Voitelu muun muassa pienentää kitkaa ja pidentää laakerin käyttöikää.


Vasenkätinen = L

Huomioon otettavaa

• Kuormitussuunta: radiaalinen/aksiaalinen Tämä on erittäin tärkeää käytettäessä nivelpäitä. Erityiset tapauskohtaiset

laskelmat ovat tarpeen, jos nivelpäihin kohdistuu aksiaalikuormitusta.

• Kuormituksen tyyppi: staattinen, dynaaminen, vaihteleva, taajuus, ympäristö, epäpuhtaudet, kosteus, lämpötila, tilantarve, asennustapa.

Tarvikkeet

Saatat olla kiinnostunut näistä

Lisää luettavaa

Flexa ROHRflex DUO -suojaletku
Tuoteuutiset

ROHRflex DUO – Kaksiosainen suojaletku, joka säästää aikaa ja vaivaa

ROHRflex DUO on Flexan kehittämä kaksiosainen, uudelleensuljettava suojaletku, joka tarjoaa erinomaisen ratkaisun kaapeleiden suojaamiseen erityisesti jälkiasennuksissa ja korjauksissa.

Konenäön tuki Tommi Laine
Yleistä

Tarkennuksessa Tommi Laine – ratkaisut kirkkaana mielessä

Tommi on konenäön tekninen tuki, joka tuntee laitteet läpikotaisin. Kun eteen tulee kinkkinen pulma, Tommi on se tyyppi, jolta löytyy ratkaisu!

MotionCam-3D Color 3D-skanneri seuraavalle tasolle sinisen laserin ansiosta.
Tuoteuutiset

MotionCam-3D Color skanneri seuraavalle tasolle sinisen laserin ansiosta

Uudistettu laserteknologia, älykkäät komponenttiparannukset ja jopa 50 % parempi skannauskyky!

Vakuumin ABC Opas vakuumitekniikkaan ja älykkäisiin ratkaisuihin
Tuki

Vakuumin ABC – Opas vakuumitekniikkaan ja älykkäisiin ratkaisuihin

Tähän oppaaseen olemme koonneet keskeiset periaatteet vakuumitekniikasta ja vinkkejä oikeiden tuotteiden valintaan eri käyttökohteisiin.

Räätälöidyt led-profiilivalaisimet teollisuuteen
Tuki

LED-profiilivalaisimet teollisuuden tarpeisiin

Tarjoamme asiakkaillemme mittatilaustyönä valmistetut laadukkaat, kompaktit ja edulliset LED-profiilivalaisimet.

Fulling Motor askelmoottorit
Tuoteuutiset

Tarkkuutta ja luotettavuutta Fulling Motorin askelmoottoreilla

Valikoimamme askelmoottorit tarjoavat tarkan liikkeenhallinnan, kestävyyden ja energiatehokkuuden vaativiin teollisuuden ja automaation sovelluksiin.

Suosikit Tilausnumero: a B C1 max d2 d3 d4 dk Dynaaminen laakerin kestävyys DYN h1 I3 min I4 I5 I7 Paino rs min. Sisämitta d Staattinen kantokyky DYN W Hinta

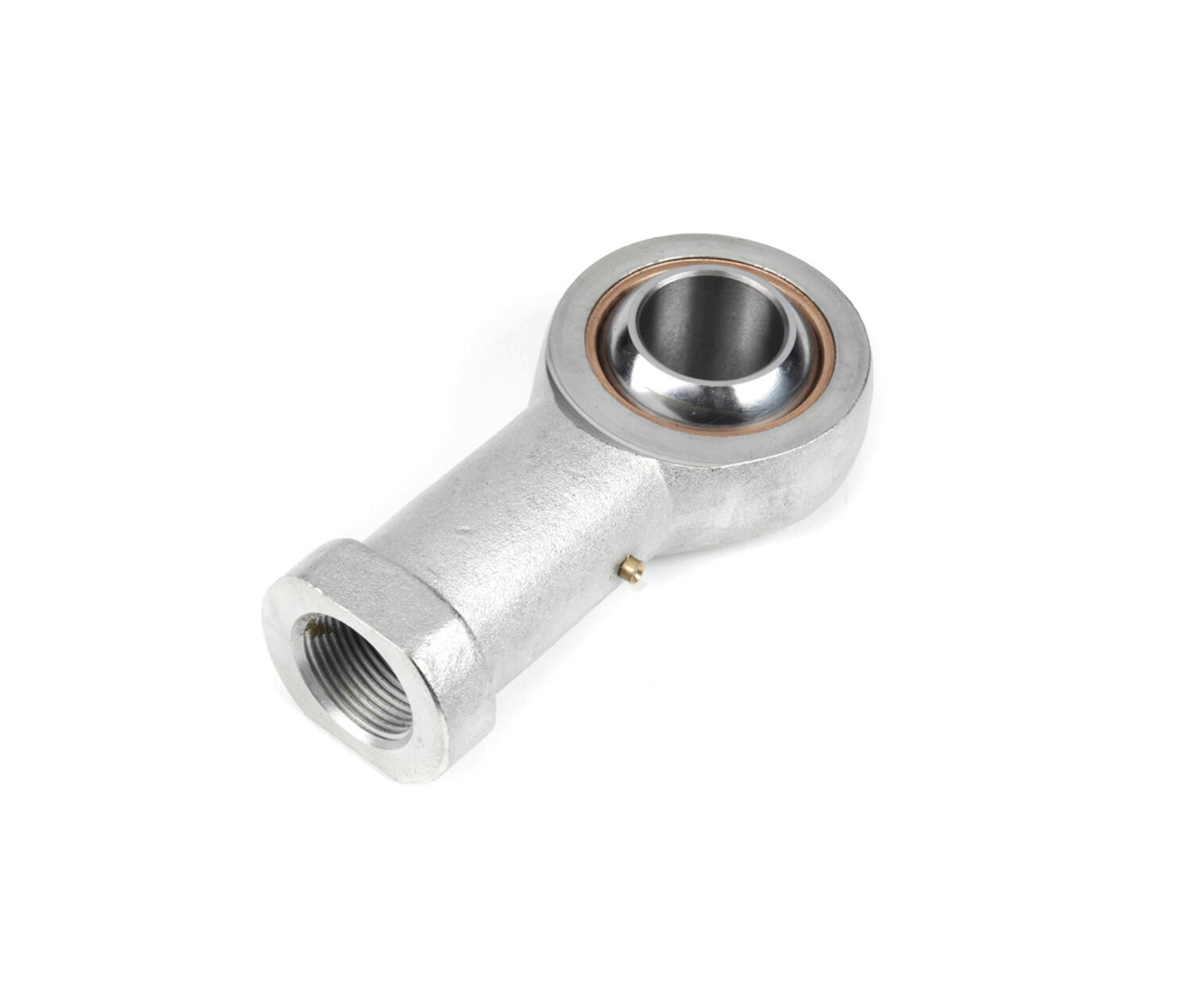

Nivelpää sisäkierre vasen
Nivelpää sisäkierre
Tuotenumero:
SIBP05S Kopioitu!
13 mm
8 mm
6 mm
16 mm
9 mm
11 mm
11,112 mm
3.3
27 mm
14 mm
35 mm
4 mm
8 mm
0,016 kg
0,3 mm
5 mm
4.0999999999999996
9 mm
Nivelpää sisäkierre vasen
Nivelpää sisäkierre
Tuotenumero:
SIBP06S Kopioitu!
13 mm
9 mm
6,75 mm
18 mm
10 mm
13 mm
12,7 mm
4.3
30 mm
14 mm
39 mm
5 mm
9 mm
0,026 kg
0,3 mm
6 mm
5.3
11 mm
Nivelpää sisäkierre vasen
Nivelpää sisäkierre
Tuotenumero:
SIBP08S Kopioitu!
14 mm
12 mm
9 mm
22 mm
12,5 mm
16 mm
15,88 mm
6.8
36 mm
17 mm
47 mm
5 mm
11 mm
0,044 kg
0,3 mm
8 mm
8.5
14 mm
Nivelpää sisäkierre vasen
Nivelpää sisäkierre
Tuotenumero:
SIBP10S Kopioitu!
14 mm
14 mm
10,5 mm
26 mm
15 mm
19 mm
19,05 mm
10
43 mm
21 mm
56 mm
6,5 mm
13 mm
0,072 kg
0,3 mm
10 mm
11
17 mm
Nivelpää sisäkierre vasen
Nivelpää sisäkierre
Tuotenumero:
SIBP12S Kopioitu!
13 mm
16 mm
12 mm
30 mm
17,5 mm
22 mm
22,23 mm
13
50 mm
24 mm
65 mm
6,5 mm
15 mm
0,108 kg
0,3 mm
12 mm
14
19 mm
Nivelpää sisäkierre vasen
Nivelpää sisäkierre
Tuotenumero:
SIBP12SB2 Kopioitu!
13 mm
16 mm
12 mm
30 mm
17,5 mm
22 mm
22,23 mm
13
50 mm
24 mm
65 mm
6,5 mm
15 mm
0,108 kg
0,3 mm
12 mm
14
19 mm
Nivelpää sisäkierre vasen
Nivelpää sisäkierre
Tuotenumero:
SIBP14S Kopioitu!
16 mm
19 mm
13,5 mm
34 mm
20 mm
25 mm
25,4 mm
17
57 mm
27 mm
74 mm
8 mm
16 mm
0,161 kg
0,3 mm
14 mm
20
22 mm
Nivelpää sisäkierre vasen
Nivelpää sisäkierre
Tuotenumero:
SIBP16S Kopioitu!
15 mm
21 mm
15 mm
38 mm
22 mm
27 mm
28,58 mm
21
64 mm
33 mm
83 mm
8 mm
17,5 mm
0,225 kg
0,3 mm
16 mm
25
22 mm
Nivelpää sisäkierre vasen
Nivelpää sisäkierre
Tuotenumero:
SIBP16SB1 Kopioitu!
15 mm
21 mm
15 mm
38 mm
22 mm
27 mm
28,58 mm
21
64 mm
33 mm
83 mm
8 mm
17,5 mm
0,225 kg
0,3 mm
16 mm
25
22 mm
Nivelpää sisäkierre vasen
Nivelpää sisäkierre
Tuotenumero:
SIBP18S Kopioitu!
15 mm
23 mm
16,5 mm
42 mm
25 mm
31 mm
31,75 mm
26
71 mm
36 mm
92 mm
10 mm
19,5 mm
0,295 kg
0,6 mm
18 mm
30
27 mm
Nivelpää sisäkierre vasen
Nivelpää sisäkierre
Tuotenumero:
SIBP20S Kopioitu!
15 mm
25 mm
18 mm
46 mm
27,5 mm
34 mm
34,93 mm
31
77 mm
40 mm
100 mm
10 mm
21,5 mm
0,382 kg
0,6 mm
20 mm
35
30 mm
Nivelpää sisäkierre vasen
Nivelpää sisäkierre
Tuotenumero:
SIBP25S Kopioitu!
15 mm
31 mm
22 mm
60 mm
33,5 mm
42 mm
42,86 mm
47
94 mm
48 mm
124 mm
12 mm
29,5 mm
0,749 kg
0,6 mm
25 mm
65
36 mm
Nivelpää sisäkierre vasen
Nivelpää sisäkierre
Tuotenumero:
SIBP28S Kopioitu!
15 mm
35 mm
25 mm
66 mm
37 mm
46 mm
47,63 mm
59
103 mm
53 mm
136 mm
12 mm
32,5 mm
0,949 kg
0,6 mm
28 mm
77
41 mm
Nivelpää sisäkierre vasen
Nivelpää sisäkierre
Tuotenumero:
SIBP30S Kopioitu!
17 mm
37 mm
25 mm
70 mm
40 mm
50 mm
50,8 mm
63
110 mm
56 mm
145 mm
15 mm
34 mm
1,13 kg
0,6 mm
30 mm
86
41 mm
Nivelpää sisäkierre vasen
Nivelpää sisäkierre vasen
Tuotenumero:
SILBP06S Kopioitu!
13 mm
9 mm
6,75 mm
18 mm
10 mm
13 mm
12,7 mm
4.3
30 mm
14 mm
39 mm
5 mm
9 mm
0,026 kg
0,3 mm
6 mm
5.3
11 mm
Nivelpää sisäkierre vasen
Nivelpää sisäkierre vasen
Tuotenumero:
SILBP08S Kopioitu!
14 mm
12 mm
9 mm
22 mm
12,5 mm
16 mm
15,88 mm
6.8
36 mm
17 mm
47 mm
5 mm
11 mm
0,044 kg
0,3 mm
8 mm
8.5
14 mm
Nivelpää sisäkierre vasen
Nivelpää sisäkierre vasen
Tuotenumero:
SILBP10S Kopioitu!
14 mm
14 mm
10,5 mm
26 mm
15 mm
19 mm
19,05 mm
10
43 mm
21 mm
56 mm
6,5 mm
13 mm
0,072 kg
0,3 mm
10 mm
11
17 mm
Nivelpää sisäkierre vasen
Nivelpää sisäkierre vasen
Tuotenumero:
SILBP12S Kopioitu!
13 mm
16 mm
12 mm
30 mm
17,5 mm
22 mm
22,23 mm
13
50 mm
24 mm
65 mm
6,5 mm
15 mm
0,108 kg
0,3 mm
12 mm
14
19 mm
Nivelpää sisäkierre vasen
Nivelpää sisäkierre vasen
Tuotenumero:
SILBP14S Kopioitu!
16 mm
19 mm
13,5 mm
34 mm
20 mm
25 mm
25,4 mm
17
57 mm
27 mm
74 mm
8 mm
16 mm
0,161 kg
0,3 mm
14 mm
20
22 mm
Nivelpää sisäkierre vasen
Nivelpää sisäkierre vasen
Tuotenumero:
SILBP16S Kopioitu!
15 mm
21 mm
15 mm
38 mm
22 mm
27 mm
28,58 mm
21
64 mm
33 mm
83 mm
8 mm
17,5 mm
0,225 kg
0,3 mm
16 mm
25
22 mm
Nivelpää sisäkierre vasen
Nivelpää sisäkierre vasen
Tuotenumero:
SILBP18S Kopioitu!
15 mm
23 mm
16,5 mm
42 mm
25 mm
31 mm
31,75 mm
26
71 mm
36 mm
92 mm
10 mm
19,5 mm
0,295 kg
0,6 mm
18 mm
30
27 mm
Nivelpää sisäkierre vasen
Nivelpää sisäkierre vasen
Tuotenumero:
SILBP20S Kopioitu!
15 mm
25 mm
18 mm
46 mm
27,5 mm
34 mm
34,93 mm
31
77 mm
40 mm
100 mm
10 mm
21,5 mm
0,382 kg
0,6 mm
20 mm
35
30 mm
Nivelpää sisäkierre vasen
Nivelpää sisäkierre vasen
Tuotenumero:
SILBP25S Kopioitu!
15 mm
31 mm
22 mm
60 mm
33,5 mm
42 mm
42,86 mm
47
94 mm
48 mm
124 mm
12 mm
29,5 mm
0,749 kg
0,6 mm
25 mm
65
36 mm
Nivelpää sisäkierre vasen
Nivelpää sisäkierre vasen
Tuotenumero:
SILBP30S Kopioitu!
17 mm
37 mm
25 mm
70 mm
40 mm
50 mm
50,8 mm
63
110 mm
56 mm
145 mm
15 mm
34 mm
1,13 kg
0,6 mm
30 mm
86
41 mm
