SIGEW..ES teräs/teräs nivelpäät

Standardoitu laakeri

Nivelpäät ovat standardoituja laakereita, jotka sopivat erityisen hyvin käyttökohteisiin, joissa heilahdukset ja kallistukset tapahtuvat suhteellisen hitaasti
  • Puristettava
  • Saatavilla myös vasenkätisellä kierteellä – merkintä (L)
  • Jälkivoideltava

Valitse tuote

Valitse tuote

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Valitse tuote

Tekniset tiedot

a 4 mm
b 15 mm
B 12 mm
C1 11 mm
d2 32 mm
d4 16 mm
d6 32 mm
dk 18 mm
Dynaaminen laakerin kestävyys DYN 10
h1 38 mm
I3 min 17 mm
I4 54 mm
I7 14 mm
Paino 0,11 kg
rs min. 0,3 mm
Ruuvi M5x16
Sisämitta d 12 mm
Staattinen kantokyky DYN 24.5

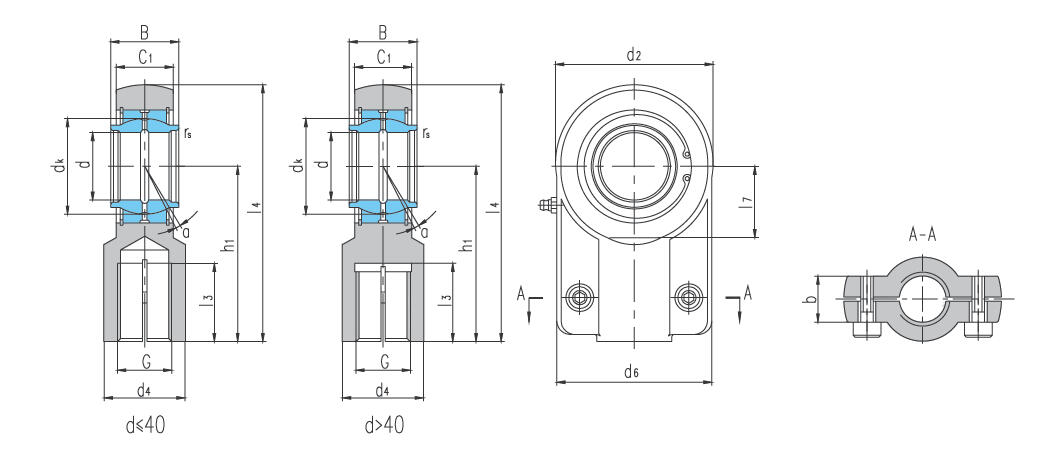

Mitat ja kytkennät

Tuotekuvaus

KÄYTTÖALUEET

Nivelpäät ovat standardoituja laakereita, jotka sopivat erityisen hyvin käyttökohteisiin, joissa heilahdukset ja kallistukset tapahtuvat suhteellisen hitaasti. Koska laakerit ovat itsesäätyviä, säätöliike voi suuntautua mihin suuntaan tahansa. Ne soveltuvatkin käyttökohteisiin, joissa vaaditaan kääntökykyä. Sisärenkaan pallomainen kupera ulkokehä vastaa ulkorenkaan pallomaista mutta koveraa sisäkehää. Laakerityyppi kestää pyörivää ja vaihtelevaa kuormitusta sekä staattista kuormitusta.

Teräs/teräs-liukupinta on käsitelty voiteluaineella asennuksen helpottamiseksi. Voitelun helpottamiseksi tuotteessa on uurrettu voiteluainetasku ja voitelureiät sisä- ja ulkorenkaassa. Voitelu muun muassa pienentää kitkaa ja pidentää laakerin käyttöikää.

Huomioon otettavaa

- Kuormitussuunta: radiaalinen/aksiaalinen. Tämä on erittäin tärkeää käytettäessä nivelpäitä. Erityiset tapauskohtaiset laskelmat ovat tarpeen, jos nivelpäihin kohdistuu aksiaalikuormitusta.

- Kuormituksen tyyppi: staattinen, dynaaminen, vaihteleva, taajuus, ympäristö, epäpuhtaudet, kosteus, lämpötila, tilantarve, asennustapa.

Tarvikkeet

Lisää luettavaa

THK innovatiiviset lineaarijohteet
Tuoteuutiset

THK innovatiivisten lineaarijohteiden edelläkävijä

THK on maailman johtava lineaarijohderatkaisujen valmistaja, joka tunnetaan korkeasta laadustaan, innovatiivisesta teknologiastaan ja asiakkaiden tarpeiden ymmärtämisestä.

KAG (Kählig Antriebstechnik GmbH) tarjoaa saksalaista sähkömoottoriteknologian huippua
Tuoteuutiset

KAG - Saksalaista sähkömoottoriteknologian huippua

Yli 50 vuoden kokemuksella KAG suunnittelee ja valmistaa moderneja pienikokoisia sähkömoottoreita, jotka täyttävät vaativimmatkin standardit.

LagerMetall on osa OEM Groupia
Tuoteuutiset

LagerMetall on osa OEM Groupia

LagerMetall Ab on osa OEM Group:ia. OEM:n valikoimista jatkossa koko LagerMetallin tuotevalikoima nopealla toimitusajalla. Lue lisää!

igus dry-tech tuotteet
Tuoteuutiset

Kevyet, kestävät ja huoltovapaat igus dry-tech® ratkaisut

igus® dry-tech®- tuotteet tarjoavat kehittyneen ratkaisun niin normaaleihin kuin vaativiin teollisuuden sovelluksiin. Voiteluvapaat ja kulutusta kestävät laakerit varmistavat pitkäikäisen ja tehokkaan toiminnan ilman huollon tarvetta

DC- ja BLDC-sähkömoottorit
Tuoteuutiset

DC- ja BLDC-sähkömoottorit – energiatehokkuutta ja suorituskykyä

Tarvitsetko huipputason sähkömoottoreita, jotka tarjoavat erinomaisen suorituskyvyn ja kestävät vaativissakin olosuhteissa? Meidän DC- ja BLDC-sähkömoottorit ovat täydellinen valinta.

Manus 2025
Yleistä

Manus® award 2025

Nyt jo kahdennentoista kerran manus®-palkinnon tuomaristo etsii ainutlaatuisia ja luovia liukulaakerisovelluksia. Osallistu nyt!

Suosikit Tilausnumero: b B C1 d2 d4 d6 dk Dynaaminen laakerin kestävyys DYN h1 I3 min I4 I7 Paino rs min. Ruuvi Sisämitta d Staattinen kantokyky DYN Hinta
Puristettava nivelpää
Puristettava nivelpää
Tuotenumero:
SIGEW12ES Kopioitu!
15 mm
12 mm
11 mm
32 mm
16 mm
32 mm
18 mm
10
38 mm
17 mm
54 mm
14 mm
0,11 kg
0,3 mm
M5x16
12 mm
24.5
Puristettava nivelpää
Puristettava nivelpää
Tuotenumero:
SIGEW16ES Kopioitu!
15 mm
16 mm
14 mm
40 mm
21 mm
40 mm
23 mm
17
44 mm
19 mm
64 mm
18 mm
0,2 kg
0,3 mm
M6x16
16 mm
36.5
Puristettava nivelpää
Puristettava nivelpää
Tuotenumero:
SIGEW20ES Kopioitu!
19 mm
20 mm
17 mm
47 mm
25 mm
47 mm
29 mm
30
52 mm
23 mm
77 mm
22 mm
0,35 kg
0,3 mm
M8x20
20 mm
48
Puristettava nivelpää
Puristettava nivelpää
Tuotenumero:
SIGEW25ES Kopioitu!
19 mm
25 mm
22 mm
58 mm
30 mm
54 mm
35,5 mm
48
65 mm
29 mm
96 mm
27 mm
0,62 kg
0,6 mm
M8x20
25 mm
78
Puristettava nivelpää
Puristettava nivelpää
Tuotenumero:
SIGEW32ES Kopioitu!
22 mm
32 mm
28 mm
71 mm
38 mm
66 mm
43 mm
65
80 mm
42 mm
118,5 mm
32 mm
1,15 kg
0,6 mm
M10x25
32 mm
114
Puristettava nivelpää
Puristettava nivelpää
Tuotenumero:
SIGEW40ES Kopioitu!
26 mm
40 mm
33 mm
90 mm
47 mm
80 mm
53 mm
99
97 mm
52,5 mm
146 mm
41 mm
2,18 kg
0,6 mm
M10x25
40 mm
204
Puristettava nivelpää
Puristettava nivelpää
Tuotenumero:
SIGEW50ES Kopioitu!
32 mm
50 mm
40 mm
109 mm
58 mm
96 mm
66 mm
156
120 mm
63,5 mm
179,5 mm
50 mm
3,96 kg
0,6 mm
M12x35
50 mm
310
Puristettava nivelpää
Puristettava nivelpää
Tuotenumero:
SIGEW63ES Kopioitu!
38 mm
63 mm
53 mm
136 mm
70 mm
114 mm
83 mm
253
140 mm
72 mm
211 mm
62 mm
7,23 kg
1 mm
M16x40
63 mm
430
Puristettava nivelpää
Puristettava nivelpää
Tuotenumero:
SIGEW80ES Kopioitu!
48 mm
80 mm
67 mm
170 mm
90 mm
148 mm
105 mm
400
180 mm
92,5 mm
270 mm
78 mm
15,01 kg
1 mm
M20x50
80 mm
695
Puristettava nivelpää
Puristettava nivelpää
Tuotenumero:
SIGEW100ES Kopioitu!
62 mm
100 mm
85 mm
211 mm
110 mm
178 mm
130 mm
607
210 mm
108 mm
322,5 mm
98 mm
25,5 kg
1 mm
M24x60
100 mm
1060
Puristettava nivelpää
Puristettava nivelpää
Tuotenumero:
SIGEW125ES Kopioitu!
72 mm
125 mm
103 mm
265 mm
135 mm
200 mm
160 mm
950
260 mm
125 mm
405 mm
120 mm
52,6 kg
1 mm
M24x70
125 mm
1430
Puristettava nivelpää
Puristettava nivelpää
Tuotenumero:
SIGEW200ES Kopioitu!
102 mm
200 mm
162 mm
418 mm
215 mm
320 mm
250 mm
2120
390 mm
173 mm
620 mm
195 mm
164 kg
1 mm
M30x100
200 mm
3650
