NAFSA

ECH-Sarja Solenoidi

AC- ja DC-jännitteillä

ECH-sarjan lineaarisolenoidissa männän liike on toteutettu elektromagneettisesti tarvittavan iskun verran.
  • AC ja DC jännitteet
  • 10-40mm isku
  • Räätälöinti mahdollista
  • IP65

Valitse tuote

Valitse tuote
nafsa-horizontala_EPS.eps

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Valitse tuote

Tekniset tiedot

Eristysluokka B(130ºC)
IP suojausluokka liittimelle IP65
IP suojausluokka solenoidille IP40
Iskun pituus 10 mm

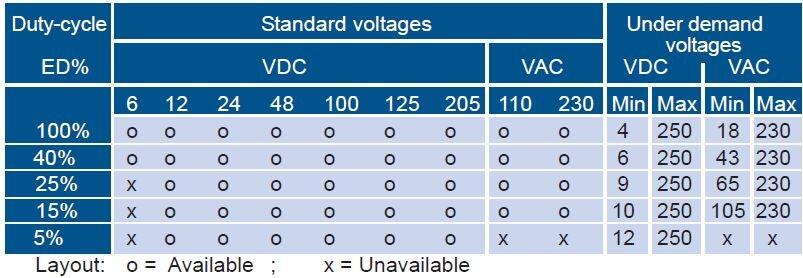

Jännitetyyppi AC, DC
Kokonaispaino 250 g
Max. jännite AC 230 V
Max. jännite DC 205 V
Min. jännite AC 110 V
Min. jännite DC 6 V
Ottoteho @ 20°C, käyttösykli 100% 13 W
Ottoteho @ 20°C, käyttösykli 15% 75 W
Ottoteho @ 20°C, käyttösykli 25% 45 W
Ottoteho @ 20°C, käyttösykli 40% 30 W
Ottoteho @ 20°C, käyttösykli 5% 210 W

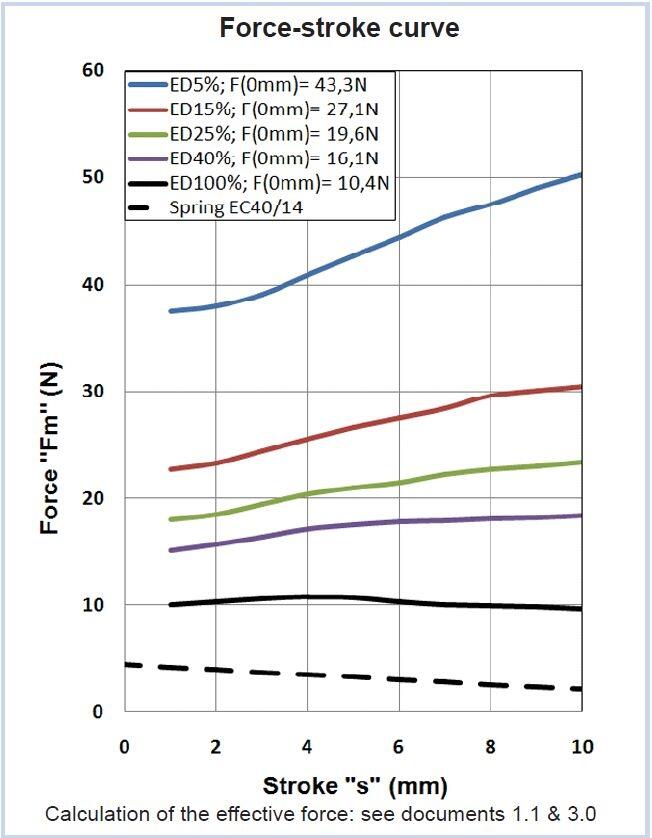

Voima iskun alussa 100% käyttösykli 9,5 N
Voima iskun alussa 15% käyttösykli 30 N
Voima iskun alussa 25% käyttösykli 23 N
Voima iskun alussa 40% käyttösykli 18 N
Voima iskun alussa 5% käyttösykli 50 N
Voima iskun lopussa 100% käyttösykli 10,4 N
Voima iskun lopussa 15% käyttösykli 27 N
Voima iskun lopussa 25% käyttösykli 19,5 N
Voima iskun lopussa 40% käyttösykli 16 N
Voima iskun lopussa 5% käyttösykli 43 N

Tiedostot

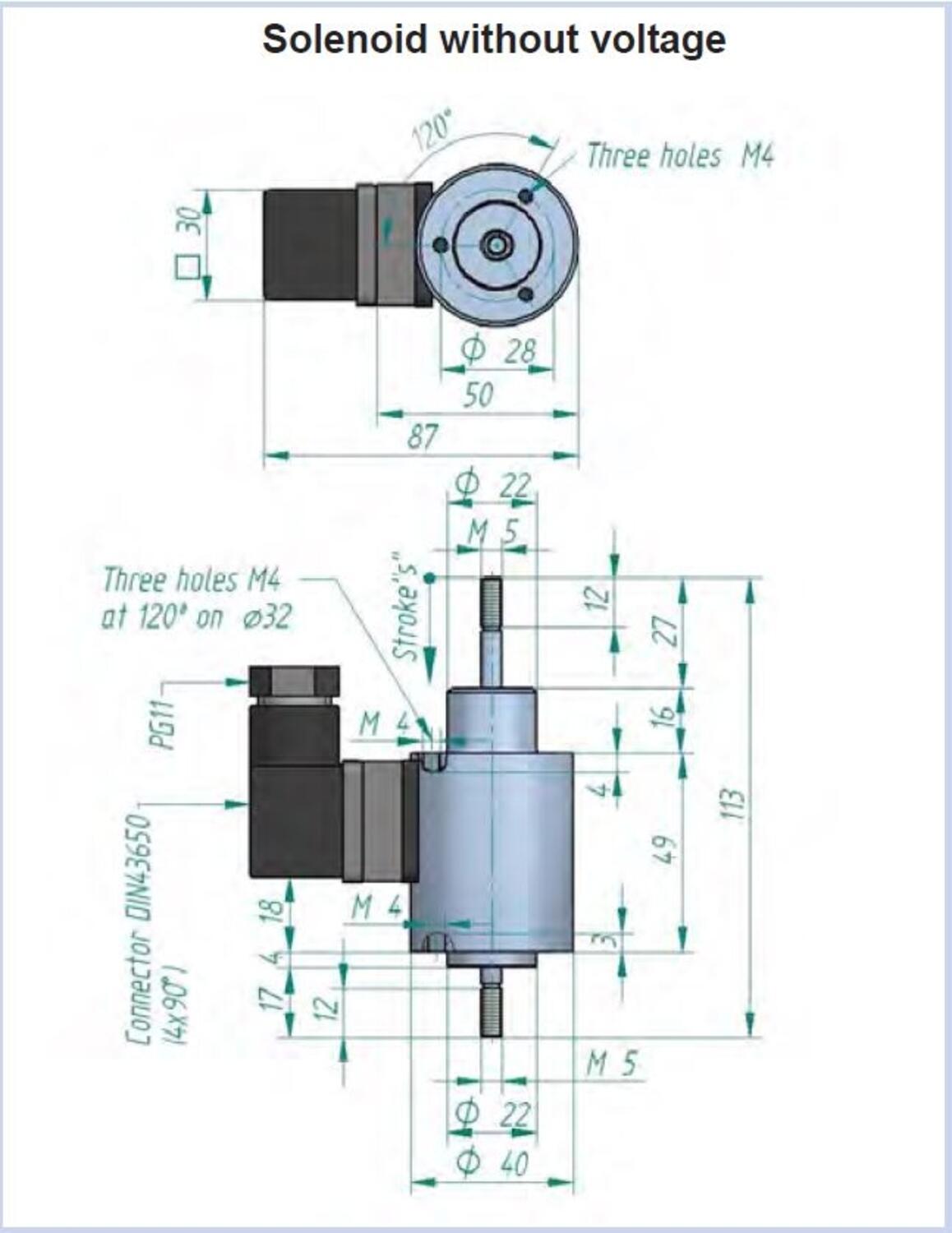

Mitat ja kytkennät

Tekniset kuvat

Tuotekuvaus

ECH sarjan lineaarisolenoidissa männän liike on toteutettu elektromagneettisesti tarvittavan iskun verran. Männän paluu alkupisteeseen toteutetaan ulkoisella voimalla tai jousella. IP65 suojaluokka on saatavilla tälle mallille. Tälle tuotteelle on saatavilla useita eri räätälöintivaihtoehtoja, muun muassa männän pää voidaan työstää asiakkaan tarpeisiin sopivaksi.

Tarvikkeet

Saatat olla kiinnostunut näistä

Lisää luettavaa

THK innovatiiviset lineaarijohteet
Tuoteuutiset

THK innovatiivisten lineaarijohteiden edelläkävijä

THK on maailman johtava lineaarijohderatkaisujen valmistaja, joka tunnetaan korkeasta laadustaan, innovatiivisesta teknologiastaan ja asiakkaiden tarpeiden ymmärtämisestä.

KAG (Kählig Antriebstechnik GmbH) tarjoaa saksalaista sähkömoottoriteknologian huippua
Tuoteuutiset

KAG - Saksalaista sähkömoottoriteknologian huippua

Yli 50 vuoden kokemuksella KAG suunnittelee ja valmistaa moderneja pienikokoisia sähkömoottoreita, jotka täyttävät vaativimmatkin standardit.

LagerMetall on osa OEM Groupia
Tuoteuutiset

LagerMetall on osa OEM Groupia

LagerMetall Ab on osa OEM Group:ia. OEM:n valikoimista jatkossa koko LagerMetallin tuotevalikoima nopealla toimitusajalla. Lue lisää!

igus dry-tech tuotteet
Tuoteuutiset

Kevyet, kestävät ja huoltovapaat igus dry-tech® ratkaisut

igus® dry-tech®- tuotteet tarjoavat kehittyneen ratkaisun niin normaaleihin kuin vaativiin teollisuuden sovelluksiin. Voiteluvapaat ja kulutusta kestävät laakerit varmistavat pitkäikäisen ja tehokkaan toiminnan ilman huollon tarvetta

DC- ja BLDC-sähkömoottorit
Tuoteuutiset

DC- ja BLDC-sähkömoottorit – energiatehokkuutta ja suorituskykyä

Tarvitsetko huipputason sähkömoottoreita, jotka tarjoavat erinomaisen suorituskyvyn ja kestävät vaativissakin olosuhteissa? Meidän DC- ja BLDC-sähkömoottorit ovat täydellinen valinta.

Manus 2025
Yleistä

Manus® award 2025

Nyt jo kahdennentoista kerran manus®-palkinnon tuomaristo etsii ainutlaatuisia ja luovia liukulaakerisovelluksia. Osallistu nyt!

Suosikit Tilausnumero: Iskun pituus Kokonaispaino Ottoteho @ 20°C, käyttösykli 100% Ottoteho @ 20°C, käyttösykli 15% Ottoteho @ 20°C, käyttösykli 25% Ottoteho @ 20°C, käyttösykli 40% Ottoteho @ 20°C, käyttösykli 5% Voima iskun alussa 100% käyttösykli Voima iskun alussa 15% käyttösykli Voima iskun alussa 25% käyttösykli Voima iskun alussa 40% käyttösykli Voima iskun alussa 5% käyttösykli Voima iskun lopussa 100% käyttösykli Voima iskun lopussa 15% käyttösykli Voima iskun lopussa 25% käyttösykli Voima iskun lopussa 40% käyttösykli Voima iskun lopussa 5% käyttösykli Hinta

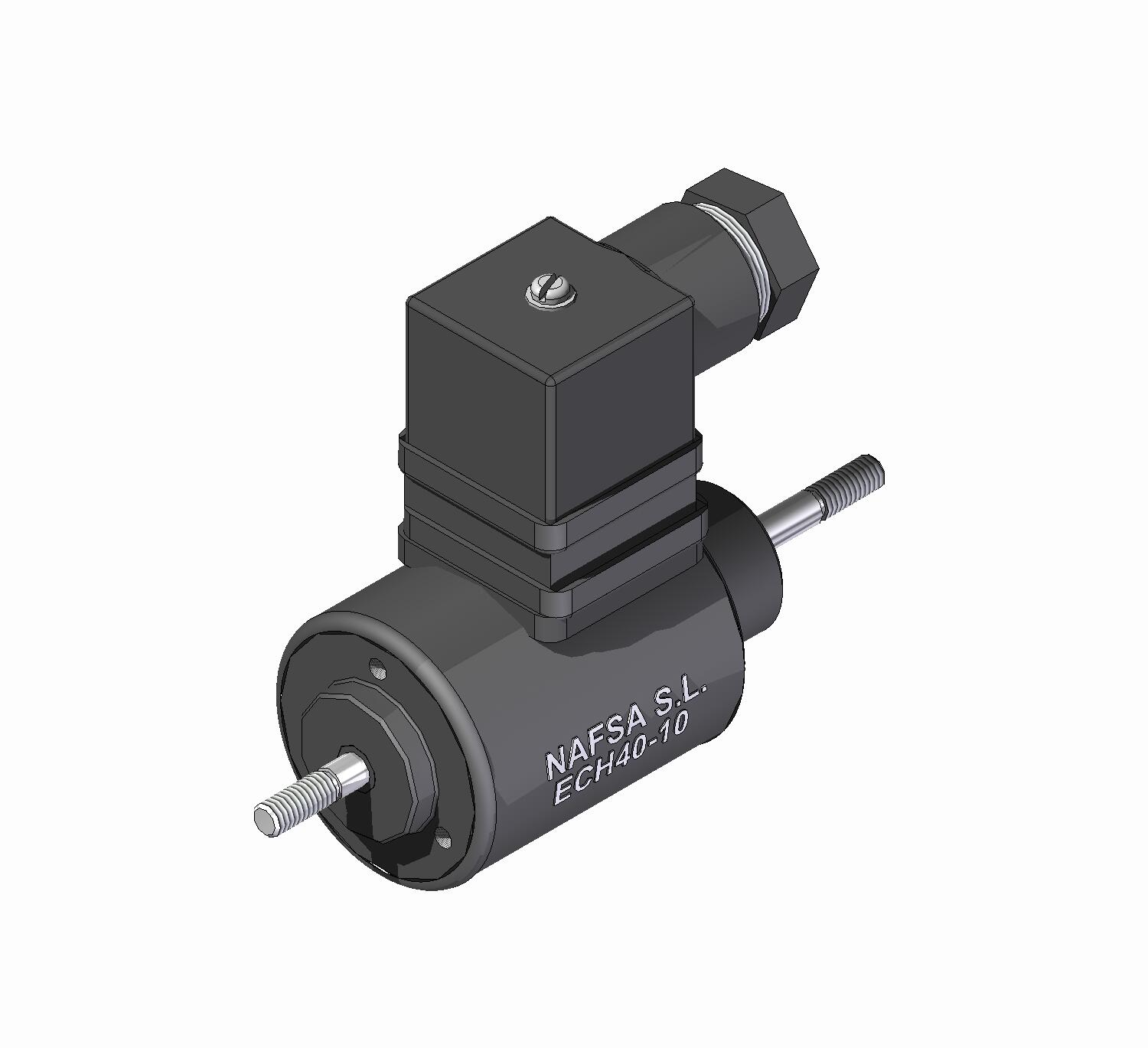

Solenoidi ECH40-10
Solenoidi
Tuotenumero:
ECH40-10 Kopioitu!
10 mm
250 g
13 W
75 W
45 W
30 W
210 W
9,5 N
30 N
23 N
18 N
50 N
10,4 N
27 N
19,5 N
16 N
43 N

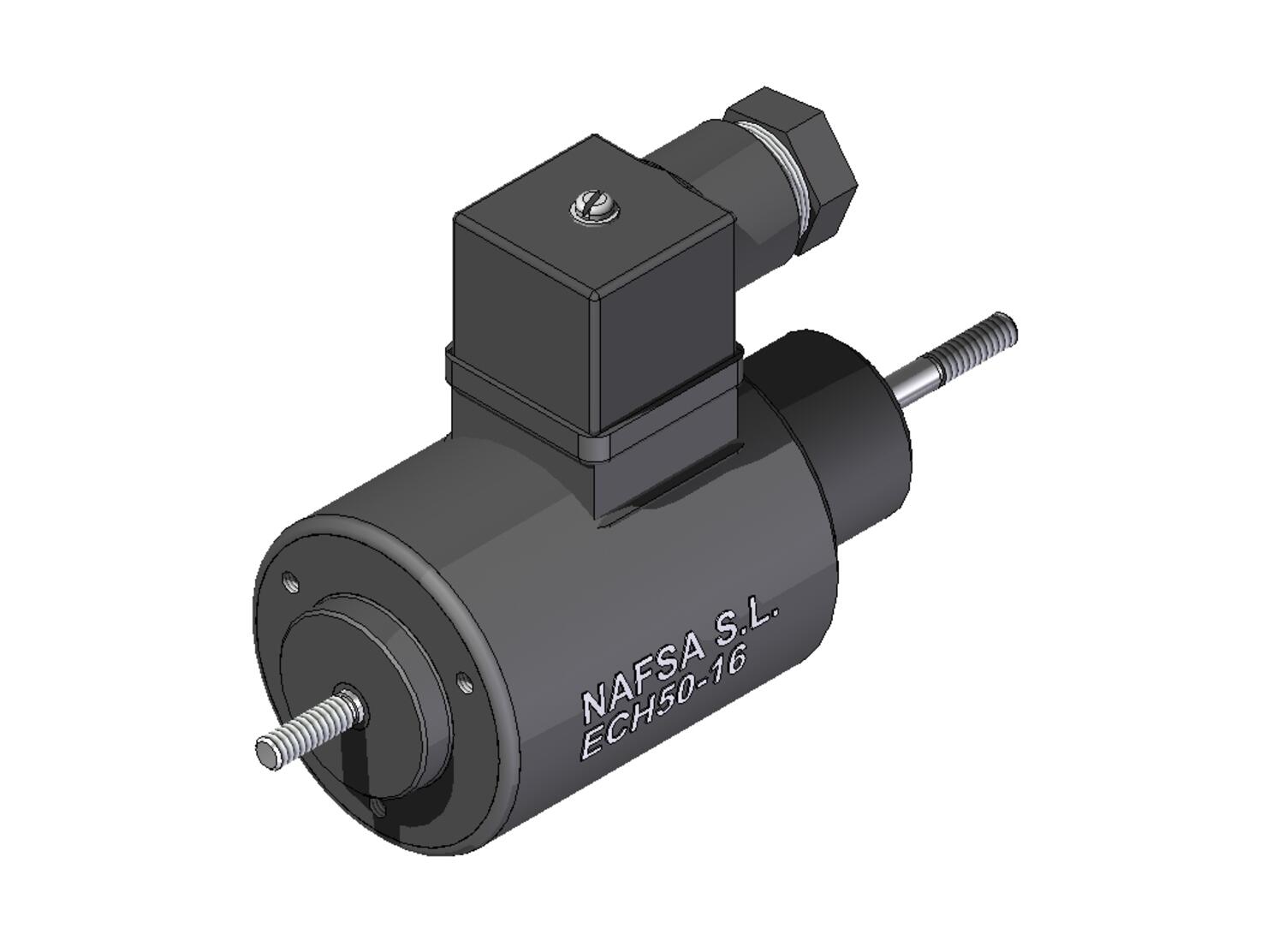

Solenoidi ECH50-16
Solenoidi
Tuotenumero:
ECH50-16 Kopioitu!
16 mm
750 g
19 W
120 W
68 W
45 W
325 W
18,5 N
56 N
41 N
30 N
92 N
44 N
133 N
104 N
84 N
193 N

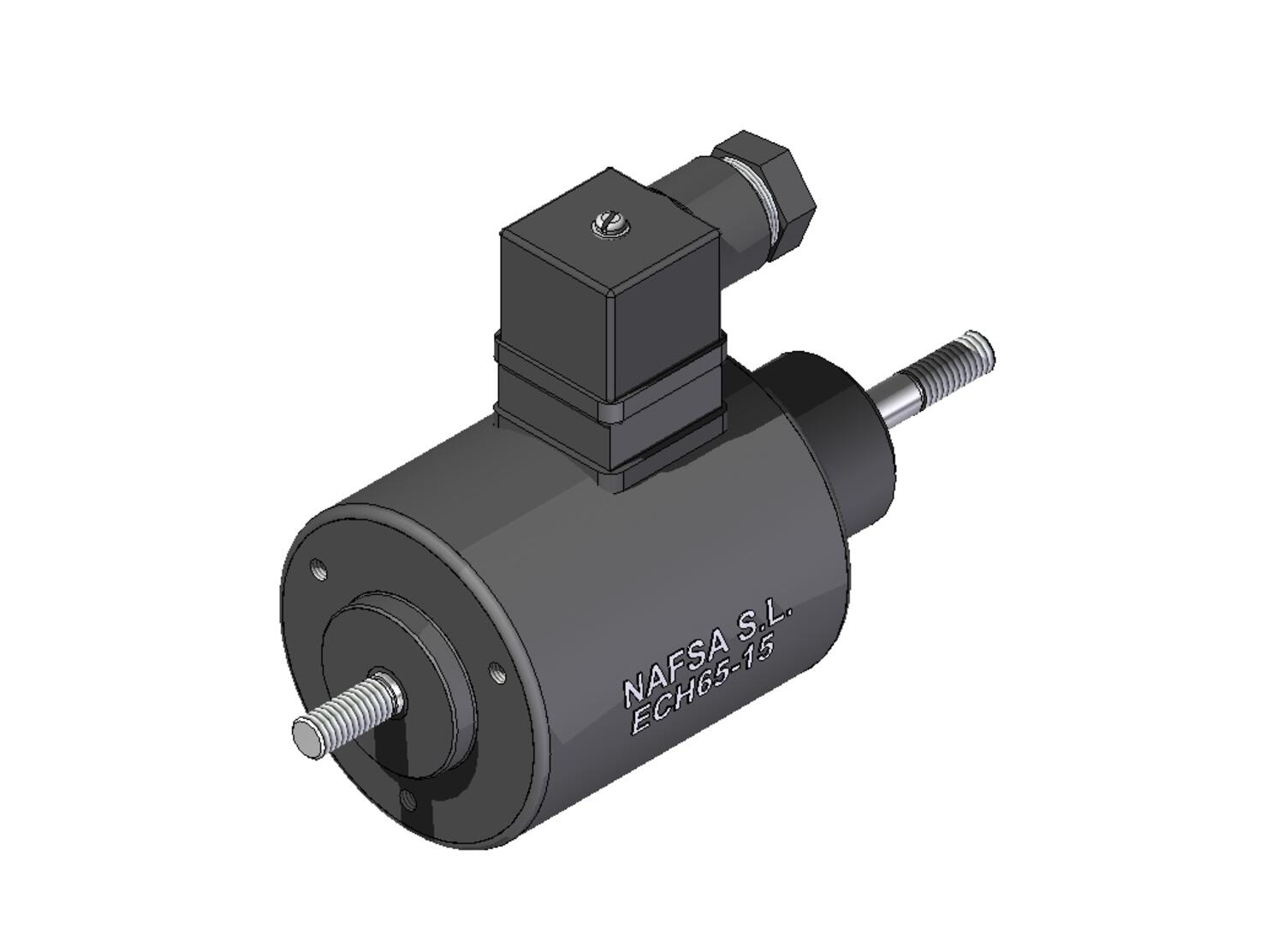

Solenoidi ECH65-15
Solenoidi
Tuotenumero:
ECH65-15 Kopioitu!
15 mm
1700 g
30 W
185 W
110 W
75 W
545 W
46 N
118 N
91 N
73 N
177 N
152 N
303 N
252 N
199 N
385 N

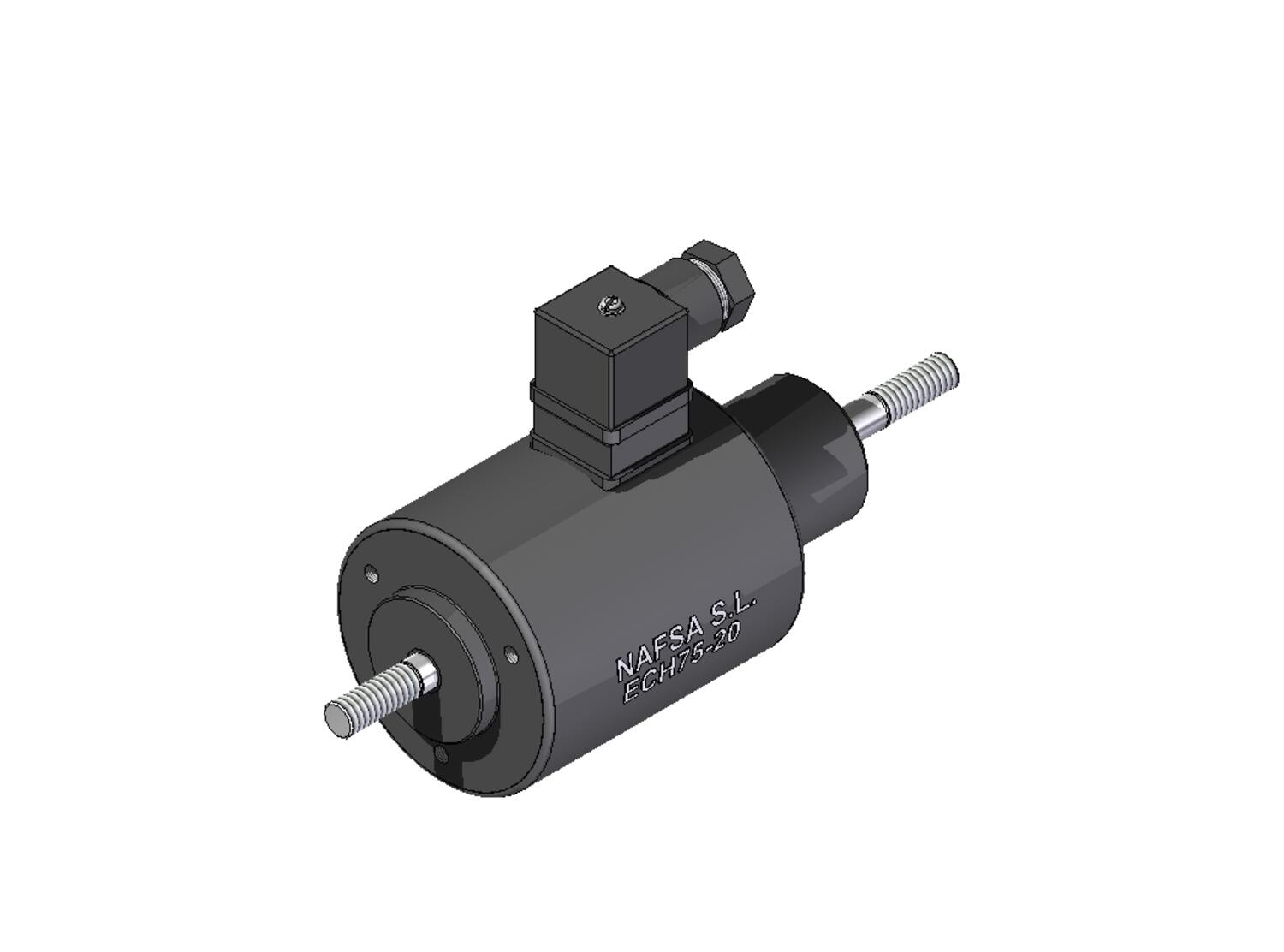

Solenoidi ECH75-20
Solenoidi
Tuotenumero:
ECH75-20 Kopioitu!
20 mm
3000 g
48 W
265 W
165 W
110 W
755 W
57 N
150 N
114 N
93 N
258 N
159 N
363 N
298 N
245 N
524 N
Solenoidi ECH90-25
Solenoidi
Tuotenumero:
ECH90-25 Kopioitu!
25 mm
5200 g
55 W
300 W
190 W
125 W
900 W
85 N
205 N
163 N
126 N
341 N
265 N
578 N
501 N
379 N
837 N

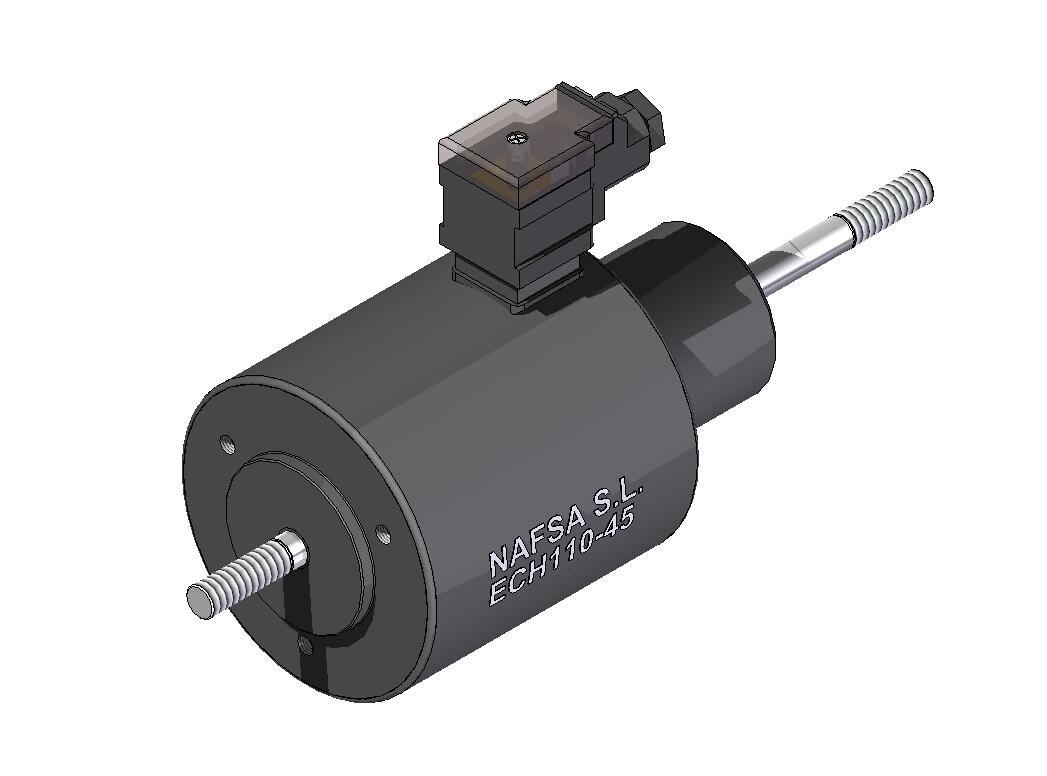

Solenoidi ECH110-45
Solenoidi
Tuotenumero:
ECH110-45 Kopioitu!
45 mm
7300 g
76 W
420 W
260 W
175 W
1260 W
75 N
240 N
165 N
150 N
460 N
550 N
940 N
800 N
730 N
1300 N

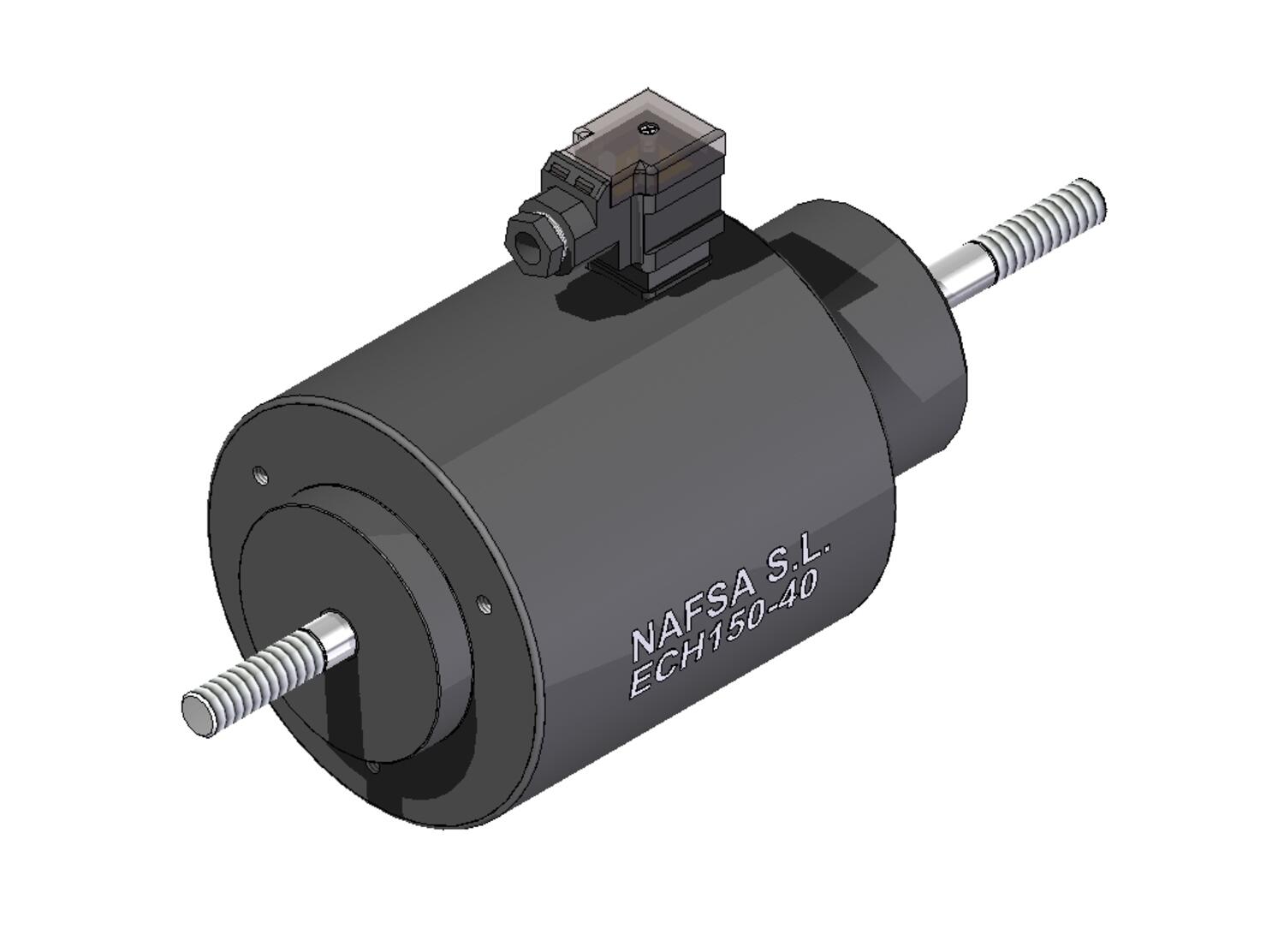

Solenoidi ECH150-40
Solenoidi
Tuotenumero:
ECH150-40 Kopioitu!
40 mm
21000 g
120 W
750 W
460 W
290 W
2200 W
250 N
780 N
580 N
480 N
1300 N
1100 N
2200 N
1850 N
1500 N
2800 N
