ER-Sarja Solenoidi

Lineaarisolenoidi

ER sarjan lineaarisolenoidissa liike on toteutettu elektromagneettisesti.
  • AC ja DC jännitteet
  • 5-20mm isku
  • Räätälöinti mahdollista

Valitse tuote

Valitse tuote

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Äänitiedostot

Valitse tuote

Tekniset tiedot

Eristysluokka B (130°C)
IP-luokka IP00
Kokonaispaino 39 g

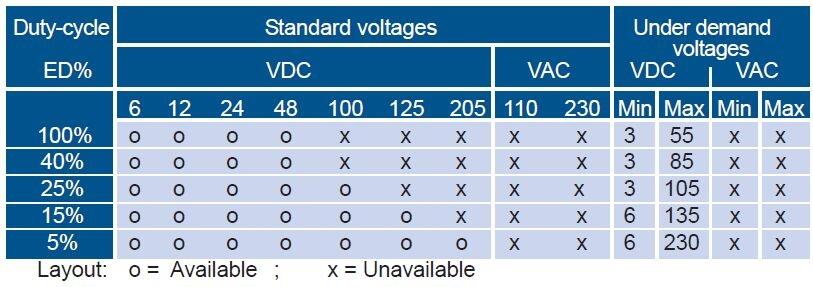

Max. jännite AC 230 V
Max. jännite DC 205 V
Min. jännite AC 110 V
Min. jännite DC 6 V
Ottoteho @ 20°C, käyttösykli 100% 3 W
Ottoteho @ 20°C, käyttösykli 15% 20 W
Ottoteho @ 20°C, käyttösykli 25% 12 W
Ottoteho @ 20°C, käyttösykli 40% 7,5 W
Ottoteho @ 20°C, käyttösykli 5% 60 W
Palautusjousi Ei

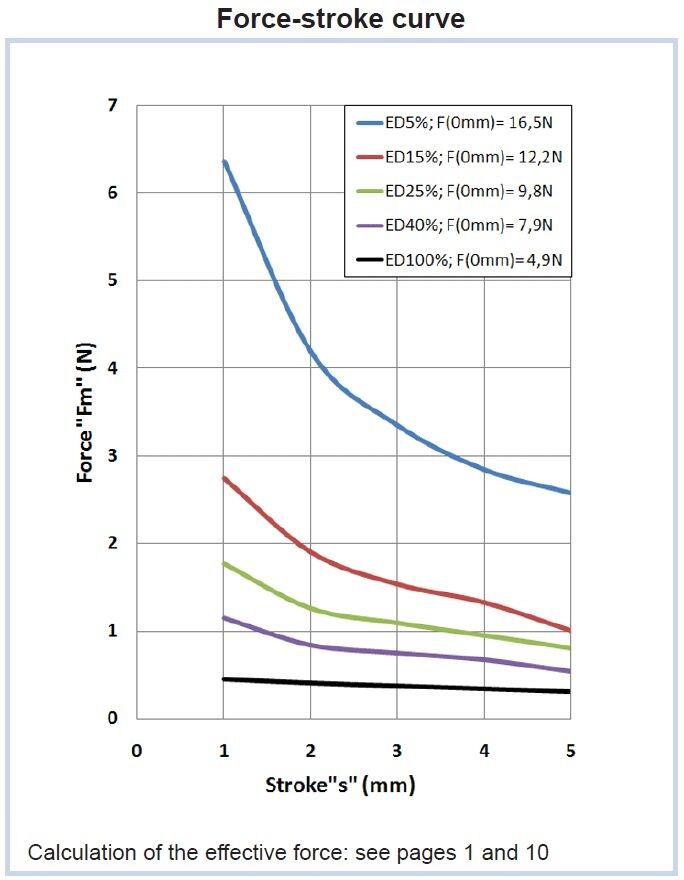

Voima iskun alussa 100% käyttösykli 0,3 N
Voima iskun alussa 15% käyttösykli 1 N
Voima iskun alussa 25% käyttösykli 0,8 N
Voima iskun alussa 40% käyttösykli 0,5 N
Voima iskun alussa 5% käyttösykli 2,5 N
Voima iskun lopussa 100% käyttösykli 4,9 N
Voima iskun lopussa 15% käyttösykli 12,2 N
Voima iskun lopussa 25% käyttösykli 9,8 N
Voima iskun lopussa 40% käyttösykli 7,9 N
Voima iskun lopussa 5% käyttösykli 16,5 N

Tiedostot

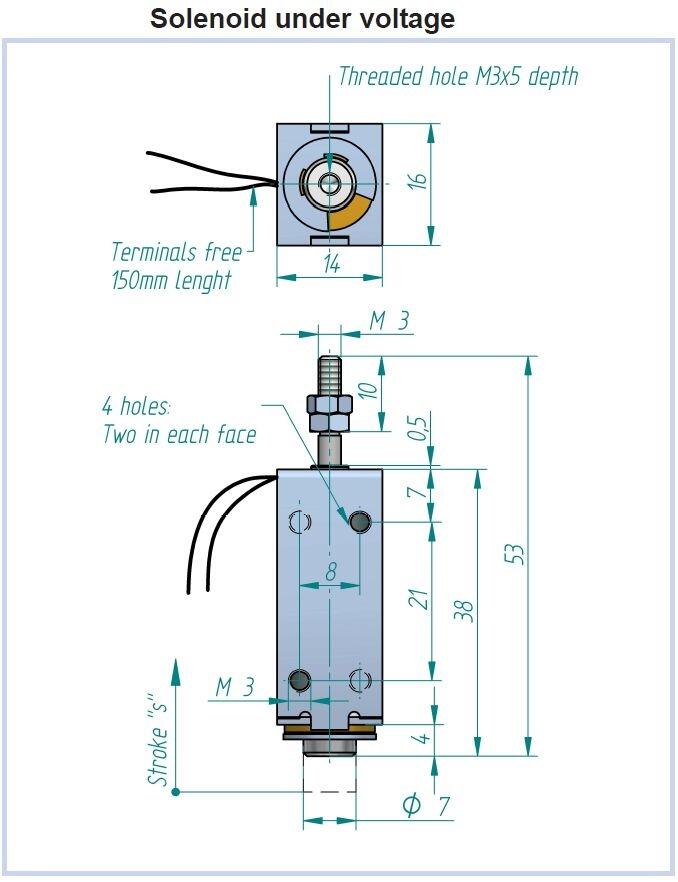

Mitat ja kytkennät

Tekniset kuvat

Tuotekuvaus

ER sarjan lineaarisolenoidissa liike on toteutettu elektromagneettisesti

Männän paluu alkupisteeseen toteutetaan ulkoisella voimalla tai jousella. Tälle tuotteelle on saatavilla

useita eri räätälöintivaihtoehtoja, muun muassa männän pää voidaan työstää asiakkaan tarpeisiin sopivaksi.

Tarvikkeet

Saatat olla kiinnostunut näistä



Äänitiedostot

Lisää luettavaa

Nafsa solenoidit
Tuoteuutiset

Valikoima monikäyttöisiä solenoideja

Nafsalla on pitkä kokemus soleneista ja elektromagneeteista. Heiltä löytyy laaja valikoima monia standardituotteita, mutta myös räätälöinti on mahdollista.

Solenoidit ja elektromagneetit Nafsalta
Tuoteuutiset

Solenoidit ja elektromagneetit Nafsalta

Nafsa on vuonna 1996 perustettu Espanjalainen solenoidi -ja elekromagneettivalmistaja. Heillä on pitkä kokemus solenoidien ja elektromagneettien suunnittelusta, valmistuksesta ja myynnistä.

Wika ILT tutka-anturi
Tuoteuutiset

WIKA ILT – Kompakti ja kestävä tutka-anturi nykyaikaiseen teollisuuteen

WIKA ILT-sarjan tutka-anturi tarjoaa tarkkaa ja kosketuksetonta pinnankorkeuden mittausta nesteille, viskooseille aineille ja kiintoaineille. Lue lisää!

Inxpectin Cuboid tutka uutuudet saatavilla OEM Finlandilta
Tuoteuutiset

Inxpect Cuboid -turvatutkat – uusi muoto entistä parempaan turvallisuuteen

Uudet S202A-MC-anturit tarjoavat laajat konfigurointimahdollisuudet ja ne on suunniteltu kattamaan monipuolisesti erilaiset teollisuussovellukset.

Teholähteet lääketeollisuudelle
Tuoteuutiset

Teholähteet lääkinnälliseen käyttöön

Enedo suunnittelee ja kehittää lääkinnälliseen käyttöön tarkoitettuja AC–DC-teholähteitä vaativimpiin terveydenhuollon sovelluksiin.

Körner-kytkentärimat lääkinnällisiin laitteisiin
Tuoteuutiset

Sertifioidut kytkentärimat lääkinnällisiin sovelluksiin

Laaja valikoima sertifoituja kytkentärimoja, jotka soveltuvat erinomaisesti lääkinnällisten laitteiden tarkkaan ja luotettavaan sähkökytkentään.

Suosikit Tilausnumero: Iskun pituus Kokonaispaino Ottoteho @ 20°C, käyttösykli 100% Ottoteho @ 20°C, käyttösykli 15% Ottoteho @ 20°C, käyttösykli 25% Ottoteho @ 20°C, käyttösykli 40% Ottoteho @ 20°C, käyttösykli 5% Palautusjousi Voima iskun alussa 100% käyttösykli Voima iskun alussa 15% käyttösykli Voima iskun alussa 25% käyttösykli Voima iskun alussa 40% käyttösykli Voima iskun alussa 5% käyttösykli Voima iskun lopussa 100% käyttösykli Voima iskun lopussa 15% käyttösykli Voima iskun lopussa 25% käyttösykli Voima iskun lopussa 40% käyttösykli Voima iskun lopussa 5% käyttösykli Hinta

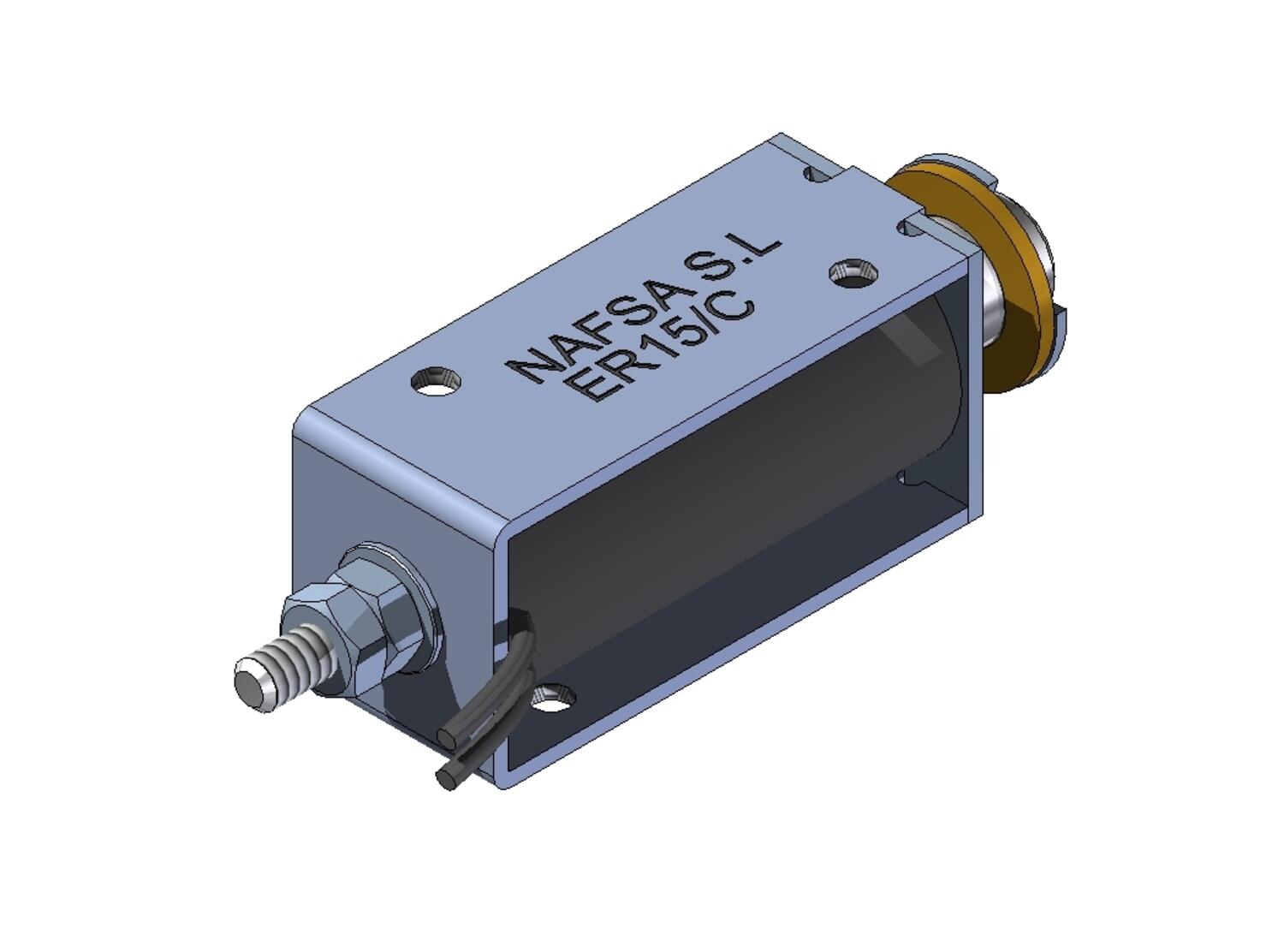

ER15/C solenoidi
Solenoidi
Tuotenumero:
ER15/C Kopioitu!
39 g
3 W
20 W
12 W
7,5 W
60 W
Ei
0,3 N
1 N
0,8 N
0,5 N
2,5 N
4,9 N
12,2 N
9,8 N
7,9 N
16,5 N

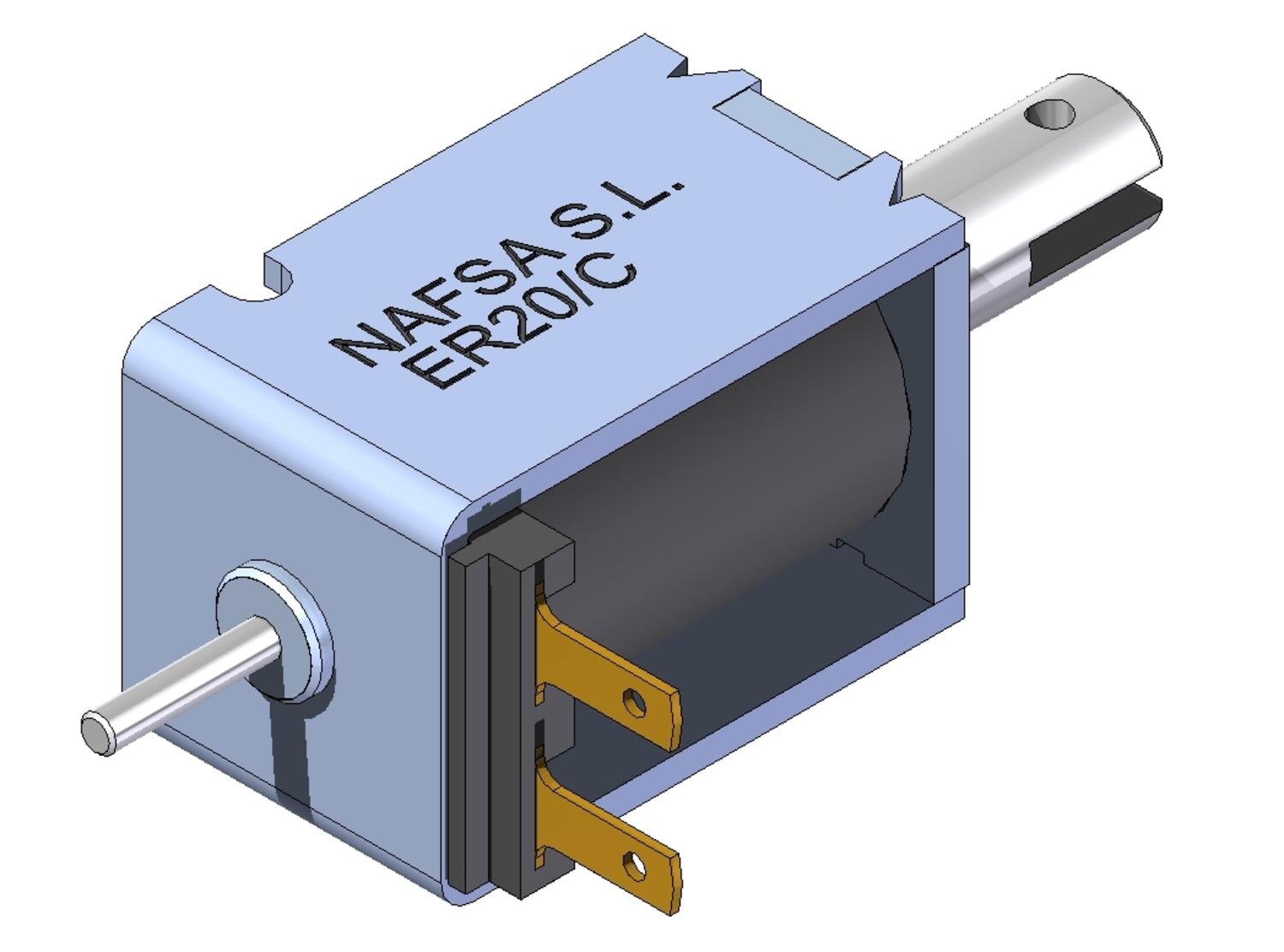

ER20/C solenoidi
Solenoidi
Tuotenumero:
ER20/C Kopioitu!
5 mm
45 g
5,5 W
24 W
16 W
11 W
60 W
Kyllä
0,8 N
4,1 N
2,8 N
2,1 N
6,8 N
2,6 N
7,7 N
6,2 N
4,9 N
11,2 N

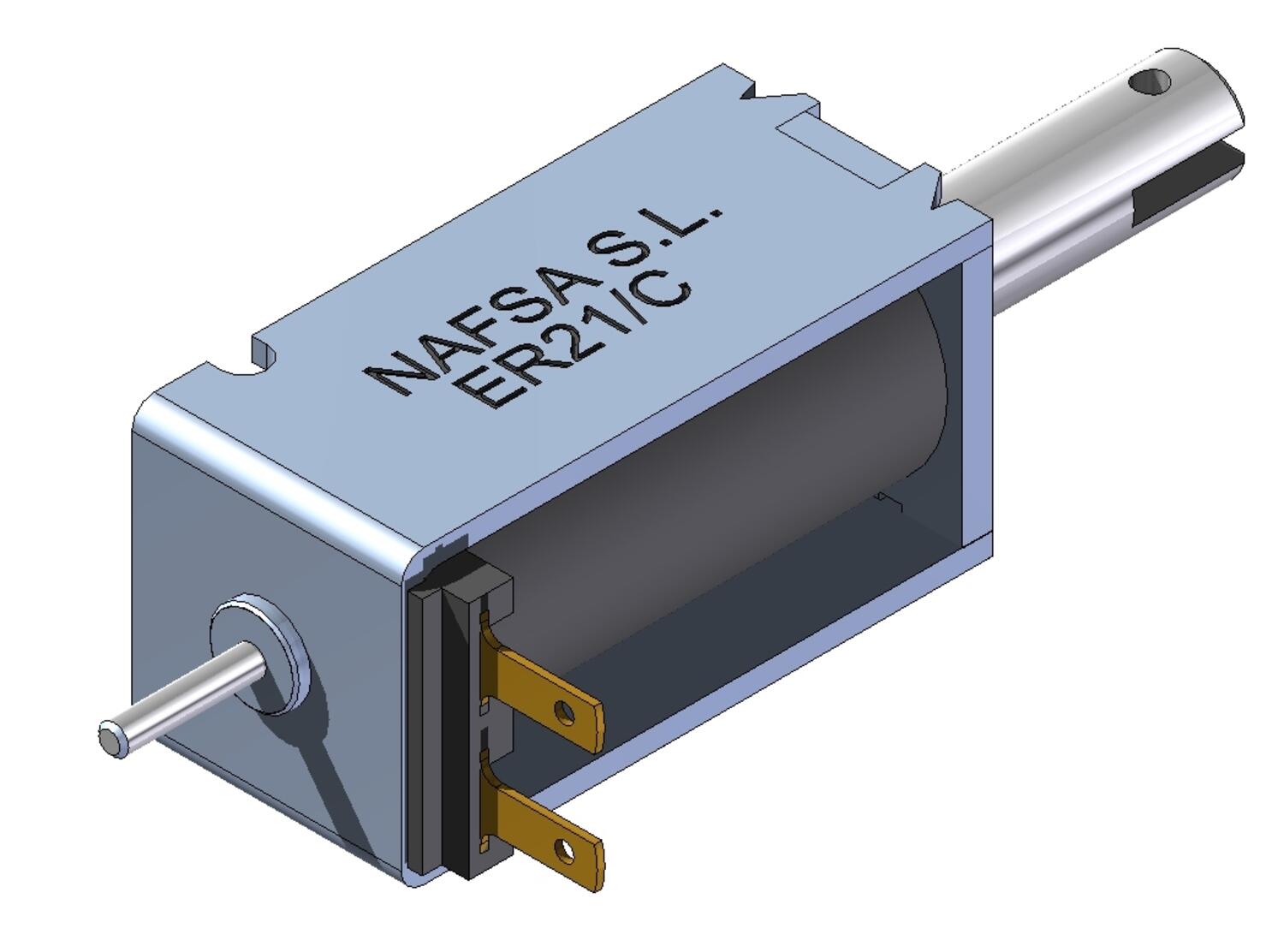

ER21/C solenoidi
Solenoidi
Tuotenumero:
ER21/C Kopioitu!
10 mm
62 g
6 W
35 W
24 W
14 W
100 W
Kyllä
1,3 N
4,1 N
3,1 N
2,3 N
6,2 N
1,8 N
5 N
3,8 N
2,9 N
7,4 N

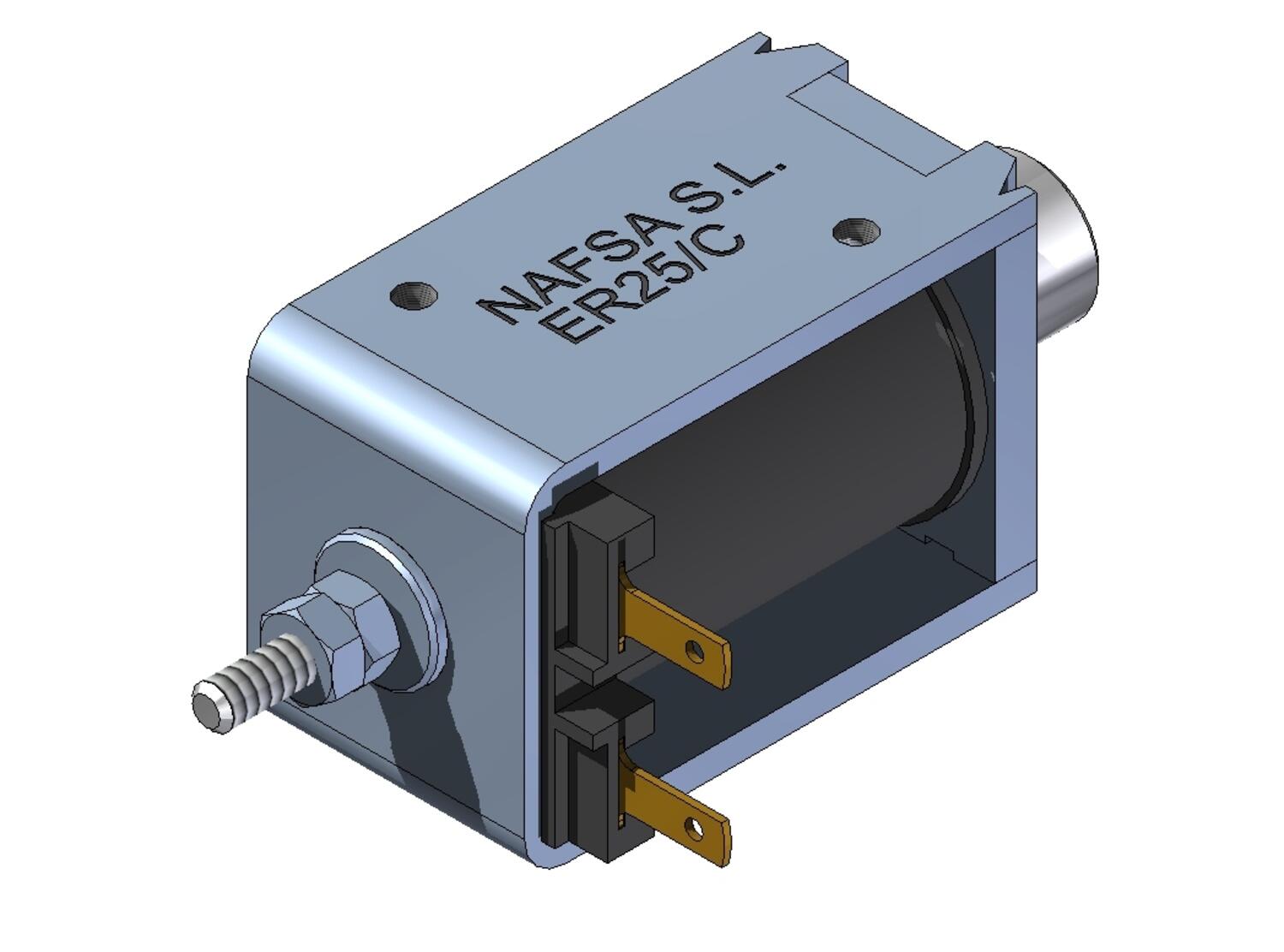

ER25/C solenoidi
Solenoidi
Tuotenumero:
ER25/C Kopioitu!
5 mm
85 g
7,5 W
38 W
25 W
17 W
95 W
Kyllä
2,5 N
10 N
7,5 N
5,4 N
17 N
7 N
24 N
21 N
17 N
32 N

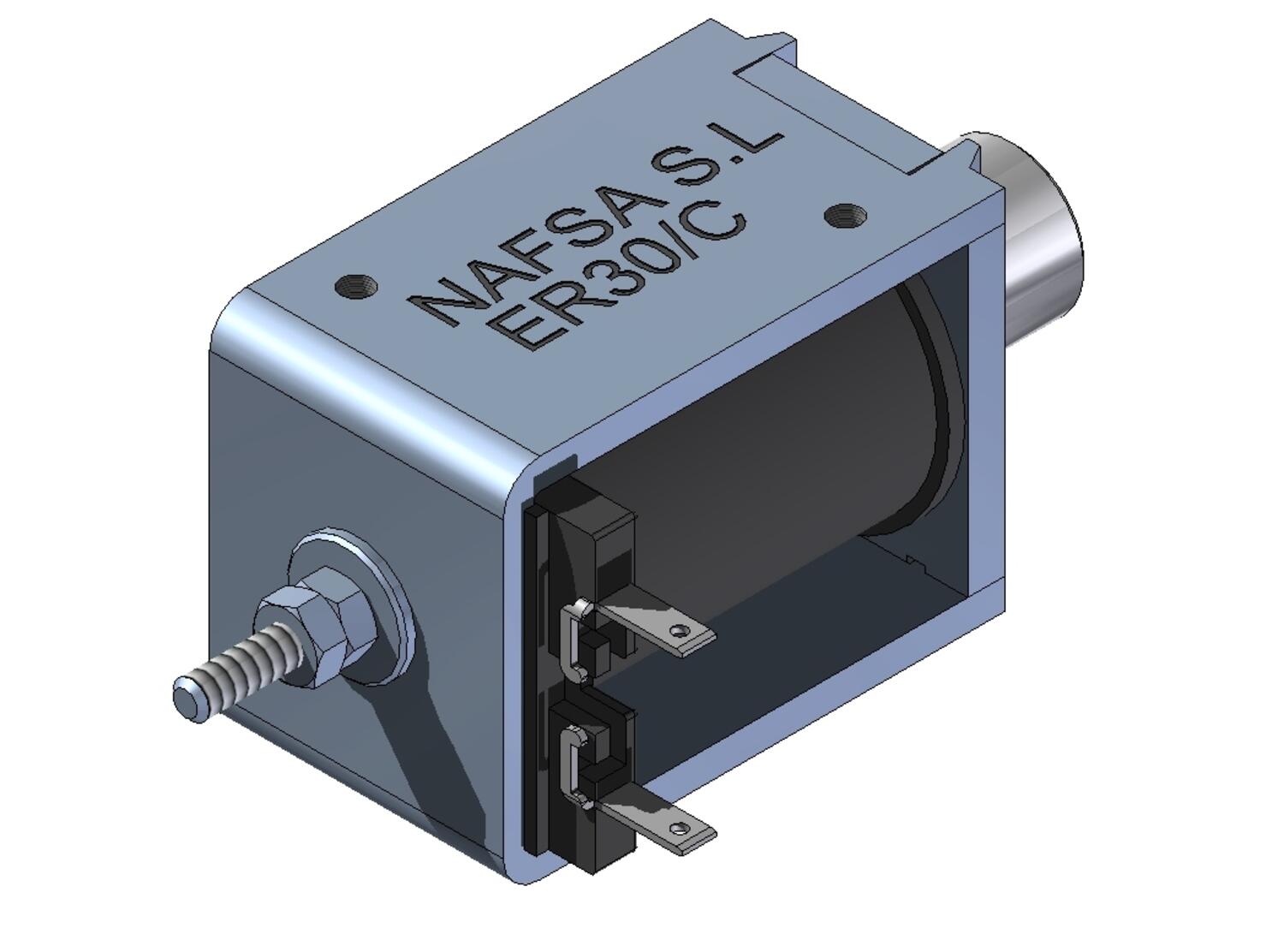

ER30/C solenoidi
Solenoidi
Tuotenumero:
ER30/C Kopioitu!
8 mm
140 g
8 W
50 W
30 W
20 W
120 W
Kyllä
2,9 N
11,4 N
7,8 N
5,6 N
19,7 N
7,7 N
21,5 N
13,8 N
12 N
35 N

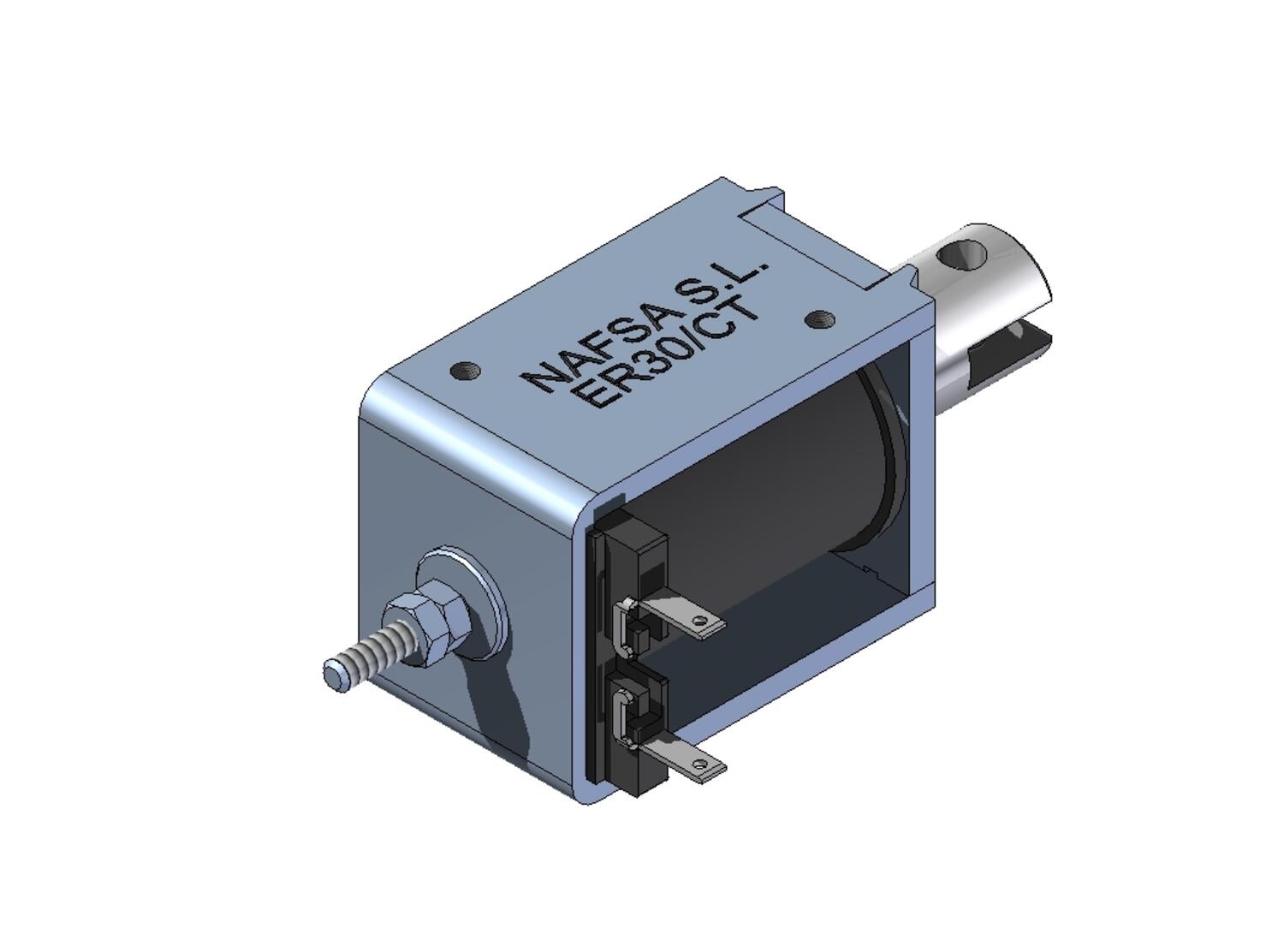

ER30/CT solenoidi
Solenoidi
Tuotenumero:
ER30/CT Kopioitu!
8 mm
147 g
8 W
50 W
30 W
20 W
120 W
Kyllä
2,8 N
11,3 N
7,7 N
5,5 N
19,7 N
7,6 N
21,4 N
13,7 N
11,9 N
34,9 N

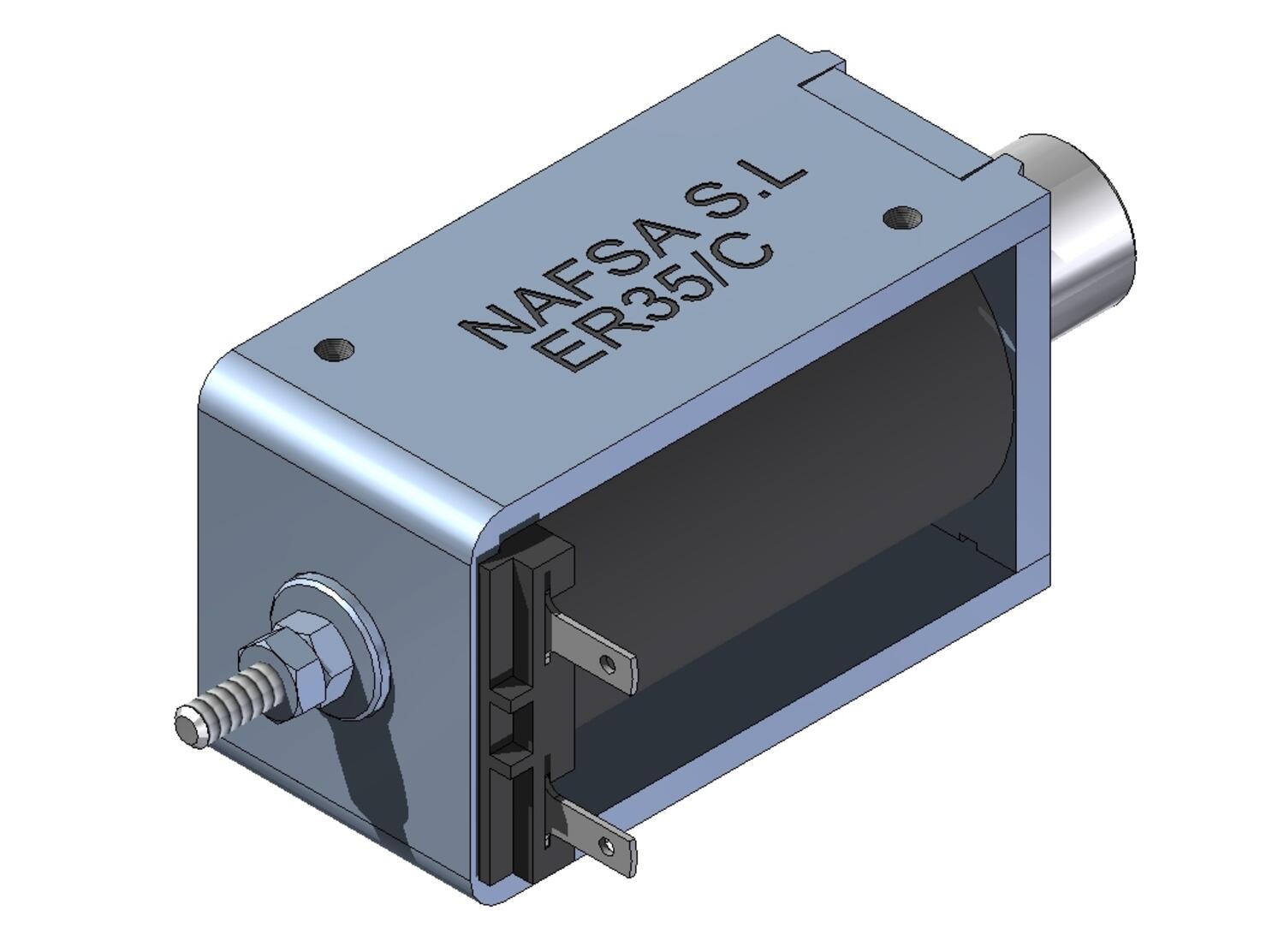

ER30/C solenoidi
Solenoidi
Tuotenumero:
ER35/C Kopioitu!
12 mm
170 g
9 W
60 W
35 W
20 W
150 W
Kyllä
1,5 N
10,6 N
7,5 N
4,3 N
17,3 N
4,5 N
16,6 N
14,7 N
10,9 N
31 N

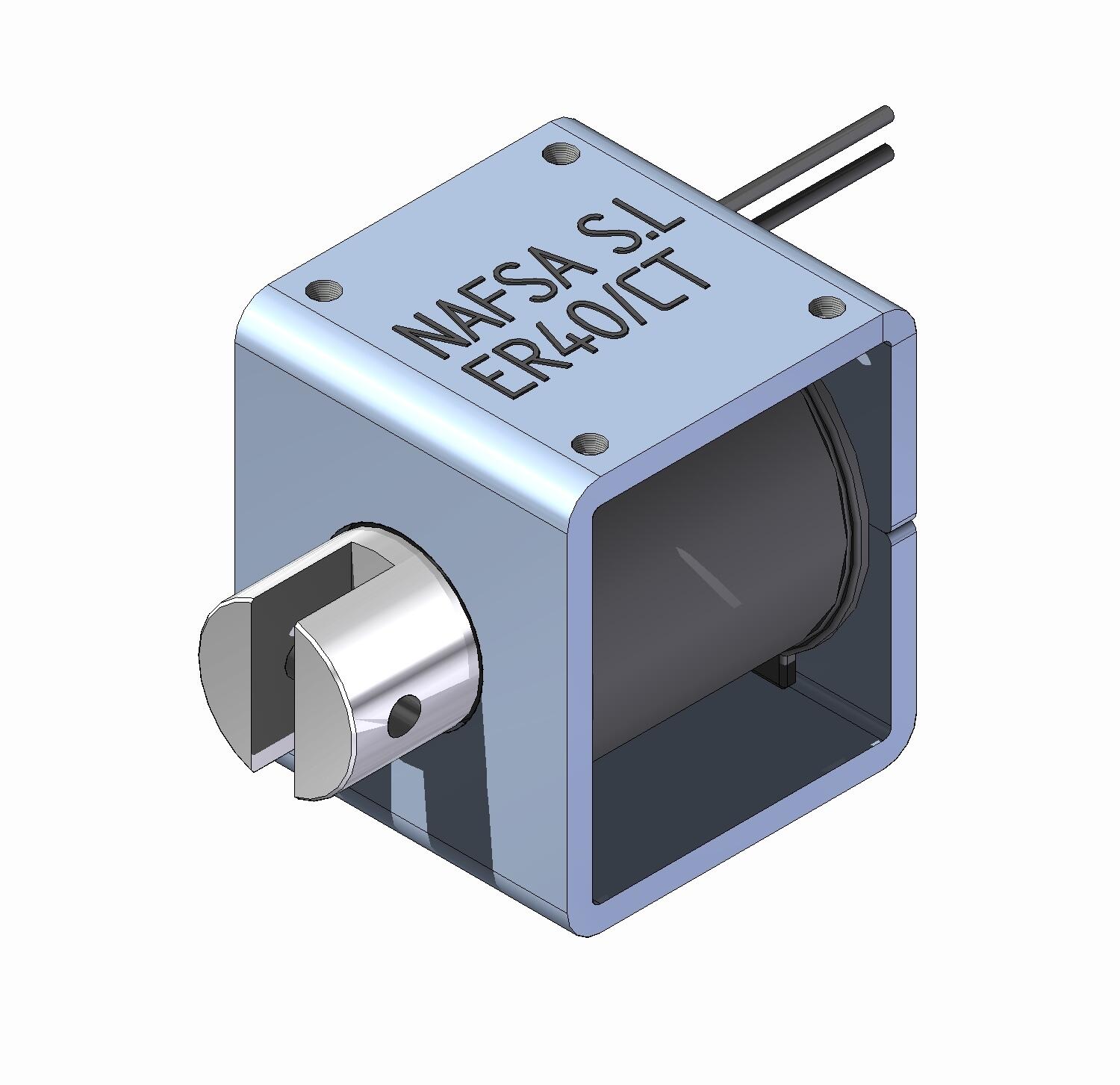

ER40/CT solenoidi
Solenoidi
Tuotenumero:
ER40/CT Kopioitu!
15 mm
368 g
13 W
76 W
44 W
27 W
218 W
Ei
2,9 N
16,5 N
13 N
6,5 N
43 N
26,1 N
74,5 N
68,4 N
41,5 N
121,8 N

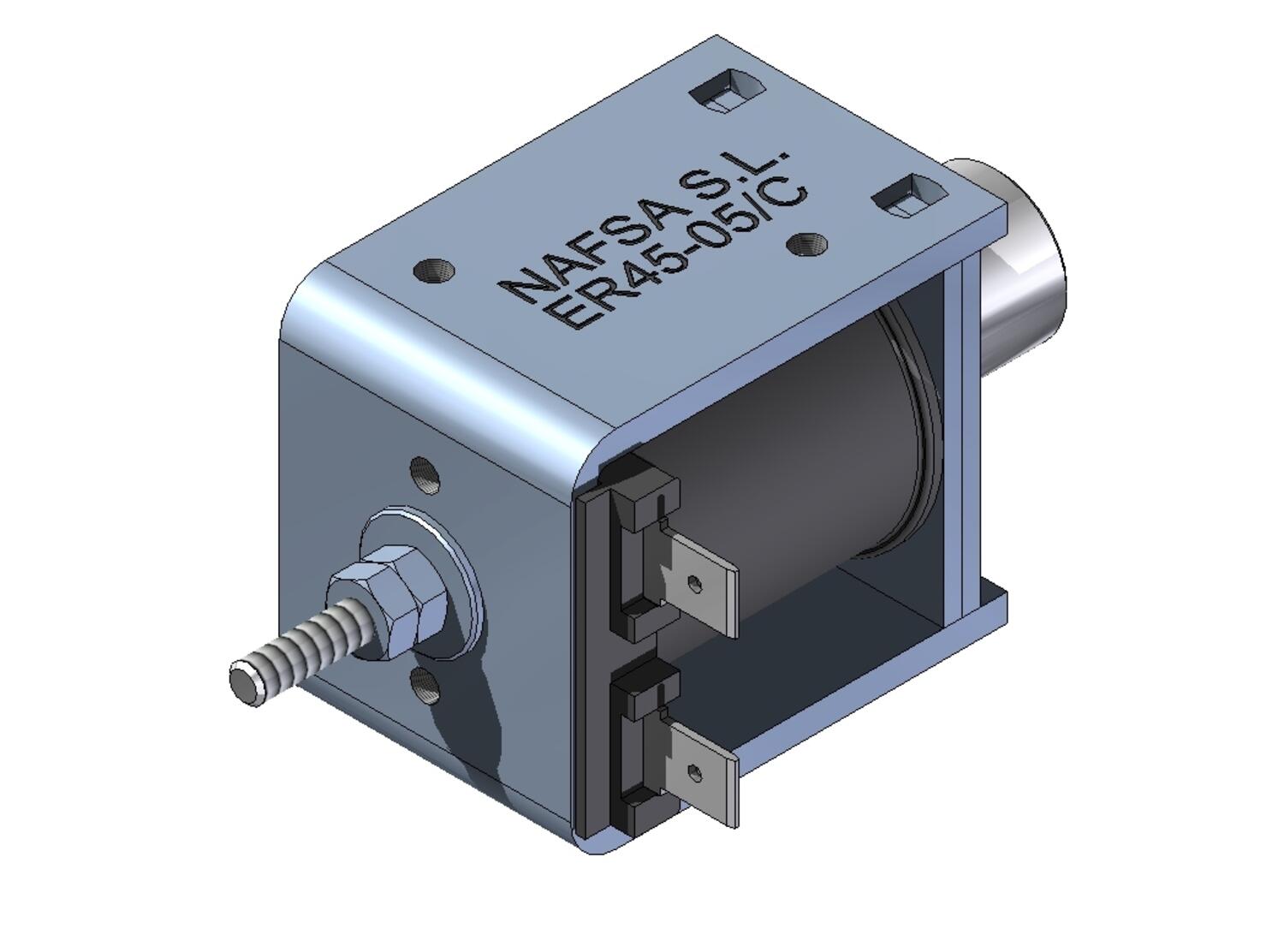

ER45-05/C solenoidi
Solenoidi
Tuotenumero:
ER45-05/C Kopioitu!
5 mm
285 g
12 W
80 W
48 W
30 W
240 W
Kyllä
0,1 N
14,4 N
10,6 N
6,3 N
35 N
60 N
190 N
160 N
110 N
230 N
ER-sarjan solenoidi
Solenoidi
Tuotenumero:
ER45-15/C Kopioitu!
15 mm
285 g
12 W
80 W
48 W
30 W
240 W
Kyllä
3,3 N
15,5 N
10 N
7,3 N
27 N
9,3 N
45,3 N
31,9 N
20,8 N
71,3 N

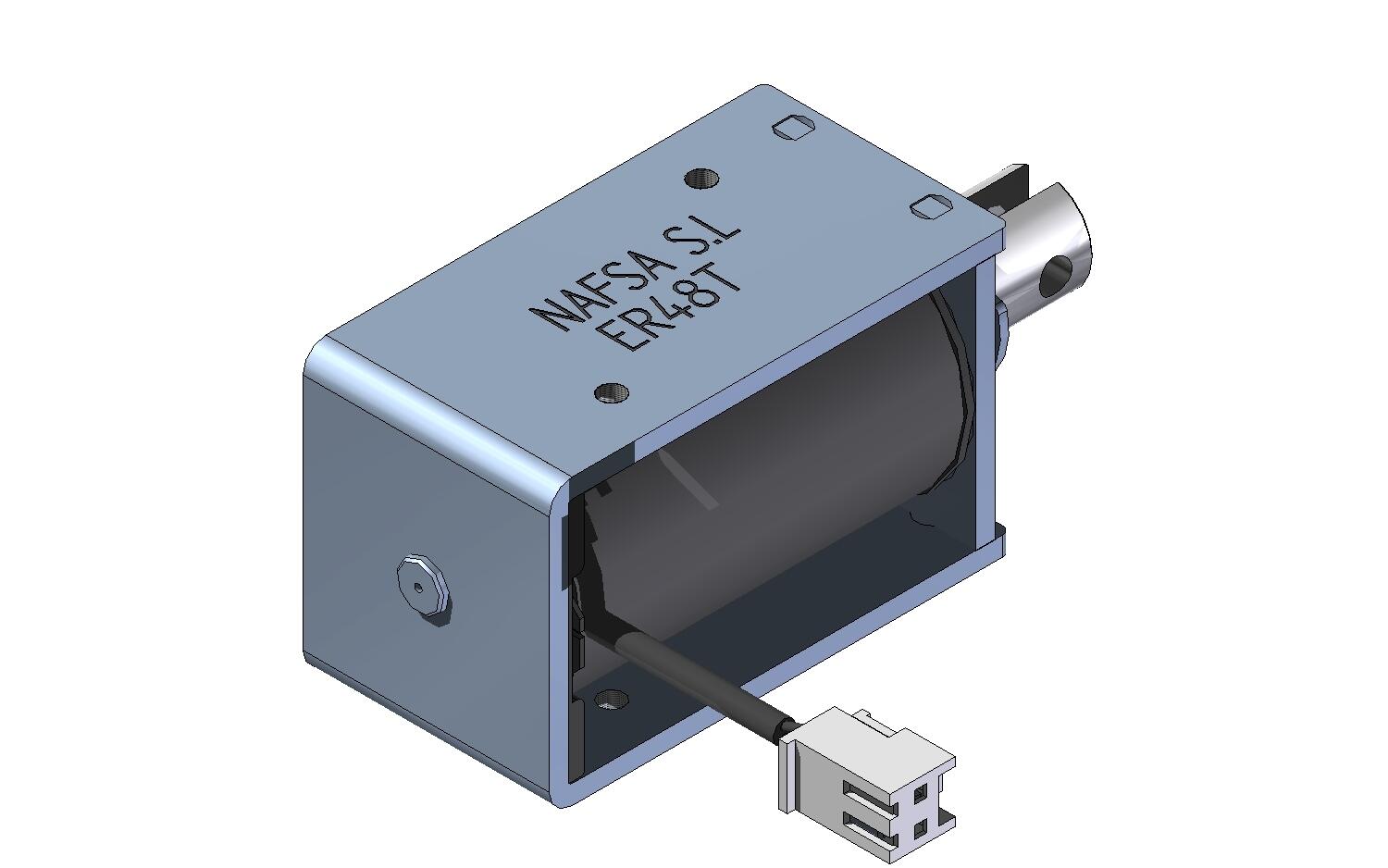

ER-sarjan solenoidi
Solenoidi
Tuotenumero:
ER48/T Kopioitu!
8 mm
292 g
15 W
89 W
54 W
35 W
271 W
Ei
9,1 N
32,5 N
26,7 N
19,5 N
45,1 N
36,2 N
50,4 N
48,4 N
42,8 N
65,4 N

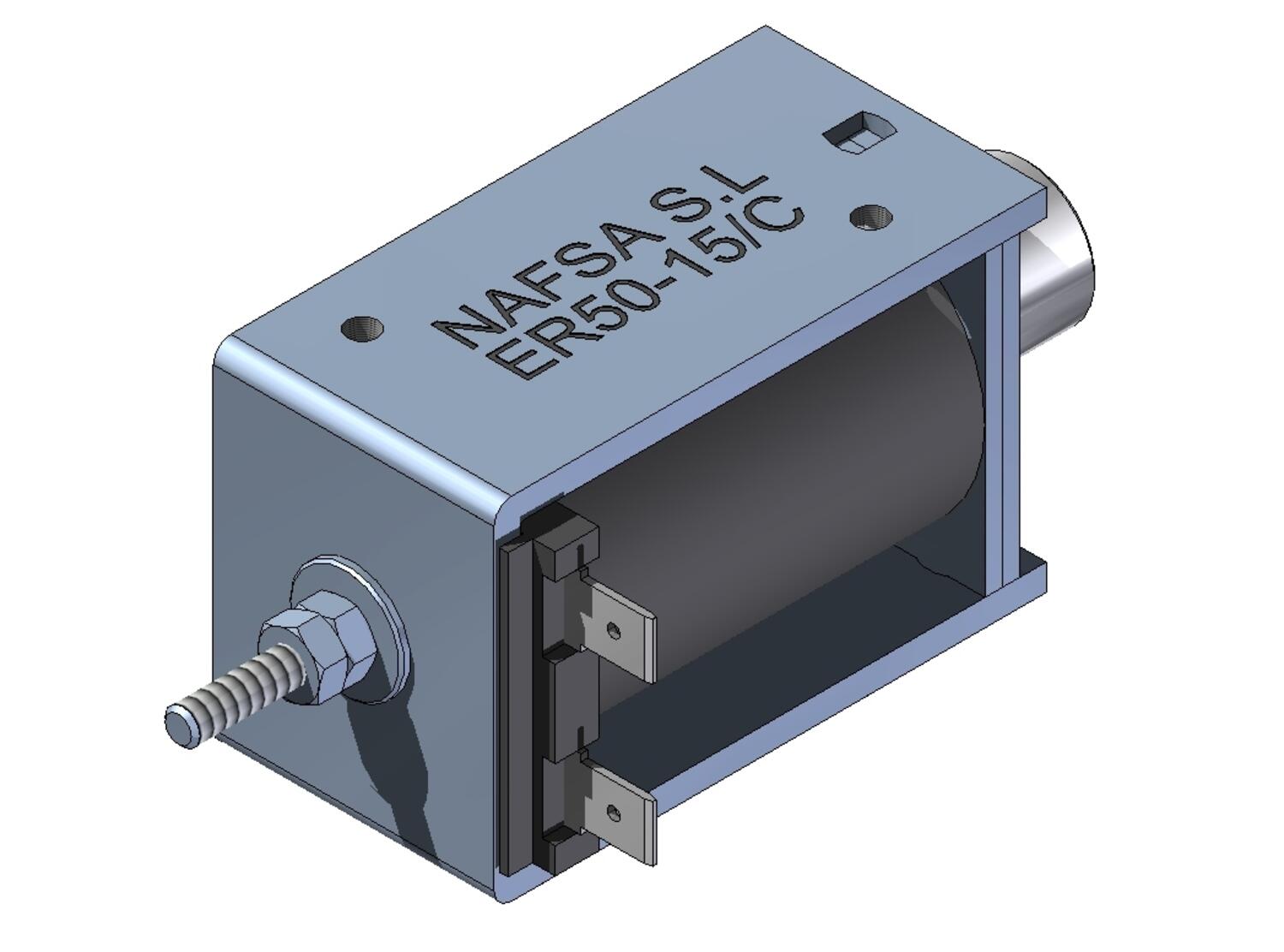

Solenoidi ER-sarja
Solenoidi
Tuotenumero:
ER50-15/C Kopioitu!
15 mm
365 g
14 W
93 W
56 W
35 W
280 W
Kyllä
6,7 N
23 N
16 N
13 N
37 N
22,5 N
68 N
52,7 N
41 N
99 N

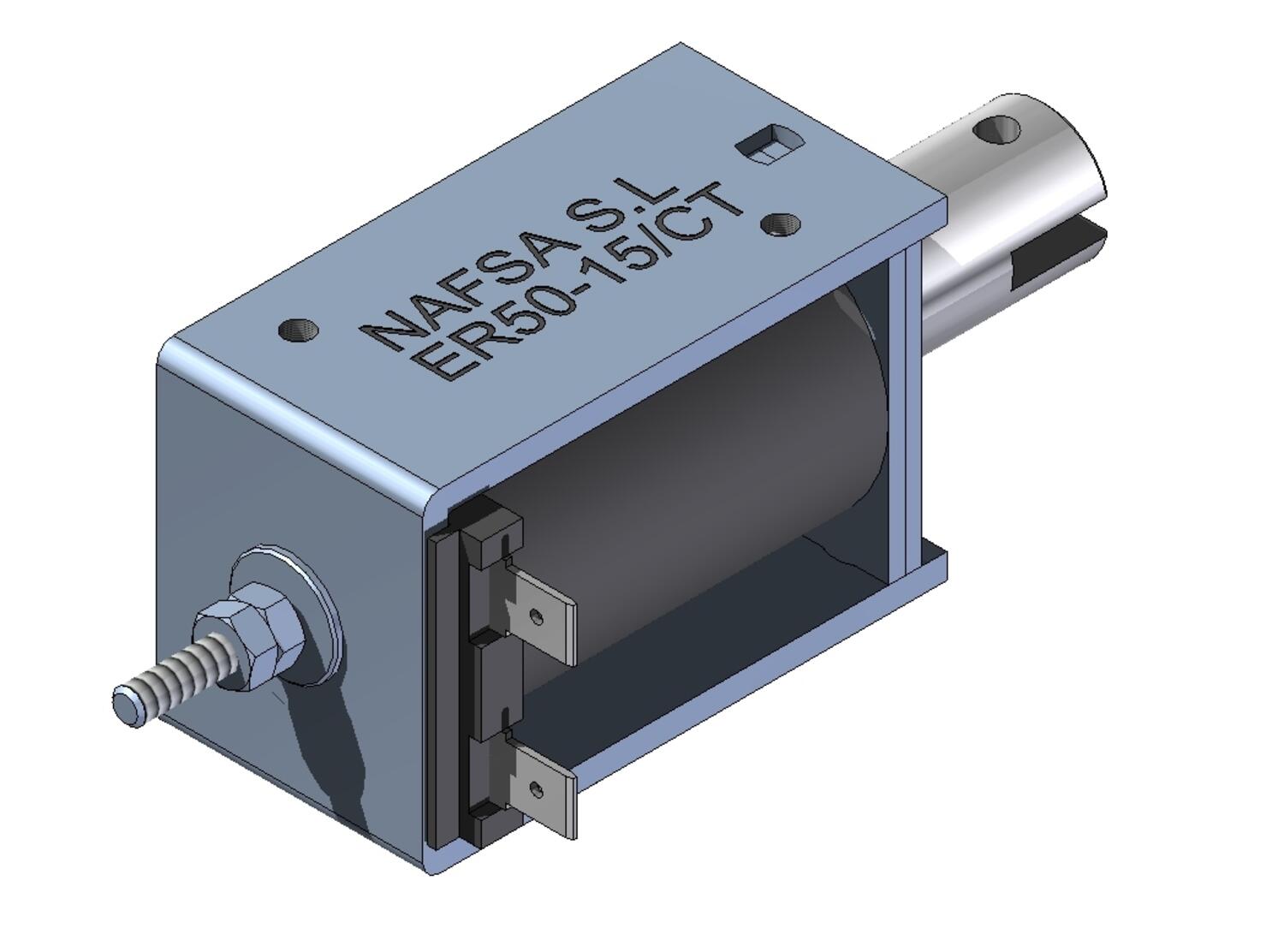

ER50-15/CT solenoidi
Solenoidi
Tuotenumero:
ER50-15/CT Kopioitu!
15 mm
380 g
14 W
93 W
56 W
35 W
280 W
Kyllä
6,5 N
23 N
22,8 N
12,8 N
36,8 N
22,3 N
67,7 N
52,5 N
40,8 N
99 N

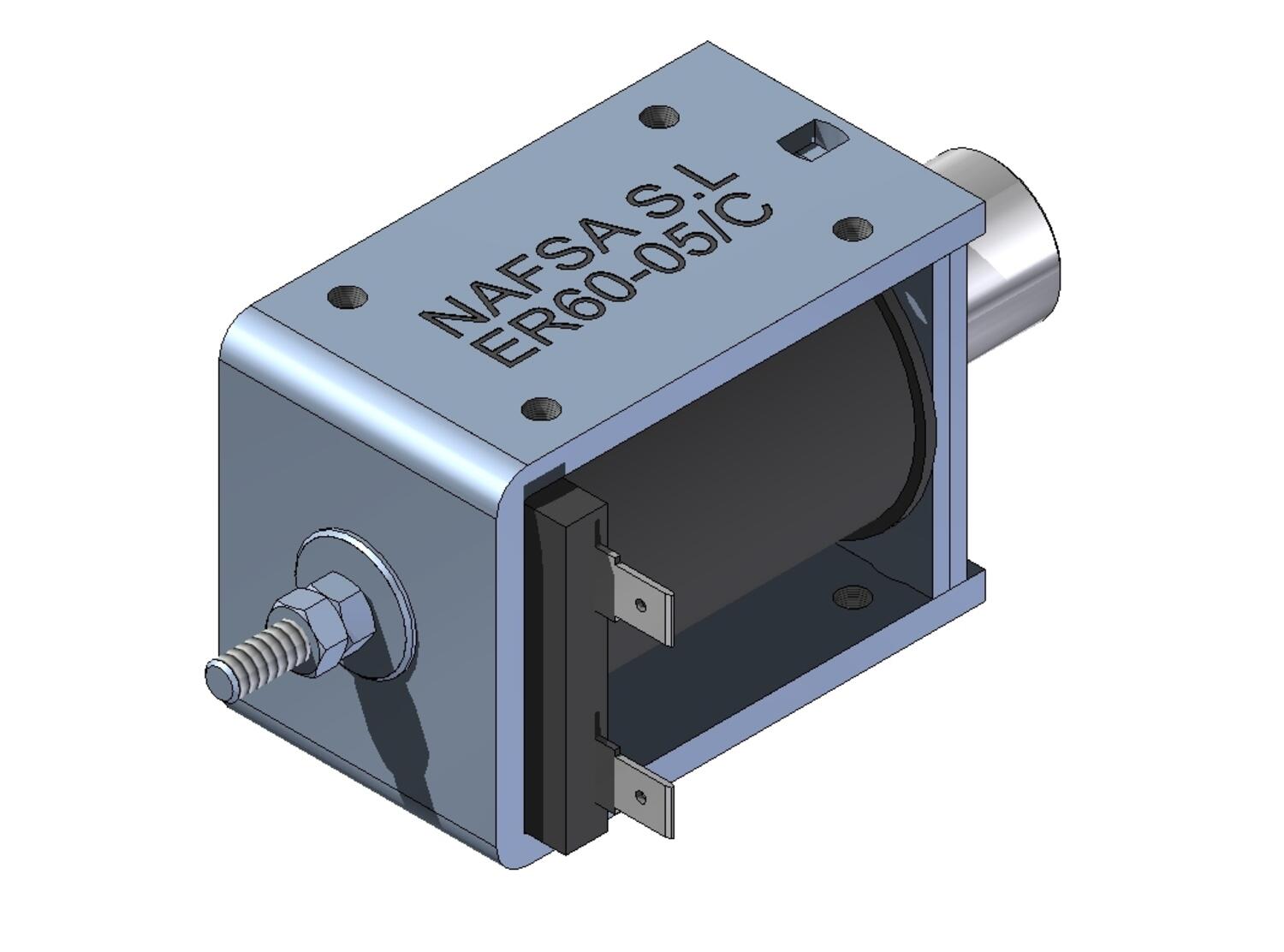

ER60-05/C solenoidi
Solenoidi
Tuotenumero:
ER60-05/C Kopioitu!
5 mm
650 g
18 W
110 W
70 W
45 W
280 W
Kyllä
7 N
47 N
28 N
18 N
96 N
155 N
346 N
296 N
192 N
382 N

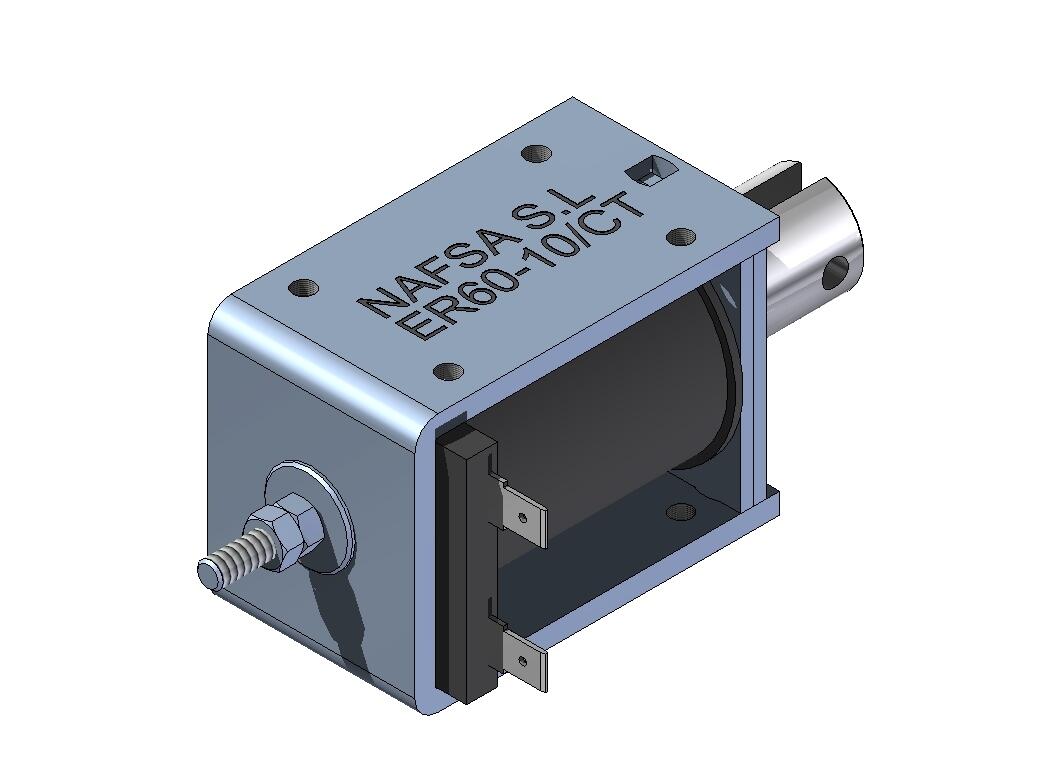

ER60-10/CT solenoidi
Solenoidi
Tuotenumero:
ER60-10/CT Kopioitu!
10 mm
681 g
18 W
110 W
70 W
45 W
280 W
Kyllä
11,6 N
43,6 N
31,6 N
23,6 N
79,6 N
55,1 N
152,1 N
121,3 N
95,1 N
200,4 N

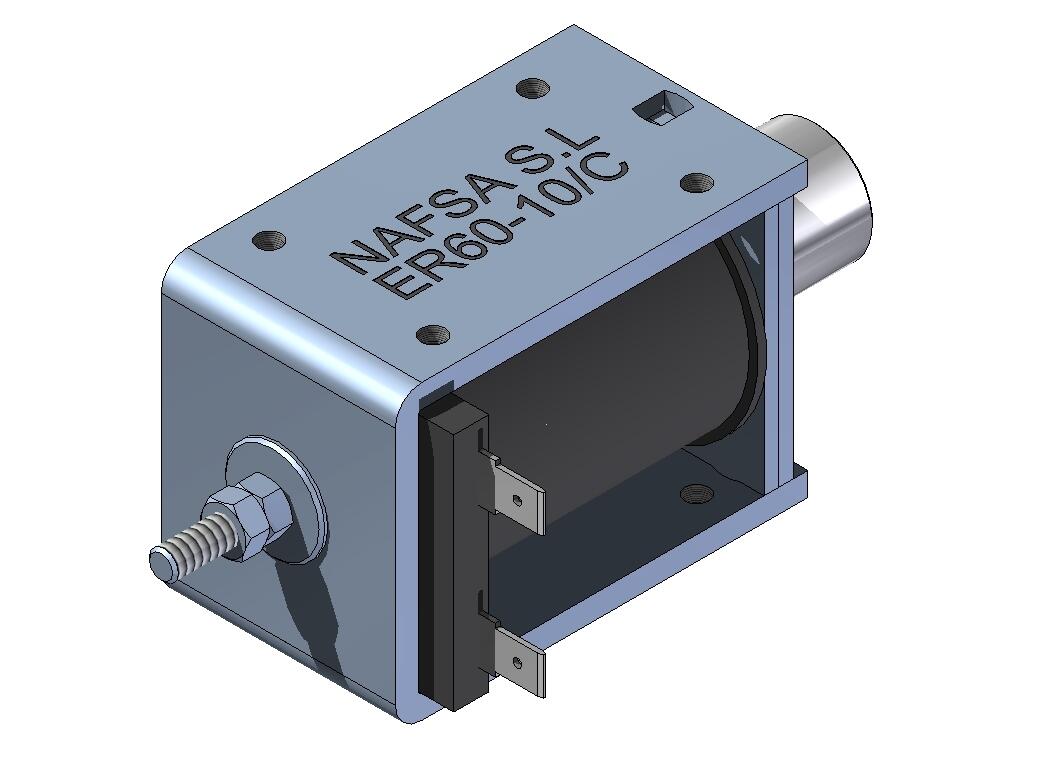

ER60-10/C solenoidi
Solenoidi
Tuotenumero:
ER60-10/C Kopioitu!
10 mm
650 g
18 W
110 W
70 W
45 W
280 W
Kyllä
12 N
44 N
32 N
24 N
80 N
55,6 N
152,5 N
121,7 N
95,5 N
200,8 N

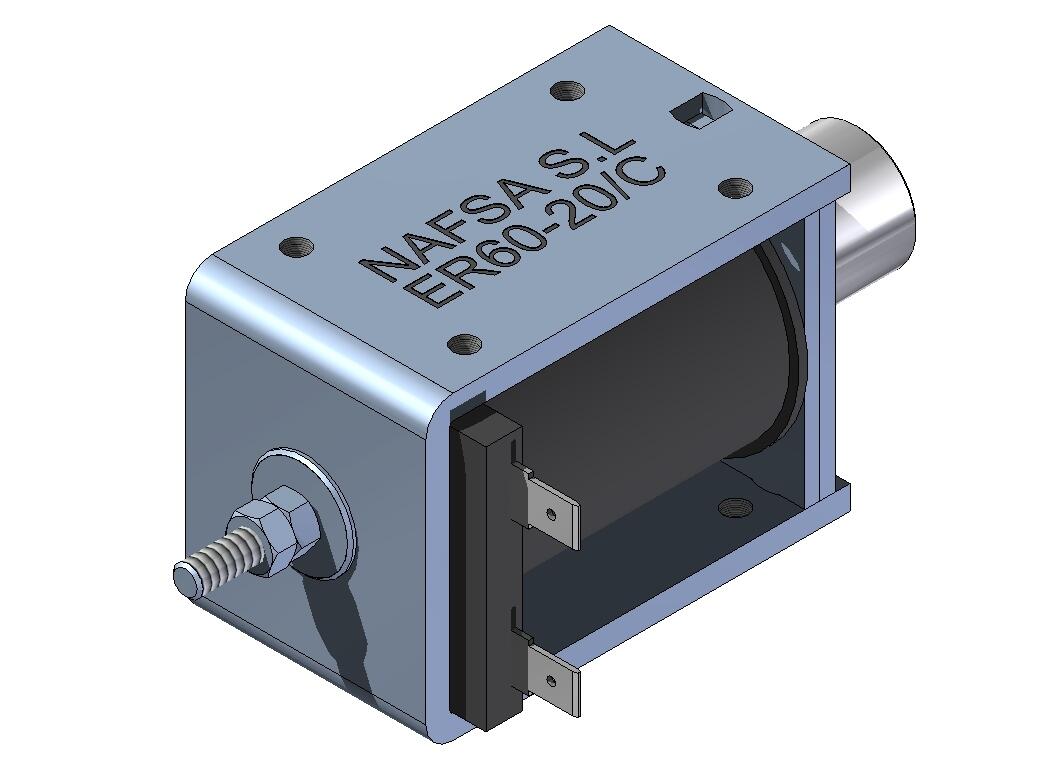

ER60-20/C solenoidi
Solenoidi
Tuotenumero:
ER60-20/C Kopioitu!
20 mm
650 g
18 W
110 W
70 W
45 W
280 W
Kyllä
9,2 N
28,5 N
21,5 N
16,7 N
50 N
27 N
103 N
87 N
60 N
150 N
