NAFSA

ERC-Sarja Solenoidi

AC- ja DC-jännitteillä

ERC sarjan lineaarisolenoidissa elektromagneettiset voimat liikkuttavat mäntää tarvittavan iskun verran.
  • AC ja DC jännitteet
  • 4-20mm isku
  • Räätälöinti mahdollista

Valitse tuote

Valitse tuote

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Äänitiedostot

Valitse tuote

Tekniset tiedot

Eristysluokka B(130ºC)
IP-luokka IP00
Iskun pituus 4 mm
Jännitetyyppi AC, DC
Kokonaispaino 110 g
Max. jännite AC 230 V
Max. jännite DC 205 V
Min. jännite AC 110 V
Min. jännite DC 6 V
Ottoteho @ 20°C, käyttösykli 100% 6,3 W
Ottoteho @ 20°C, käyttösykli 15% 40,3 W
Ottoteho @ 20°C, käyttösykli 25% 24,7 W
Ottoteho @ 20°C, käyttösykli 40% 15,2 W
Ottoteho @ 20°C, käyttösykli 5% 123 W
Palautusjousi Kyllä

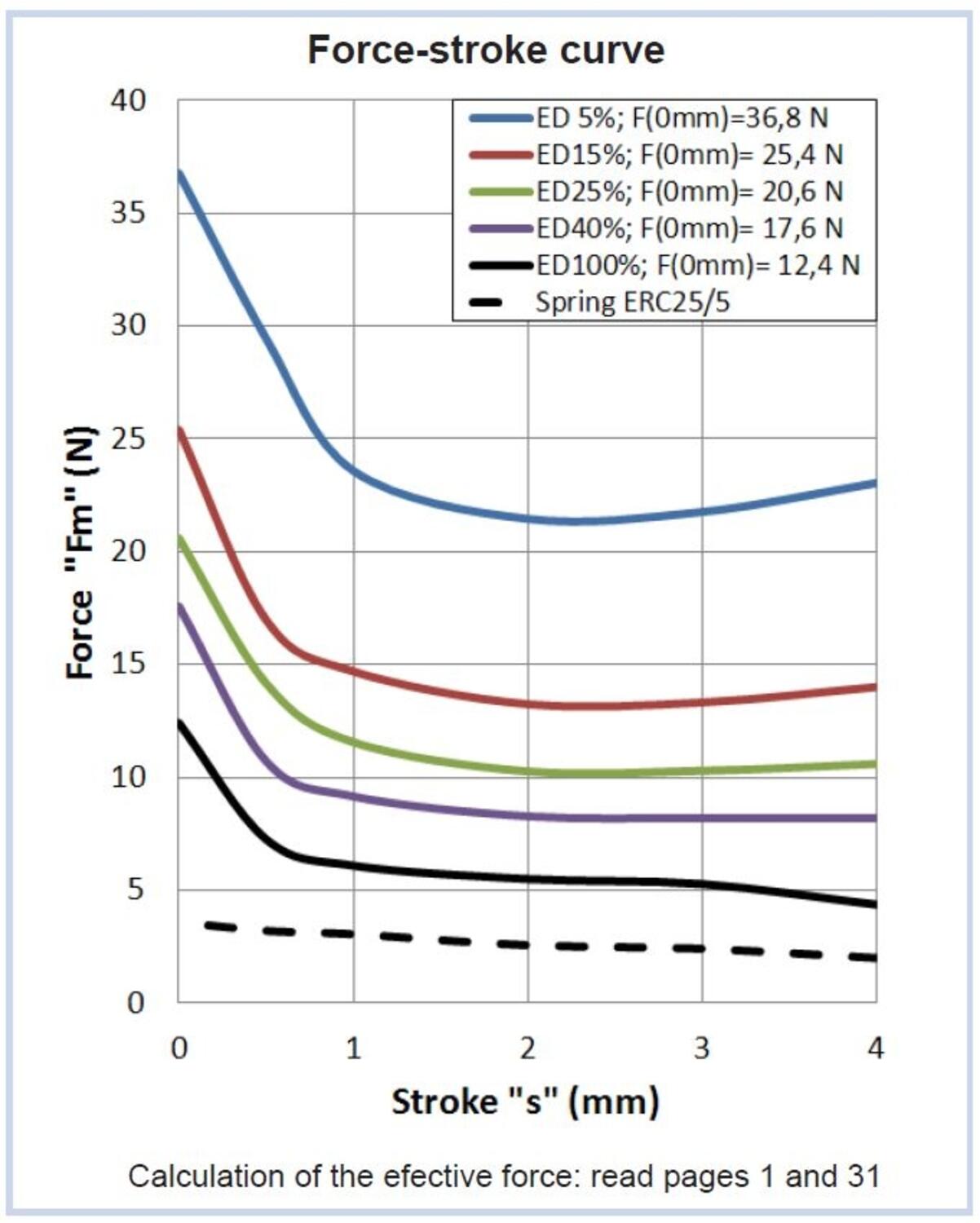

Voima iskun alussa 100% käyttösykli 4,4 N
Voima iskun alussa 15% käyttösykli 14 N
Voima iskun alussa 25% käyttösykli 10,6 N
Voima iskun alussa 40% käyttösykli 8,2 N
Voima iskun alussa 5% käyttösykli 23 N
Voima iskun lopussa 100% käyttösykli 12,4 N
Voima iskun lopussa 15% käyttösykli 25,4 N
Voima iskun lopussa 25% käyttösykli 20,6 N
Voima iskun lopussa 40% käyttösykli 17,6 N
Voima iskun lopussa 5% käyttösykli 36,8 N

Tiedostot

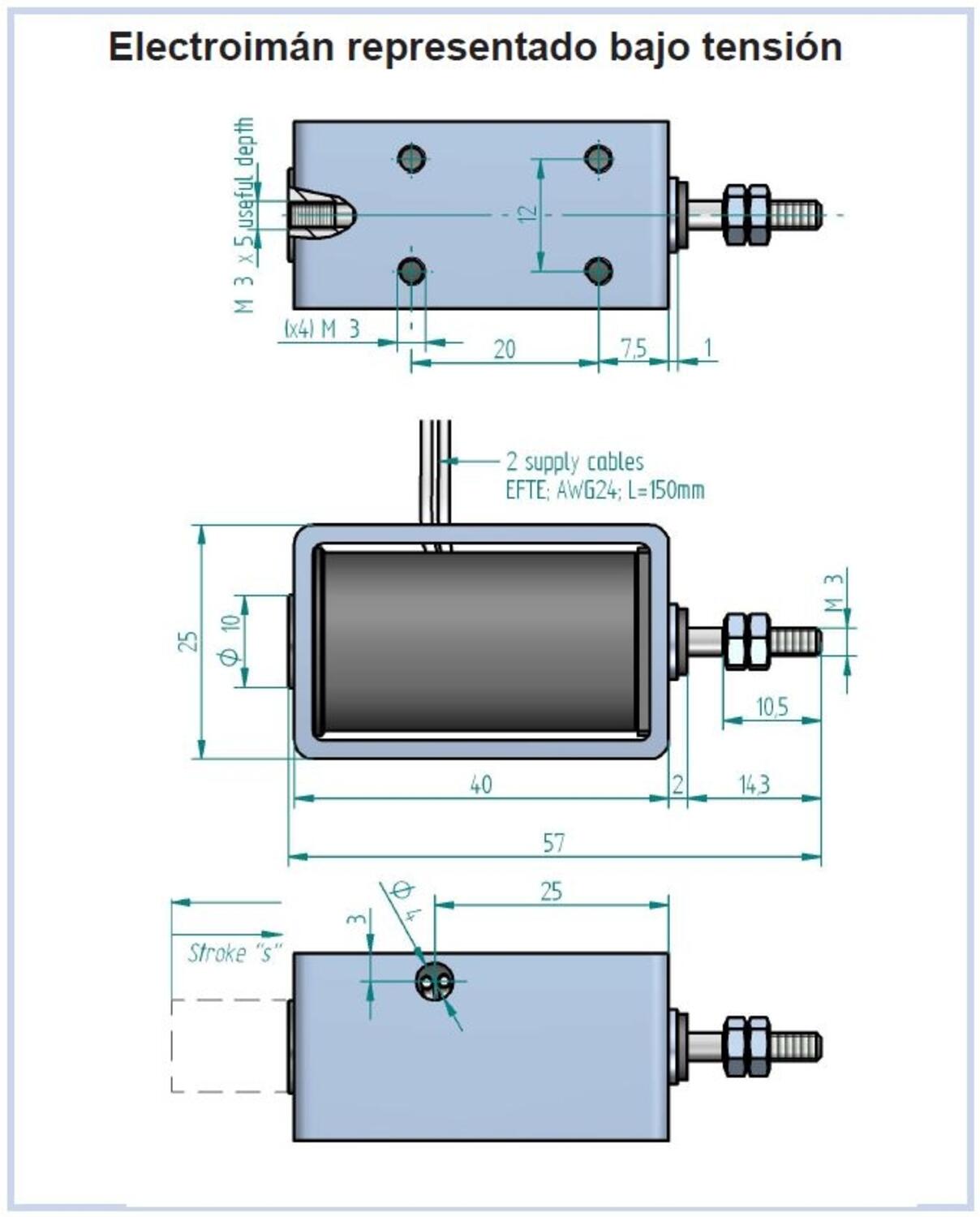

Mitat ja kytkennät

Tekniset kuvat

Tuotekuvaus

ERC sarjan lineaarisolenoidissa elektromagneettiset voimat liikkuttavat mäntää tarvittavan iskun verran.Männän paluu alkupisteeseen toteutetaan ulkoisella voimalla tai jousella. ERC sarja on vastaava ER sarjan kanssa, mutta pitkäikäisempi laakeroinnin ja pinnoitteen ansiosta.

Tälle tuotteelle on saatavilla useita eri räätälöintivaihtoehtoja, muun muassa männän pää voidaan työstää asiakkaan tarpeisiin sopivaksi.

Tarvikkeet

Saatat olla kiinnostunut näistä



Äänitiedostot

Lisää luettavaa

Nafsa solenoidit
Tuoteuutiset

Valikoima monikäyttöisiä solenoideja

Nafsalla on pitkä kokemus soleneista ja elektromagneeteista. Heiltä löytyy laaja valikoima monia standardituotteita, mutta myös räätälöinti on mahdollista.

Solenoidit ja elektromagneetit Nafsalta
Tuoteuutiset

Solenoidit ja elektromagneetit Nafsalta

Nafsa on vuonna 1996 perustettu Espanjalainen solenoidi -ja elekromagneettivalmistaja. Heillä on pitkä kokemus solenoidien ja elektromagneettien suunnittelusta, valmistuksesta ja myynnistä.

Wika ILT tutka-anturi
Tuoteuutiset

WIKA ILT – Kompakti ja kestävä tutka-anturi nykyaikaiseen teollisuuteen

WIKA ILT-sarjan tutka-anturi tarjoaa tarkkaa ja kosketuksetonta pinnankorkeuden mittausta nesteille, viskooseille aineille ja kiintoaineille. Lue lisää!

Inxpectin Cuboid tutka uutuudet saatavilla OEM Finlandilta
Tuoteuutiset

Inxpect Cuboid -turvatutkat – uusi muoto entistä parempaan turvallisuuteen

Uudet S202A-MC-anturit tarjoavat laajat konfigurointimahdollisuudet ja ne on suunniteltu kattamaan monipuolisesti erilaiset teollisuussovellukset.

Teholähteet lääketeollisuudelle
Tuoteuutiset

Teholähteet lääkinnälliseen käyttöön

Enedo suunnittelee ja kehittää lääkinnälliseen käyttöön tarkoitettuja AC–DC-teholähteitä vaativimpiin terveydenhuollon sovelluksiin.

Körner-kytkentärimat lääkinnällisiin laitteisiin
Tuoteuutiset

Sertifioidut kytkentärimat lääkinnällisiin sovelluksiin

Laaja valikoima sertifoituja kytkentärimoja, jotka soveltuvat erinomaisesti lääkinnällisten laitteiden tarkkaan ja luotettavaan sähkökytkentään.

Suosikit Tilausnumero: Iskun pituus Kokonaispaino Ottoteho @ 20°C, käyttösykli 100% Ottoteho @ 20°C, käyttösykli 15% Ottoteho @ 20°C, käyttösykli 25% Ottoteho @ 20°C, käyttösykli 40% Ottoteho @ 20°C, käyttösykli 5% Voima iskun alussa 100% käyttösykli Voima iskun alussa 15% käyttösykli Voima iskun alussa 25% käyttösykli Voima iskun alussa 40% käyttösykli Voima iskun alussa 5% käyttösykli Voima iskun lopussa 100% käyttösykli Voima iskun lopussa 15% käyttösykli Voima iskun lopussa 25% käyttösykli Voima iskun lopussa 40% käyttösykli Voima iskun lopussa 5% käyttösykli Hinta
Solenoidi ERC-sarja
Solenoidi
Tuotenumero:
ERC25-04/CC Kopioitu!
4 mm
110 g
6,3 W
40,3 W
24,7 W
15,2 W
123 W
4,4 N
14 N
10,6 N
8,2 N
23 N
12,4 N
25,4 N
20,6 N
17,6 N
36,8 N
Solenoidi
Solenoidi
Tuotenumero:

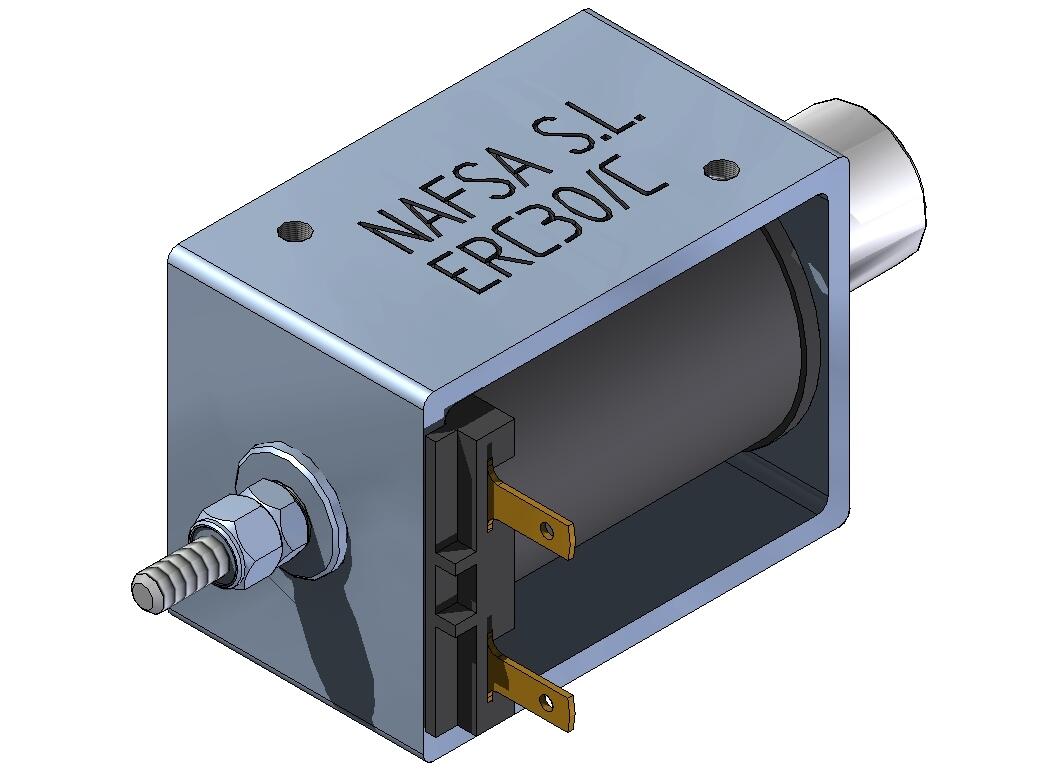

ERC30/C Kopioitu!
8 mm
130 g
8 W
50 W
30 W
20 W
120 W
3 N
12 N
9 N
6 N
21 N
10 N
24 N
19 N
15 N
35 N
Solenoidi
Solenoidi
Tuotenumero:

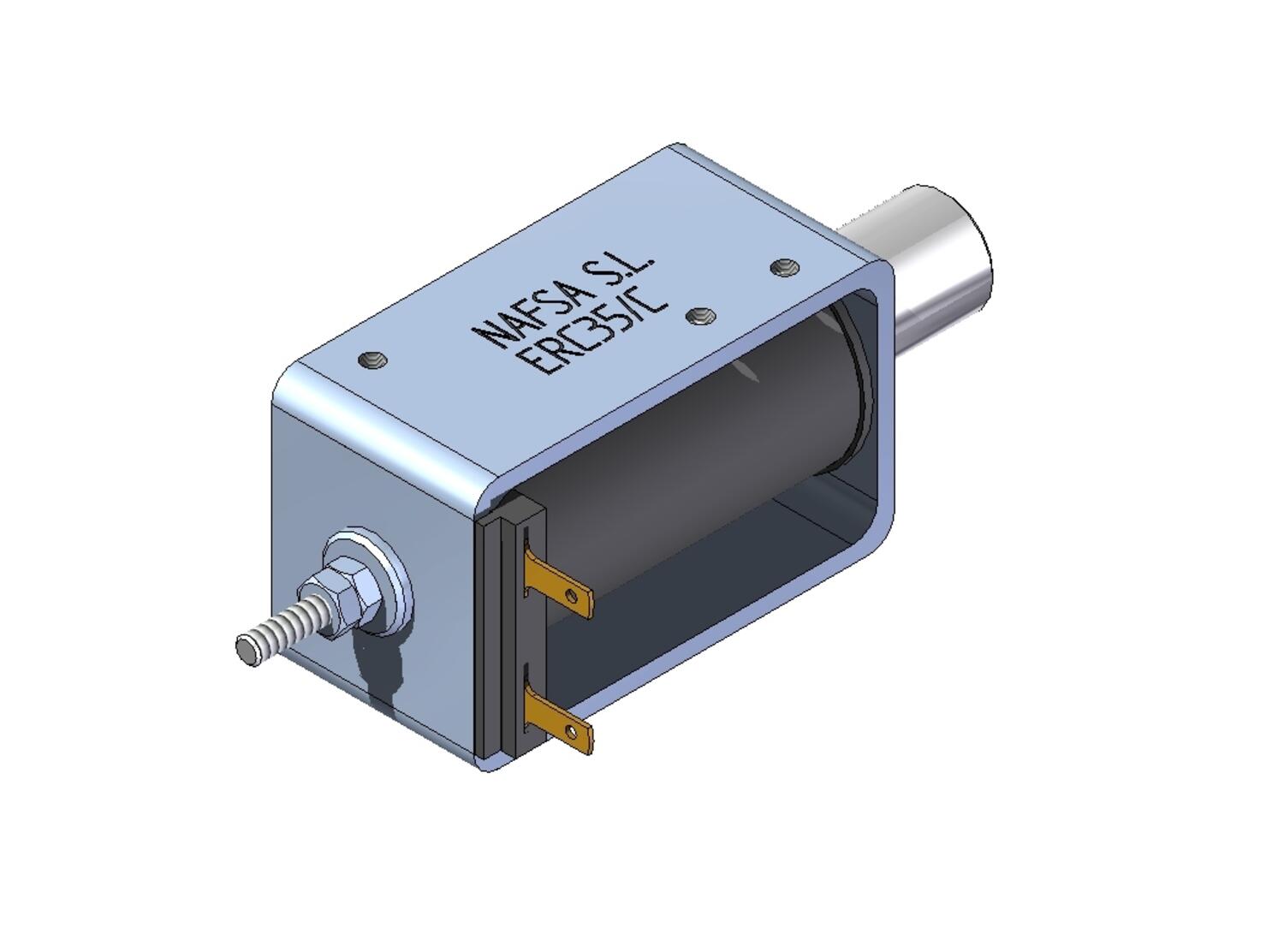

ERC35/C Kopioitu!
12 mm
150 g
9 W
60 W
35 W
20 W
150 W
2,6 N
10,5 N
7,9 N
5,8 N
21 N
5,6 N
18 N
12,9 N
9,5 N
27,7 N
Solenoidi
Solenoidi
Tuotenumero:

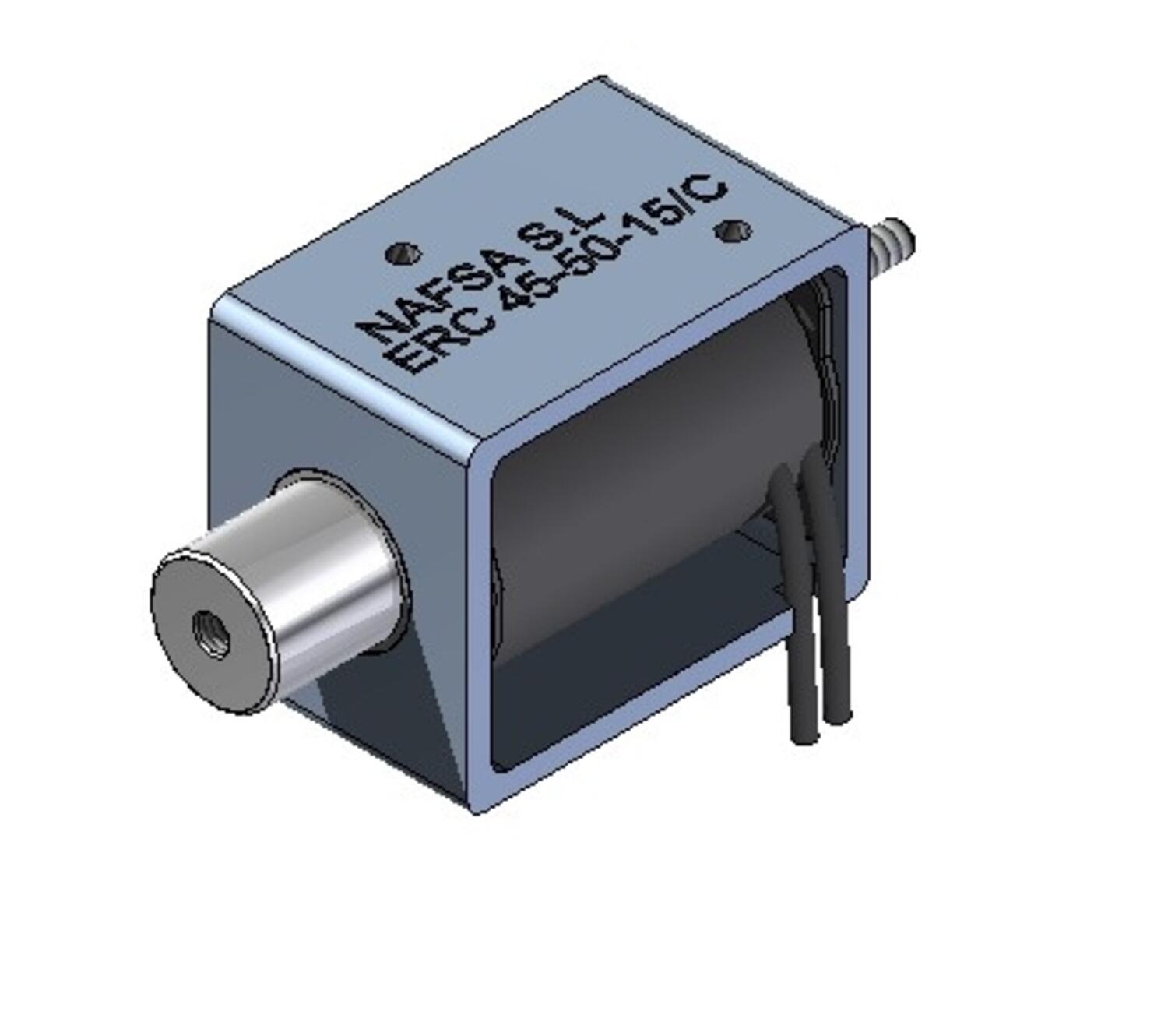

ERC45-50-15/C Kopioitu!
15 mm
297 g
12 W
77 W
46 W
29 W
228 W
4,5 N
16 N
12 N
9,3 N
32 N
16 N
50 N
42 N
33 N
83 N
Solenoidi
Solenoidi
Tuotenumero:

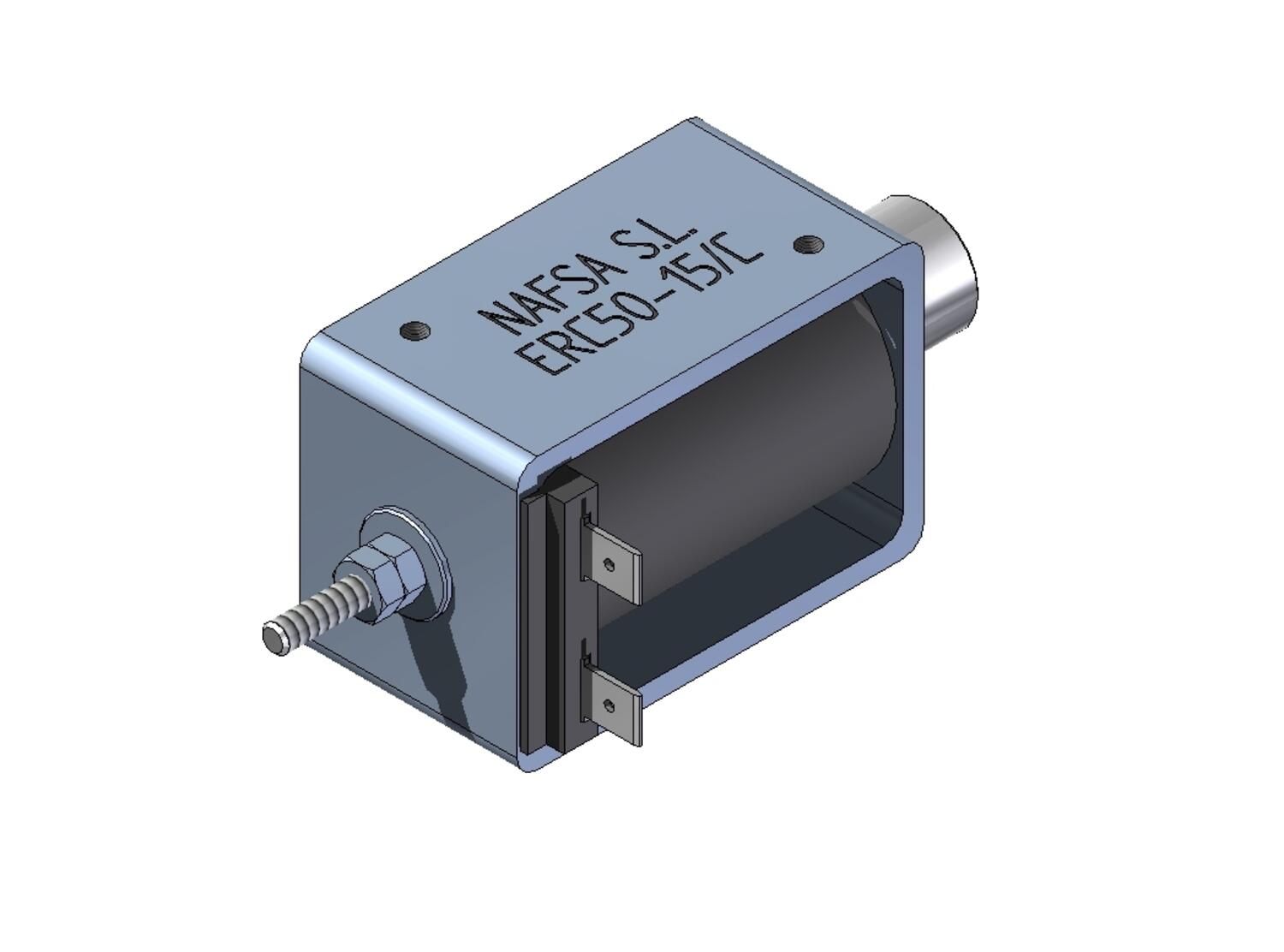

ERC50-15/C Kopioitu!
15 mm
335 g
14 W
93 W
56 W
35 W
280 W
6,8 N
23 N
17 N
12,8 N
43 N
20 N
52 N
42 N
34 N
76 N
Solenoidi
Solenoidi
Tuotenumero:

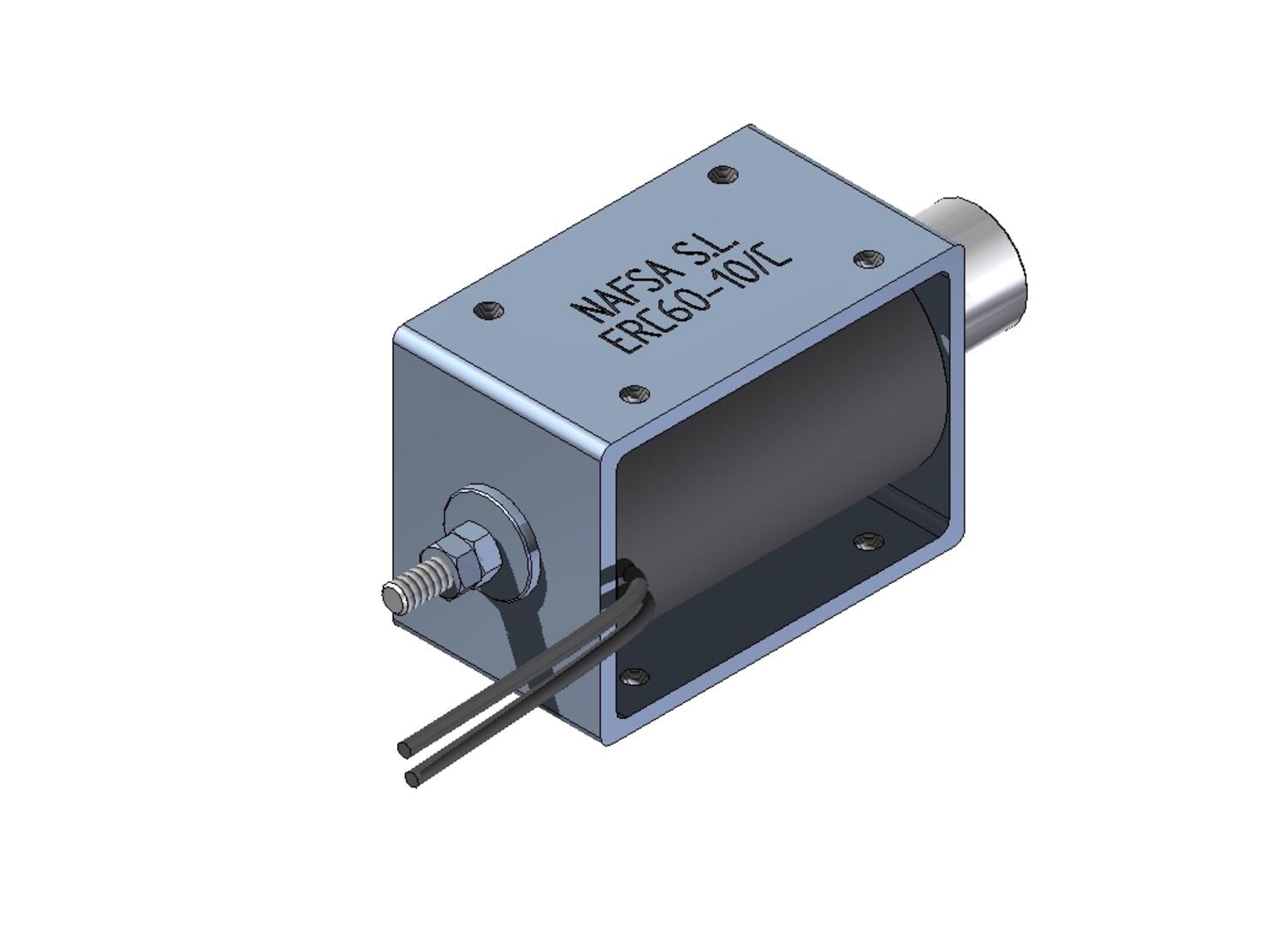

ERC60-10/C Kopioitu!
10 mm
660 g
18 W
110 W
70 W
45 W
280 W
19 N
56 N
43 N
33 N
94 N
81 N
160 N
140 N
119 N
191 N
Solenoidi
Solenoidi
Tuotenumero:
ERC60-20/C Kopioitu!
20 mm
660 g
8 W
110 W
70 W
45 W
280 W
11 N
32 N
24 N
19 N
57 N
56 N
124 N
106 N
86 N
160 N
