7 perussääntöä hyvälle energiansiirtoketjukaapelille

Julkaistu:2026-06-24 | Janne Hyvönen

Energiansiirtoketjussa käytettävältä kaapelilta vaaditaan paljon. Siksi tässä artikkelissa avataan tarkemmin seitsemän perussääntöä, jotka määrittävät hyvän kaapelin rakenteen ja toiminnan energiansiirtoketjussa.

Hyvän energiansiirtoketjukaapelin taustalla on useita tekijöitä. Niiden ansiosta kaapeli voidaan sovittaa mahdollisimman tarkasti erilaisiin käyttökohteisiin ja vaativiin liikesovelluksiin. chainflex-kaapelit täyttävät samat vaatimukset kuin kiinteästi asennettavat vakiokaapelit, mutta niiden lisäksi ne tarjoavat erityisiä etuja energiansiirtoketjukäyttöön.

Seuraavassa käydään läpi, mitkä ominaisuudet tekevät kaapelista pitkäikäisen ja toimintavarman sekä energiansiirtoketjuun sopivan.


Tuki

numero 1 Vetoluja keskiosa


VAKIOKAAPELIT:
Kun kaapelin rakenteessa on vähintään viisi johdinta, kaapelin keskelle muodostuu tyhjä tila. Tämä voi heikentää kaapelin vakautta ja aiheuttaa sen, että johtimet painuvat kohti keskiosaa. Siksi tyhjä tila täytyy täyttää. Vakiokaapeleissa täytemateriaalina käytetään usein muovia tai muuta helposti saatavilla olevaa materiaalia.


CF6-kaapeli

CF6 ohjauskaapeli

CHAINFLEX-KAAPELIT:
chainflex-kaapeleissa tyhjä tila täytetään vetolujalla keskiosalla. Sen tehtävä ei kuitenkaan ole pelkästään täyttää rakennetta, vaan se myös vastaanottaa kaapelin sisällä liikkeen aikana syntyviä voimia. Keskiosa koostuu erityisestä vetolujasta langasta.

Vetovoimia syntyy erityisesti kaapelin taivutussäteessä. Nämä voimat voidaan siirtää keskiosaan, joka toimii ikään kuin iskunvaimentimena ja pehmentää kaapelin liikkeitä. Vetoluja keskiosa on siksi erittäin tärkeä erityisesti dynaamisissa käyttökohteissa, joissa kaapeliin kohdistuu paljon liikettä ja suuri määrä edestakaisia liikkeitä.

numero 2  Optimoitu kuparisäie

VAKIOKAAPELIT:
Kuparisäikeen tehtävänä on johtaa sähköä.

CHAINFLEX-KAAPELIT:
Kuparisäikeen päätehtävä chainflex®-kaapeleissa on myös johtaa sähköä.

Chainflex-kaapelien kuparisäikeet ovat pitkäaikaisten testien lopputulos. Tämä oli ainoa tapa löytää täydellinen yhdistelmä yksittäisen langan halkaisijasta, lankojen määrästä, optimaalisesta kiertomitasta ja suunnasta kullekin kuparisäikeelle. Nämä parametrit varmistavat, etteivät säikeet katkea kaapelin liikkeissä.

Jos kuparilangat ovat liian ohuita, voi syntyä taitoksia ja silmukoita, jotka johtavat oikosulkuun. Mitä tarkalleen tapahtuu, kun taitoksia ja silmukoita syntyy? Taitoksia ja silmukoita muodostuu, kun liian ohuet langat venyvät ja puristuvat liikkeen aikana, minkä seurauksena syntyy solmuja. Tällöin langat katkeavat ja voivat lävistää johtimen eristyksen sekä joutua kosketuksiin ”viereisten” johtimien lankojen kanssa, mikä aiheuttaa oikosulkuja. Jos kuparilangat taas ovat liian paksuja, kaapeli ei ole enää riittävän joustava energiansiirtoketjussa tapahtuvan liikkeen aikana, ja yksittäiset langat katkeavat.

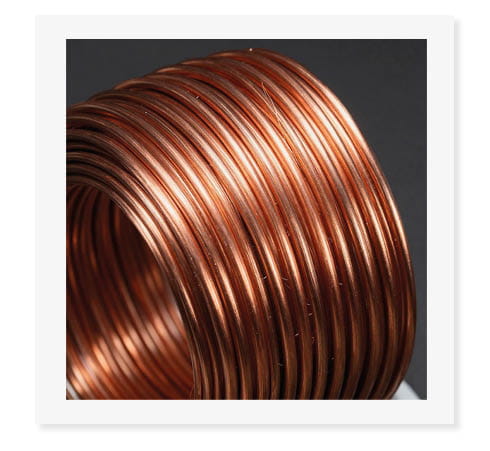

kuparisäie

numero 3  Johdineristys

VAKIOKAAPELIT:
Johdineristys varmistaa, ettei virta ohjaudu oikealle tai vasemmalle viereisiin johtimiin.

CHAINFLEX-KAAPELIT:
chainflex®-kaapeleiden johdineristys täyttää saman tehtävän. chainflex®-kaapeleiden johdineristys koostuu kuitenkin erittäin kulutusta kestävästä materiaalista, sillä myös johtimien täytyy liikkua kaapelin sisällä. Johdineristyksessä käytämme kolmea eri materiaaliryhmää: PVCä, TPEä ja XLPEä.

numero 4  Johdinten kierto

VAKIOKAAPELIT
Johtimet on kierretty yhteen vain hyvin kevyesti pitkällä kiertopituudella. Tämä auttaa estämään johtimien löystymistä tuotantoprosessin aikana, kun suojaus tai ulkovaippa asennetaan.

Mitä kiertopituus tarkalleen tarkoittaa? Kiertopituus kertoo, kuinka voimakkaasti johtimet on kierretty yhteen. Mitä lyhyempi kiertopituus on, sitä tiukemmin johtimet on kierretty yhteen. Tämä tarkoittaa, että materiaalia käytetään enemmän ja tuotantoajat ovat pidempiä.

CHAINFLEX-KAAPELIT:
iguksen kiertomenetelmä varmistaa myös, että johtimet pysyvät vahingoittumattomina liikkuvissa sovelluksissa. Siksi igus käyttää erittäin lyhyttä kiertopituutta ja 12 johtimen tai sitä suuremmissa kaapeleissa johtimet ovat kierretty nipuissa. Nipuissa kierretyt johtimet vaimentavat liikkeen aikana syntyviä veto- ja puristusvoimia.

Näitä voimia syntyy, kun kaapeli liikkuu kaaren eli säteen läpi. Sisäsäteellä johtimet puristuvat kokoon ja ulkosäteellä ne venyvät. Igus kehitti nippurakenteen, jotta nämä voimat eivät kuormittaisi johtimia liikaa, sillä johdin voi tällöin jatkuvasti vaihtaa sijaintiaan kaapelin sisällä. Näin voimat kompensoituvat. Tämä on erityisen tärkeää niin sanotun korkkiruuvi-ilmiön estämiseksi.
Numero 5  Sisävaippa

VAKIOKAAPELIT:
Sisävaippa ja/tai täyteaine tekevät kaapelista pyöreän, sillä tavalliset liittimet ja läpiviennit on suunniteltu vain pyöreille kaapeleille.

CHAINFLEX-KAAPELIT:
Lisäksi igus®-kaapeleiden sisävaippa toimii suojauksen perustana. Välitilat täyttävä, suulakepuristettu sisävaippa ohjaa kierrettyä rakennetta turvallisesti ja luotettavasti pitkittäissuunnassa.
Numero 7 Ulkovaippa

KIINTEÄÄN ASENNUKSEEN TARKOITETUT VAKIOKAAPELIT:
Ulkovaipan tehtävänä on suojata kaapelia ympäristöolosuhteilta, kuten öljyltä, pölyltä, UV-säteilyltä ja niin edelleen.

CHAINFLEX-KAAPELIT:
Liikkuviin sovelluksiin tarkoitetuissa chainflex®-kaapeleissa ulkovaippaa on saatavana eri materiaaleista: PVC, iguPUR, PUR ja TPE. Siksi oikea ulkovaippamateriaali on saatavilla mihin tahansa ympäristöön. Riippumatta siitä, vaatiiko sovellus öljynkestävyyttä, UV-kestävyyttä tai kylmien lämpötilojen kestävyyttä. Lisäksi kaikki materiaalit ovat erittäin kulutusta kestäviä ja ne on suulakepuristettu.

Numero 6 Suojaus


VAKIOKAAPELIT:
Suojaus tarjoaa EMC-suojan ja suojaa kaapelia häiriöiltä.
CHAINFLEX-KAAPELIT:
igus®-kaapeleissa on erittäin loiva punontakulma. Punottu suoja mukautuu kaapelin liikkeeseen, koska se voi liikkeen aikana avautua ja sulkeutua kuin sakset. Jos punontakulma on tiukka, suoja ei pysty mukautumaan liikkeeseen ja voi siksi rikkoutua hyvin nopeasti. Lisäksi chainflex-kaapeleiden suojauksella on suuri, jopa 90 prosentin peittävyys, mikä tarkoittaa erittäin hyvää EMC-suojaa.

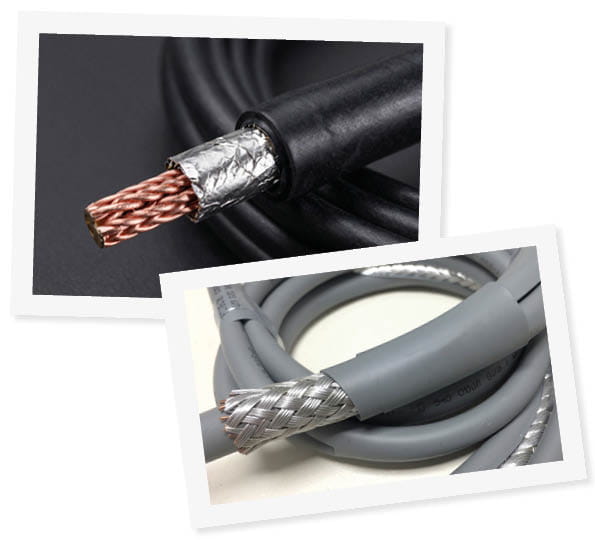

sisä-ja ulkovaippa
