Usein ajatellaan, että hieman lisätilaa löytyy vielä, oli kyse sitten matkalaukusta, varastosta tai teknisestä kokonaisuudesta. Sama ilmiö näkyy myös energiansiirtoketjuissa, joissa kaapeleita lisätään helposti yli suositellun kapasiteetin. Tässä artikkelissa käsittelemme ylitäytettyjen energiansiirtoketjujen vaikutuksia sekä niiden aiheuttamia mekaanisia ja sähköisiä riskejä.
Tuki
Energiansiirtoketjuilla on määritellyt enimmäistäyttöpainot. Ne määräytyvät muun muassa nopeuden, kiihtyvyyden, tärinän, hiukkasten ja lämpötilan perusteella.
Jos jokin näistä tekijöistä ylittää suositellut rajat, seurauksena voi olla paitsi turvallisuusriskejä myös käyttöiän merkittävä lyheneminen.

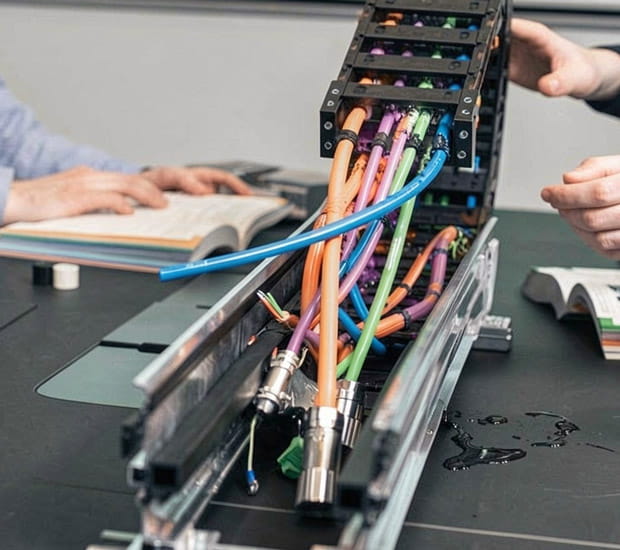

Ylitäyttö voi aiheuttaa väliseinien tai sisäisten erotinosien siirtymistä, taipumista tai jopa rikkoutumista. Lisäksi kaapelit makaavat ahtaassa energiansiirtoketjussa suoraan toistensa päällä. Ulkovaippojen välinen kitka lisää kulumista huomattavasti.
Myös kaapelin ulkovaipan ja energiaketjun muoviosien välinen kitka voi kasvaa suureksi. Tämä lisää vaurioituneen kaapelin riskiä entisestään.
Liian suuri määrä kaapeleita samassa kammiossa tai liian monen kaapelin käyttö ilman kunnollista sisäistä erottelua johtaa usein myös niin sanottuun korkkiruuviefektiin.

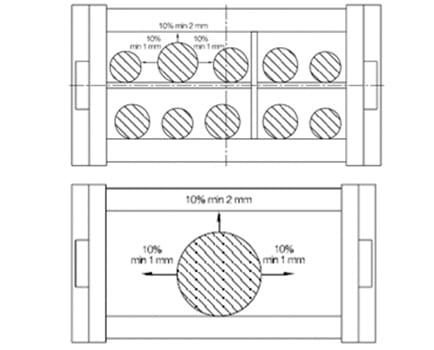

Seuraavat kuvat havainnollistavat energiansiirtoketjujen vaadittuja tilavarauksia. Myös ketjujen oikeaoppinen täyttö on muiden kriteerien lisäksi tärkeä tekijä kaapeleidemme taatun käyttöiän kannalta.
| Kaapelityyppi | Tilavaraus "ympärillä" | |
|---|---|---|
| Sähköiset pyöreät kaapelit | 10% | |
| Sähköiset lattakaapelit | 10 % | |
| Pneumatiikka | 5-10 % | |
| Hydrauliikka | 20 % | |
| Mediletkut | 15-20 % |
Suosittelemme käyttämään eri suuruisia tilavarauksia kaapelityypistä riippuen. Alla olevasta taulukosta löydät suositellut prosentuaaliset arvot.
Ylitäytetyt energiansiirtoketjut ovat usein seurausta siitä, ettei vaurioituneita kaapeleita vaihdeta uusiin, vaan niiden rinnalle lisätään vain uusi kaapeli.
Toinen yleinen ylikuormituksen syy on koneiden päivittäminen ajan myötä. Uusia toimintoja lisätään, jolloin myös energiaketjussa kulkevien kaapeleiden määrä kasvaa.Igus tarjoaa useita verkkotyökaluja oikean kaapelin valinnan tueksi. Käytettävissä ovat muun muassa käyttöikälaskuri sekä uusi tuotehakutyökalu.
Monissa tapauksissa myös henkilökohtainen keskustelu tai asiantuntijan vierailu paikan päällä voi olla avuksi. Jos haluat tarkistuttaa energiansiirtoketjusi mahdollisen ylitäytön tai tarvitset neuvoja uuteen sovellukseen, autamme mielellämme!
