Näin valitset sopivan valokennon

Valokennon avulla voit havaita erilaisia kohteita. Tästä artikkelista voit lukea lisää siitä, miten valokenno toimii, ja miten voimme auttaa sinua valitsemaan sopivan valokennon sovellukseesi. Saat myös tietoa erilaisista valokennotekniikoista ja vaihtoehdot eri valonlähteille. Löydät myös vastaukset eri kysymyksiin, jotka auttavat sinua valitsemaan oikean valokennon juuri sinun sovellustasi varten.

Tuki

Kuinka valokenno toimii?

Valokenno on yleisnimitys antureille, jotka käyttävät valoa eri kohteiden havaitsemiseen. Valokenno lähettää valonsäteen optiikasta, joka heijastuu ja havaitaan eri tavoilla sen mukaan, mikä anturitekniikka on valittu.

Valokennon avulla voit seurata läsnäoloa sekä laskea ja valvoa sijaintia. Voidaan havaita esim. onko pullon korkki paikoillaan tai kuinka monta autoa kulkee ohi ja onko porakoneen kärki oikeassa asennossa ennen poraamista.

Näin voimme auttaa sinua

Tarjoamme laajan valikoiman valokennoja, jotka mahdollistavat ratkaisut kaikkiin valokennosovelluksiin, joissa vaaditaan kosketuksetonta havaitsemista optisten antureiden avulla. Teemme myös erikoisratkaisuja, jotka räätälöidään juuri sinun tarpeiisi.

Anturitekniikat

Valokennoja on olemassa erilaisilla anturitekniikoilla. Yleisimpiä ovat lähetin/vastaanotin, polarisoitu peilistä heijastava, kohteesta tunnistava taustahäivytetty ja kuituoptiikka. Voit lukea alta lisää, miten nämä toimivat.

Tutustu valokennovalikoimaamme

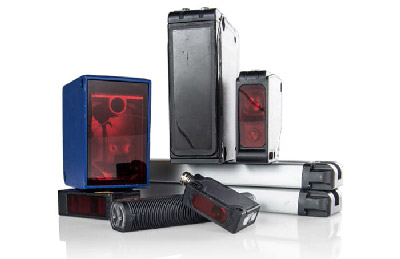

Laajaan valokennovalikoimaamme kuuluu M18-runkoiset ja laatikkomalliset valokennot kattaen lähes kaikki teollisuussovellukset.

Tutustu valokennovalikoimaamme

Lähetin/vastaanotin

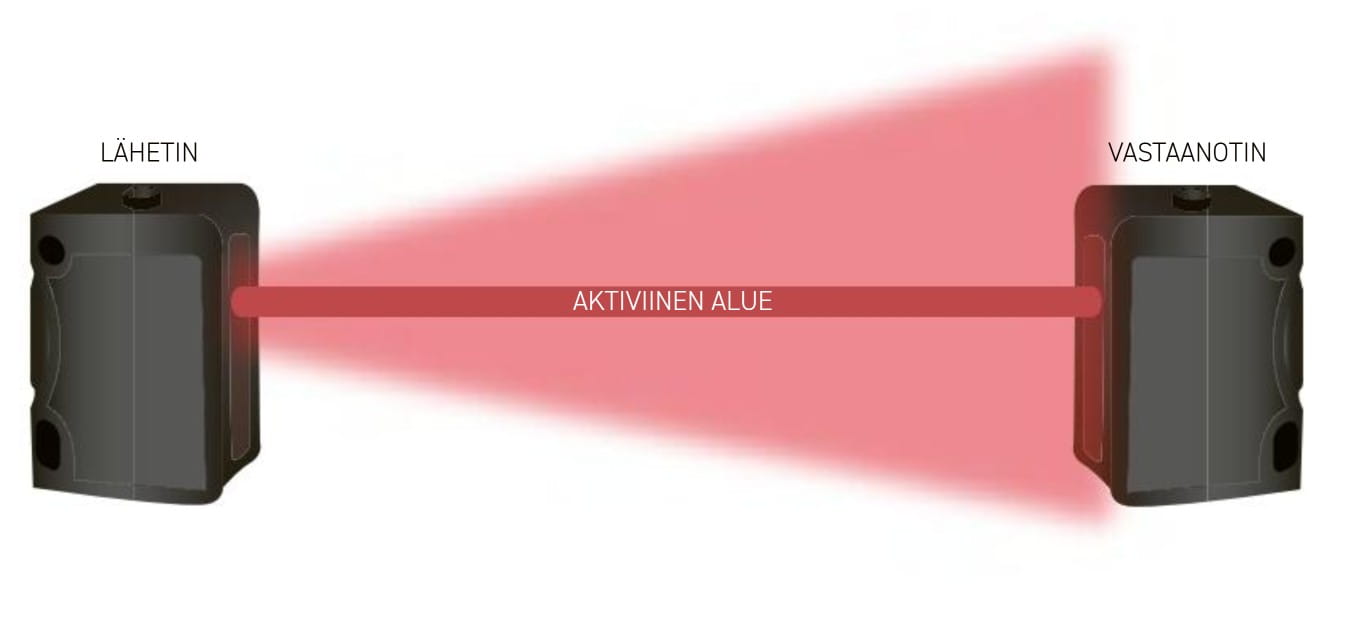

Lähetin/vastaanotin koostuu kahdesta erillisestä laitteesta: lähettimestä ja vastaanottimesta. Kohde katkaisee valonsäteen lähettimen ja vastaanottimen välillä, minkä jälkeen se havaitaan. Tämän tyyppinen anturitekniikka on hyvä valinta likaisissa ympäristöissä ja tilanteissa, joissa kohde vaihtelee väriltään ja muodoltaan. Lähetin/vastaanotin on myös tehokas korkean toistotarkkuuden vaatimusten yhteydessä. Se on saatavilla näkymättömällä IR-valolla, näkyvällä punaisella LED:llä ja näkyvällä punaisella lasersäteellä.

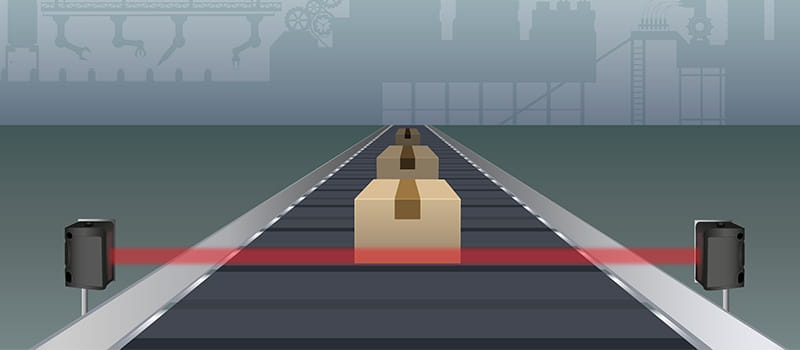

Valo kulkee lähettimestä vastaanottimeen.

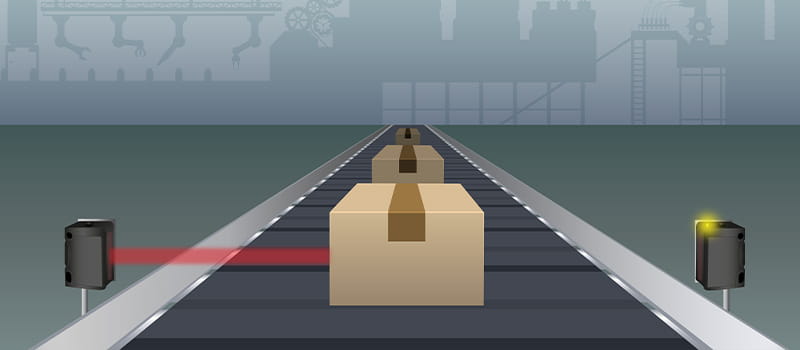

Valo lähettimestä estyy ja ei saavuta vastaanotinta, jolloin kohde havaitaan.

Edut ja haitat lähetin/vastaanotin -tekniikassa

Pitkät tunnistusetäisyydet - Jopa 60 metriä.

Erinomainen toistotarkkuus.

Välinpitämätön kohteen värille ja muodolle.

Kapea säde pienien kohteiden havaitsemiseen.

Kykenee toimimaan likaisessa ympäristössä.

Nackdel Kaksi laitetta.

Nackdel Mahdollisia ongelmia läpinäkyvien tuotteiden kanssa.

Polarisoitu peilistä heijastava

Polarisoitu peilistä heijastava valokenno toimii kuin lähettimen ja vastaanottimen yhdistelmä samassa laitteessa. Valo heijastuu polaroidusta peilistä. Kohde estää valon palaamisen takaisin vastaanottimeen. Polarisaatiofiltteri estää kiiltävien esineiden aiheuttamat heijasteet. Valokennot polarisaatiofiltterillä päästävät vain valoa vastaanottimeen, mikä on heijastunut polarisoivaan peiliin. Saatavilla näkymättömällä IR-valolla, näkyvällä punaisella LED:llä ja näkyvällä punaisella lasersäteellä.

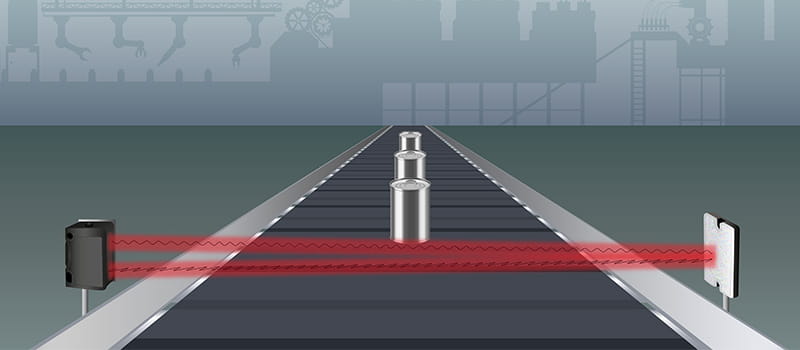

Valo heijastuu polarisoidusta peilistä.

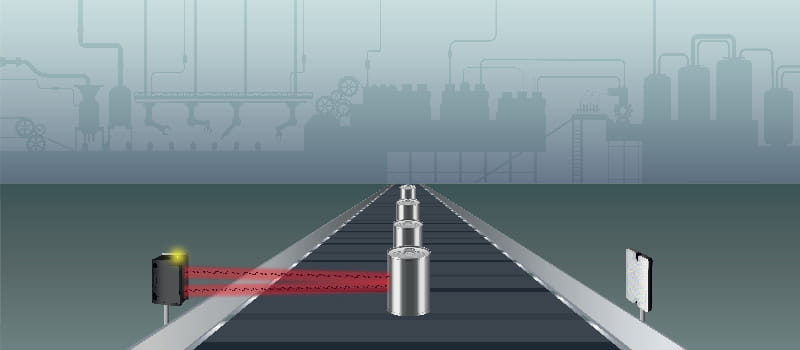

Valo heijastuu kiiltävään pintaan eikä päästä valoa läpi peiliin, jolloin kohde voidaan havaita.

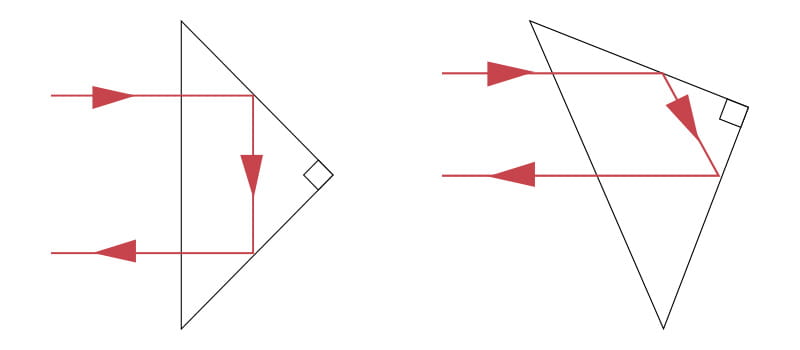

Prismapeilin kulma säädettynä ± 15° ei vaikuta valon suuntaan.

Edut ja haitat polarisoidussa peilitekniikassa

Pitkät tunnistusetäisyydet – Jopa 22 m

Välinpitämätön kohteen väristä ja muodosta.

Pystyy havaitsemaan kiiltävät kohteet.

Tunnistusetäisyys vaihtelee riippuen heijastimen koosta ja laadusta.

Nackdel Mahdollisia ongelmia läpinäkyvien kohteiden kanssa – erikoisversiot saatavilla läpinäkyville kohteille.

Kohteesta heijastava

Kohteesta heijastavassa tunnistus toteutetaan samassa laitteessa, joka sisältää lähettimen ja vastaanottimen. Valo heijastuu suoraan kohteesta anturille. Valokenno reagoi heijastuneen valon määrään, mikä aiheuttaa tunnistusetäisyyden voimakkaan vaihtelun kohteen värin, muodon ja kiillon perusteella. Saatavilla näkymättömällä IR-valolla, näkyvällä punaisella LED:llä ja näkyvällä punaisella lasersäteellä.

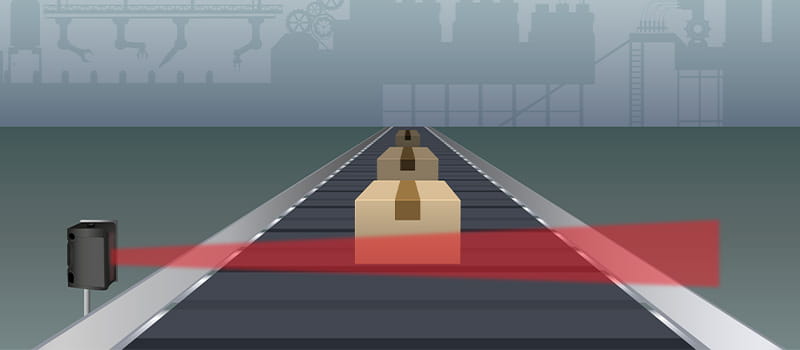

Valokenno ei vastaanota riittävästi heijastunutta valoa.

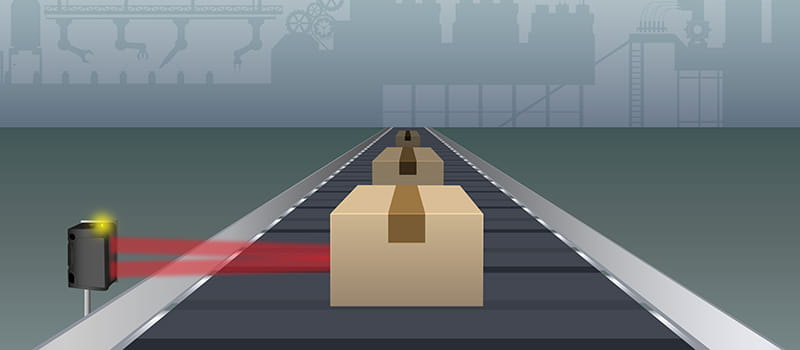

Kohde heijastaa riittävän määrän valoa havaitakseen sen.

Edut ja haitat kohteestatunnistavassa tekniikassa

Erittäin helppo ja yksinkertainen asennus

Väriherkkä - pystyy havaitsemaan eron mustan ja valkoisen välillä

Tunnistusetäisyys vaihtelee värin ja muodon mukaan

Kohteesta tunnistava taustahäivytetty

Kohteesta tunnistavassa valokennossa lähetin ja vastaanotin on samassa laitteessa ja valo heijastuu suoraan kohteesta aivan kuten kohteesta tunnistavassakin mallissa. Ero näiden
kahden välillä on, että kohteesta tunnistava valokenno mahdollistaa tunnistusetäisyyden erittäin tarkan säätämisen, jolloin tausta voidaan sulkea pois. Tämä voi olla esimerkiksi seinä
tai koneenosa. Valokenno mittaa tällöin valon kulmaa valon määrän sijasta. Kohteen väri, pinta ja muoto ovat vähemmän merkityksellisiä, joten se selviytyy monista tilanteista.

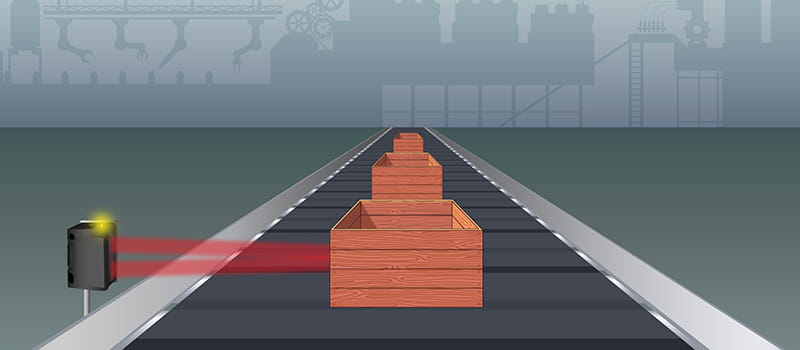

Valokenno ei vastaanota valoa asetetulta etäisyydeltä.

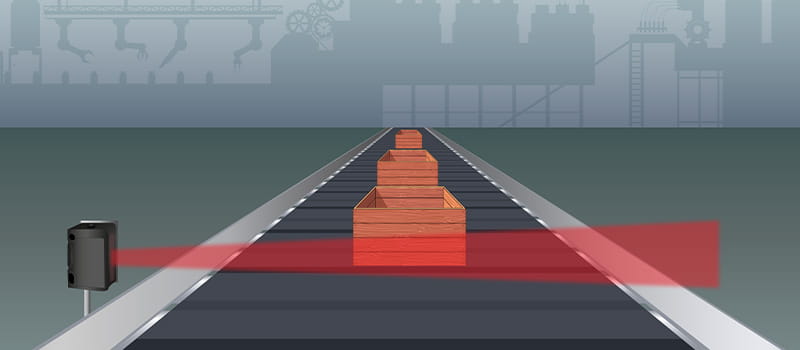

Kohde heijastaa valoa asetetulta etäisyydeltä ja havaitaan. Puulaatikoiden värivaihtelu ei vaikuta havaitsemiseen.

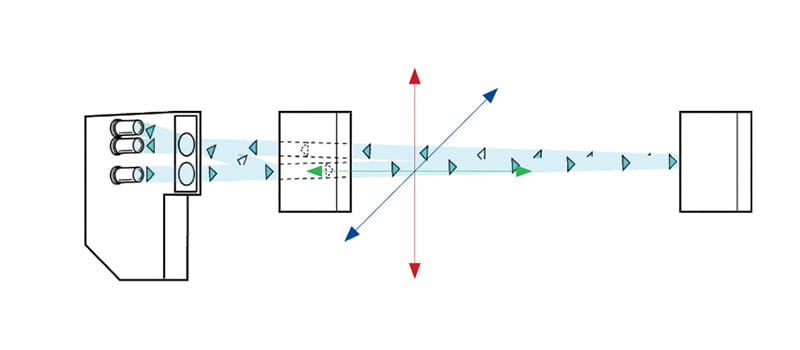

Kohteen olisi hyvä lähestyä valokennoa sivulta (sininen nuoli) tai suoraan kohti (vihreä nuoli). Jos kohde lähestyy ylhäältä päin tai alhaalta päin (punainen nuoli), se voi aiheuttaa virheilmoituksen.

Edut ja haitat kohteesta tunnistavassa taustahäivytetyssä tekniikassa

Havaitsee kohteet riippumatta niiden väristä, pinnasta ja muodosta samalta etäisyydeltä.

Pystyy havaitsemaan tummat kohteet kirkkaan taustan edessä.

Kapea säde – pystyy havaitsemaan pienet esineet.

Pystyy toimimaan likaisessa ympäristössä.

Nackdel Lyhyt tunnistusetäisyys

Nackdel Kohteiden ei tulisi kulkea ylhäältä tai alhaalta päin. Katso yllä oleva luonnos.

Valokuidut

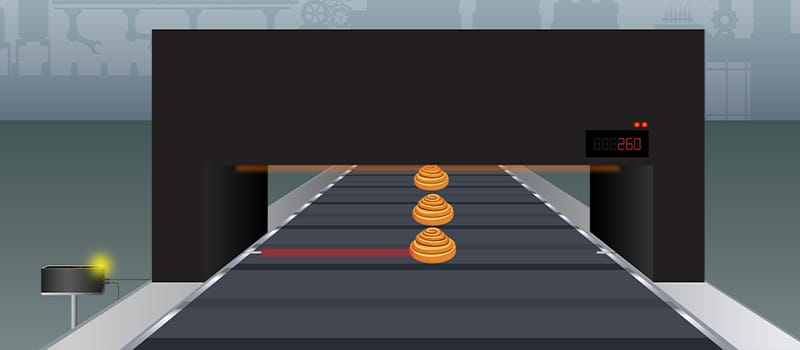

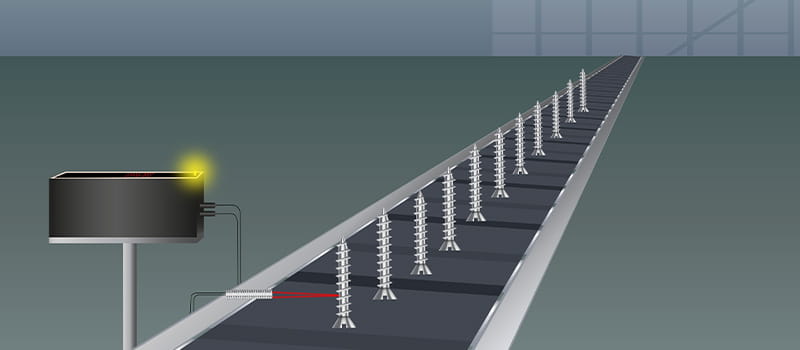

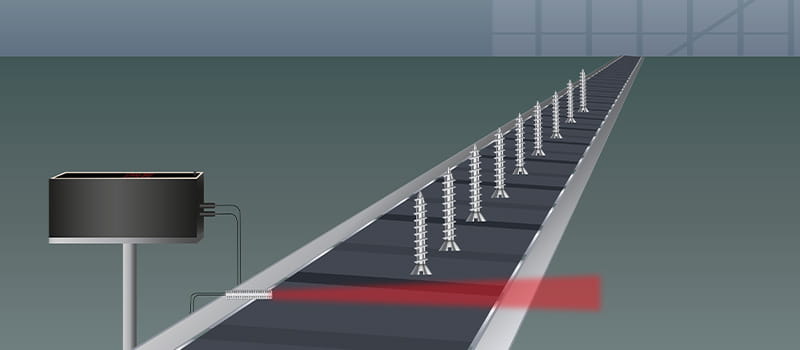

Joskus tunnistettava kohde on niin pieni tai niin hankalassa paikassa, että tavallisen valokennon käyttö ei tule kysymykseen. Tällöin voi avun tarjota kuituvalokenno, joka koostuu vahvistinosasta ja valokuidusta. Vahvistimessa on samanlaiset osat kuin valokennossakin: lähetin, vastaanotin ja ulostulopiiri. Valo vain johdetaan kohteeseen valokuidulla, joita löytyy lukuisia eri tarkoituksiin: paksuja, taipuisia, lämmön ja öljyn kestäviä yms. Kuituyksiköissä on joko erilliset lähetin/vastaanotin kuidut tai yhteenrakennetut, jolloin toimintaperiaatteena on kohteesta tunnistava.
