MO390 Joystick kanta
MO390 Joystick kanta perustuu kontaktittomaan Hall mittausperiaatteeseen ja tarjoaa täysin redundanttisen rakenteen.

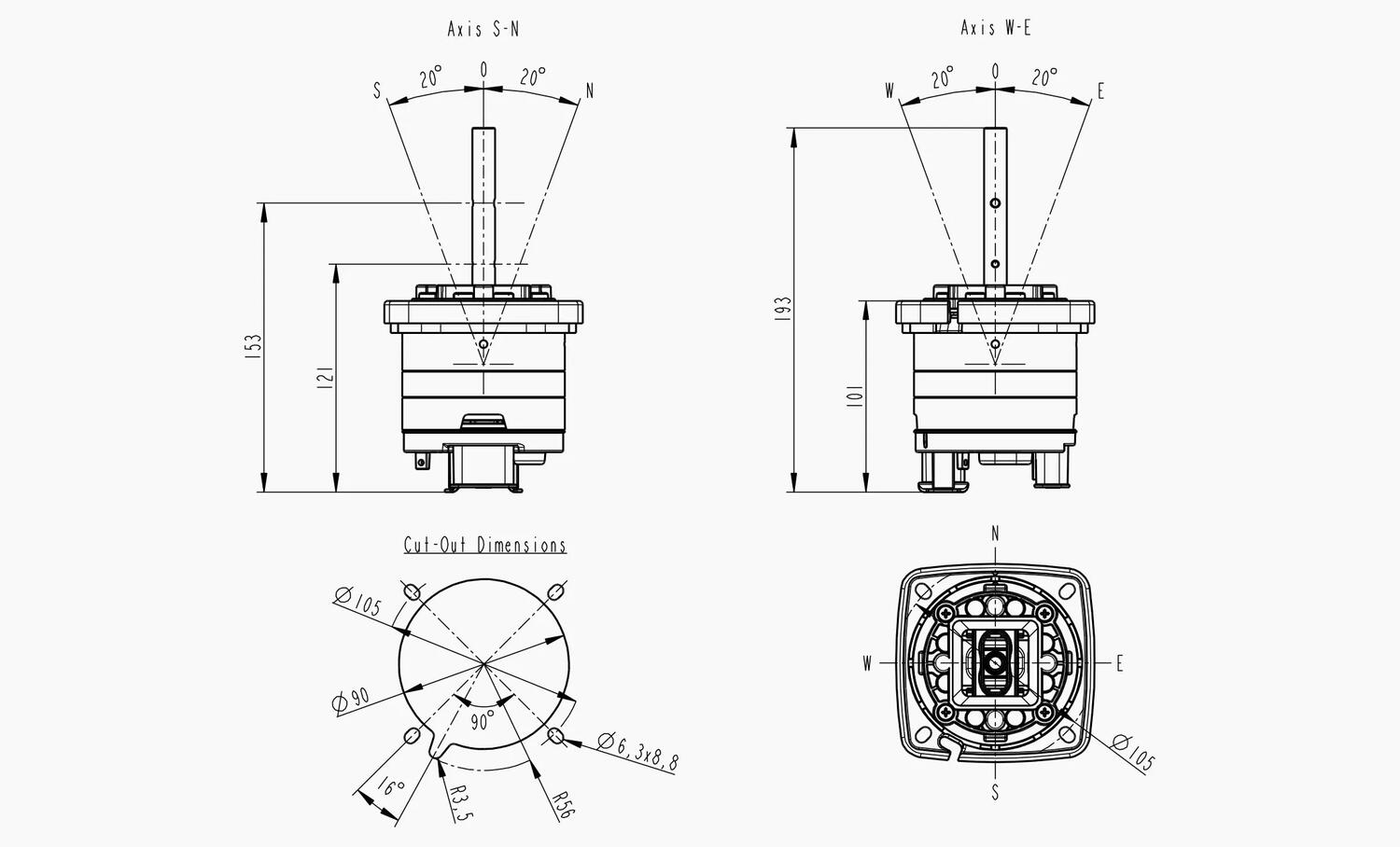

Laitteesta on saatavissa kaksiakselisia versioita sekä yksiakselisia versioita. Vivun liikerata on 20 astetta suuntaansa ja se palautuu automaattisesti keskiasentoon.
Joystick kannasta on valittavissa CAN versiot (CAN J1939- tai CANopen) tai analogiset versiot. Ulostulosignaali voidaan ohjelmoida asiakkaan tarpeiden mukaan.
Käyttöjännite voi olla 5 V tai 8–32 V. Kannan kotelointi täyttää IP67-suojausluokan vaatimukset.
- Valittavissa 2-akseliset ja 1-akseliset versiot
- Analogiset ja CAN versiot
- IP67
Tuotekuvaus
MO390 Joystick kanta perustuu kontaktittomaan Hall mittausperiaatteeseen ja tarjoaa täysin redundanttisen rakenteen.
Laitteesta on saatavissa kaksiakselisia versioita sekä yksiakselisia versioita. Vivun liikerata on 20 astetta suuntaansa ja se palautuu automaattisesti keskiasentoon.
Joystick kannasta on valittavissa CAN versiot (CAN J1939- tai CANopen) tai analogiset versiot. Ulostulosignaali voidaan ohjelmoida asiakkaan tarpeiden mukaan.
Käyttöjännite voi olla 5 V tai 8–32 V. Kannan kotelointi täyttää IP67-suojausluokan vaatimukset.
Tilaustiedot
Analog

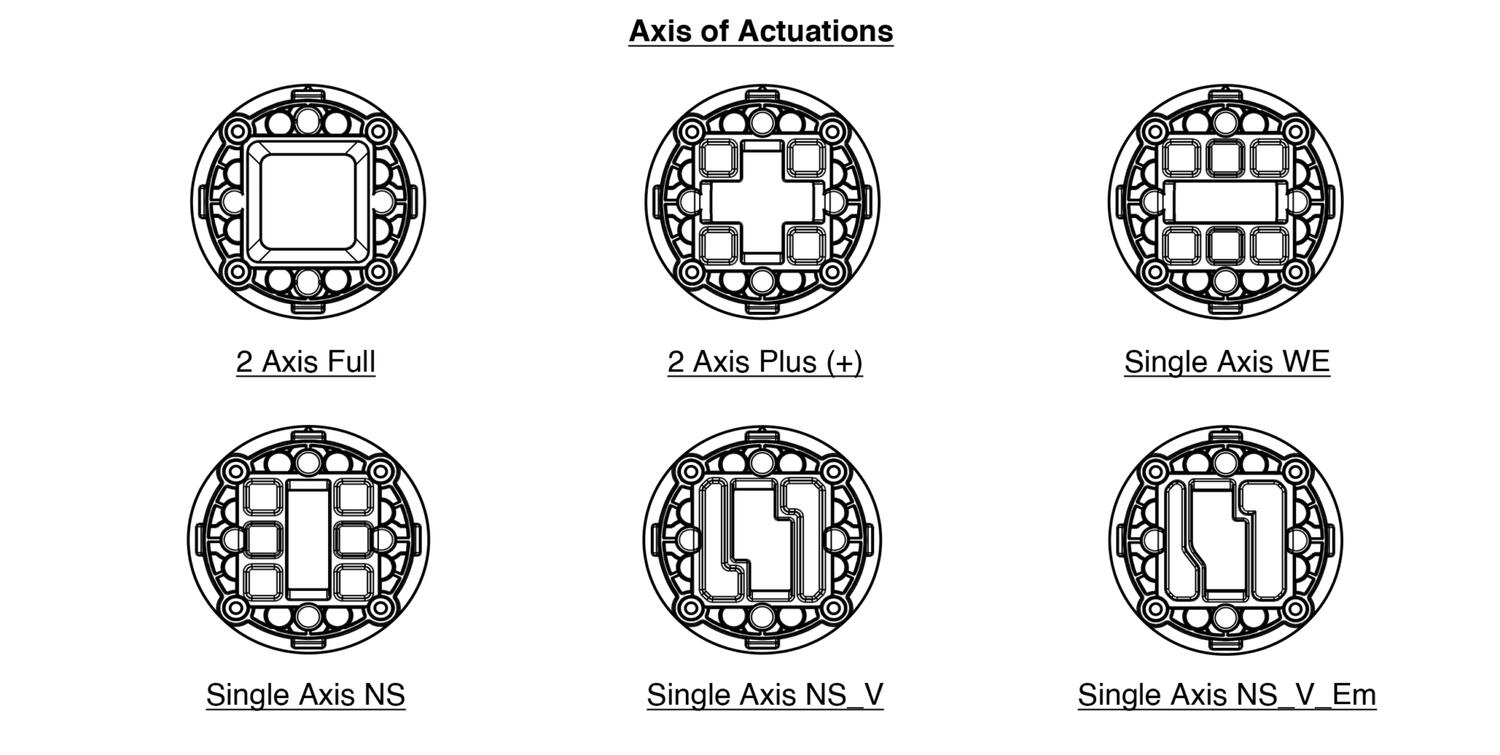

MO 390 - | H1X - Hardware | X - Axis of Actuation | X - NS Axis | X - WE Axis | XX - Lever | PXXX Program |
H10 - S:5V ; O:0-5V Analog Voltage or PWM Output | 0- 2 Axis Full | A- Free | A- Free | 00- Standard | *See the output signal diagrams | |
H11 - S:5V ; O:0-32V PWM Low Side Output | 1- 2 Axis Plus (+) | B- Detent Return North-South | B- Detent Return West-East | |||
H12- S:8-32V ; O:0-5V Analog Voltage or PWM Output | 2- Single Axis WE | BN- Detent Return North | BW- Detent Return West | |||
H13- S:8-32V ; O:0-32V PWM Low Side Output | 3- Single Axis NS | BS- Detent Return South | BE- Detent Return East | |||
H14- S:12-32V ; O:0-10V Analog Voltage Output | 4- Single Axis NS_V | C- Detent Hold North-South | C- Detent Hold West-East | |||
H15- S:12-32V ; O:4-20mA Analog Current Output | 5- Single Axis NS_V_Em | CN- Detent Hold North | CW- Detent Hold West | |||
H16- S:8-18V ; O:8-18V PWM or ON/OFF High Side Output (1.5A/Ch) | CS- Detent Hold South | CE- Detent Hold East | ||||
H17- S:8-32V ; O:8-32V PWM or ON/OFF High Side Output (1.5A/Ch) | D- Friction | D- Friction | ||||
H18 - S:8-18V ; O:0-5V Analog Voltage Output with Neutral Position (1.5A/Ch) and Direction High Side Outputs (1.5A/Ch) | Z- No Need | Z- No Need | ||||
H19 - S:8-32V ; O:0-5V Analog Voltage Output with Neutral Position (1.5A/Ch) and Direction High Side Outputs (1.5A/Ch) |
CAN
MO 390 - H20 | - SXX Hardware | X - Node ID J1939 - CANopen | X - Axis of Actuation | X - NS Axis | X - WE Axis | XX - Lever |
S10 - CAN SAE J1939 | A - 128(80h) - 4(04h) | 0 - 2 Axis Full | A - Free | A- Freel | 00- Standard | |
S11 - CANopen | B - 129(81h) - 5(05h) | 1 - 2 Axis Plus (+) | B - Detent Return North-South | B- Detent Return West-East | ||
* | C - 130(82h) - 6(06h) | 2 - Single Axis WE | BN - Detent Return North | BW- Detent Return West | ||
3 - Single Axis NS | BS - Detent Return South | BE- Detent Return East | ||||
4 - Single Axis NS_V | C - Detent Hold North-South | C- Detent Hold West-East | ||||
5 - Single Axis NS_V_Em | CN - Detent Hold North | CW- Detent Hold West | ||||
CS - Detent Hold South | CE- Detent Hold East | |||||
D - Friction | D- Friction | |||||
Z - No Need | Z- No Need |
