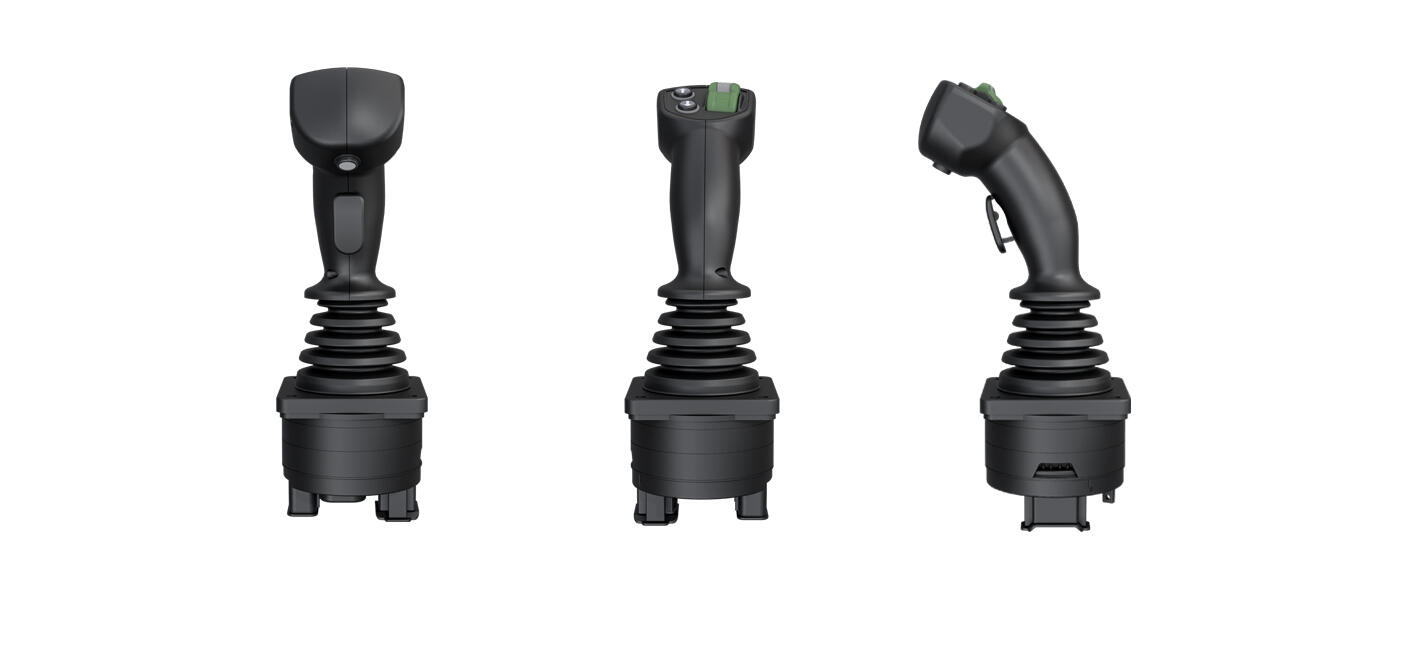

MO391 & 387 Joystick

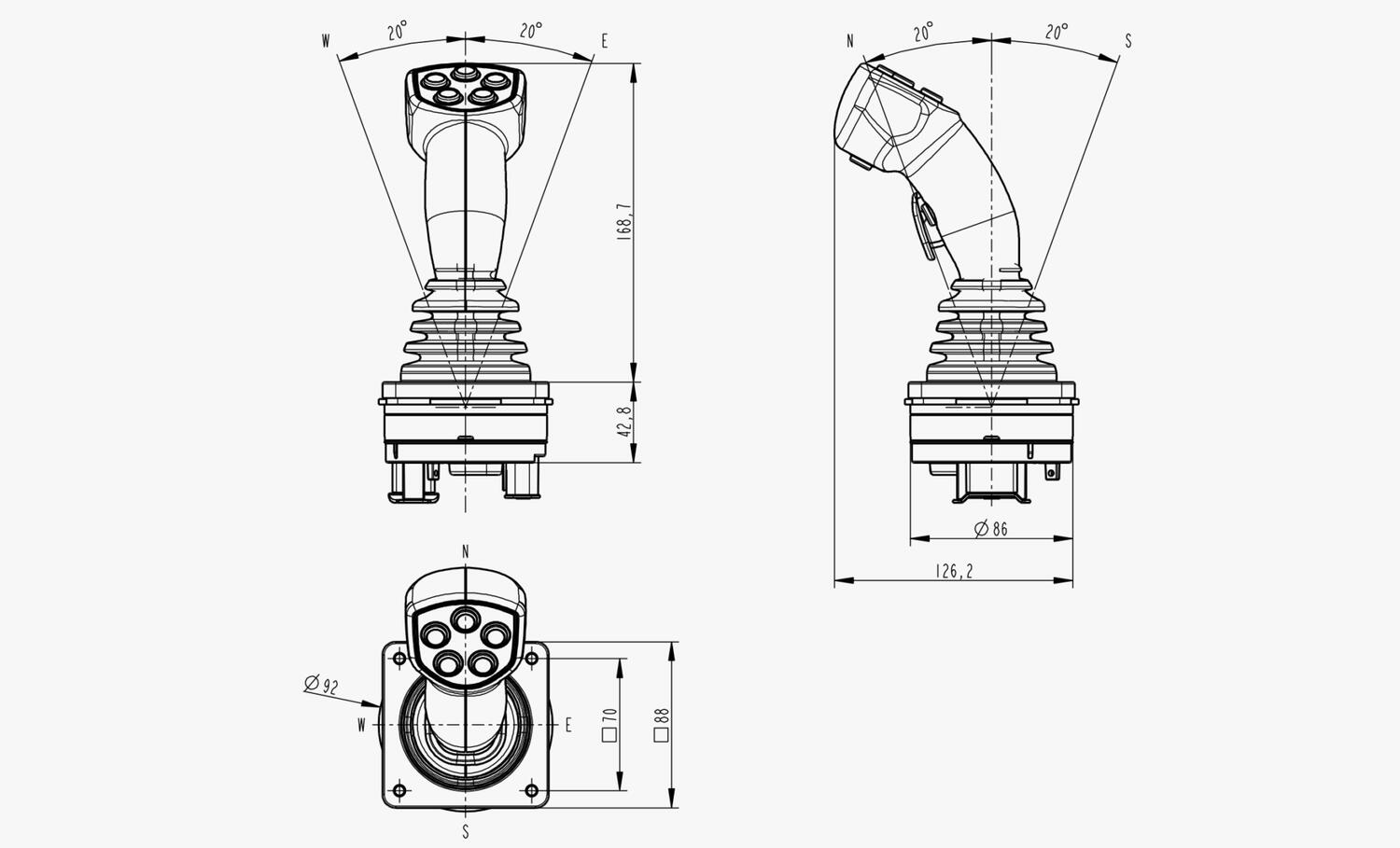

Midi joystick perustuu kontaktittomaan Hall mittausperiaatteeseen ja tarjoaa täysin redundanttisen rakenteen. Joystickin kaksiakselinen liikerata on 20 astetta joka suuntaan ja se palautuu automaattisesti keskiasentoon.
Joystick kahvassa on monikäyttöinen ja modulaarinen rakenne. Kahvaosaan voidaan valita useita eri painikkeita sekä rullaohjain ja microjoystick vaihtoehtoja.
Lähdöistä on valittavissa CAN versiot (CAN J1939- tai CANopen) tai analogiset versiot. Ulostulosignaali voidaan ohjelmoida asiakkaan tarpeiden mukaan.
Käyttöjännite voi olla 5 V tai 8–32 V. Joystickin kotelointi täyttää IP67-suojausluokan vaatimukset. Liitinvaihtoehtoina ovat 8-napainen Deutsch ja 18-napainen Molex liitin.
- Valittavissa useilla eri painikkeilla ja ohjaimilla
- Kaksiakselinen täysi liikerata
- Analogiset ja CAN versiot
- IP67
Tuotekuvaus
Midi joystick perustuu kontaktittomaan Hall mittausperiaatteeseen ja tarjoaa täysin redundanttisen rakenteen. Joystickin kaksiakselinen liikerata on 20 astetta joka suuntaan ja se palautuu automaattisesti keskiasentoon.
Joystick kahvassa on monikäyttöinen ja modulaarinen rakenne. Kahvaosaan voidaan valita useita eri painikkeita sekä rullaohjain ja microjoystick vaihtoehtoja.
Lähdöistä on valittavissa CAN versiot (CAN J1939- tai CANopen) tai analogiset versiot. Ulostulosignaali voidaan ohjelmoida asiakkaan tarpeiden mukaan.
Käyttöjännite voi olla 5 V tai 8–32 V. Joystickin kotelointi täyttää IP67-suojausluokan vaatimukset. Liitinvaihtoehtoina ovat 8-napainen Deutsch ja 18-napainen Molex liitin.
Tilaustiedot
Analog

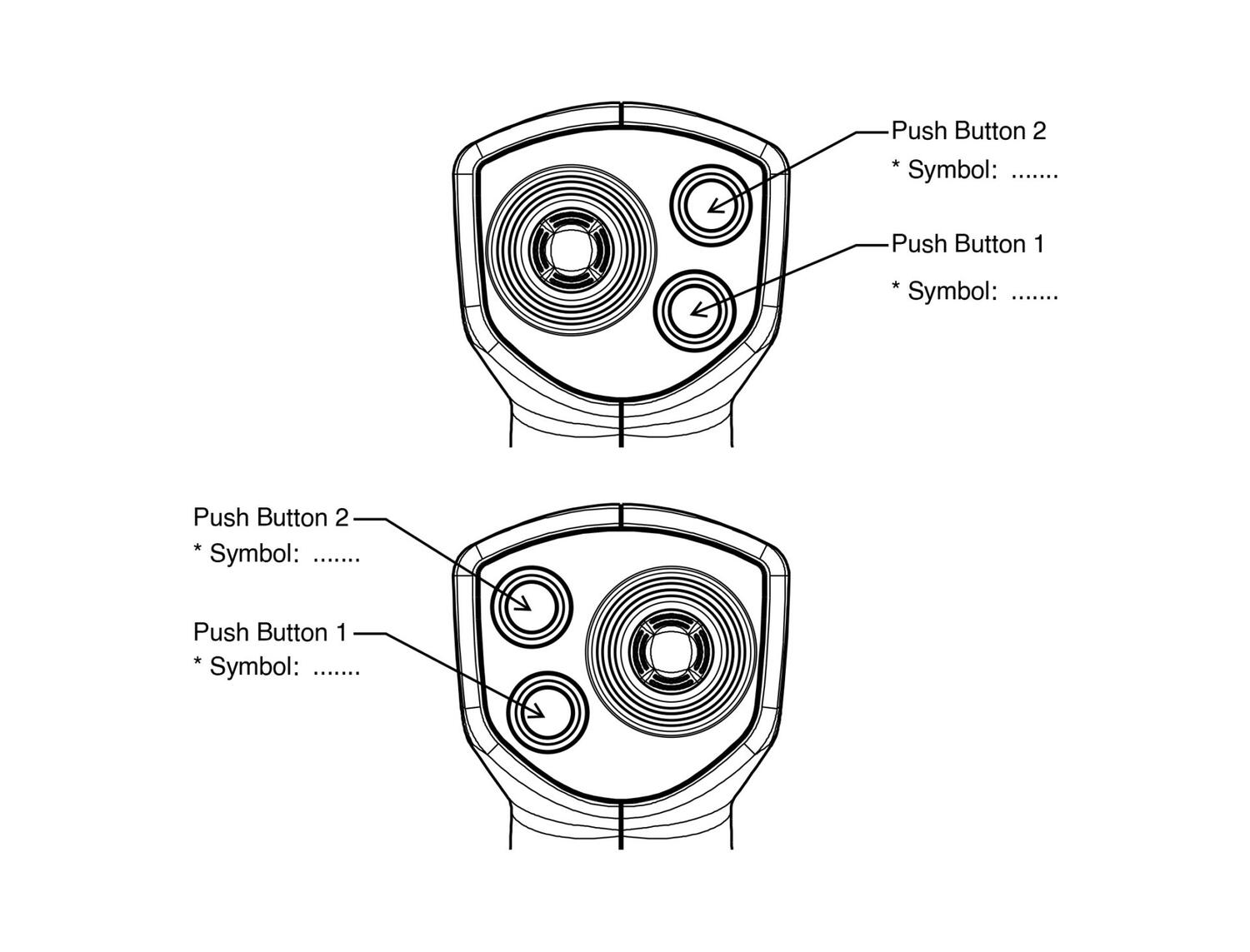

MO 391&387 - | H1X - Hardware | X - Axis of Actuation | PXXX - Program | X - Rear | XX Front Panel |

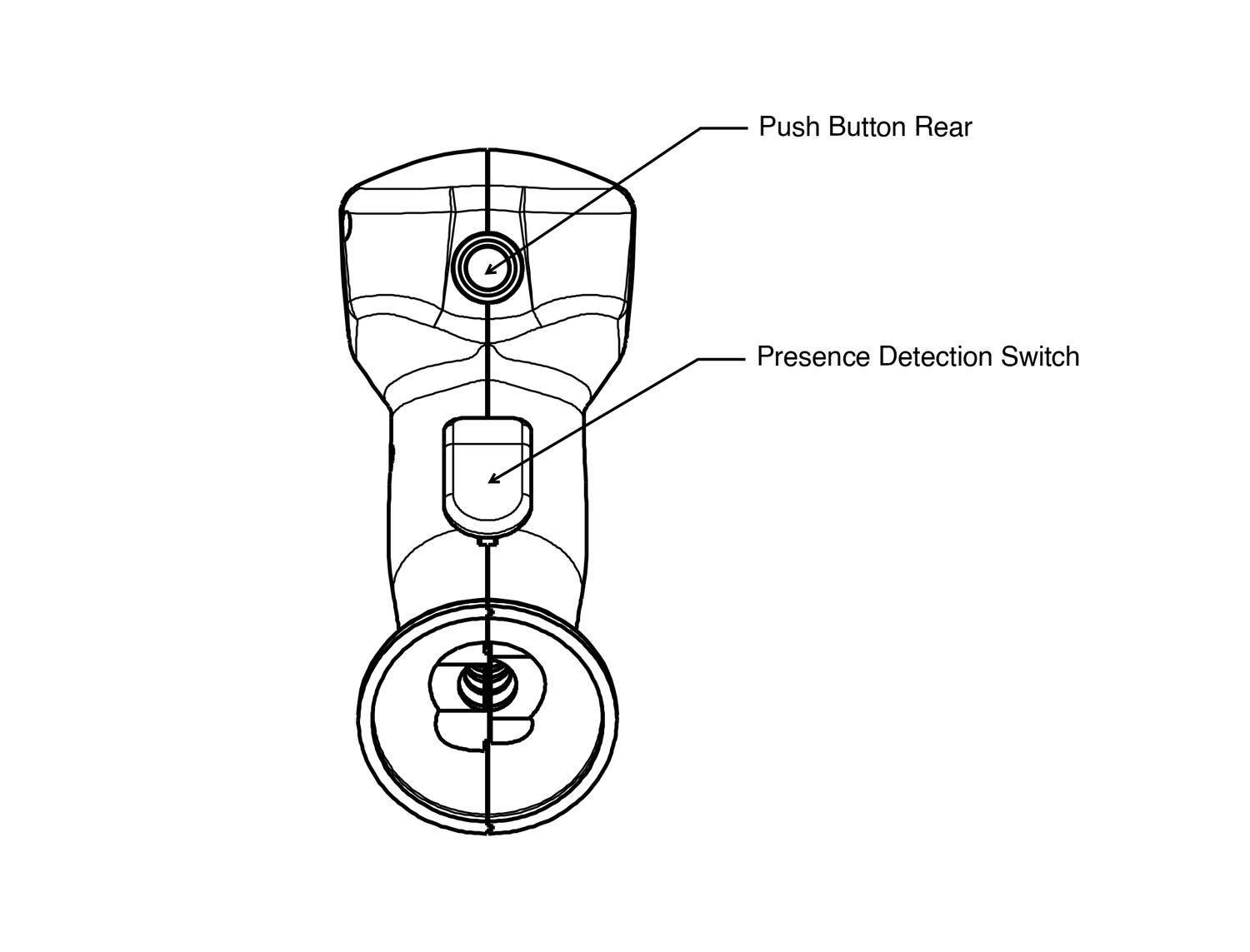

H10 - S:5V ; O:0-5V Analog Voltage or PWM Output | 0 - 2 Axis Full | P001 - Dual Cross | 0 - Without Button - Presence Det. Switch | A0 - No push button | |
H11 - S:5V ; O:0-32V PWM Low Side Output | * | 1 - With Button - Without Presence Det. Switch | A1 - 1 Push Button | ||
H12 - S:8-32V ; O:0-5V Analog Voltage or PWM Output | 2 - Without Button-With Presence Det. Switch | A2 - 2 Push Buttons | |||
H13 - S:8-32V ; O:0-32V PWM Low Side Output | 3 - With Button - Presence Det. Switch | A3 - 3 Push Buttons | |||
H14 - S:12-32V ; O:0-10V Analog Voltage Output | A4 - 4 Push Buttons | ||||

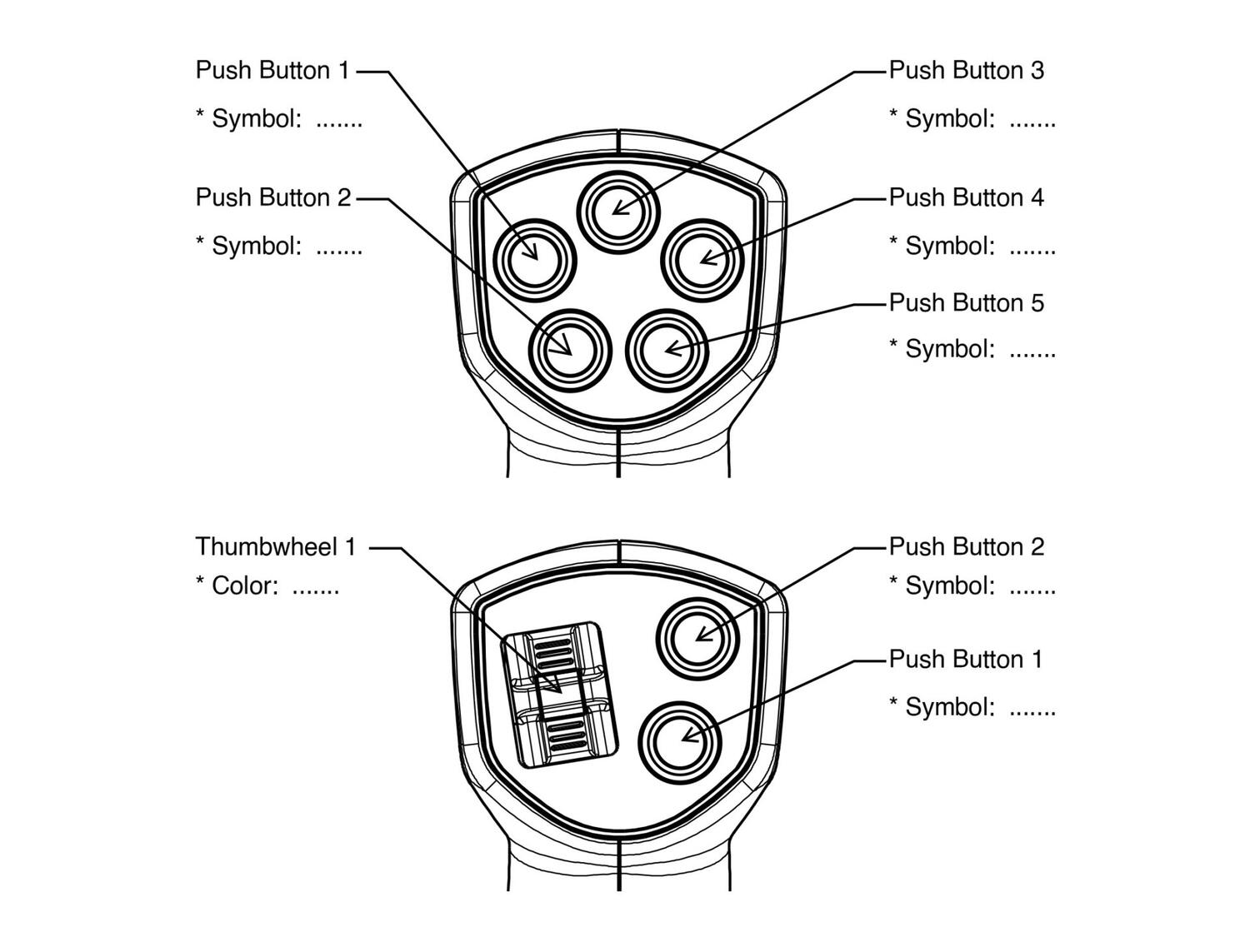

H15 - S:12-32V ; O:4-20mA Analog Current Output | A5 - 5 Push Buttons | ||||

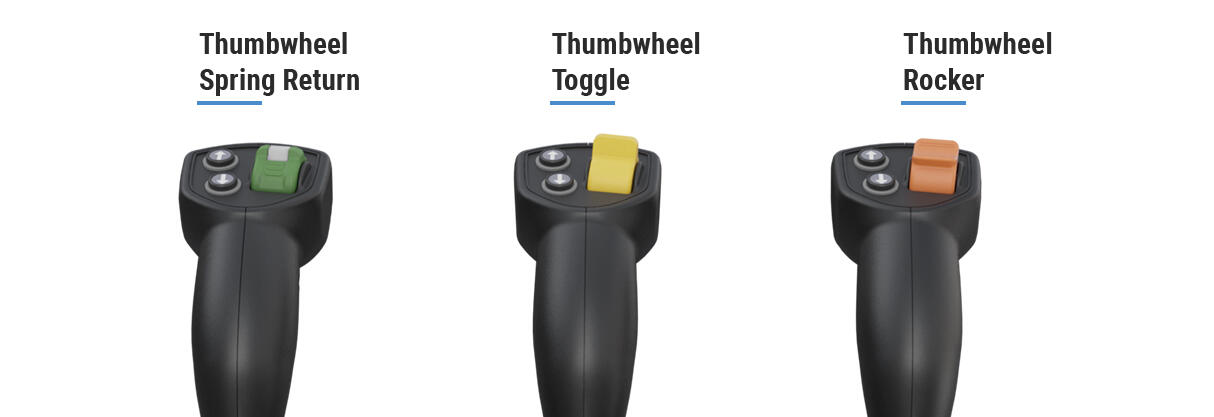

H16 - S:8-18V ; O:8-18V PWM or ON/OFF High Side Output (1.5A/Ch) | B1 - 1 Thumbwheel Left Vertical with No Push Button | ||||
H17 - S:8-32V ; O:8-32V PWM or ON/OFF High Side Output (1.5A/Ch) | B2 - 1 Thumbwheel Left Vertical with 1 Push Button | ||||
H18 - S:8-18V ; O:0-5V Analog Voltage Output with Neutral Position (1.5A/Ch) and Direction High Side Outputs (1.5A/Ch) | B3 - 1 Thumbwheel Left Vertical with 2 Push Buttons | ||||
H19 - S:8-32V ; O:0-5V Analog Voltage Output with Neutral Position (1.5A/Ch) and Direction High Side Outputs (1.5A/Ch) | B4 - 1 Rocker Left Vertical with No Push Button | ||||
* | B5 - 1 Rocker Left Vertical with 1 Push Button | ||||
B6 - 1 Rocker Left Verticall with 2 Push Buttons | |||||
B7 - 1 Toggle Left Vertical with No Push Button | |||||
B8 - 1 Toggle Left Vertical with 1 Push Button | |||||
B9 - 1 Toggle Left Vertical with 2 Push Buttons | |||||

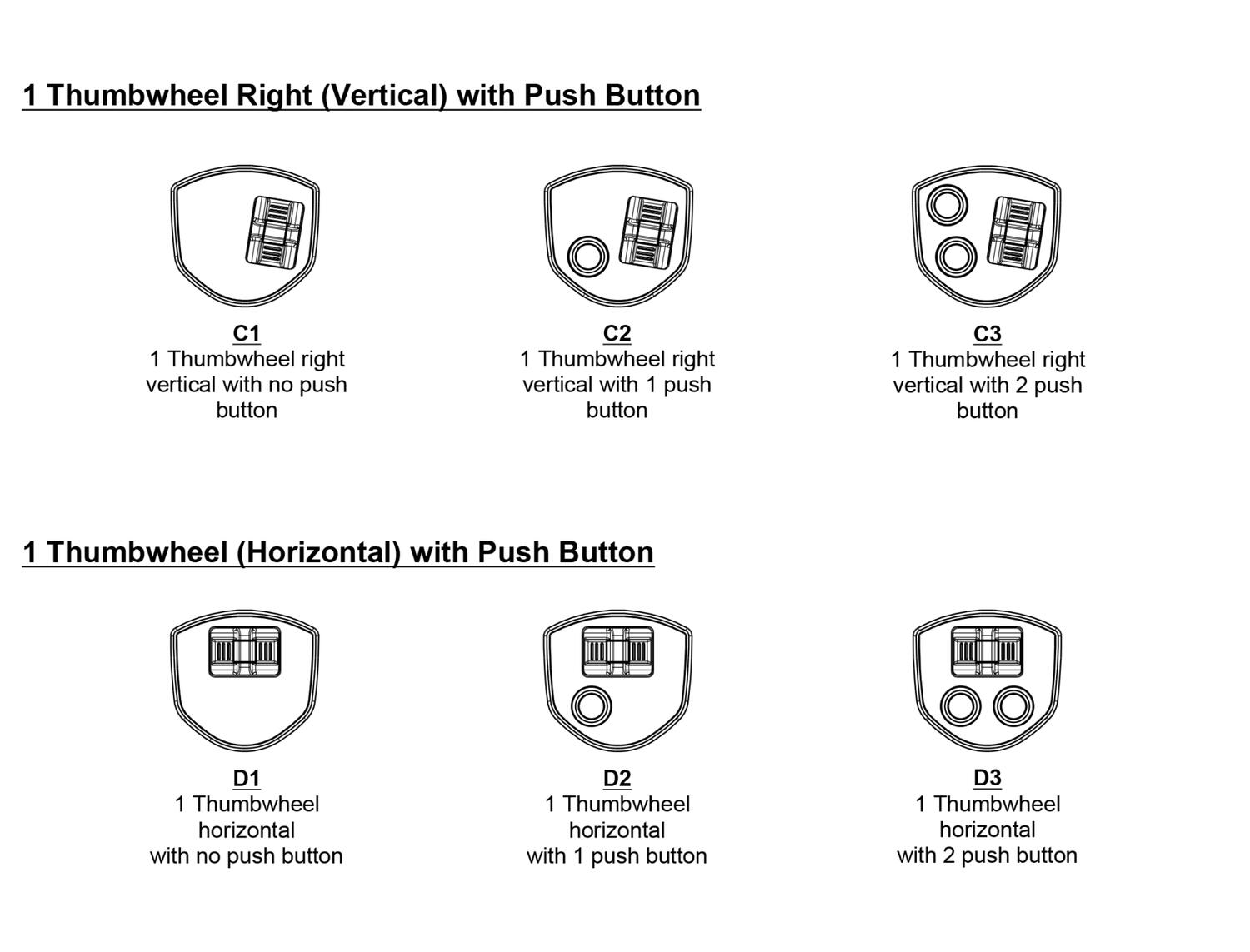

C1 - 1 Thumbwheel Right Vertical with No Push Button | |||||
C2 - 1 Thumbwheel Right Vertical with 1 Push Button | |||||

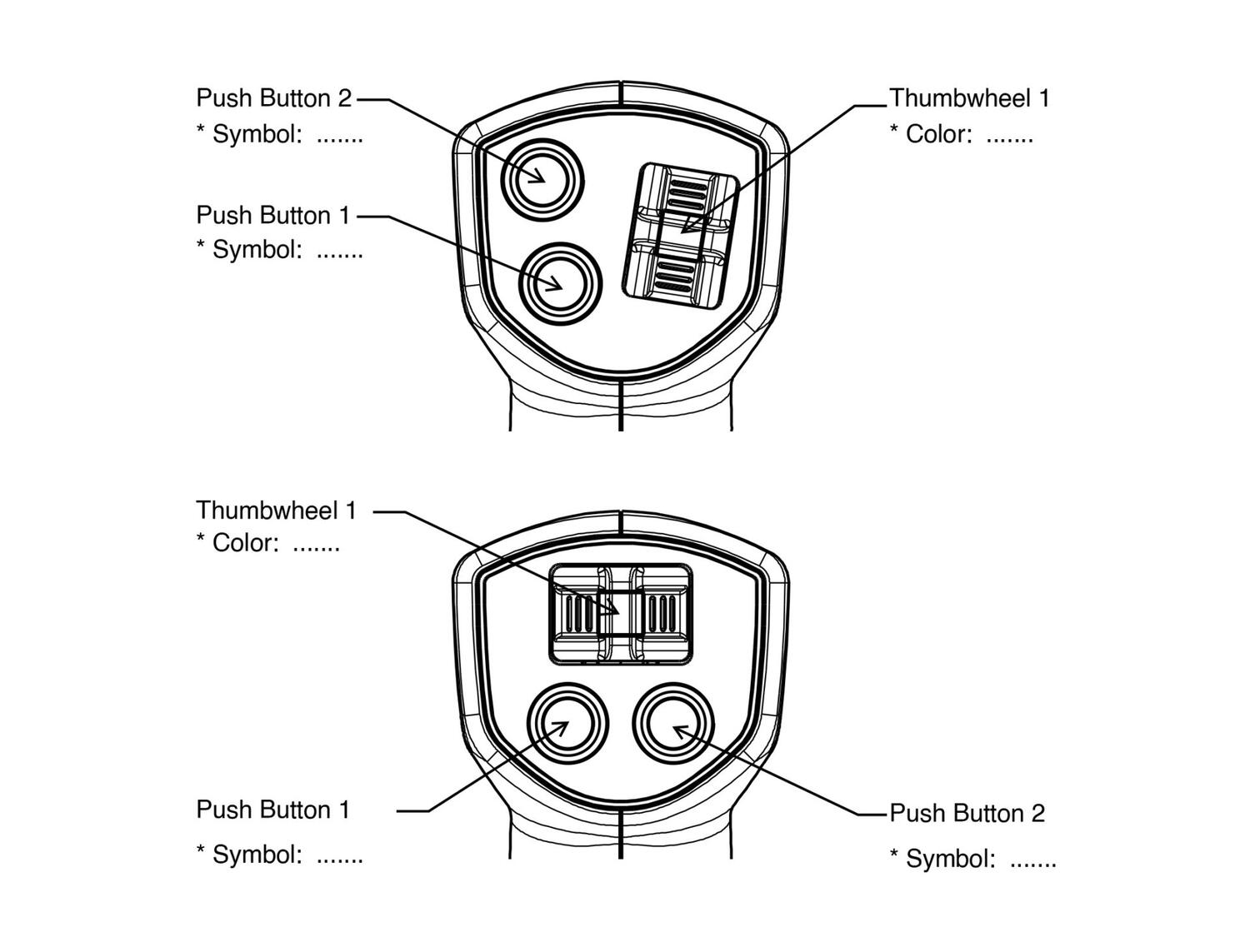

C3 - 1 Thumbwheel Right Vertical with 2 Push Buttons | |||||
C4 - 1 Rocker Right Vertical with No Push Button | |||||
C5 - 1 Rocker Right Vertical with 1 Push Button | |||||
C6 - 1 Rocker Right Vertical with 2 Push Buttons | |||||
C7 - 1 Toggle Right Vertical with No Push Button | |||||
C8 - 1 Toggle Right Vertical with 1 Push Button | |||||
C9 - 1 Toggle Right Vertical with 2 Push Buttons | |||||
D1 - 1 Thumbwheel Horizontal with No Push Button | |||||
D2 - 1 Thumbwheel Horizontal with 1 Push Button | |||||
D3 - 1 Thumbwheel Horizontal with 2 Push Buttons | |||||
D4 - 1 Rocker Horizontal with No Push Button | |||||
D5 - 1 Rocker Horizontal with 1 Push Button | |||||
D6 - 1 Rocker Horizontal with 2 Push Buttons | |||||
D7 - 1 Toggle Horizontal with No Push Button | |||||
D8 - 1 Toggle Horizontal with 1 Push Button | |||||
D9 - 1 Toggle Horizontal with 2 Push Buttons | |||||

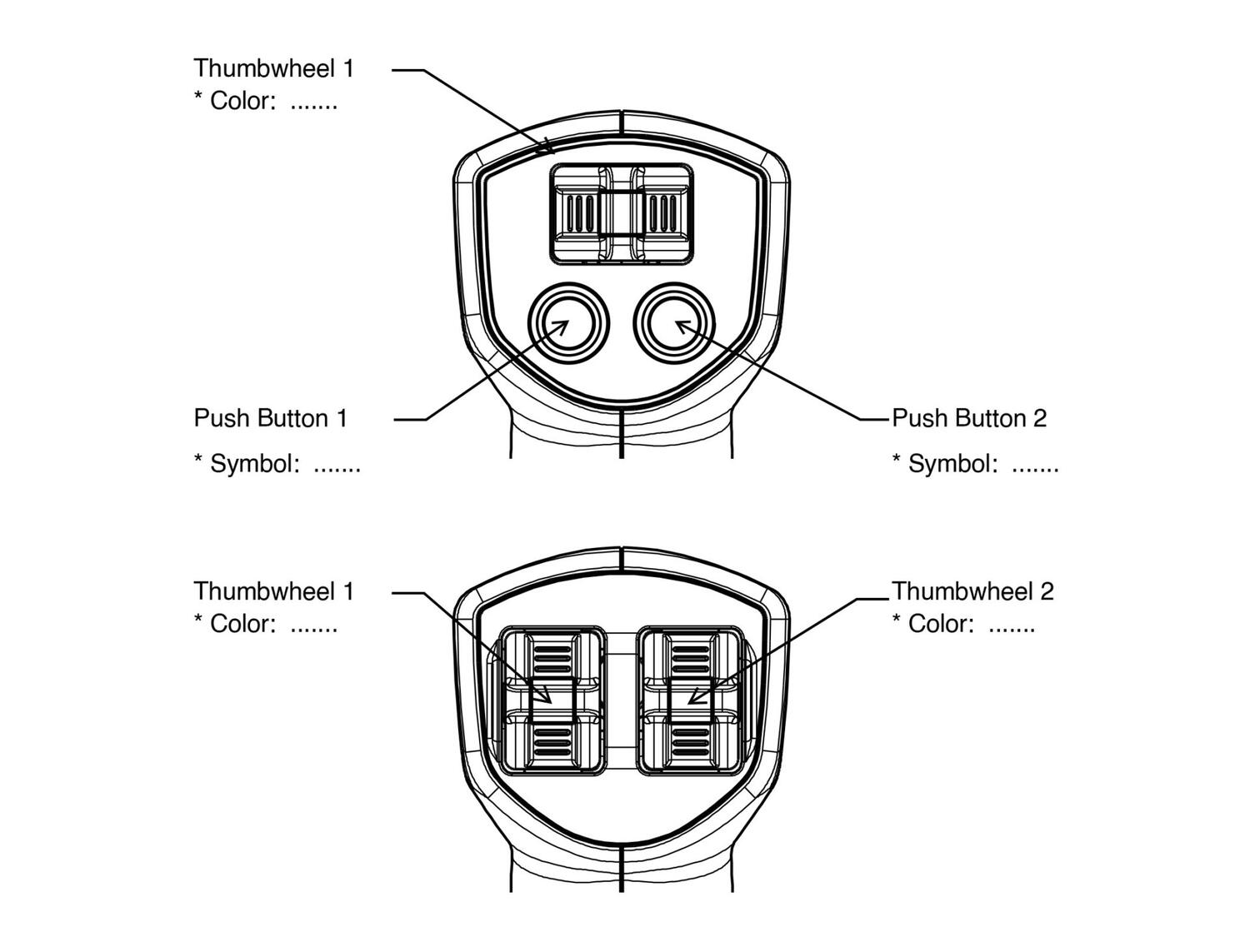

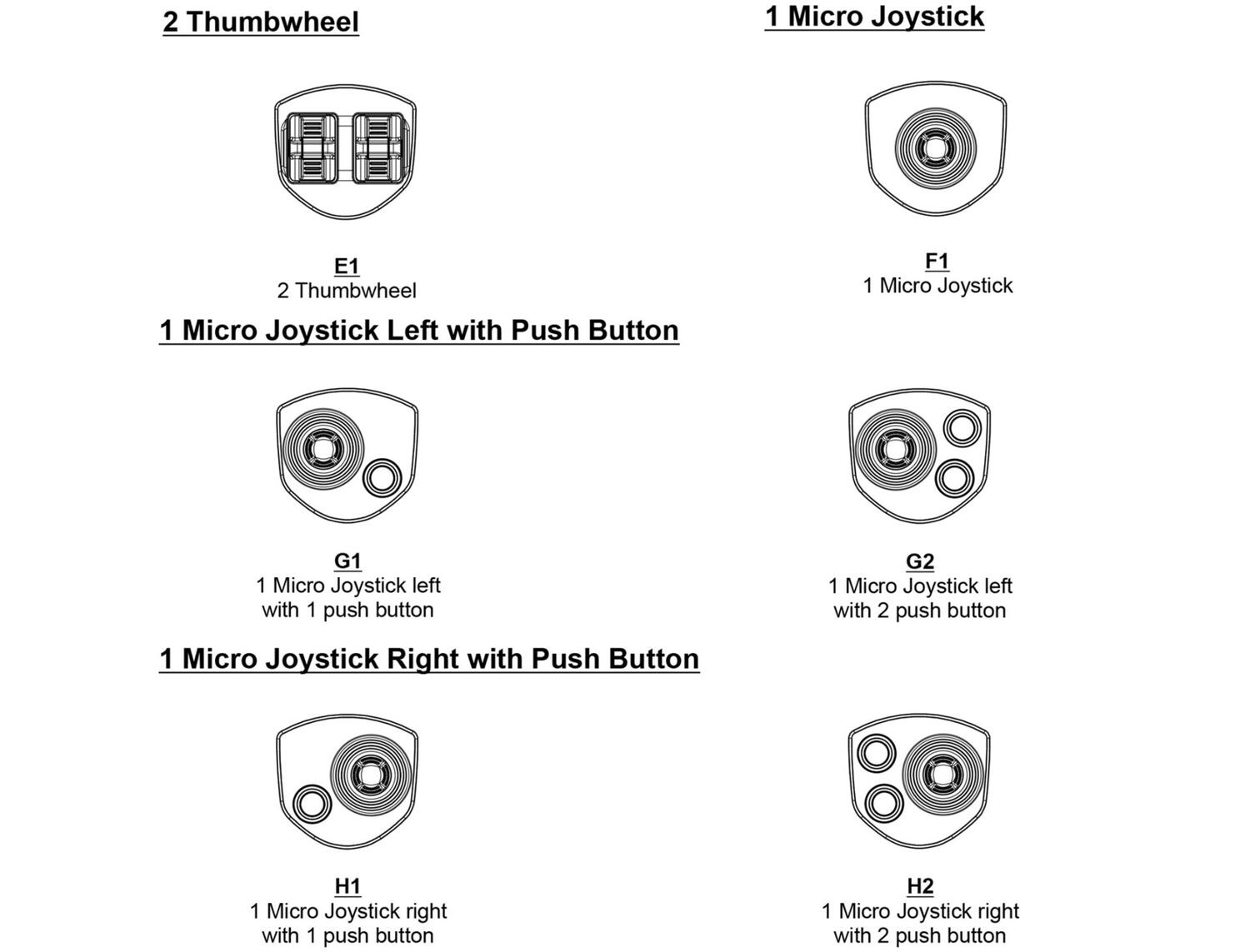

E1 - Thumbwheel / Thumbwheel | |||||
E2 - Thumbwheel / Rocker | |||||
E3 - Thumbwheel / Toggle | |||||
E4 - Rocker / Thumbwheel | |||||
E5 - Rocker / Rocker | |||||
E6 - Rocker / Toggle | |||||
E7 - Toggle / Thumbwheel | |||||
E8 - Toggle / Rocker | |||||
E9 - Toggle / Toggle | |||||
F1 - 1 Micro Joystick | |||||
G1 - 1 Micro Joystick Left with 1 Push Button | |||||
G2 - 1 Micro Joystick Left with 2 Push Buttons | |||||
H1 - 1 Micro Joystick Right with 1 Push Button | |||||
H2 - 1 Micro Joystick Right with 2 Push Buttons |
CAN
MO 391&387 - H20 - | SXX - CAN Protocol | X - Node ID J1939 - CANopen | X - Axis of Actuation | PXXX - Program | X - Rear | XX Front Panel |
S10 - SAE J1939 | A - 128(80h) - 4(04h) | 0 - 2 Axis Full | P001 - Dual Cross | 0 - Without Button and Present Det. Switch | A0 - No push button | |
S11 - CANopen | B - 129(81h) - 5(05h) | * | 1 - With Button - Without Present Det. Switch | A1 - 1 push button | ||
* | C - 130(82h) - 6(06h) | 2 - Without Button-With Present Det. Switch | A2 - 2 push button | |||
3 - With Button and Present Det. Switch | A3 - 3 push button | |||||
A4 - 4 push button | ||||||
A5 - 5 push button | ||||||
B1 - 1 Thumbwheel left vertical with no push button | ||||||
| B2 - 1 Thumbwheel left vertical with 1 push button | |||||
B3 - 1 Thumbwheel left vertical with 2 push button | ||||||
B4 - 1 Rocker left vertical with no push button | ||||||
B5 - 1 Rocker left vertical with 1 push button | ||||||
B6 - 1 Rocker left vertical with 2 push button | ||||||
B7 - 1 Toggle left vertical with no push button | ||||||
B8 - 1 Toggle left vertical with 1 push button | ||||||
B9 - 1 Toggle left vertical with 2 push button | ||||||
C1 - 1 Thumbwheel right vertical with no push button | ||||||
C2 - 1 Thumbwheel right vertical with 1 push button | ||||||
C3 - 1 Thumbwheel right vertical with 2 push button | ||||||
C4 - 1 Rocker right vertical with no push button | ||||||
C5 - 1 Rocker right vertical with 1 push button | ||||||
C6 - 1 Rocker right vertical with 2 push button | ||||||
C7 - 1 Toggle right vertical with no push button | ||||||
C8 - 1 Toggle right vertical with 1 push button | ||||||
C9 - 1 Toggle right vertical with 2 push button | ||||||
D1 - 1 Thumbwheel horizontal with no push button | ||||||
D2 - 1 Thumbwheel horizontal with 1 push button | ||||||
D3 - 1 Thumbwheel horizontal with 2 push button | ||||||
D4 - 1 Rocker horizontal with no push button | ||||||
D5 - 1 Rocker horizontal with 1 push button | ||||||
D6 - 1 Rocker horizontal with 2 push button | ||||||
D7 - 1 Toggle horizontal with no push button | ||||||
D8 - 1 Toggle horizontal with 1 push button | ||||||
D9 - 1 Toggle horizontal with 2 push button | ||||||
E1 - Thumbwheel / Thumbwheel | ||||||
E2 - Thumbwheel / Rocker | ||||||
E3 - Thumbwheel / Toggle | ||||||
E4 - Rocker / Thumbwheel | ||||||
E5 - Rocker / Rocker | ||||||
E6 - Rocker / Toggle | ||||||
E7 - Toggle / Thumbwheel | ||||||
E8 - Toggle / Rocker | ||||||
E9 - Toggle / Toggle | ||||||
F1 - 1 Micro Joystick | ||||||
G1 - 1 Micro Joystick left with 1 push button | ||||||
G2 - 1 Micro Joystick left with 2 push button | ||||||
H1 - 1 Micro Joystick right with 1 push button | ||||||
H2 - 1 Micro Joystick right with 2 push button |
