MAKERSAN
MO391 Joystick kanta
MO391 Joystick kanta perustuu kontaktittomaan Hall mittausperiaatteeseen ja tarjoaa täysin redundanttisen rakenteen.

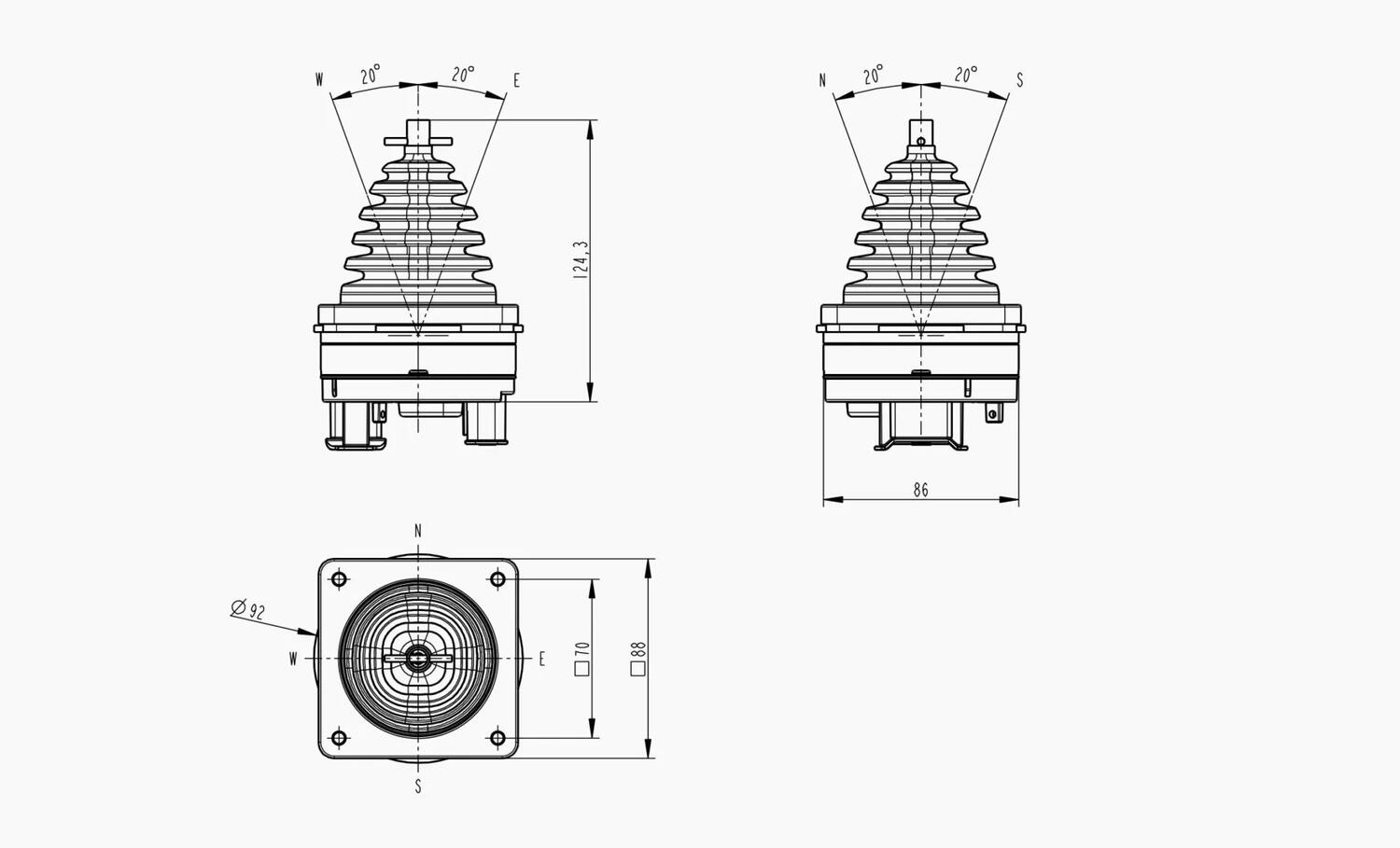

Vivun kaksiakselinen liikerata on 20 astetta joka suuntaan ja se palautuu automaattisesti keskiasentoon.
Joystick kannasta on valittavissa CAN versiot (CAN J1939- tai CANopen) tai analogiset versiot. Ulostulosignaali voidaan ohjelmoida asiakkaan tarpeiden mukaan.
Käyttöjännite voi olla 5 V tai 8–32 V. Kannan kotelointi täyttää IP67-suojausluokan vaatimukset.
- 2-akselinen täysi kääntyvyys
- Analogiset ja CAN versiot
- IP67
Tuotekuvaus
MO391 Joystick kanta perustuu kontaktittomaan Hall mittausperiaatteeseen ja tarjoaa täysin redundanttisen rakenteen.
Vivun kaksiakselinen liikerata on 20 astetta joka suuntaan ja se palautuu automaattisesti keskiasentoon.
Joystick kannasta on valittavissa CAN versiot (CAN J1939- tai CANopen) tai analogiset versiot. Ulostulosignaali voidaan ohjelmoida asiakkaan tarpeiden mukaan.
Käyttöjännite voi olla 5 V tai 8–32 V. Kannan kotelointi täyttää IP67-suojausluokan vaatimukset.
Tilaustiedot
Analog
MO 391 - | H1X - Hardware | X - Axis of Actuation | X - Program | XX Electrical Connection |
H10 - S:5V ; O:0-5V Analog Voltage or PWM Output | 0 - 2 Axis Full | P001 - Dual Cross | 01 - Micro-Fit 10 Pins (27 AWG) | |
H11 - S:5V ; O:0-32V PWM Low Side Output | * | 02 - Micro-Fit 12 Pins (27 AWG) | ||
H12 - S:8-32V ; O:0-5V Analog Voltage or PWM Output | ** | |||
H13 - S:8-32V ; O:0-32V PWM Low Side Output | ||||
H14 - S:12-32V ; O:0-10V Analog Voltage Output | ||||
H15 - S:12-32V ; O:4-20mA Analog Current Output | ||||
H16 - S:8-18V ; O:8-18V PWM or ON/OFF High Side Output (1.5A/Ch) | ||||
H17 - S:8-32V ; O:8-32V PWM or ON/OFF High Side Output (1.5A/Ch) | ||||
H18 - S:8-18V ; O:0-5V Analog Voltage Output with Neutral Position (1.5A/Ch) and Direction High Side Outputs (1.5A/Ch) | ||||
H19 - S:8-32V ; O:0-5V Analog Voltage Output with Neutral Position (1.5A/Ch) and Direction High Side Outputs (1.5A/Ch) |
CAN
MO 391 - H20 - | SXX - CAN Protocol | X - Node ID J1939- CANopen | X - Axis of Actuation | X - Program | XX Electrical Connection |
S10 - SAE J1939 | A - 128(80h) - 4(04h) | 0 - 2 Axis Full | P001 - Dual Cross | 01 - Micro-Fit 10 Pins (27 AWG) | |
S11 - CANopen | B - 129(81h) - 5(05h) | * | 02 - Micro-Fit 12 Pins (27 AWG) | ||
* | C - 130(82h) - 6(06h) |
