MO395 Mini joystick

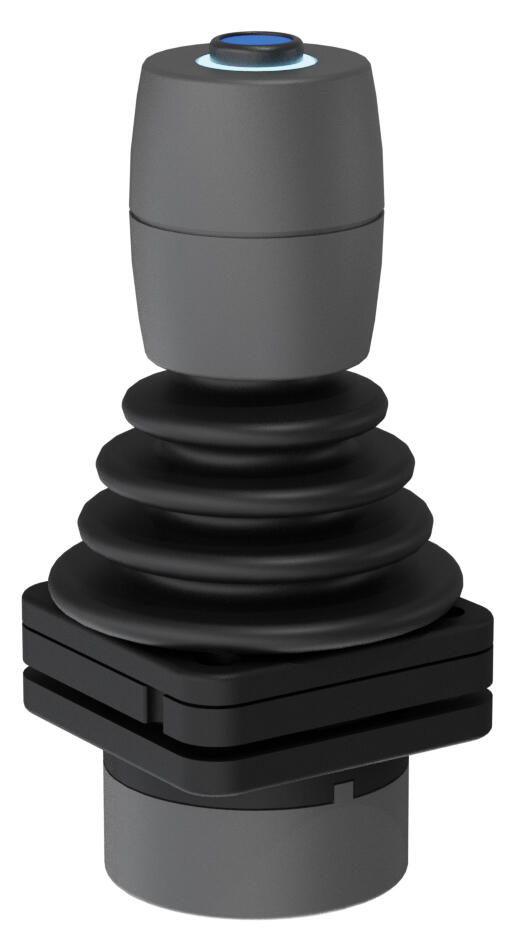

MO395 Mini joystick käyttää kontaktitonta Hall-anturiin perustuvaa mittausperiaatetta, jossa on turvallisuuden vuoksi kaksoisanturilähtö jokaiselle akselille. Joystickista on saatavilla yksiakseliset ja kaksiakseliset (plus- ja neliömalli) versiot.
Lisäksi myös kahvan pyöritys (Z-akseli) on mahdollista esimerkiksi zoom toimintoa varten. Erilaisiin kahvavaihtoehtoihin voidaan sisällyttää jopa kolme painiketta.
Joystick tukee useita lähtötyyppejä, kuten analogista jännitettä, PWM-signaalia, CAN j1939- ja CANopen -väyliä sekä USB-liitäntää. Suojausluokitus on IP65 laitteen yläosasta asennuslevyyn asti.

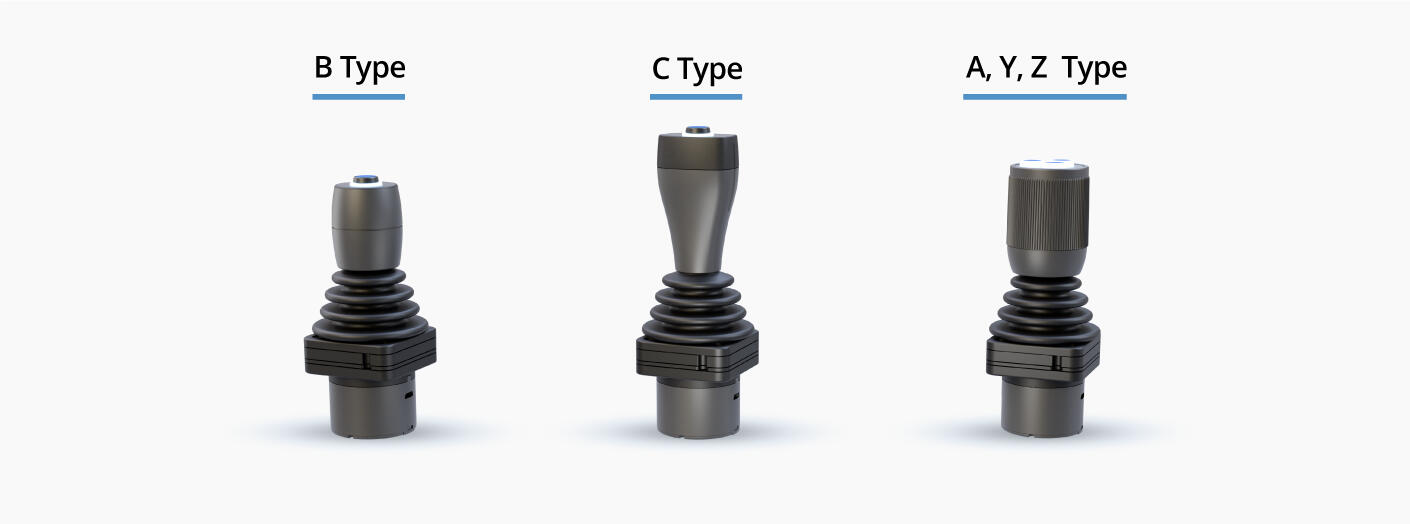

- Erilaiset kahvatyypit jopa 3 napilla
- Eri akselityypit valittavissa
- Useita eri lähtöjätyyppejä
Tuotekuvaus
MO395 Mini joystick käyttää kontaktitonta Hall-anturiin perustuvaa mittausperiaatetta, jossa on turvallisuuden vuoksi kaksoisanturilähtö jokaiselle akselille. Joystickista on saatavilla yksiakseliset ja kaksiakseliset (plus- ja neliömalli) versiot.
Lisäksi myös kahvan pyöritys (Z-akseli) on mahdollista esimerkiksi zoom toimintoa varten. Erilaisiin kahvavaihtoehtoihin voidaan sisällyttää jopa kolme painiketta.
Joystick tukee useita lähtötyyppejä, kuten analogista jännitettä, PWM-signaalia, CAN j1939- ja CANopen -väyliä sekä USB-liitäntää. Suojausluokitus on IP65 laitteen yläosasta asennuslevyyn asti.
Tilaustiedot
Analog

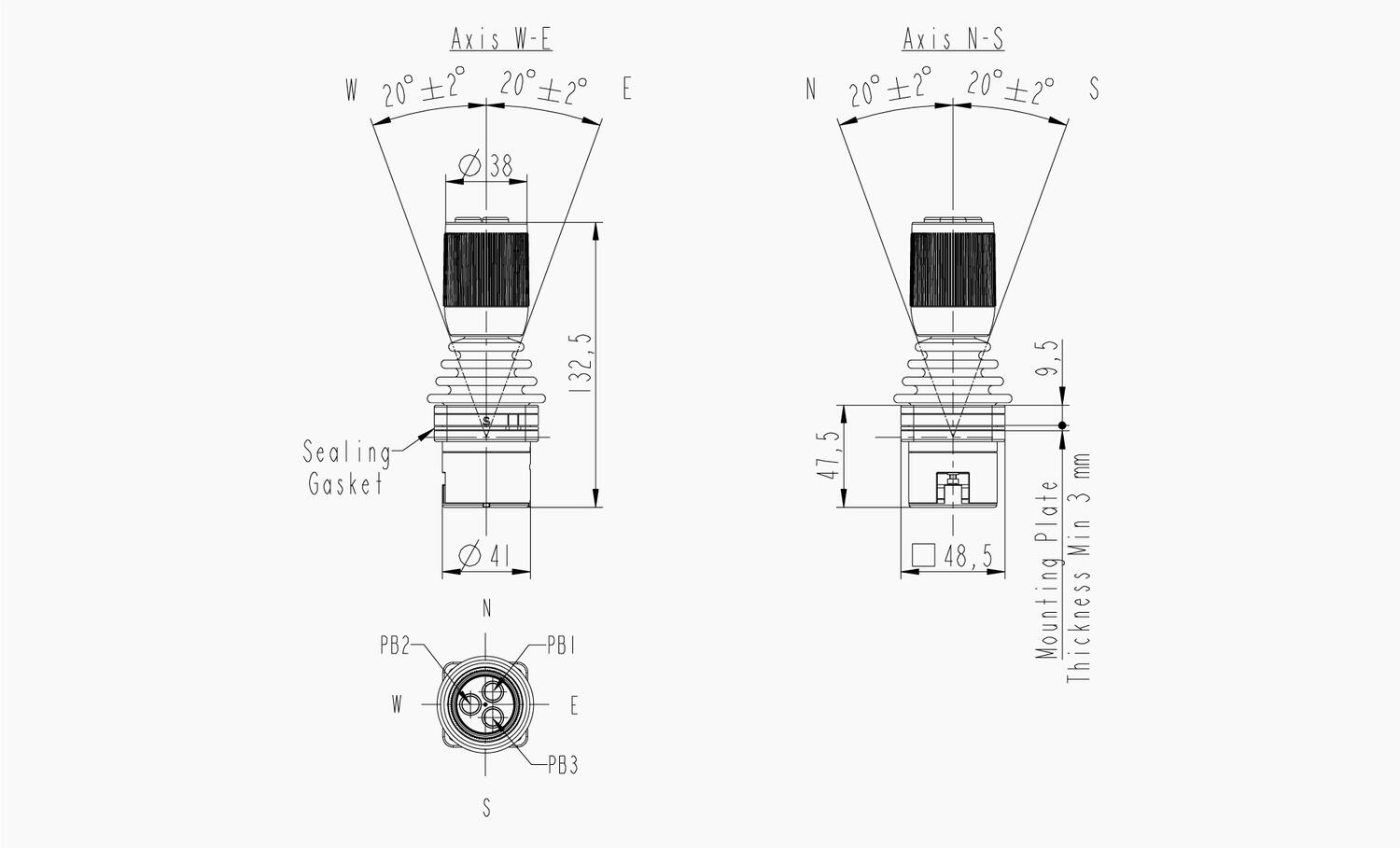

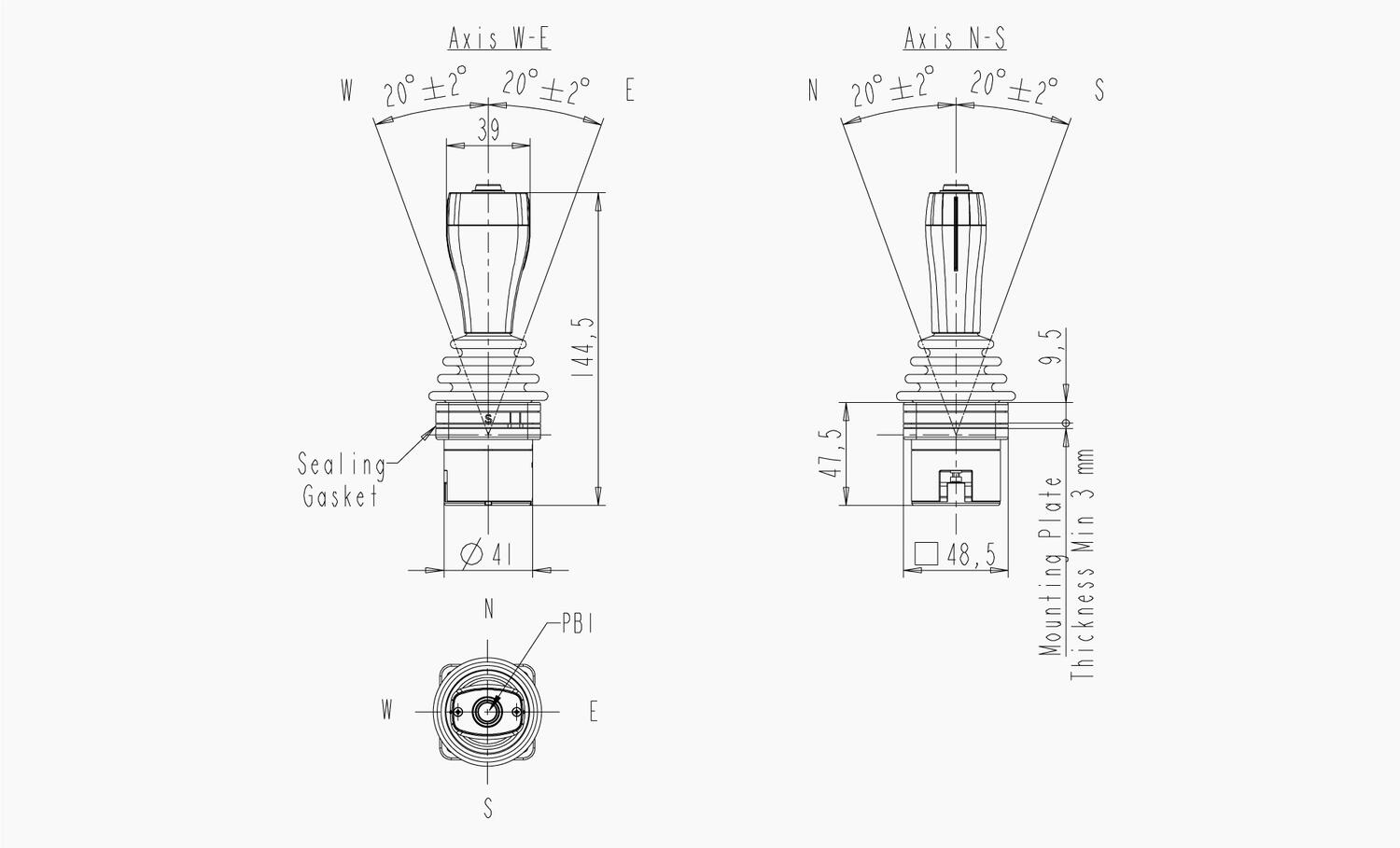

MO 395 - | H1X - Hardware | X - Axis of Actuation | X - Elec. Connection | XX - Grip | PXXX - Program | XX Button Voltage |

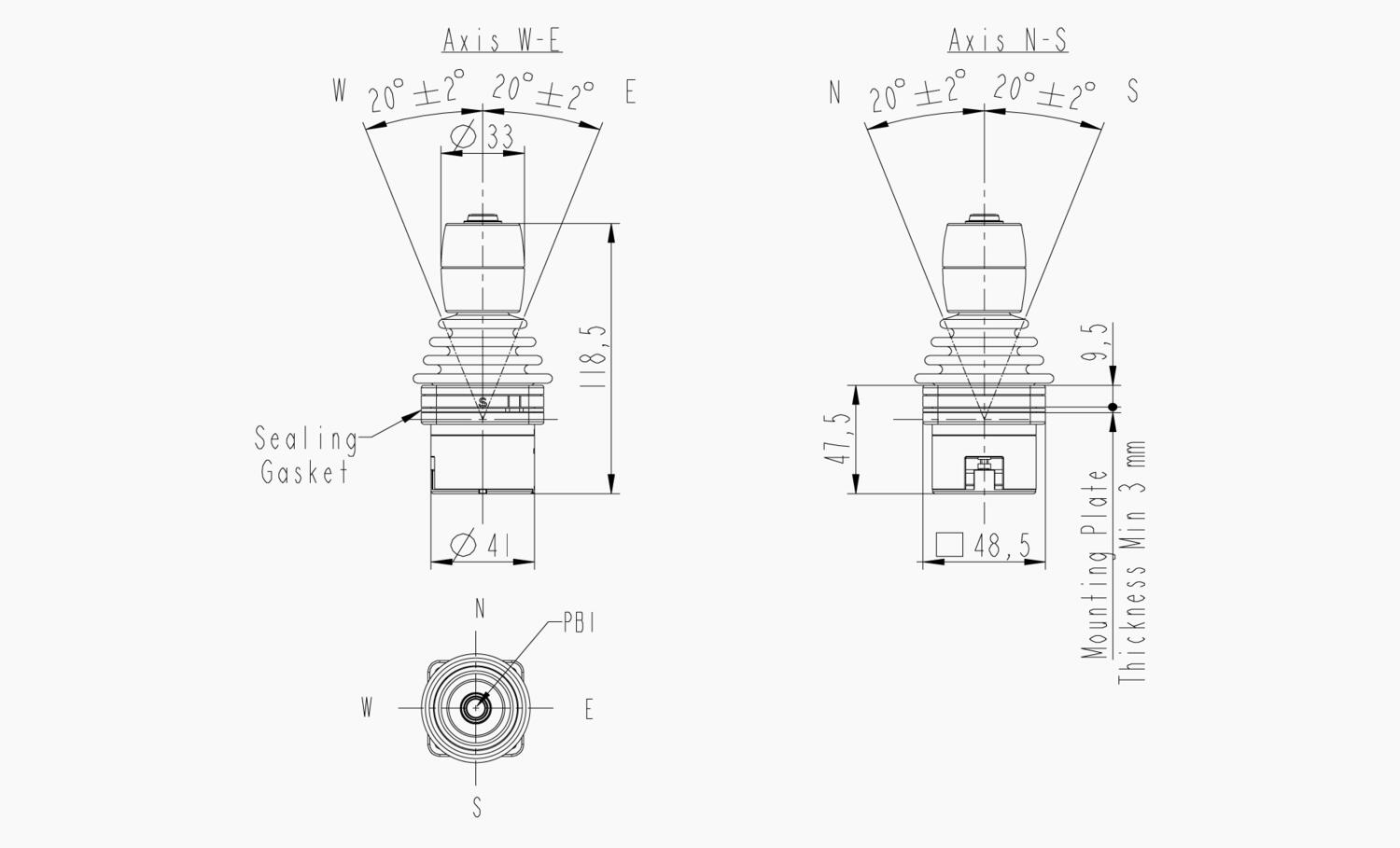

H10 - S:5V ; O:0-5V Full Redundant | 0 - 2 Axis Full | 0 - Hirose Conn 12 Pos | B0 - 388B No Button | *See the output signal diagrams | 00 - Mechanic Switch | |
H11 - S:8-32V ; O:0-5V Full Redundant | 1 - 2 Axis Plus | B1 - 388B 1 Button | 05 - 5V Push Button | |||

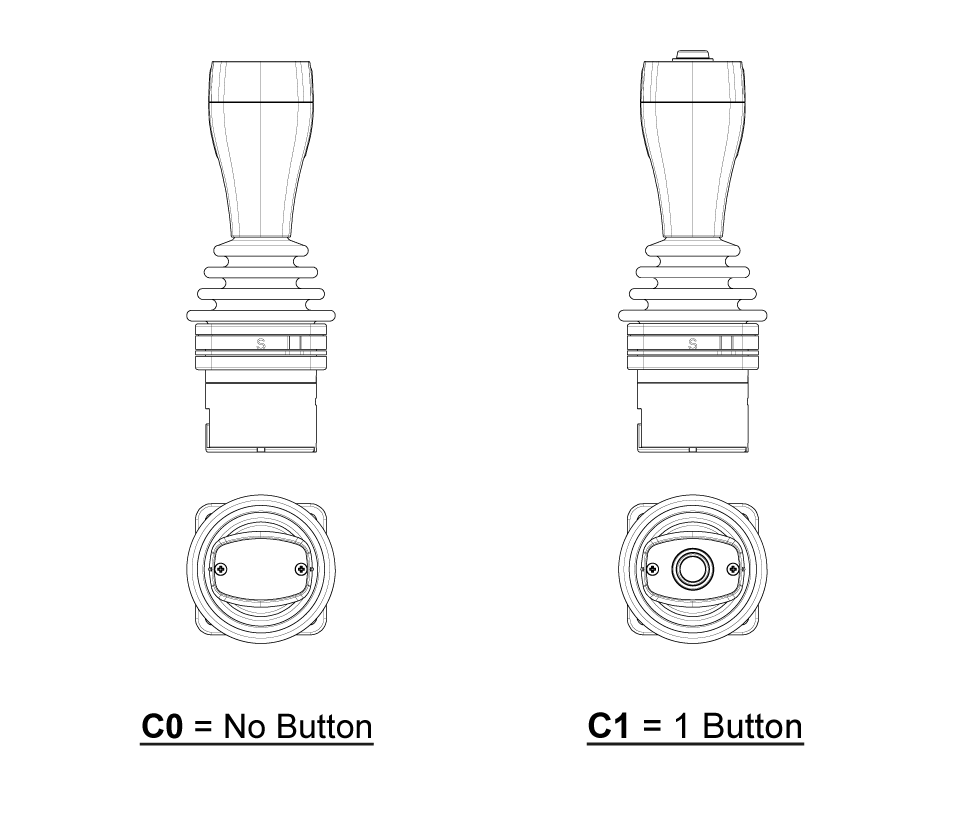

H12 - S:5V ; O:0-32V PWM Low Side Full Redundant | 2 - Single Axis WE | C0 - 388C No Button | 12 - 12V Push Button | |||
H13 - S:8-32V ; O:0-32V PWM Low Side Full Redundant | 3 - Single Axis SN | C1 - 388C 1 Button | 24 - 24V Push Button | |||
H14 - S:8-32V ; O:8-32V PWM High Side Full Redundant | A2 - 388 Grip with 2 Button | 1W - 5-24V Push Button without LED | ||||
H15 - S:5V ; O:0-5V with Z Axis Redundant | A3 - 388 Grip with 3 button | *00 is not available for B1 or C1 Grip option. | ||||
H16 - S:8-32V ; O: 0-5V with Z Axis Redundant | Z0 - 388 Grip No Button with Z Axis | |||||
H17 - S:5V ; O:0-32V PWM Low Side with Z Axis Redundant | Z1 - 388 Grip 1 Button with Z Axis | |||||
H18 - S:8-32V ; O:0-32V PWM Low Side with Z Axis Redundant | Z2 - 388 Grip 2 Button with Z Axis | |||||
H19 - S:8-32V; O:8-32V PWM High Side with Z Axis Redundant | Z3 - 388 Grip 3 Button with Z Axis | |||||
* | Y0 - 388 Grip No Button with 3 Detent | |||||
Y1 - 388 Grip 1 Button with 3 Detent | ||||||
Y2 - 388 Grip 2 Button with 3 Detent | ||||||
Y3 - 388 Grip 3 Button with 3 Detent |
CAN
MO 395 - | H2X - S1X - Hardware | X - Node ID J1939 - CANopen | X - Axis of Actuation | X - Elec. Connection | XX Grip |
395.H20.S10 - S:8-32V ; O: CANJ1939 | A - 134(86h) - 10(0Ah) | 0 - 2 Axis Full | 0 - Hirose Conn 12 Pos | B0 - 388B No Button | |
395.H20.S11 - S:8-32V ; O: CANopen | B - 135(87h) - 11(0Bh) | 1 - 2 Axis Plus | 3 - Deutsch DTM04-4P | B1 - 388B 1 Button | |
C - 136(88h) - 12(0Ch) | 2 - Single Axis WE | * | C0 - 388C No Button | ||
3 - Single Axis SN | C1 - 388C 1 Button | ||||
A2 - 388 Grip with 2 Button | |||||
A3 - 388 Grip with 3 button | |||||
Z0 - 388 Grip No Button with Z Axis | |||||
Z1 - 388 Grip 1 Button with Z Axis | |||||
Z2 - 388 Grip 2 Button with Z Axis | |||||
Z3 - 388 Grip 3 Button with Z Axis | |||||
Y0 - 388 Grip No Button with 3 Detent | |||||
Y1 - 388 Grip 1 Button with 3 Detent | |||||
Y2 - 388 Grip 2 Button with 3 Detent | |||||
Y3 - 388 Grip 3 Button with 3 Detent |
USB
MO 395 - | H3X - S1X - Hardware | X - Axis of Actuation | X - Elec. Connection | XX Grip |
395.H30.S10 - S:5V ; O: USB Joystick | 0 - 2 Axis Full | 0 - Hirose Conn 12 Pos | B0 - 388B No Button | |
395.H30.S11 - S:5V ; O: USB Mouse | 1 - 2 Axis Plus | B1 - 388B 1 Button | ||
* | 2 - Single Axis WE | C0 - 388C No Button | ||
3 - Single Axis SN | C1 - 388C 1 Button | |||
A2 - 388 Grip with 2 Button | ||||
A3 - 388 Grip with 3 button | ||||
Z0 - 388 Grip No Button with Z Axis | ||||
Z1 - 388 Grip 1 Button with Z Axis | ||||
Z2 - 388 Grip 2 Button with Z Axis | ||||
Z3 - 388 Grip 3 Button with Z Axis | ||||
Y0 - 388 Grip No Button with 3 Detent | ||||
Y1 - 388 Grip 1 Button with 3 Detent | ||||
Y2 - 388 Grip 2 Button with 3 Detent | ||||
Y3 - 388 Grip 3 Button with 3 Detent |
Power
MO 395 - | H4X - Hardware | X - Axis of Actuation | X - Elec. Connection | XX - Grip | XX Button Voltage |
395.H40 - S:8-32V ; O: 8-32V PWM High Side 2A/ch | 0 - 2 Axis Full | 0 - Hirose Conn 12 Pos | B0 - 388B No Button | 12 - 12V Push Button | |
* | 1 - 2 Axis Plus | B1 - 388B 1 Button | 24 - 24V Push Button | ||
2 - Single Axis WE | C0 - 388C No Button | 1W - 5-24V Push Button without LED | |||
3 - Single Axis SN | C1 - 388C 1 Button |
