GREIN
Turvamatot
Turvamattoja käytetään vaarallisten koneiden läheisyydessä ja ympärillä varmistamaan käyttäjille turvallinen työympäristö. Käyttäjän aktivoidessa turvamatto (ts. astuessa matolle), koneen vaaralliset liikkeet pysähtyvät tai siirtyvät turvalliselle nopeudelle. Vasta kun käyttäjä poistuu turvamatolta, voi kone toimia taas normaalisti. Turvamatto soveltuu turvaluokkaan 3 yhdessä PS3-valvontayksikön kanssa.

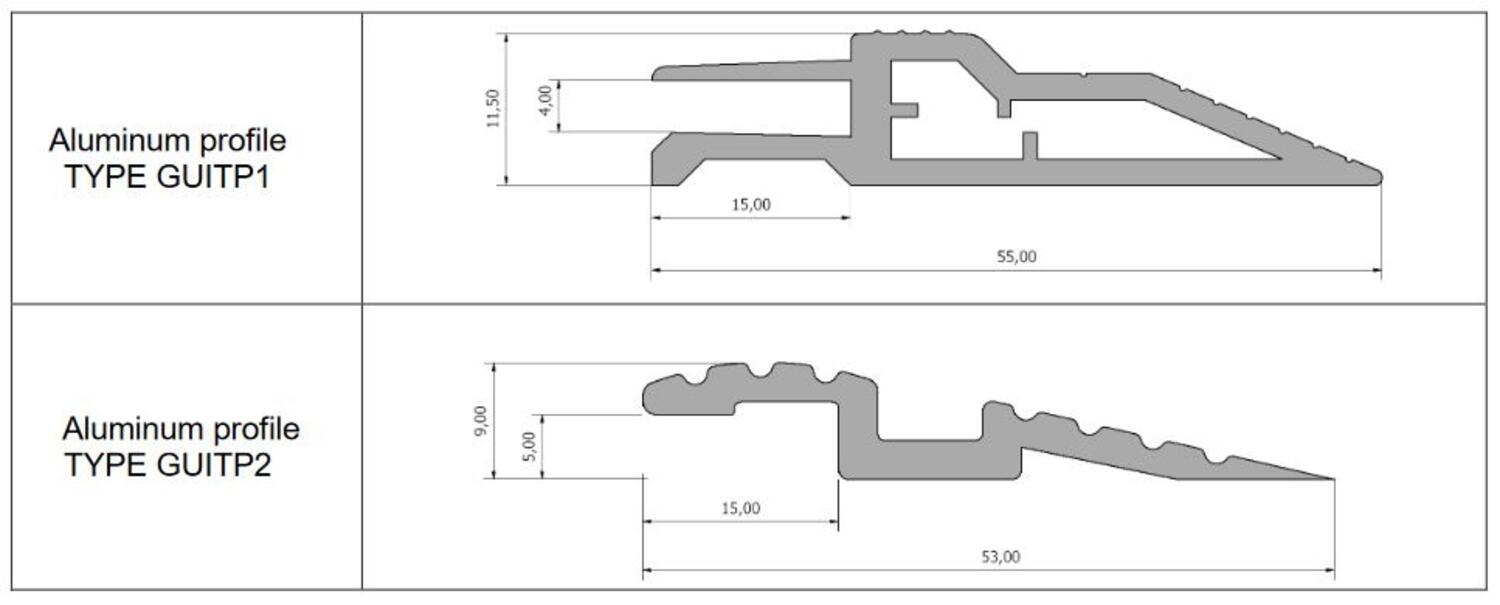

Turvamattojen pintamateriaalina on joko PVC tai alumiini. Turvamatot kiinnitetään lattiaan alumiinilistoilla.

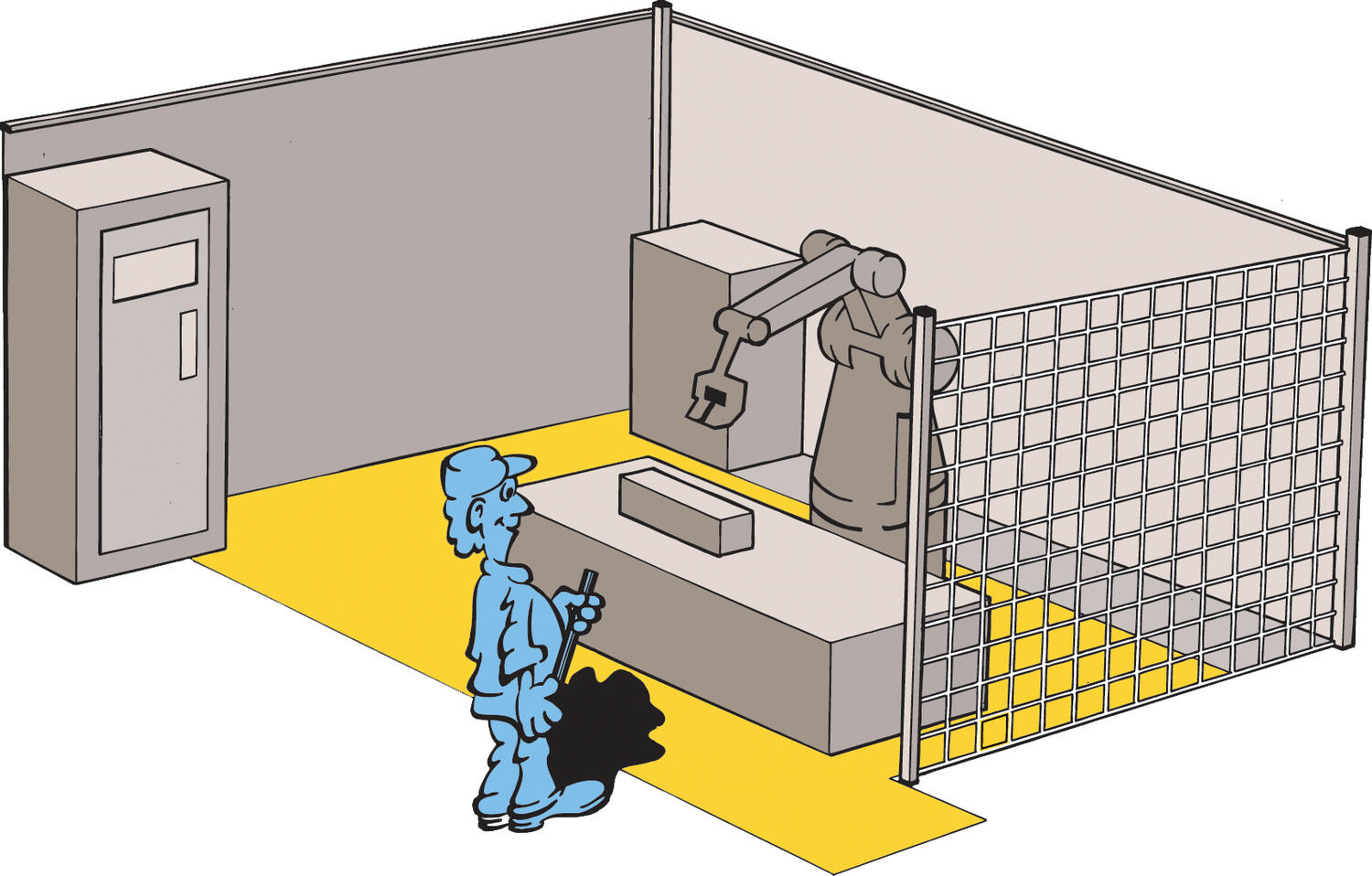

Esimerkki 1 (turvamatto ensisijaisena turvalaitteena) |
Käyttäjän aktivoidessa turvamatto, kaikki koneen vaaralliset liikkeet pysähtyvät. Vasta käyttäjän poistuessa matolta, |
|
|

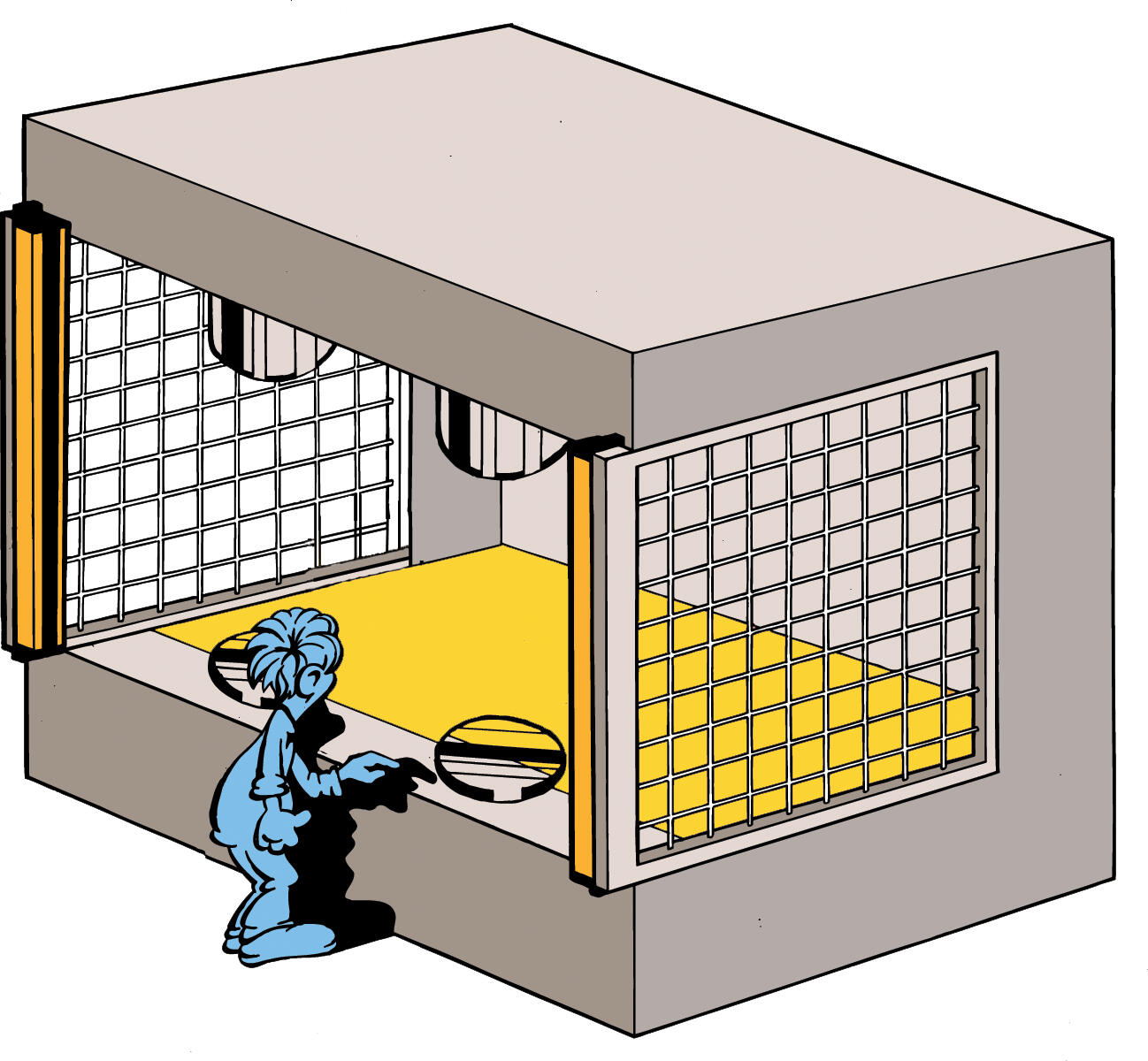

Esimerkki 2 (turvamatto toissijaisena turvalaitteena) |
Aidatun ja turvavaloverholla valvotun vaara-alueen sisällä on turvamatto, joka käyttäjän aktivoidessa sallii koneen käytön vain |
|
|
Turvaetäisyyden laskeminen standardin SFS-EN 999 (ISO 13855) mukaan. |
S = K x T + C |
S = Vaakasuora vähimmäisetäisyys (mm) vaaravyöhykkeestä |
K = Kehon tai kehonosien liikenopeus (mm/s), 1600mm/s |
T = Kokonaispysähtymisaika t1+ t2 |
t1 = Turvamaton ja valvontayksikön vasteaika (reaktioaika) |
t2 = Koneen pysähtymisaika |
C = Lisäetäisyys (mm), 1200mm |
|
S = (1600mm/s x T) + 1200mm |
Tekniset tiedot
Aktivointivoima | 25 kg testikappaleella Ø80 mm |
45 kg testikappaleella Ø200 mm | |
Tunnoton vyöhyke | max. 30 mm reunoista |
Syvyys | 9 mm |
Paino | n. 12 kg/m2 |
Pituus max. | 2500 mm |
Leveys max. | 1500 mm |
Käyttöjännite | 24 V DC |
Kytkentävirta max. | 1A, 24V |
Kaapeli | 4 johdinta |
Vasteaika | 40 ms |
Kotelointiluokka | IP65 |
Lämpötila-alue | -10 °C…+60 °C |
Kiinnitys | Alumiinilistat |
|
|

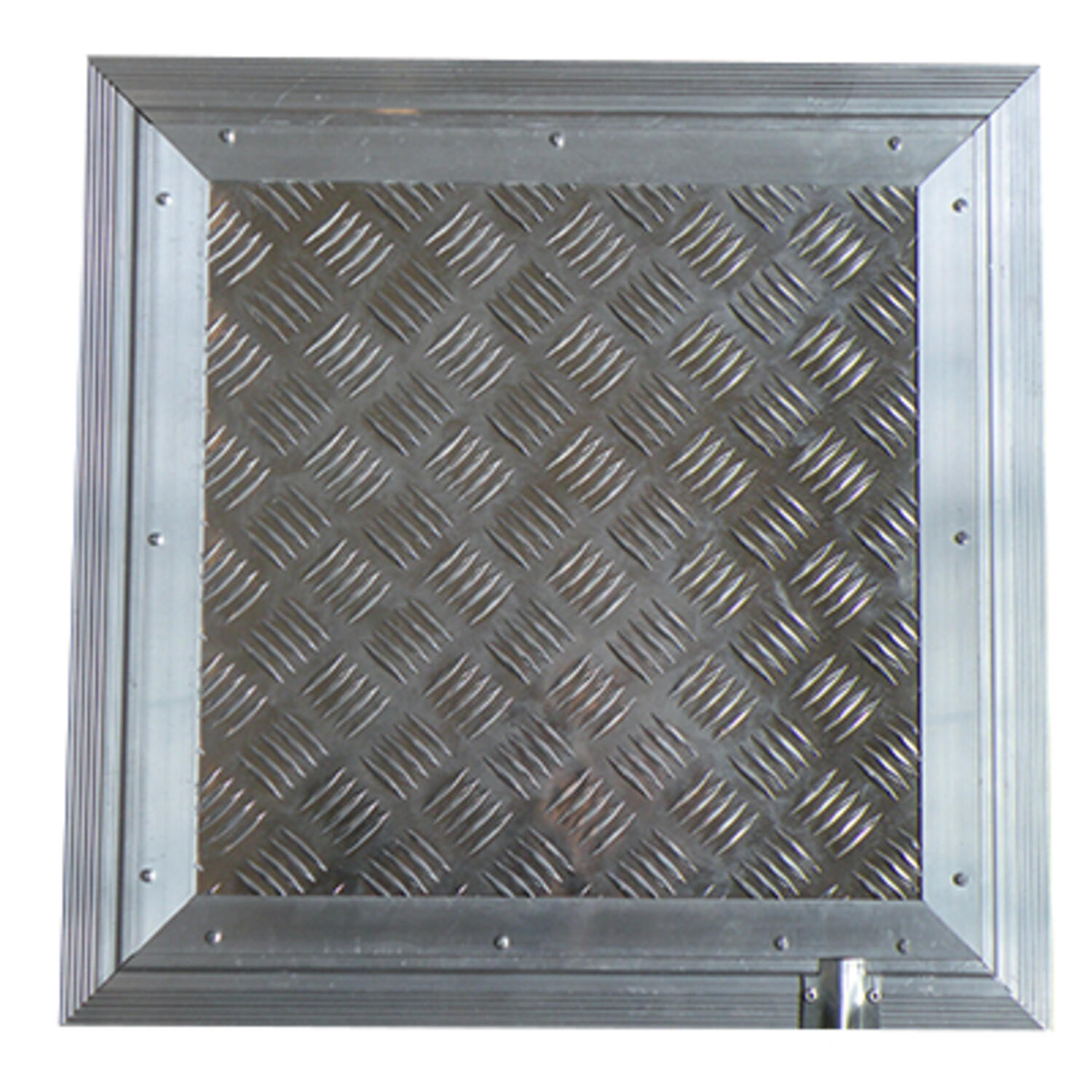

- Pintamateriaali PVC tai alumiini
- Turvamaton pituus max. 2500 mm, leveys max. 1500 mm

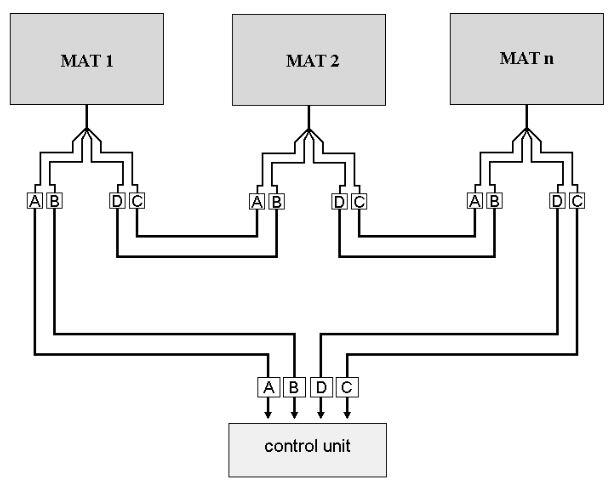

- Turvamattoja voidaan kytkeä sarjaan
- Turvaluokka 3 (PL e) valvontayksikön kanssa
Valitse tuote
Tekniset tiedot
| IP-luokka | IP65 |
|---|---|
| Max. käyttölämpötila | 60 °C |
| Min. käyttölämpötila | -10 °C |
|---|
Tuotekuvaus
Turvamattoja käytetään vaarallisten koneiden läheisyydessä ja ympärillä varmistamaan käyttäjille turvallinen työympäristö. Käyttäjän aktivoidessa turvamatto (ts. astuessa matolle), koneen vaaralliset liikkeet pysähtyvät tai siirtyvät turvalliselle nopeudelle. Vasta kun käyttäjä poistuu turvamatolta, voi kone toimia taas normaalisti. Turvamatto soveltuu turvaluokkaan 3 yhdessä PS3-valvontayksikön kanssa.
Turvamattojen pintamateriaalina on joko PVC tai alumiini. Turvamatot kiinnitetään lattiaan alumiinilistoilla.
Esimerkki 1 (turvamatto ensisijaisena turvalaitteena) |
Käyttäjän aktivoidessa turvamatto, kaikki koneen vaaralliset liikkeet pysähtyvät. Vasta käyttäjän poistuessa matolta, |
|
|
Esimerkki 2 (turvamatto toissijaisena turvalaitteena) |
Aidatun ja turvavaloverholla valvotun vaara-alueen sisällä on turvamatto, joka käyttäjän aktivoidessa sallii koneen käytön vain |
|
|
Turvaetäisyyden laskeminen standardin SFS-EN 999 (ISO 13855) mukaan. |
S = K x T + C |
S = Vaakasuora vähimmäisetäisyys (mm) vaaravyöhykkeestä |
K = Kehon tai kehonosien liikenopeus (mm/s), 1600mm/s |
T = Kokonaispysähtymisaika t1+ t2 |
t1 = Turvamaton ja valvontayksikön vasteaika (reaktioaika) |
t2 = Koneen pysähtymisaika |
C = Lisäetäisyys (mm), 1200mm |
|
S = (1600mm/s x T) + 1200mm |
Tekniset tiedot
Aktivointivoima | 25 kg testikappaleella Ø80 mm |
45 kg testikappaleella Ø200 mm | |
Tunnoton vyöhyke | max. 30 mm reunoista |
Syvyys | 9 mm |
Paino | n. 12 kg/m2 |
Pituus max. | 2500 mm |
Leveys max. | 1500 mm |
Käyttöjännite | 24 V DC |
Kytkentävirta max. | 1A, 24V |
Kaapeli | 4 johdinta |
Vasteaika | 40 ms |
Kotelointiluokka | IP65 |
Lämpötila-alue | -10 °C…+60 °C |
Kiinnitys | Alumiinilistat |
|
|
Tilaustiedot
Tilausnumerot
Turvamatto vaihtoehdot
TO | Vakio PVC-matto |
MO | PVC-matto alumiinipinnalla |
MZ | PVC-matto alumiinipinnalla ja sinkitty levy maton |
Kokovaihtoehdot
Vaihtoehto 1, kun pinta-ala alle 1 m2 |
Vaihtoehto 2, kun leveys max. 1000 mm ja pituus max. 2500 mm |
Vaihtoehto 3, kun leveys max. 1500 mm ja pituus max. 2500 mm |
Tilausnumeroesimerkkejä | Kuvaus |
TO2-0900-1200-3000 | 900x1200 mm PVC-matto, kaapeli 3 m |
MO3-1500-2500-3000 | 1500x2500 mm PVC-matto alumiinipinnalla, kaapeli 3 m |
MZ1-0800-0800-2000 | 800x800 mm PVC-matto alumiinipinnalla ja metallipohjalla, kaapeli 2 m |
Kaapeliulostulo asiakkaan vaatimusten mukaan, joko 1 kaapeli (4 johdinta) tai 2 kaapelia (molemmissa 2 johdinta).
