INTERCONTEC

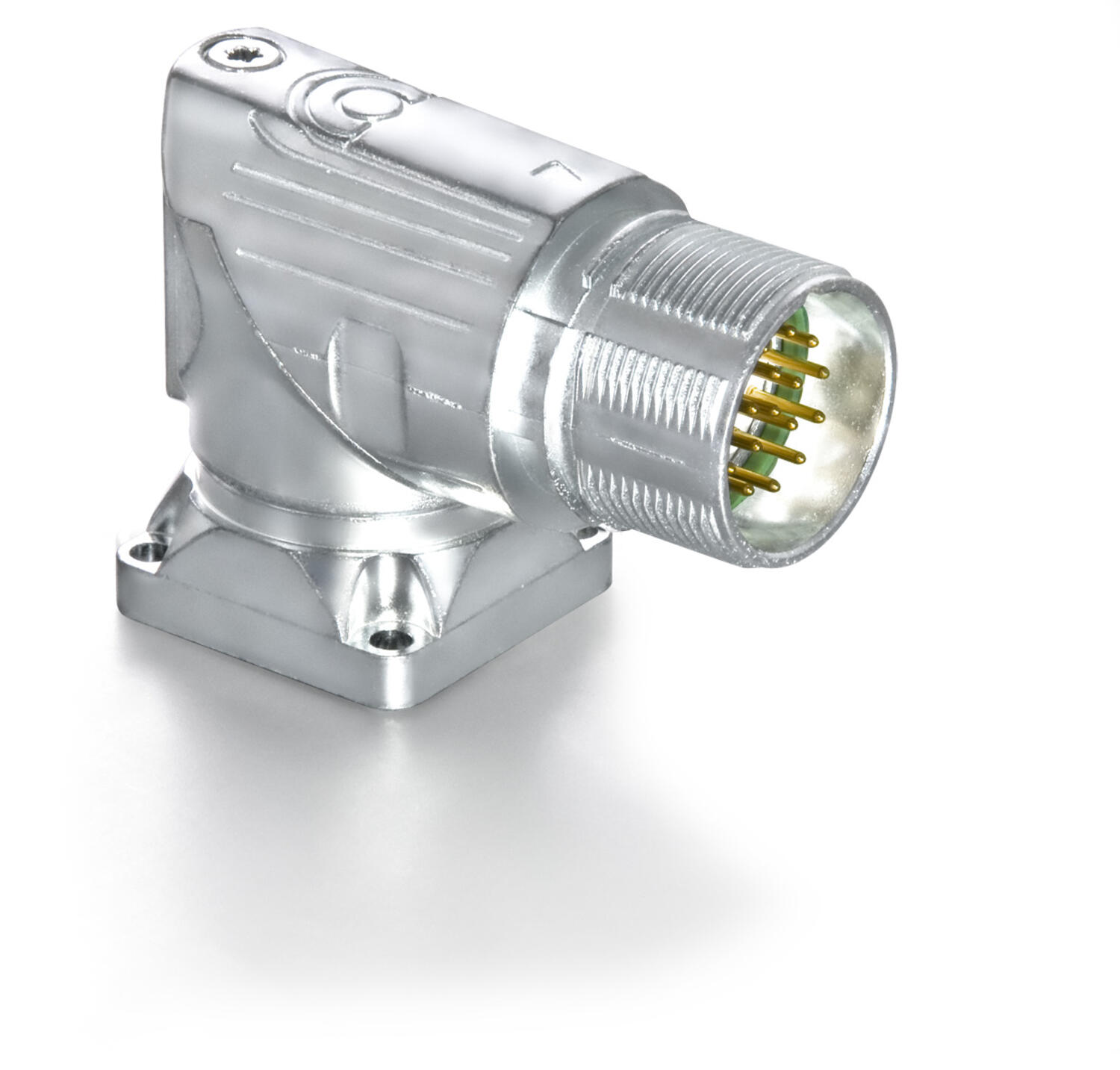

M23 kulma paneeliliitin Speedtec

623-sarja

Speedtec-lukitusmekanismi takaa varman kiinnityksen. Se on helppokäyttöinen ja liitin lukittuu täydellisesti kiertämällä vain kahdeksasosan kierrosta.Liittimiä käytetään mm. ohjaussysteemeissä, enkoodereissa, robotiikassa ja mekatroniikassa. Intercontecin liittimet on tehty kestämään äärimmäisiä olosuhteita. Niiden tärinänkesto on jopa 20 G:tä. Tiiviysluokka on IP66/67 ja lämpötilan kesto pääsääntöisesti -20°C…+130°C. Lisäksi kaikki liittimet  ovat EMC-suojattuja ja niillä on UL-hyväksyntä. Kaikki kontaktit ovat kullattuja ja niitä on saatavilla sekä puristettavana että juotettavana versiona.



Lue lisää
  • 6,7,9,12,17 ja 19-napaiset liittimet
  • IP66/67
  • EMC suojaus
  • Krimpattavat/juotettavat kontaktit

Valitse tuote

Valitse tuote

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Äänitiedostot

Valitse tuote

Tekniset tiedot

Asennus Paneeliasennus
Hyväksynnät cRUus, VDE
IP-luokka IP66, IP67
Koko 25x25 mm
Liitäntä M23-liitin
Max. johdinala 2,5 mm²
Max. jännite AC/DC 32 V
Max. käyttölämpötila 130 °C
Max. virta 20 A
Min. johdinala 0,35 mm²
Min. käyttölämpötila -20 °C
Napaluku 6
Rungon materiaali Nikkelöity sinkkivalu

Tiedostot

Mitat ja kytkennät

Tuotekuvaus

Speedtec-lukitusmekanismi takaa varman kiinnityksen. Se on helppokäyttöinen ja liitin lukittuu täydellisesti kiertämällä vain kahdeksasosan kierrosta.Liittimiä käytetään mm. ohjaussysteemeissä, enkoodereissa, robotiikassa ja mekatroniikassa. Intercontecin liittimet on tehty kestämään äärimmäisiä olosuhteita. Niiden tärinänkesto on jopa 20 G:tä. Tiiviysluokka on IP66/67 ja lämpötilan kesto pääsääntöisesti -20°C…+130°C. Lisäksi kaikki liittimet  ovat EMC-suojattuja ja niillä on UL-hyväksyntä. Kaikki kontaktit ovat kullattuja ja niitä on saatavilla sekä puristettavana että juotettavana versiona.



Tarvikkeet

Saatat olla kiinnostunut näistä

Add product as a new cart row

You already added this product. Choose whether to increase quantity on the existing row or add the product as a new row.



Äänitiedostot

Lisää luettavaa

M23-sarjan signaaliliittimet
Tuoteuutiset

M23-sarjan signaaliliittimet nyt saatavana

Teollisuusautomaation liittimiltä vaaditaan yhä kompaktimpia ratkaisuja ja sovelluksia. OEM vastaa näihin vaatimuksiin laajentamalla Kaapeli & Liitäntätekniikka -tuotealueen valikoimaansa TE Connectivityn tuoteperheeseen kuuluvan Intercontecin M23-liittimillä.

Intercontec
Tuoteuutiset

Äärimmäisten olosuhteiden liittimet

Teollisuusautomaation liittimiltä vaaditaan yhä enemmän kompaktimpia ratkaisuja ja sovelluksia. Tähän haasteeseen vastaa TEConnectivity Intercontec-liittimet.

Raakakaapelit asiakaskohtaisesti
Tuoteuutiset

Kaapelit asiakaskohtaisesti

Edustamme Euroopan parhaimpia omaan alaansa erikoistuneita asiakaslähtöisiä kaapelivalmistajia. Lue lisää!

Molex kaapeliliittimet
Tuoteuutiset

Molex-kaapeliliittimet – luotettavia ratkaisuja vaativiin olosuhteisiin

Molexin kaapeliliittimet tarjoavat kestäviä ja käyttäjäystävällisiä ratkaisuja, jotka kestävät tärinää, likaa, kosteutta ja vaativia käyttöolosuhteita.

Miten valita oikea ohjauskaapeli
Tuki

Miten valita oikea ohjauskaapeli?

Oikean ohjauskaapelin valinnassa on hyvä huomioida sekä kaapelin ominaisuudet että käyttöolosuhteet. Lue lisää!

Kaapelin rakenne ja värimerkinnät
Tuki

Kaapelien värit ja värikoodit – mitä ne tarkoittavat?

Kaapeleita on saatavilla lukuisissa eri väreissä. Ne eivät kuitenkaan ole pelkkä ulkonäköseikka, vaan niillä on tärkeä merkitys.

Suosikit Tilausnumero: Koko Max. johdinala Max. jännite AC/DC Max. virta Min. johdinala Napaluku Hinta
M23 kulma paneeliliitin Speedtec
M23 liitin, 6-napainen, P, 25x25 mm
Tuotenumero:
AEDC166NN000011150 Kopioitu!
25x25 mm
2,5 mm²
32 V
20 A
0,35 mm²
6
M23 kulma paneeliliitin Speedtec
M23 liitin, 6-napainen, E, 25x25 mm
Tuotenumero:
AEDC153NN000011150 Kopioitu!
25x25 mm
2,5 mm²
32 V
20 A
0,35 mm²
6
M23 kulma paneeliliitin Speedtec
M23 liitin, 7-napainen, P, 25x25 mm
Tuotenumero:
AEDC167NN000011150 Kopioitu!
25x25 mm
2,5 mm²
32 V
20 A
0,35 mm²
7
M23 kulma paneeliliitin Speedtec
M23 liitin, 7-napainen, E, 25x25 mm
Tuotenumero:
AEDC159NN000011150 Kopioitu!
25x25 mm
2,5 mm²
32 V
20 A
0,35 mm²
7
M23 kulma paneeliliitin Speedtec
M23 liitin, 9-napainen, P, 25x25 mm
Tuotenumero:
AEDC583NN000011150 Kopioitu!
25x25 mm
1 mm²
160 V
10 A
0,14 mm²
9
M23 kulma paneeliliitin Speedtec
M23 liitin, 9-napainen, E, 25x25 mm
Tuotenumero:
AEDC066NN000011150 Kopioitu!
25x25 mm
1 mm²
160 V
10 A
0,14 mm²
9
M23 kulma paneeliliitin Speedtec
M23 liitin, 12-napainen, P, 25x25 mm
Tuotenumero:
AEDC110NN000011150 Kopioitu!
25x25 mm
1 mm²
160 V
7 A
0,14 mm²
12
M23 kulma paneeliliitin Speedtec
M23 liitin, 12-napainen, E, 25x25 mm
Tuotenumero:
AEDC175NN000011150 Kopioitu!
25x25 mm
1 mm²
160 V
7 A
0,14 mm²
12
M23 kulma paneeliliitin Speedtec
M23 liitin, 17-napainen, P, 25x25 mm
Tuotenumero:
AEDC577NN000011150 Kopioitu!
25x25 mm
1 mm²
125 V
7 A
0,14 mm²
17
M23 kulma paneeliliitin Speedtec
M23 liitin, 17-napainen, E, 25x25 mm
Tuotenumero:
AEDC139NN000011150 Kopioitu!
25x25 mm
1 mm²
125 V
7 A
0,14 mm²
17
M23 kulma paneeliliitin Speedtec
M23 liitin, 19-napainen, P, 25x25 mm
Tuotenumero:
AEDC561NN000011150 Kopioitu!
25x25 mm
1 mm²
63 V
7 A
0,14 mm²
19
M23 kulma paneeliliitin Speedtec
M23 liitin, 19-napainen, E, 25x25 mm
Tuotenumero:
AEDC560NN000011150 Kopioitu!
25x25 mm
1 mm²
63 V
7 A
0,14 mm²
19
M23 liitin, 6-napainen, P, 28x28 mm
Tuotenumero:
AEDC166NN000011000 Kopioitu!
28x28 mm
2,5 mm²
32 V
20 A
0,35 mm²
6
M23 liitin, 6-napainen, E, 28x28 mm
Tuotenumero:
AEDC153NN000011000 Kopioitu!
28x28 mm
2,5 mm²
32 V
20 A
0,35 mm²
6
M23 liitin, 7-napainen, P, 28x28 mm
Tuotenumero:
AEDC167NN000011000 Kopioitu!
28x28 mm
2,5 mm²
32 V
20 A
0,35 mm²
7
M23 liitin, 7-napainen, E, 28x28 mm
Tuotenumero:
AEDC159NN000011000 Kopioitu!
28x28 mm
2,5 mm²
32 V
20 A
0,35 mm²
7
M23 liitin, 9-napainen, P, 28x28 mm
Tuotenumero:
AEDC583NN000011000 Kopioitu!
28x28 mm
1 mm²
160 V
10 A
0,14 mm²
9
M23 liitin, 9-napainen, E, 28x28 mm
Tuotenumero:
AEDC066NN000011000 Kopioitu!
28x28 mm
1 mm²
160 V
10 A
0,14 mm²
9
M23 liitin, 12-napainen, P, 28x28 mm
Tuotenumero:
AEDC110NN000011000 Kopioitu!
28x28 mm
1 mm²
160 V
7 A
0,14 mm²
12
M23 liitin, 12-napainen, E, 28x28 mm
Tuotenumero:
AEDC175NN000011000 Kopioitu!
28x28 mm
1 mm²
160 V
7 A
0,14 mm²
12
M23 liitin, 17-napainen, P, 28x28 mm
Tuotenumero:
AEDC577NN000011000 Kopioitu!
28x28 mm
1 mm²
125 V
7 A
0,14 mm²
17
M23 liitin, 17-napainen, E, 28x28 mm
Tuotenumero:
AEDC139NN000011000 Kopioitu!
28x28 mm
1 mm²
125 V
7 A
0,14 mm²
17
M23 liitin, 19-napainen, P, 28x28 mm
Tuotenumero:
AEDC561NN000011000 Kopioitu!
28x28 mm
1 mm²
63 V
7 A
0,14 mm²
19
M23 liitin, 19-napainen, E, 28x28 mm
Tuotenumero:
AEDC560NN000011000 Kopioitu!
28x28 mm
1 mm²
63 V
7 A
0,14 mm²
19
