INTERCONTEC

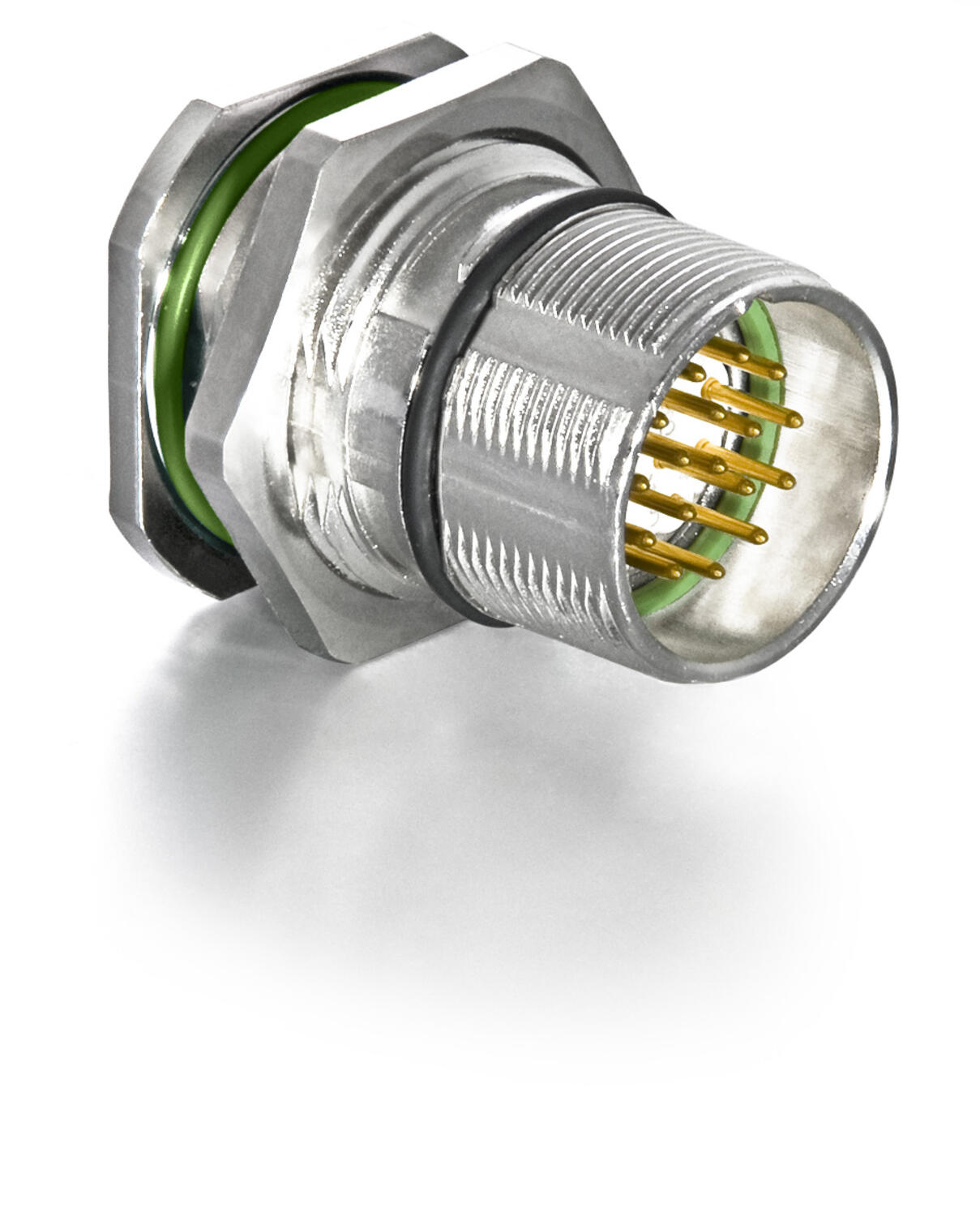

M23 suora paneeliliitin

623-sarja

Liittimiä käytetään mm. ohjaussysteemeissä, enkoodereissa, robotiikassa ja mekatroniikassa. Intercontecin liittimet on tehty kestämään äärimmäisiä olosuhteita. Niiden tärinänkesto on jopa 20 G:tä. Tiiviysluokka on IP66/67 ja lämpötilan kesto pääsääntöisesti -20°C…+130°C. Lisäksi kaikki liittimet  ovat EMC-suojattuja ja niillä on UL-hyväksyntä. Kaikki kontaktit ovat kullattuja ja niitä on saatavilla sekä puristettavana että juotettavana versiona.

Lue lisää
  • 6,7,9,12,17 ja 19-napaiset liittimet
  • IP66/67
  • EMC suojaus
  • Krimpattavat/juotettavat kontaktit

Valitse tuote

Valitse tuote

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Äänitiedostot

Valitse tuote

Tekniset tiedot

Asennus Paneeliasennus
Hyväksynnät cRUus, VDE
IP-luokka IP66, IP67
Koko 25x25 mm
Liitäntä M23-liitin
Max. johdinala 2,5 mm²
Max. jännite AC/DC 32 V
Max. käyttölämpötila 130 °C
Max. virta 20 A
Min. johdinala 0,35 mm²
Min. käyttölämpötila -20 °C
Napaluku 6
Rungon materiaali Nikkelöity sinkkivalu

Tiedostot

Mitat ja kytkennät

Tuotekuvaus

Liittimiä käytetään mm. ohjaussysteemeissä, enkoodereissa, robotiikassa ja mekatroniikassa. Intercontecin liittimet on tehty kestämään äärimmäisiä olosuhteita. Niiden tärinänkesto on jopa 20 G:tä. Tiiviysluokka on IP66/67 ja lämpötilan kesto pääsääntöisesti -20°C…+130°C. Lisäksi kaikki liittimet  ovat EMC-suojattuja ja niillä on UL-hyväksyntä. Kaikki kontaktit ovat kullattuja ja niitä on saatavilla sekä puristettavana että juotettavana versiona.

Tarvikkeet

Saatat olla kiinnostunut näistä



Äänitiedostot

Lisää luettavaa

M23-sarjan signaaliliittimet
Tuoteuutiset

M23-sarjan signaaliliittimet nyt saatavana

Teollisuusautomaation liittimiltä vaaditaan yhä kompaktimpia ratkaisuja ja sovelluksia. OEM vastaa näihin vaatimuksiin laajentamalla Kaapeli & Liitäntätekniikka -tuotealueen valikoimaansa TE Connectivityn tuoteperheeseen kuuluvan Intercontecin M23-liittimillä.

Intercontec
Tuoteuutiset

Äärimmäisten olosuhteiden liittimet

Teollisuusautomaation liittimiltä vaaditaan yhä enemmän kompaktimpia ratkaisuja ja sovelluksia. Tähän haasteeseen vastaa TEConnectivity Intercontec-liittimet.

igus oikea ethernet-kaapeli
Tuki

Mikä Ethernet-kaapeli sopii parhaiten tarpeisiini?

Tämä artikkeli auttaa sinua löytämään parhaimman Ethernet-kaapelin tarpeisiisi!

yksijohtiminen moottorikaapeli igus
Tuki

Johtimet moottorikäyttöön ovat kaapelia tehokkaampi valinta

Yksittäiset johtimet moottorikaapelin sijasta ovat tehokkaampi valinta vaativiin sovelluksiin. Tutustu artikkeliin!

THC387-liitinkaapeli
Tuoteuutiset

Technon valmiiksi valetut liitinkaapelit takaavat luotettavan liitännän

Technon valmiiksi valetut liitinkaapelit tarjoavat nopean ja luotettavan ratkaisun teollisuuden liitäntähaasteisiin. Lue lisää!

Techno TEETUBE TH394
Tuoteuutiset

TH394 on uusi ratkaisu Technon TEETUBE-sarjassa

TH394 liitin mahdollistaa merkittävästi nopeamman asennuksen ja tarjoaa erinomaisen kaapelin vetolujuuden sekä kestävyyden. Tutustu!

Suosikit Tilausnumero: Asennusreikä Koko Max. johdinala Max. jännite AC/DC Max. virta Min. johdinala Napaluku Hinta
M23 liitin, 6-napainen, P, 25x25 mm
Tuotenumero:
ADFA151NN000001510 Kopioitu!
25x25 mm
2,5 mm²
32 V
20 A
0,35 mm²
6
M23 liitin, 6-napainen, E, 25x25 mm
Tuotenumero:
ADFA152NN000001510 Kopioitu!
25x25 mm
2,5 mm²
32 V
20 A
0,35 mm²
6
M23 liitin, 7-napainen, P, 25x25 mm
Tuotenumero:
ADFA157NN000001510 Kopioitu!
25x25 mm
2,5 mm²
32 V
20 A
0,35 mm²
7
M23 liitin, 7-napainen, E, 25x25 mm
Tuotenumero:
ADFA158NN000001510 Kopioitu!
25x25 mm
2,5 mm²
32 V
20 A
0,35 mm²
7
M23 liitin, 9-napainen, P, 25x25 mm
Tuotenumero:
ADFA055NN000001510 Kopioitu!
25x25 mm
1 mm²
160 V
10 A
0,14 mm²
9
M23 liitin, 9-napainen, E, 25x25 mm
Tuotenumero:
ADFA054NN000001510 Kopioitu!
25x25 mm
1 mm²
160 V
10 A
0,14 mm²
9
M23 liitin, 12-napainen, P, 25x25 mm
Tuotenumero:
ADFA012NN000001510 Kopioitu!
25x25 mm
1 mm²
160 V
7 A
0,14 mm²
12
M23 liitin, 12-napainen, E, 25x25 mm
Tuotenumero:
ADFA013NN000001510 Kopioitu!
25x25 mm
1 mm²
160 V
7 A
0,14 mm²
12
M23 liitin, 17-napainen, P, 25x25 mm
Tuotenumero:
ADFA014NN000001510 Kopioitu!
25x25 mm
1 mm²
125 V
7 A
0,14 mm²
17
M23 liitin, 17-napainen, E, 25x25 mm
Tuotenumero:
ADFA015NN000001510 Kopioitu!
25x25 mm
1 mm²
125 V
7 A
0,14 mm²
17
M23 liitin, 19-napainen, P, 25x25 mm
Tuotenumero:
ADFA558NN000001510 Kopioitu!
25x25 mm
1 mm²
63 V
7 A
0,14 mm²
19
M23 liitin, 19-napainen, E, 25x25 mm
Tuotenumero:
ADFA559NN000001510 Kopioitu!
25x25 mm
1 mm²
63 V
7 A
0,14 mm²
19
M23 suora paneeliliitin
M23 liitin, 6-napainen, P, 25x25 mm
Tuotenumero:
AEGA166NN000002010 Kopioitu!
25x25 mm
2,5 mm²
32 V
20 A
0,35 mm²
6
M23 suora paneeliliitin
M23 liitin, 6-napainen, E, 25x25 mm
Tuotenumero:
AEGA153NN000002010 Kopioitu!
25x25 mm
2,5 mm²
32 V
20 A
0,35 mm²
6
M23 suora paneeliliitin
M23 liitin, 7-napainen, P, 25x25 mm
Tuotenumero:
AEGA167NN000002010 Kopioitu!
25x25 mm
2,5 mm²
32 V
20 A
0,35 mm²
7
M23 suora paneeliliitin
M23 liitin, 7-napainen, E, 25x25 mm
Tuotenumero:
AEGA159NN000002010 Kopioitu!
25x25 mm
2,5 mm²
32 V
20 A
0,35 mm²
7
M23 suora paneeliliitin
M23 liitin, 9-napainen, P, 25x25 mm
Tuotenumero:
AEGA583NN000002010 Kopioitu!
25x25 mm
1 mm²
160 V
10 A
0,14 mm²
9
M23 suora paneeliliitin
M23 liitin, 9-napainen, E, 25x25 mm
Tuotenumero:
AEGA066NN000002010 Kopioitu!
25x25 mm
1 mm²
160 V
10 A
0,14 mm²
9
M23 suora paneeliliitin
M23 liitin, 12-napainen, P, 25x25 mm
Tuotenumero:
AEGA110NN000002010 Kopioitu!
25x25 mm
1 mm²
160 V
7 A
0,14 mm²
12
M23 suora paneeliliitin
M23 liitin, 12-napainen, E, 25x25 mm
Tuotenumero:
AEGA175NN000002010 Kopioitu!
25x25 mm
1 mm²
160 V
7 A
0,14 mm²
12
M23 suora paneeliliitin
M23 liitin, 17-napainen, P, 25x25 mm
Tuotenumero:
AEGA577NN000002010 Kopioitu!
25x25 mm
1 mm²
125 V
7 A
0,14 mm²
17
M23 suora paneeliliitin
M23 liitin, 17-napainen, E, 25x25 mm
Tuotenumero:
AEGA139NN000002010 Kopioitu!
25x25 mm
1 mm²
125 V
7 A
0,14 mm²
17
M23 suora paneeliliitin
M23 liitin, 19-napainen, P, 25x25 mm
Tuotenumero:
AEGA561NN000002010 Kopioitu!
25x25 mm
1 mm²
63 V
7 A
0,14 mm²
19
M23 suora paneeliliitin
M23 liitin, 19-napainen, E, 25x25 mm
Tuotenumero:
AEGA560NN000002010 Kopioitu!
25x25 mm
1 mm²
63 V
7 A
0,14 mm²
19
M23 liitin, 6-napainen, P, M20 mutteri
Tuotenumero:
AEGA166NN000002360 Kopioitu!
M20x1,5
2,5 mm²
32 V
20 A
0,35 mm²
6
M23 liitin, 6-napainen, E, M20 mutteri
Tuotenumero:
AEGA153NN000002360 Kopioitu!
M20x1,5
2,5 mm²
32 V
20 A
0,35 mm²
6
M23 liitin, 7-napainen, P, M20 mutteri
Tuotenumero:
AEGA167NN000002360 Kopioitu!
M20x1,5
2,5 mm²
32 V
20 A
0,35 mm²
7
M23 liitin, 7-napainen, E, M20 mutteri
Tuotenumero:
AEGA159NN000002360 Kopioitu!
M20x1,5
2,5 mm²
32 V
20 A
0,35 mm²
7
M23 liitin, 9-napainen, P, M20 mutteri
Tuotenumero:
AEGA583NN000002360 Kopioitu!
M20x1,5
1 mm²
160 V
10 A
0,14 mm²
9
M23 liitin, 9-napainen, E, M20 mutteri
Tuotenumero:
AEGA066NN000002360 Kopioitu!
M20x1,5
1 mm²
160 V
10 A
0,14 mm²
9
M23 liitin, 12-napainen, P, M20 mutteri
Tuotenumero:
AEGA110NN000002360 Kopioitu!
M20x1,5
1 mm²
160 V
7 A
0,14 mm²
12
M23 liitin, 12-napainen, E, M20 mutteri
Tuotenumero:
AEGA175NN000002360 Kopioitu!
M20x1,5
1 mm²
160 V
7 A
0,14 mm²
12
M23 liitin, 17-napainen, P, M20 mutteri
Tuotenumero:
AEGA577NN000002360 Kopioitu!
M20x1,5
1 mm²
125 V
7 A
0,14 mm²
17
M23 liitin, 17-napainen, E, M20 mutteri
Tuotenumero:
AEGA139NN000002360 Kopioitu!
M20x1,5
1 mm²
125 V
7 A
0,14 mm²
17
M23 liitin, 19-napainen, P, M20 mutteri
Tuotenumero:
AEGA561NN000002360 Kopioitu!
M20x1,5
1 mm²
63 V
7 A
0,14 mm²
19
M23 liitin, 19-napainen, E, M20 mutteri
Tuotenumero:
AEGA560NN000002360 Kopioitu!
M20x1,5
1 mm²
63 V
7 A
0,14 mm²
19
M23 liitin, 6-napainen, P, M25 mutteri
Tuotenumero:
AEGA166NN000002020 Kopioitu!
M25
2,5 mm²
32 V
20 A
0,35 mm²
6
M23 liitin, 6-napainen, E, M25 mutteri
Tuotenumero:
AEGA153NN000002020 Kopioitu!
M25
2,5 mm²
32 V
20 A
0,35 mm²
6
M23 liitin, 7-napainen, P, M25 mutteri
Tuotenumero:
AEGA167NN000002020 Kopioitu!
M25
2,5 mm²
32 V
20 A
0,35 mm²
7
M23 liitin, 7-napainen, E, M25 mutteri
Tuotenumero:
AEGA159NN000002020 Kopioitu!
M25
2,5 mm²
32 V
20 A
0,35 mm²
7
M23 liitin, 9-napainen, P, M25 mutteri
Tuotenumero:
AEGA583NN000002020 Kopioitu!
M25
1 mm²
160 V
10 A
0,14 mm²
9
M23 liitin, 9-napainen, E, M25 mutteri
Tuotenumero:
AEGA066NN000002020 Kopioitu!
M25
1 mm²
160 V
10 A
0,14 mm²
9
M23 liitin, 12-napainen, P, M25 mutteri
Tuotenumero:
AEGA110NN000002020 Kopioitu!
M25
1 mm²
160 V
7 A
0,14 mm²
12
M23 liitin, 12-napainen, E, M25 mutteri
Tuotenumero:
AEGA175NN000002020 Kopioitu!
M25
1 mm²
160 V
7 A
0,14 mm²
12
M23 liitin, 17-napainen, P, M25 mutteri
Tuotenumero:
AEGA577NN000002020 Kopioitu!
M25
1 mm²
125 V
7 A
0,14 mm²
17
M23 liitin, 17-napainen, E, M25 mutteri
Tuotenumero:
AEGA139NN000002020 Kopioitu!
M25
1 mm²
125 V
7 A
0,14 mm²
17
M23 liitin, 19-napainen, P, M25 mutteri
Tuotenumero:
AEGA561NN000002020 Kopioitu!
M25
1 mm²
63 V
7 A
0,14 mm²
19
M23 liitin, 19-napainen, E, M25 mutteri
Tuotenumero:
AEGA560NN000002020 Kopioitu!
M25
1 mm²
63 V
7 A
0,14 mm²
19
