PTC-lämpöelementti 50-150W, CSF 060 -sarja

Elementin lämmönlähteenä toimii PTC-elementti, jonka teho muuttuu ympäristön lämpötilan mukaan. PTC-elementille on ominaista korkea käynnistysvirta, jolloin se toimii täydellä teholla lähes välittömästi. Jännitteen kytkennän jälkeen virta laskee nopeasti, jonka jälkeen elementti on itsesäätyvä. Mitä korkeampi ympäristön lämpötila, sitä pienemmällä teholla elementti toimii. Rakenteen avulla kylmä ilma kulkee profiilin sisään alhaalta ylös aikaansaaden hyvän lämpimän ilman kierron. Lämpöelementti soveltuu hyvin laitekaappeihin estämään kondensoitumista ja pitämään yllä vaadittava min. lämpötila. Integroitu termostaatti ja muovinen kotelo (ei tarvetta maadoitukselle) nopeuttavat asennusta. Lämpöteho ilmoitettu +20 °C:ssa.



Stego Heater Calculation

Lue lisää
  • Dynaaminen lämmitys (PTC-elementti)
  • Integroitu termostaatti kiinteällä arvolla
  • Termostaatin toleranssi ± 3 °C
  • Matala pintalämpötila <80 °C. Pikakiinnitys DIN-kiskolle
  • Muovikoteloitu, ei tarvetta maadoitukselle

Valitse tuote

Valitse tuote
Stego logo

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Äänitiedostot

Valitse tuote

Tekniset tiedot

Yleiset tiedot
Lämpöteho 50 W
Nimellisjännite 120-240 V AC/DC
Max. jännite 265 V ac
Min. jännite 110 V ac
Lämmitinrunko Muovi
Väri Musta
Max. käynnistysvirta 2,5 A
Sulake (hidas) 4 A

Mitat
Korkeus 110 mm
Leveys 60 mm
Syvyys 90 mm
Paino 0,3 kg

Hyväksynnät
Suojausluokka II (kaksoiseristetty)
IP-luokka IP20

*Invisible Heading*
Hyväksynnät CE, EAC, Gost R, RoHS, UL E150057, VDE

Termostaatti
Katkaisulämpötila 15 °C
Kytkentälämpötila 5 °C
Varastointilämpötila -45°C ... +70°C
Kosteus, käyttö < 90% RH
Lämpötila 50 mm lämmittimen yläpuolella +86 °C (+186,8 °F)
Liitäntä 2-nap. liitin 2,5 mm² kaapelille
Lämmönlähde Itsesäätyvä PTC-elementti
Kotelointi Muovikotelo, UL94 V-0
Kosteus, varastointi <90% RH
Asennus Pikakiinnitys 35 mm DIN-kiskoon
Käyttölämpötila -45°C ... +70°C

Tiedostot

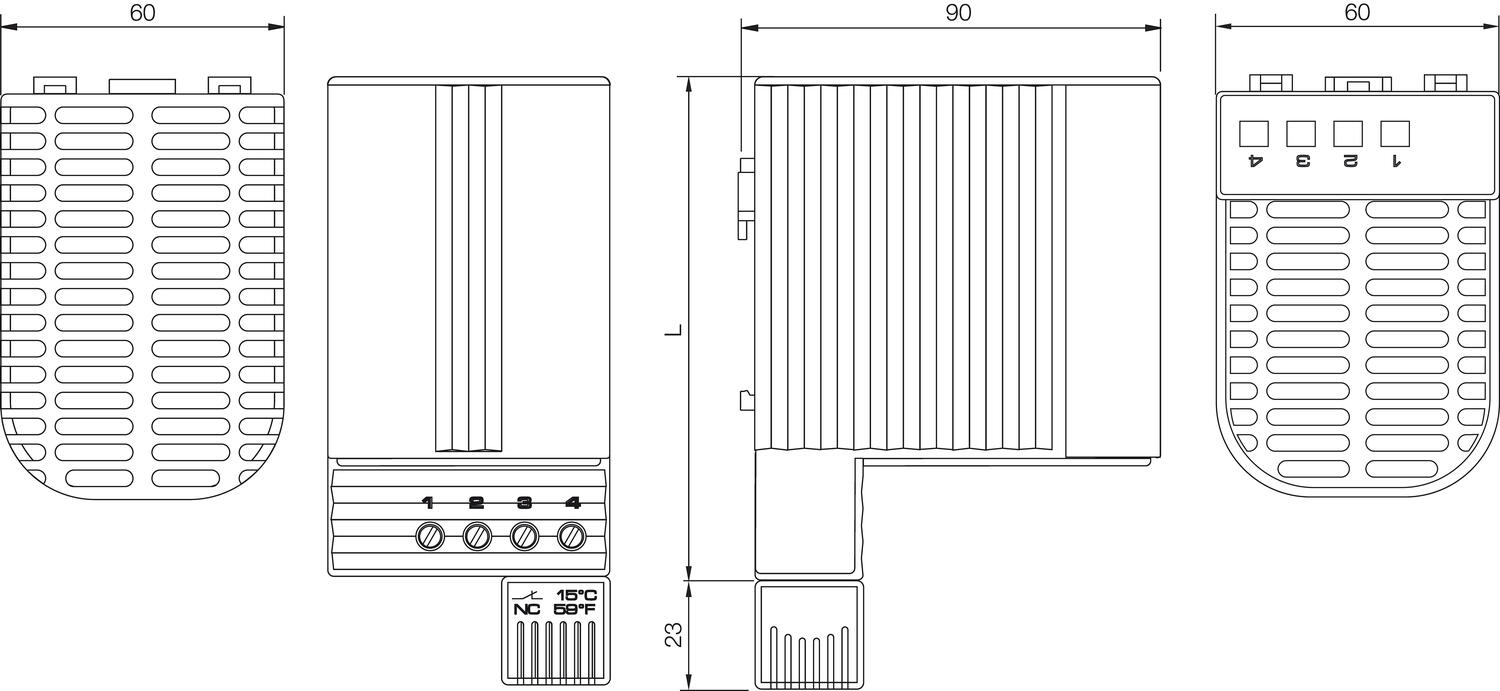

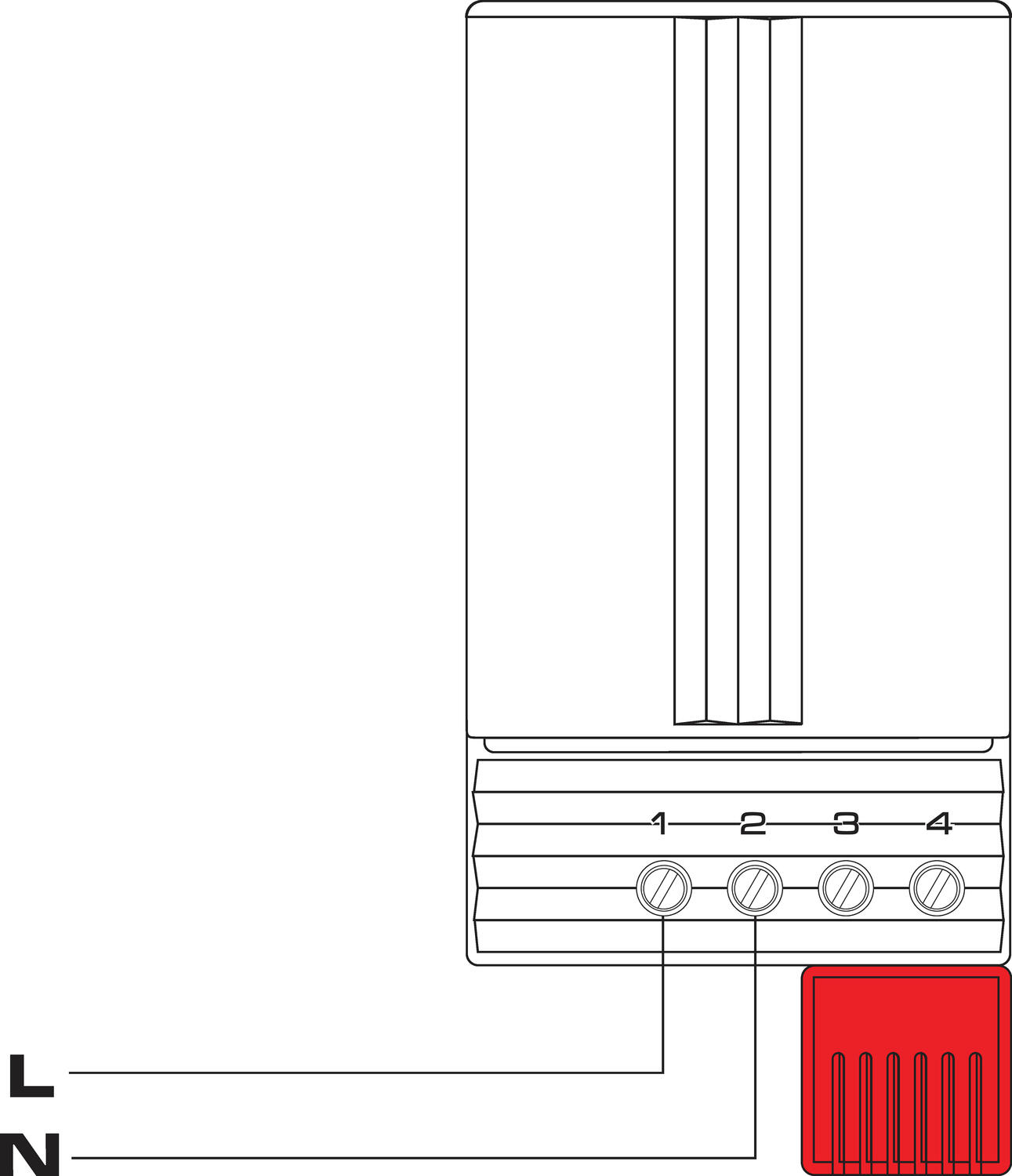

Mitat ja kytkennät

Tekniset kuvat

Tuotekuvaus

Elementin lämmönlähteenä toimii PTC-elementti, jonka teho muuttuu ympäristön lämpötilan mukaan. PTC-elementille on ominaista korkea käynnistysvirta, jolloin se toimii täydellä teholla lähes välittömästi. Jännitteen kytkennän jälkeen virta laskee nopeasti, jonka jälkeen elementti on itsesäätyvä. Mitä korkeampi ympäristön lämpötila, sitä pienemmällä teholla elementti toimii. Rakenteen avulla kylmä ilma kulkee profiilin sisään alhaalta ylös aikaansaaden hyvän lämpimän ilman kierron. Lämpöelementti soveltuu hyvin laitekaappeihin estämään kondensoitumista ja pitämään yllä vaadittava min. lämpötila. Integroitu termostaatti ja muovinen kotelo (ei tarvetta maadoitukselle) nopeuttavat asennusta. Lämpöteho ilmoitettu +20 °C:ssa.



Stego Heater Calculation

Tarvikkeet

Saatat olla kiinnostunut näistä



Äänitiedostot

Lisää luettavaa

Stego Loop Heater lämmityselementit
Tuoteuutiset

Loop Heater - Lämpöelementit optimaaliseen lämmön jakamiseen

Innovaatio ja tehokkuus - sitä edustavat Stego Loop -sarjan uudet ja parannellut lämpöelementit. Silmukkamallin ansiosta nämä lämmityselementit tuottavat erinomaisen lämmöntuoton ja varmistavat optimaalisen lämpötilan jakautumisen.

Laskentaperusteita keskuskaapin lämpötilansäädössä
Tuki

Laskentaperusteita keskuskaapin lämpötilansäädössä

Tutustu keskeisimpiin keskuskaapin lämpötilansäädön laskentaperusteisiin.

uuden sukupolven termostaatit Push-In-liittimillä
Tuoteuutiset

Uuden sukupolven KTO 111 ja KTS 111 -termostaatit

Uuden rakenteensa vuoksi uudet termostaatit reagoivat nopeasti lämpötilan muutoksiin. Push-In-liittimet nopeuttavat asennusta noin 30%. Lue lisää!

Ohuet 50W- ja 100W -lämmittimet
Tuoteuutiset

Ohuet 50W- ja 100W -lämmittimet

Stegon ohuet CP 061 -sarjan ohuet lämmittimet soveltuvat mm. elektroniikkakeskusten lämmittämiseen.

Olemme mukana myös Pohjoinen Teollisuus messuilla
Yleistä

Pohjoinen teollisuus 2026

Olemme mukana Pohjoinen Teollisuus -messuilla! Tule juttelemaan ja tutustumaan uutuuksiin osastolle 849!

Wöhner CrossBoard 800 A
Tuoteuutiset

CrossBoard® 800 A – Tehonjakelua ilman kompromisseja

Wöhner määrittelee uudelleen, kuinka helppokäyttöinen, turvallinen ja tehokas tehonjakelujärjestelmä voi olla. Lue lisää!

Suosikit Tilausnumero: Lämpöteho Nimellisjännite Max. jännite Min. jännite Lämmitinrunko Väri Max. käynnistysvirta Sulake (hidas) Korkeus Leveys Syvyys Paino Suojausluokka IP-luokka Hyväksynnät Katkaisulämpötila Kytkentälämpötila Varastointilämpötila Kosteus, käyttö Lämpötila 50 mm lämmittimen yläpuolella Liitäntä Lämmönlähde Kotelointi Kosteus, varastointi Asennus Käyttölämpötila Hinta
PTC-lämpöelementti 50-150 W, CSF 060 -sarja
Lämmitin CSF 060, 120-240 V AC/DC, 50 W 15ºC/5ºC
Tuotenumero:
06001.0-00 Kopioitu!
(3406620) Kopioitu!
50 W
120-240 V AC/DC
265 V ac
110 V ac
Muovi
Musta
2,5 A
4 A
110 mm
60 mm
90 mm
0,3 kg
II (kaksoiseristetty)
IP20
CE, EAC, Gost R, RoHS, UL E150057, VDE
15 °C
5 °C
-45°C ... +70°C
< 90% RH
+86 °C (+186,8 °F)
2-nap. liitin 2,5 mm² kaapelille
Itsesäätyvä PTC-elementti
Muovikotelo, UL94 V-0
<90% RH
Pikakiinnitys 35 mm DIN-kiskoon
-45°C ... +70°C
PTC-lämpöelementti 50-150 W, CSF 060 -sarja
Lämmitin CSF 060, 120-240 V AC/DC, 50 W 25ºC/15ºC
Tuotenumero:
06002.0-00 Kopioitu!
(3406621) Kopioitu!
50 W
120-240 V AC/DC
265 V ac
110 V ac
Muovi
Musta
2,5 A
4 A
110 mm
60 mm
90 mm
0,3 kg
II (kaksoiseristetty)
IP20
CE, EAC, Gost R, RoHS, UL E150057, VDE
25 °C
15 °C
-45°C ... +70°C
< 90% RH
+86 °C (+186,8 °F)
2-nap. liitin 2,5 mm² kaapelille
Itsesäätyvä PTC-elementti
Muovikotelo. UL94 V-0
<90% RH
Pikakiinnitys 35 mm DIN-kiskoon
-45°C ... +70°C
PTC-lämpöelementti 50-150 W, CSF 060 -sarja
Lämmitin CSF 060, 120-240 V AC/DC, 100 W 15ºC/5ºC
Tuotenumero:
06011.0-00 Kopioitu!
(3406622) Kopioitu!
100 W
120-240 V AC/DC
265 V ac
110 V ac
Muovi
Musta
4,5 A
8 A
110 mm
60 mm
90 mm
0,3 kg
II (kaksoiseristetty)
IP20
CE, EAC, Gost R, RoHS, UL E150057, VDE
15 °C
5 °C
-45°C ... +70°C
< 90% RH
+120 °C (+248 °F)
2-nap. liitin 2,5 mm² kaapelille
Itsesäätyvä PTC-elementti
Muovikotelo. UL94 V-0
<90% RH
Pikakiinnitys 35 mm DIN-kiskoon
-45°C ... +70°C
PTC-lämpöelementti 50-150 W, CSF 060 -sarja
Lämmitin CSF 060, 120-240 V AC/DC, 100 W 25ºC/15ºC
Tuotenumero:
06012.0-00 Kopioitu!
(3406623) Kopioitu!
100 W
120-240 V AC/DC
265 V ac
110 V ac
Muovi
Musta
4,5 A
8 A
110 mm
60 mm
90 mm
0,3 kg
II (kaksoiseristetty)
IP20
CE, EAC, Gost R, RoHS, UL E150057, VDE
25 °C
15 °C
-45°C ... +70°C
< 90% RH
+120 °C (+248 °F)
2-nap. liitin 2,5 mm² kaapelille
Itsesäätyvä PTC-elementti
Muovikotelo. UL94 V-0
<90% RH
Pikakiinnitys 35 mm DIN-kiskoon
-45°C ... +70°C
PTC-lämpöelementti 50-150 W, CSF 060 -sarja
Lämmitin CSF 060, 120-240 V AC/DC, 150 W 15ºC/5ºC
Tuotenumero:
06021.0-00 Kopioitu!
(3406624) Kopioitu!
150 W
120-240 V AC/DC
265 V ac
110 V ac
Muovi
Musta
8 A
10 A
150 mm
60 mm
90 mm
0,5 kg
II (kaksoiseristetty)
IP20
CE, EAC, Gost R, RoHS, UL E150057, VDE
15 °C
5 °C
-45°C ... +70°C
< 90% RH
+145 °C (+293 °F)
2-nap. liitin 2,5 mm² kaapelille
Itsesäätyvä PTC-elementti
Muovikotelo. UL94 V-0
<90% RH
Pikakiinnitys 35 mm DIN-kiskoon
-45°C ... +70°C
PTC-lämpöelementti 50-150 W, CSF 060 -sarja
Lämmitin CSF 060, 120-240 V AC/DC, 150 W 25ºC/15ºC
Tuotenumero:
06022.0-00 Kopioitu!
(3406625) Kopioitu!
150 W
120-240 V AC/DC
265 V ac
110 V ac
Muovi
Musta
8 A
10 A
150 mm
60 mm
90 mm
0,5 kg
II (kaksoiseristetty)
IP20
CE, EAC, Gost R, RoHS, UL E150057, VDE
25 °C
15 °C
-45°C ... +70°C
< 90% RH
+145 °C (+293 °F)
2-nap. liitin 2,5 mm² kaapelille
Itsesäätyvä PTC-elementti
Muovikotelo. UL94 V-0
<90% RH
Pikakiinnitys 35 mm DIN-kiskoon
-45°C ... +70°C
