ELCO

SSR19-sarja, 1-vaiheinen puolijohderele 25-100 A AC

Elcon SSR19-sarja on puolijohdereleiden edullinen perussarja, jonka releet asennetaan erillisille jäähdytyslevyille. Jäähdytyslevyjä tarvitaan, kun virta ylittää 4-5 A. Tähän vaikuttaa myös lämpötila ja ilman kierto. Puolijohdereleen ja jäähdytyslevyn välissä tulee AINA käyttää piitahnaa tai lämpöä siirtävää foliota (Thermal foil).

Nämä perusmallit ovat nollapistekytkeviä, jotka soveltuvat parhaiten resistiiviselle kuormalle.
IP20-kansi voidaan tilapäisesti siirtää pois asennuksen helpottamiseksi.

Lue lisää
  • Tyristorilähtö 25A, 60A, 80 A ja 100A
  • Erilliset jäähdytyslevyt
  • LED-indikointi
  • IP20, Nollavolttikytkentä
  • UL-hyväksyntä

Valitse tuote

Valitse tuote
ELCO.eps

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Valitse tuote

Tekniset tiedot

Tulo
Min. ohjausjännite DC 4 V
Max. ohjausjännite DC 32 V
Max. ohjausvirta 25 mA
Päästöjännite 1 V

Lähtö
Napaluku 1
Koskettimet Sulkeutuva
Puolijohde Tyristori
Kytkentätapa Nollapistekytkevä
Max. kuormitusvirta AC 25 A
Max. lähtöjännite AC 660 V
Min. lähtöjännite AC 48 V
I2t-arvo 312 A²s
Jännitehäviö Imax 1,7 V
Päästöaika 10 ms

*Invisible Heading*
Kytkentäaika 10 ms
Max. vuotovirta, Vmax, T=25 °C 10 mA
Huippujännite (ei toistuva) 600 V
Peak current 250

Yleiset tiedot
Leveys 47,5 mm
IP-luokka IP20
Eristysjännite in/out 4000 V
Min. käyttölämpötila -30 °C
Max. käyttölämpötila 80 °C
Min. varastointilämpötila -30 °C
Max. varastointilämpötila 100 °C
Paino 110 g

Tiedostot

Tuotekuvaus

Elcon SSR19-sarja on puolijohdereleiden edullinen perussarja, jonka releet asennetaan erillisille jäähdytyslevyille. Jäähdytyslevyjä tarvitaan, kun virta ylittää 4-5 A. Tähän vaikuttaa myös lämpötila ja ilman kierto. Puolijohdereleen ja jäähdytyslevyn välissä tulee AINA käyttää piitahnaa tai lämpöä siirtävää foliota (Thermal foil).

Nämä perusmallit ovat nollapistekytkeviä, jotka soveltuvat parhaiten resistiiviselle kuormalle.
IP20-kansi voidaan tilapäisesti siirtää pois asennuksen helpottamiseksi.

Tarvikkeet

Suosikit Tilausnumero: Max. ohjausjännite AC Min. ohjausjännite AC Min. ohjausjännite DC Max. ohjausjännite DC Max. ohjausvirta Päästöjännite Napaluku Koskettimet Puolijohde Kytkentätapa Max. kuormitusvirta AC Max. lähtöjännite AC Min. lähtöjännite AC I2t-arvo Jännitehäviö Imax Päästöaika Kytkentäaika Max. vuotovirta, Vmax, T=25 °C Huippujännite (ei toistuva) Peak current Leveys IP-luokka Eristysjännite in/out Min. käyttölämpötila Max. käyttölämpötila Min. varastointilämpötila Max. varastointilämpötila Paino Hinta
Puolijohderele 660 VAC
Puolijohderele 25 A / 660 VAC, DC-ohjaus
Tuotenumero:
SSR19-25660AS Kopioitu!
4 V
32 V
25 mA
1 V
1
Sulkeutuva
Tyristori
Nollapistekytkevä
25 A
660 V
48 V
312 A²s
1,7 V
10 ms
10 ms
10 mA
600 V
250
47,5 mm
IP20
4000 V
-30 °C
80 °C
-30 °C
100 °C
110 g
Puolijohderele 660 VAC
Puolijohderele 25 A / 660 VAC, AC-ohjaus
Tuotenumero:
SSR19-25660CS Kopioitu!
280 V
90 V
25 mA
10 V
1
Sulkeutuva
Tyristori
Nollapistekytkevä
25 A
660 V
48 V
312 A²s
1,7 V
40 ms
40 ms
10 mA
600 V
250
47,5 mm
IP20
4000 V
-30 °C
80 °C
-30 °C
100 °C
110 g
Puolijohderele 660 VAC
Puolijohderele 60 A / 660 VAC, DC-ohjaus
Tuotenumero:
SSR19-60660AS Kopioitu!
4 V
32 V
25 mA
1 V
1
Sulkeutuva
Tyristori
Nollapistekytkevä
60 A
660 V
48 V
2450 A²s
1,7 V
10 ms
10 ms
10 mA
1600 V
700
47,5 mm
IP20
4000 V
-30 °C
80 °C
-30 °C
100 °C
110 g
Puolijohderele 660 VAC
Puolijohderele 60 A / 660 VAC, AC-ohjaus
Tuotenumero:
SSR19-60660CS Kopioitu!
280 V
90 V
25 mA
1 V
1
Sulkeutuva
Tyristori
Nollapistekytkevä
60 A
660 V
48 V
2450 A²s
1,7 V
40 ms
40 ms
10 mA
1600 V
700
47,5 mm
IP20
4000 V
-30 °C
80 °C
-30 °C
100 °C
110 g
Puolijohderele 660 VAC
Puolijohderele 80 A / 660 VAC, DC-ohjaus
Tuotenumero:
SSR19-80660ASN Kopioitu!
3 V
32 V
25 mA
1 V
1
Sulkeutuva
Tyristori
Nollapistekytkevä
80 A
660 V
48 V
3200 A²s
1,6 V
10 ms
10 ms
10 mA
1600 V
800
45,4 mm
IP20
4000 V
-30 °C
80 °C
-30 °C
100 °C
110 g
Puolijohderele 660 VAC

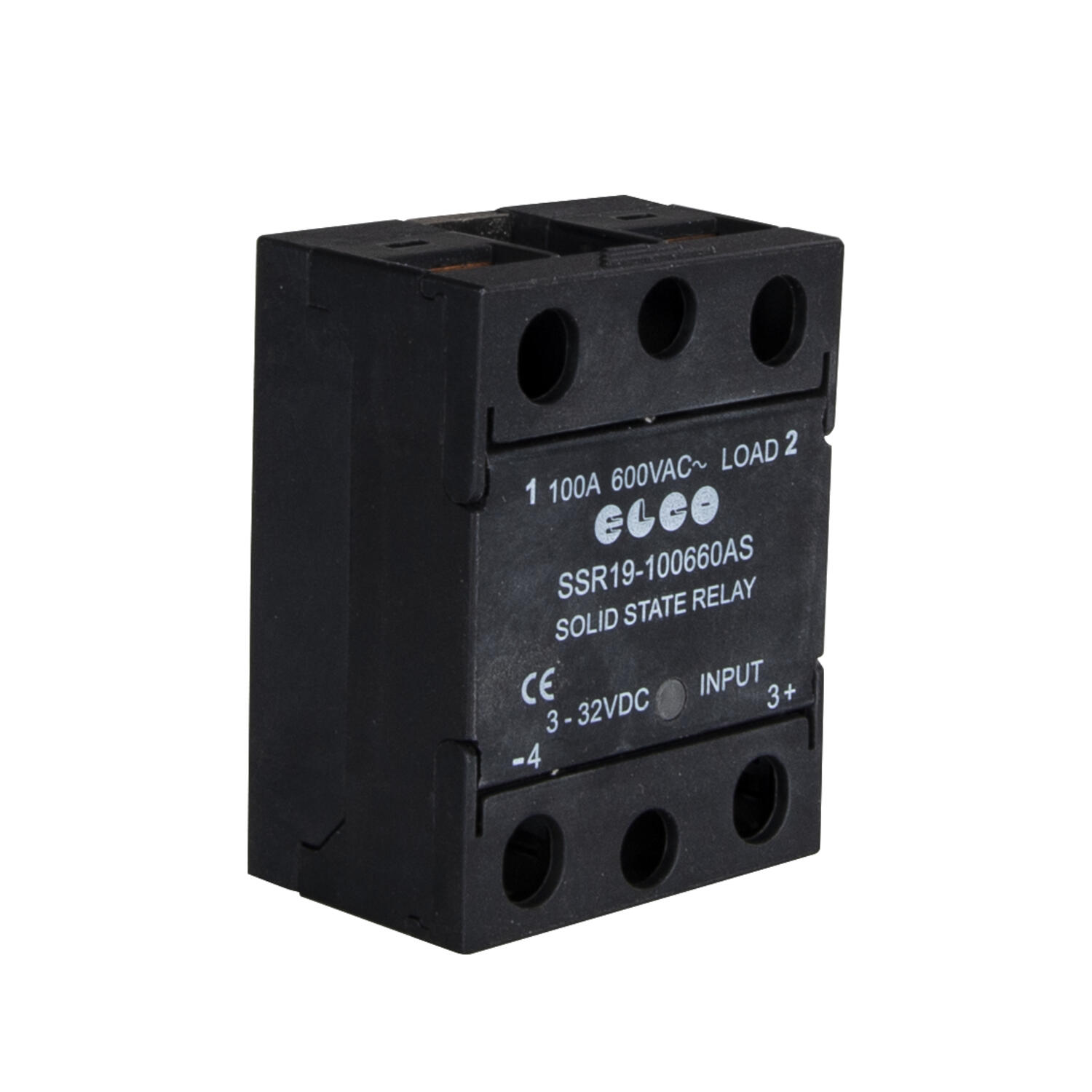

Puolijohderele 100 A / 660 VAC, DC-ohjaus
Tuotenumero:
SSR19-100660ASN Kopioitu!
3 V
32 V
25 mA
1 V
1
Sulkeutuva
Tyristori
Nollapistekytkevä
80 A
660 V
48 V
5000 A²s
1,6 V
10 ms
10 ms
10 mA
1600 V
1000
45,4 mm
IP20
4000 V
-30 °C
80 °C
-30 °C
100 °C
110 g
