ZEBRA TECHNOLOGIES

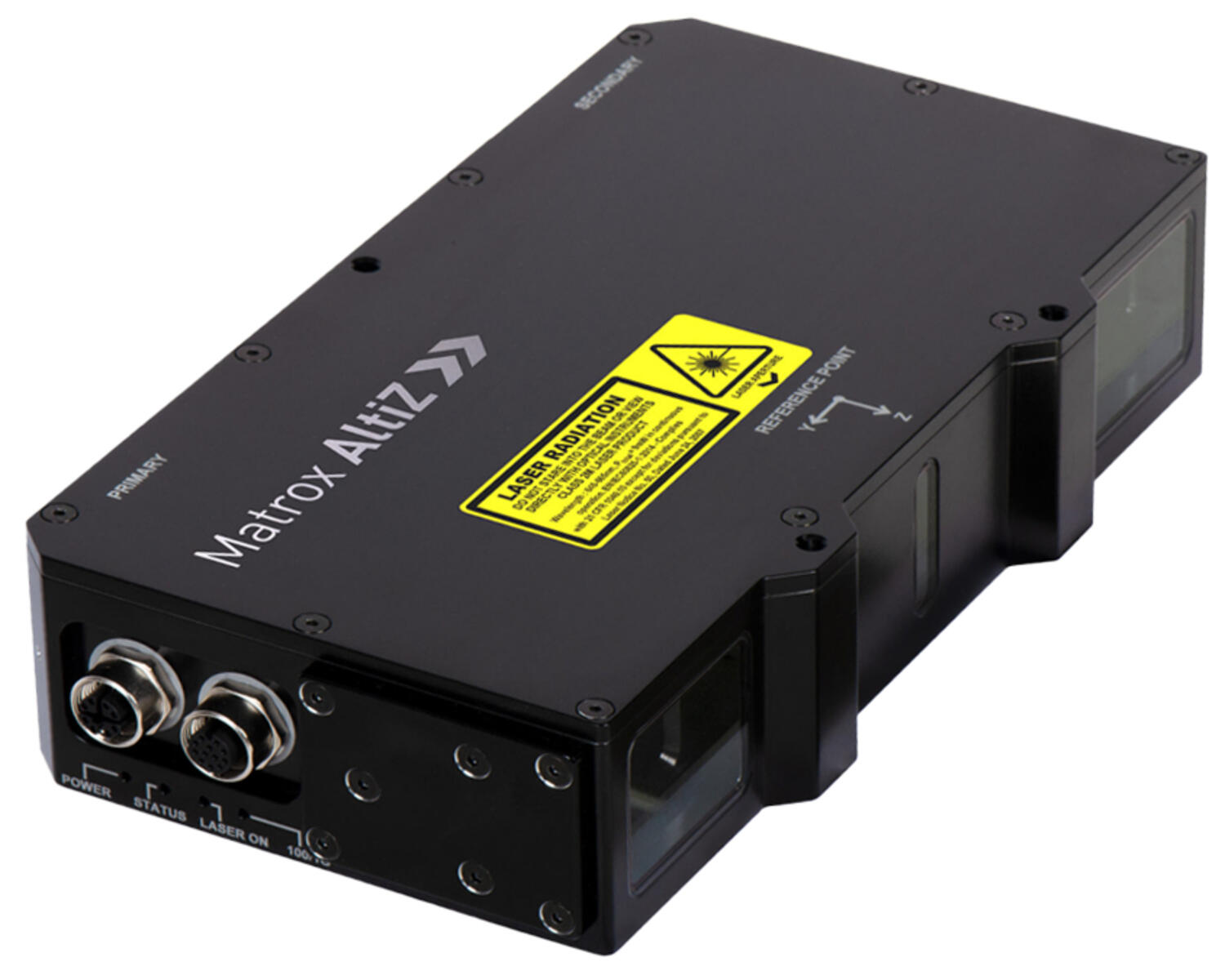

ALTIZ 3D-skanneri
Kahden kameran 3D-skanneri
- 3D-skanneri kahdella sisäänrakennetulla kameralla
- 2MP X-resoluutio
- GigE Vision ja GenICam GenDC
- Laser vaihtoehdot 405 nm ja 660 nm (laserluokka 2M ja 3R)
- Kotelo: IP67
Valitse tuote
Tekniset tiedot
Tiedot |
|
|---|---|
| Z mittausalue | 70 mm |
| Työskentelyetäisyys | 100 mm |
| X resoluutio | 38 µm |
| 3902_Z resolution (near-far) (µm) | 4-8 |
| Rajapinta standardi | GigE Vision 2.2 with GenDC 1.0 |
| Käyttöliittymä | GigE |
| 3D data formaatit | Depth map, Point cloud and Profile (RectifiedC/Coord3D_C16 or CalibratedABC_Grid/Coord3D_ABC32f) |
| Jännite | PoE (IEEE 802.3af Class 0) or separate 24 V |
| Laserluokka | 2M |
| Laserin väri | Red (660 nm) |
*Invisible Heading* |
|
|---|---|
| Liitynnät | M12-X 8-pin for network interface and power input, M12-A 12-pin for digital I/Os and alternate power input |
| Merkkivalot | Power, status, laser, and network speed |
| Sähkömagneettinen yhteensopivuus | EN 61326-1 Industrial environment Class A, 47 CFR Part 15 Class A, ICES-001 Class A |

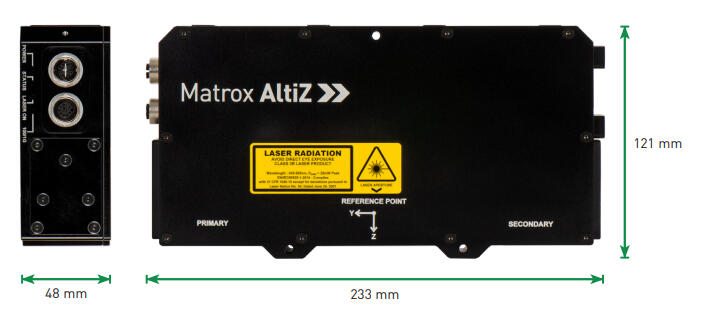

| Mitat | 233 x 121 x 48 mm (9.17 x 4.76 x 1.89 in) |
| Z FoV (lähellä-etäällä) | 55-75 mm |
| 3D profiilin tarkkuus | 1984 points per profile |
| Virrankulutus | 12 W (0.5 A @ 24 V) |
| Paino | 1,5 kg |
| IP-luokka | IP67 |
Tiedostot
Tuotekuvaus
Perinteiset triangulaari 3D-skannerit rakentuvat yleisesti yhdestä kamerasta ja laser valolähteestä, jolloin korkeilla kappaleilla näkyvyys on rajoittunut kameran kulmasta johtuen. Altiz on uusi kahden kameran 3D-skanneri, jolla varmistetaan laserviivan näkyvyys myös korkeilla ja monimuotoisilla kappaleilla.
Tehdaskalibroitu 3D-skanneri yhdistää automaattisesti kahden kameran keräämän datan yhdeksi kuvaksi, mikä nopeutaa ja helpottaa datan analysointia. 3D-skannerista löytyy versiot neljälle eri kuva-alalle ja tarkkuuksille.
3D-skannerin standartoitu GigE Vision/GenDC rajapinta varmistaa yhteensopivuuden kaikkiin näitä tukeviin konenäkökirjastoihin, mutta on erityisesti tehokas käytettäessä sitä Zebra AIL X- ja Zebra AA X- ohjelmistojen kanssa.
