IGUS
| C1 | 3 mm |
|---|---|
| d1 | 2 mm |
| d2 | 9 mm |
| d3 | M2 |
| d4 | 4 mm |
| d5 | 4,6 mm |
| h1 | 12,5 mm |
| l1 | 6 mm |
| l2 | 17 mm |
| Maksimi kääntökulma | 30 ° |
|---|---|
| Maksimi staattinen aksiaalinen voima, lyhytaikainen | 50 N |
| Maksimi staattinen aksiaalinen voima, pitkäaikainen | 25 N |
| Maksimi staattinen vetolujuus, lyhytaikainen | 200 N |
| Maksimi staattinen vetolujuus, pitkäaikainen | 100 N |
| Max. kiristysmomentti | 0,3 |
| Minimi kiinnitys kierteelle | 4 mm |
| Paino | 0,4 g |

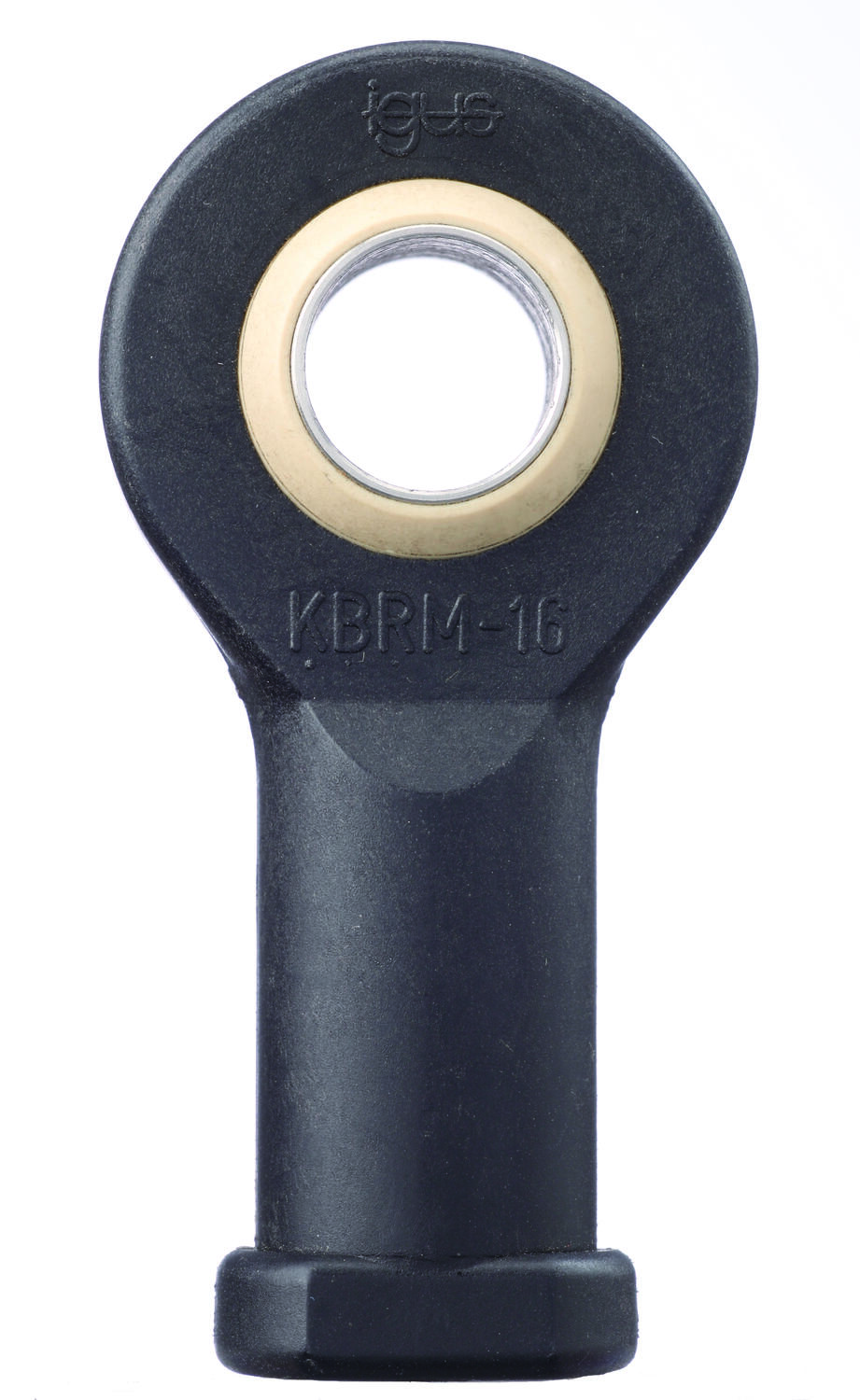

Igubal® nivelpäät sopivat kohteisiin, joissa esiintyy kosteutta tai korroosiota. Nämä nivelpäät kestävät myös kosteissa olosuhteissa heikkoja happoja ja emäksisiä aineita. Myös lian- ja pölynkesto näissä olosuhteissa on huomioitu.
Nivelpään musta kuori on valmistettu Igumid G-materiaalista, joka on erittäin iskunkestävä ja pitkäkuituvahvsteinen polymeeri. Se soveltuu käytettäväksi -40 °C - +90 °C pitkäaikaisessa käytössä. Tavallinen KBRM sisäkehä on valmistettu W300-materiaalista, joka toimii hyvin pienimmistä kitkakertoimista kuivakäytössä ja materiaalin pinta on myös pitävä. Tuotteen materiaalivalinnat on tehty varmistaen kestävyys hyvin pienillä kuormilla hitaissa liikkeissä. Alla listattuna muutamia etuja:
Huoltovapaa
Tyypillisiä käyttökohteita ovat:
THK on maailman johtava lineaarijohderatkaisujen valmistaja, joka tunnetaan korkeasta laadustaan, innovatiivisesta teknologiastaan ja asiakkaiden tarpeiden ymmärtämisestä.
Yli 50 vuoden kokemuksella KAG suunnittelee ja valmistaa moderneja pienikokoisia sähkömoottoreita, jotka täyttävät vaativimmatkin standardit.
LagerMetall Ab on osa OEM Group:ia. OEM:n valikoimista jatkossa koko LagerMetallin tuotevalikoima nopealla toimitusajalla. Lue lisää!
igus® dry-tech®- tuotteet tarjoavat kehittyneen ratkaisun niin normaaleihin kuin vaativiin teollisuuden sovelluksiin. Voiteluvapaat ja kulutusta kestävät laakerit varmistavat pitkäikäisen ja tehokkaan toiminnan ilman huollon tarvetta
Tarvitsetko huipputason sähkömoottoreita, jotka tarjoavat erinomaisen suorituskyvyn ja kestävät vaativissakin olosuhteissa? Meidän DC- ja BLDC-sähkömoottorit ovat täydellinen valinta.
Nyt jo kahdennentoista kerran manus®-palkinnon tuomaristo etsii ainutlaatuisia ja luovia liukulaakerisovelluksia. Osallistu nyt!
|
|
|
|
|
|
||
|---|---|---|---|---|---|---|
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
| Suosikit | Tilausnumero: | B | C1 | d1 | d2 | d3 | d4 | d5 | h1 | l1 | l2 | Maksimi kiristysmomentti pallon läpi | Maksimi kääntökulma | Maksimi staattinen aksiaalinen voima, lyhytaikainen | Maksimi staattinen aksiaalinen voima, pitkäaikainen | Maksimi staattinen vetolujuus, lyhytaikainen | Maksimi staattinen vetolujuus, pitkäaikainen | Max. kiristysmomentti | Minimi kiinnitys kierteelle | Paino | Hinta | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Nivelpää Igubal® sisäkierre ruostumaton holkki
Tuotenumero:
KBRM-02 MH
Kopioitu!
|
|
3 mm
|
2 mm
|
9 mm
|
M2
|
4 mm
|
4,6 mm
|
12,5 mm
|
6 mm
|
17 mm
|
|
30 °
|
50 N
|
25 N
|
200 N
|
100 N
|
0,3
|
4 mm
|
0,4 g
|
| ||
|
Nivelpää Igubal® sisäkierre ruostumaton holkki
Tuotenumero:
KBRM-03 MH
Kopioitu!
|
6,2 mm
|
4,5 mm
|
3 mm
|
13 mm
|
M3
|
6,5 mm
|
8 mm
|
18,5 mm
|
8 mm
|
25 mm
|
4
|
30 °
|
100 N
|
50 N
|
800 N
|
400 N
|
0,5
|
5 mm
|
2,7 g
|
| ||
|
Nivelpää Igubal® sisäkierre ruostumaton holkki
Tuotenumero:
KBRM-05 MH
Kopioitu!
|
8,2 mm
|
6 mm
|
5 mm
|
18 mm
|
M5
|
9 mm
|
12 mm
|
27 mm
|
10 mm
|
36 mm
|
12
|
30 °
|
250 N
|
125 N
|
1000 N
|
500 N
|
0,75
|
7 mm
|
3,4 g
|
| ||
Nivelpää Igubal® sisäkierre ruostumaton holkki
Tuotenumero:
KBRM-05 M4 MH
Kopioitu!
|
8,2 mm
|
6 mm
|
5 mm
|
18 mm
|
M4
|
9 mm
|
12 mm
|
27 mm
|
10 mm
|
36 mm
|
12
|
30 °
|
250 N
|
125 N
|
1000 N
|
500 N
|
1
|
7 mm
|
3,5 g
|
| ||
|
Nivelpää Igubal® sisäkierre ruostumaton holkki
Tuotenumero:
KBRM-06 MH
Kopioitu!
|
9,2 mm
|
7 mm
|
6 mm
|
20 mm
|
M6
|
10 mm
|
13 mm
|
30 mm
|
12 mm
|
40 mm
|
15
|
29 °
|
400 N
|
200 N
|
1400 N
|
700 N
|
1,5
|
8 mm
|
4,7 g
|
| ||
|
Nivelpää Igubal® sisäkierre ruostumaton holkki
Tuotenumero:
KBRM-08 MH
Kopioitu!
|
12,2 mm
|
9 mm
|
8 mm
|
24 mm
|
M8
|
13 mm
|
16 mm
|
36 mm
|
16 mm
|
48 mm
|
40
|
25 °
|
700 N
|
350 N
|
2100 N
|
1050 N
|
5
|
11 mm
|
8,6 g
|
| ||
|
Nivelpää Igubal® sisäkierre ruostumaton holkki
Tuotenumero:
KBRM-10 MH
Kopioitu!
|
14,2 mm
|
10,5 mm
|
10 mm
|
30 mm
|
M10
|
15 mm
|
19 mm
|
43 mm
|
20 mm
|
58 mm
|
50
|
25 °
|
800 N
|
400 N
|
3100 N
|
1550 N
|
6
|
13 mm
|
14,6 g
|
| ||
|
Nivelpää Igubal® sisäkierre ruostumaton holkki
Tuotenumero:
KBRM-10 F MH
Kopioitu!
|
14,2 mm
|
10,5 mm
|
10 mm
|
30 mm
|
M10x1,25
|
15 mm
|
19 mm
|
43 mm
|
20 mm
|
58 mm
|
50
|
25 °
|
800 N
|
400 N
|
3100 N
|
1550 N
|
15
|
13 mm
|
14,6 g
|
| ||
|
Nivelpää Igubal® sisäkierre ruostumaton holkki
Tuotenumero:
KBRM-12 MH
Kopioitu!
|
16,2 mm
|
12 mm
|
12 mm
|
34 mm
|
M12
|
|
|
50 mm
|
25 mm
|
67 mm
|
70
|
25 °
|
900 N
|
450 N
|
3600 N
|
1800 N
|
15
|
15 mm
|
22 g
|
| ||
|
Nivelpää Igubal® sisäkierre ruostumaton holkki
Tuotenumero:
KBRM-12 F MH
Kopioitu!
|
16,2 mm
|
12 mm
|
12 mm
|
34 mm
|
M12x1,25
|
|
|
50 mm
|
22 mm
|
67 mm
|
70
|
25 °
|
900 N
|
450 N
|
3600 N
|
1800 N
|
20
|
15 mm
|
22 g
|
| ||
|
Nivelpää Igubal® sisäkierre ruostumaton holkki
Tuotenumero:
KBRM-14 MH
Kopioitu!
|
19,2 mm
|
13,5 mm
|
14 mm
|
38 mm
|
M14
|
20 mm
|
25 mm
|
57 mm
|
25 mm
|
76 mm
|
75
|
25 °
|
1000 N
|
500 N
|
4000 N
|
2000 N
|
25
|
17 mm
|
30,9 g
|
| ||
|
Nivelpää Igubal® sisäkierre ruostumaton holkki
Tuotenumero:
KBRM-16 MH
Kopioitu!
|
21,2 mm
|
15 mm
|
16 mm
|
42 mm
|
M16
|
22 mm
|
24 mm
|
64 mm
|
28 mm
|
85 mm
|
110
|
23 °
|
1300 N
|
650 N
|
4200 N
|
2100 N
|
27,5
|
19 mm
|
39,6 g
|
| ||
|
Nivelpää Igubal® sisäkierre ruostumaton holkki
Tuotenumero:
KBRM-16 F MH
Kopioitu!
|
21,2 mm
|
15 mm
|
16 mm
|
42 mm
|
M16x1,5
|
22 mm
|
24 mm
|
64 mm
|
28 mm
|
85 mm
|
110
|
23 °
|
1300 N
|
650 N
|
4200 N
|
2100 N
|
30
|
19 mm
|
39,6 g
|
| ||
|
Nivelpää Igubal® sisäkierre ruostumaton holkki
Tuotenumero:
KBRM-18 MH
Kopioitu!
|
23,2 mm
|
16,5 mm
|
18 mm
|
46 mm
|
M18x1,5
|
25 mm
|
31 mm
|
71 mm
|
32 mm
|
94 mm
|
150
|
23 °
|
1600 N
|
800 N
|
4600 N
|
2300 N
|
45
|
21 mm
|
55 g
|
| ||
|
Nivelpää Igubal® sisäkierre ruostumaton holkki
Tuotenumero:
KBRM-20 MH
Kopioitu!
|
25,2 mm
|
18 mm
|
20 mm
|
50 mm
|
M20x1,5
|
28 mm
|
34 mm
|
77 mm
|
33 mm
|
102 mm
|
200
|
23 °
|
2100 N
|
1050 N
|
5400 N
|
2700 N
|
60
|
22 mm
|
73,5 g
|
| ||
|
Nivelpää Igubal® sisäkierre ruostumaton holkki
Tuotenumero:
KBRM-20 M20 MH
Kopioitu!
|
25,2 mm
|
18 mm
|
20 mm
|
50 mm
|
M20x2,5
|
28 mm
|
34 mm
|
77 mm
|
33 mm
|
102 mm
|
200
|
23 °
|
2100 N
|
1050 N
|
5400 N
|
2700 N
|
60
|
22 mm
|
73,5 g
|
| ||
|
Nivelpää Igubal® sisäkierre ruostumaton holkki
Tuotenumero:
KBRM-22 MH
Kopioitu!
|
|
20 mm
|
22 mm
|
56 mm
|
M22x1,5
|
30 mm
|
37 mm
|
84 mm
|
37 mm
|
112 mm
|
|
22 °
|
2200 N
|
1100 N
|
7000 N
|
3500 N
|
75
|
25 mm
|
94,8 g
|
| ||
|
Nivelpää Igubal® sisäkierre ruostumaton holkki
Tuotenumero:
KBRM-25 MH
Kopioitu!
|
|
22 mm
|
25 mm
|
60 mm
|
M24x2,0
|
32 mm
|
41 mm
|
94 mm
|
42 mm
|
124 mm
|
|
22 °
|
2300 N
|
1150 N
|
8500 N
|
4250 N
|
120
|
28 mm
|
119,8 g
|
| ||
|
Nivelpää Igubal® sisäkierre ruostumaton holkki
Tuotenumero:
KBRM-30 MH
Kopioitu!
|
|
25 mm
|
30 mm
|
70 mm
|
M30x2,0
|
37 mm
|
50 mm
|
110 mm
|
50 mm
|
145 mm
|
|
22 °
|
2500 N
|
1250 N
|
10500 N
|
5250 N
|
135
|
34 mm
|
177 g
|
| ||
|
Nivelpää Igubal® sisäkierre ruostumaton holkki
Tuotenumero:
KBRM-30 M27X2 MH
Kopioitu!
|
|
25 mm
|
30 mm
|
70 mm
|
M27X2,0
|
37 mm
|
50 mm
|
110 mm
|
50 mm
|
145 mm
|
|
22 °
|
2500 N
|
1250 N
|
10500 N
|
5250 N
|
135
|
34 mm
|
189,6 g
|
|
