TGB

Ulkohammastettu kääntökehä

Ulkoisella hammastuksella

Raskaisiin kuormituksiin sopiva kääntökehä ulkoisella hammastuksella.
  • Ulkoisella hammastuksella
  • Käyttölämpötila -20°C - +70°C
  • Vaatii säännöllisen voitelun

Valitse tuote

Valitse tuote
tgb_group_logo.eps

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Äänitiedostot

Valitse tuote

Tekniset tiedot

Kehän hammastus m 5
Kehän hammastus P 495 mm
Kehän hammastus z 99 n°
Kiinnistysreikä La 455 mm
Kiinnistysreikä Li 368 mm
Kiinnistysreikä na 20 n°
Kiinnistysreikä ni 24 mm
Mitta C 412,5 mm
Mitta Da 503,3 mm
Mitta Di 342 mm
Mitta U 415,5 mm
Paino 31 kg
Vääntömomentti Fz max. 24,9 kN
Vääntömomentti Fz norm. 17,8 kN

Tiedostot

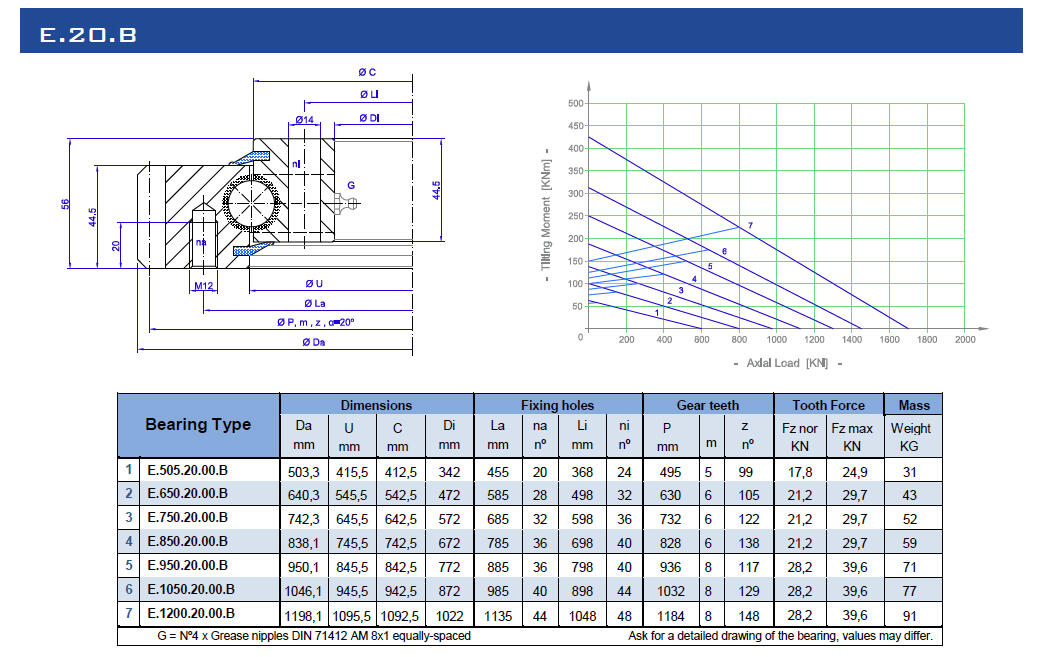

Mitat ja kytkennät

Tuotekuvaus

Raskaisiin kuormituksiin sopiva kääntökehä ulkoisella hammastuksella. Käyttökohteita esim henkilönostimet, kaivinkoneet, nosturit ja kuljettimet.



Tarvikkeet

Saatat olla kiinnostunut näistä

Add product as a new cart row

You already added this product. Choose whether to increase quantity on the existing row or add the product as a new row.



Äänitiedostot

Lisää luettavaa

LBE-kääntökehä
Tuoteuutiset

LBE-sarjan kääntökehät alumiinisena

LBE-sarjan kääntökehien alumiinikuori keventää tuotetta ja mahdollistaa sen käytön erikoisemmissakin kohteissa. Tutustu!

BE-sarjan kääntökehä
Tuoteuutiset

Kääntökehät korkealla kuormankantokyvyllä

BE-sarjan kääntökehiin on integroitu vaihde ja ne kestävät hyvin raskaita kuormia. Lue lisää!

TGB Kääntökehät nopealla toimitusajalla
Tuoteuutiset

Innovatiivisia kääntökehäratkaisuja nopealla toimituksella

TGB Groupin laadukkaat kääntökehät erilaisiin pyöriviin kohteisiin. Tutustu tuotteisiin!

TGB kääntökehä painokriittisiin ratkaisuihin
Tuoteuutiset

Uutuus: Kevyt vaihteellinen kääntökehä painokriittisiin ratkaisuihin

TGB:n uusi kääntökehä on suunniteltu juuri sellaisiin kohteisiin, joissa jokaisella kilolla on merkitystä.

TGB:n uusi logistiikkakeskus
Tuoteuutiset

TGB:n uusi logistiikkakeskus

TGB:n uusi logistiikkakeskus antaa paremmat mahdollisuudet tarjota kääntökehiä nopealla toimituksella.

Stemmann-Technik liukurengasjärjestelmä
Tuoteuutiset

Luotettava energian ja datan siirto vaativiin pyöriviin järjestelmiin

Stemmann-Technik modulaariset ja asiakaskohtaisesti suunnitellut liukurengasratkaisut perustuvat hyväksi todettuihin kontaktiteknologioihin ja soveltuvat vaativiin ympäristöihin.

Suosikit Tilausnumero: Kehän hammastus m Kehän hammastus P Kehän hammastus z Kiinnistysreikä La Kiinnistysreikä Li Kiinnistysreikä na Kiinnistysreikä ni Mitta C Mitta Da Mitta Di Mitta U Paino Vääntömomentti Fz max. Vääntömomentti Fz norm. Hinta
Ulkohammastettu kääntökehä
Kääntökehä ulkohammastus
Tuotenumero:
E.505.20.00.B Kopioitu!
5
495 mm
99 n°
455 mm
368 mm
20 n°
24 mm
412,5 mm
503,3 mm
342 mm
415,5 mm
31 kg
24,9 kN
17,8 kN
Ulkohammastettu kääntökehä
Kääntökehä ulkohammastus
Tuotenumero:
E.750.20.00.B Kopioitu!
6
732 mm
122 n°
685 mm
598 mm
32 n°
36 mm
642,5 mm
742,3 mm
572 mm
645,5 mm
52 kg
29,7 kN
21,2 kN
Ulkohammastettu kääntökehä
Kääntökehät ulkohamastus E.1200.20.00.B
Tuotenumero:
E.1200.20.00.B Kopioitu!
8
1184 mm
148 n°
1135 mm
1048 mm
44 n°
48 mm
10925 mm
11981 mm
1022 mm
10955 mm
91 kg
396 kN
282 kN
Ulkohammastettu kääntökehä
Kääntökehä ulkohammastus E.505.20.00.C
Tuotenumero:
E.505.20.00.C Kopioitu!
5
495 mm
99 n°
455 mm
332 mm
10 n°
12 mm
412,5 mm
504 mm
304 mm
415,5 mm
29 kg
21,6 kN
10,8 kN
Ulkohammastettu kääntökehä
Kääntökehä ulkohammastus E.650.20.00.C
Tuotenumero:
E.650.20.00.C Kopioitu!
6
630 mm
105 n°
585 mm
462 mm
14 n°
14 mm
542,5 mm
640,8 mm
434 mm
545,5 mm
40 kg
26,2 kN
13,1 kN
Ulkohammastettu kääntökehä
Kääntökehä ulkohammastus E.750.20.00.C
Tuotenumero:
E.750.20.00.C Kopioitu!
6
732 mm
122 n°
685 mm
562 mm
16 n°
16 mm
6425 mm
7428 mm
534 mm
6455 mm
47 kg
262 kN
131 kN
Ulkohammastettu kääntökehä
Kääntökehä ulkohammastus E.850.20.C
Tuotenumero:
E.850.20.C Kopioitu!
6
828 mm
138 n°
785 mm
662 mm
18 n°
16 mm
742,5 mm
838,8 mm
634 mm
745,5 mm
53 kg
26,2 kN
13,1 kN
Ulkohammastettu kääntökehä
Kääntökehä ulkohammastus E.950.20.C
Tuotenumero:
E.950.20.C Kopioitu!
8
35,2 mm
117 n°
885 mm
762 mm
18 n°
18 mm
842,5 mm
950,4 mm
734 mm
845,5 mm
64 kg
35,2 kN
17,6 kN
Ulkohammastettu kääntökehä
Kääntökehä ulkohammastus E.1050.20.00.C
Tuotenumero:
E.1050.20.00.C Kopioitu!
8
1032 mm
129 n°
985 mm
862 mm
20 n°
20 mm
942,5 mm
1046 mm
834 mm
942,5 mm
69 kg
35,2 kN
17,6 kN
Ulkohammastettu kääntökehä
Kääntökehä ulkohammastus E.1200.20.00.C
Tuotenumero:
E.1200.20.00.C Kopioitu!
8
1184 mm
148 n°
1135 mm
1012 mm
22 n°
20 mm
1093 mm
1198 mm
984 mm
1096 mm
82 kg
35,2 kN
17,6 kN
