SMT-liimat
Julkaistu: 2022-11-21

SMT-liimat

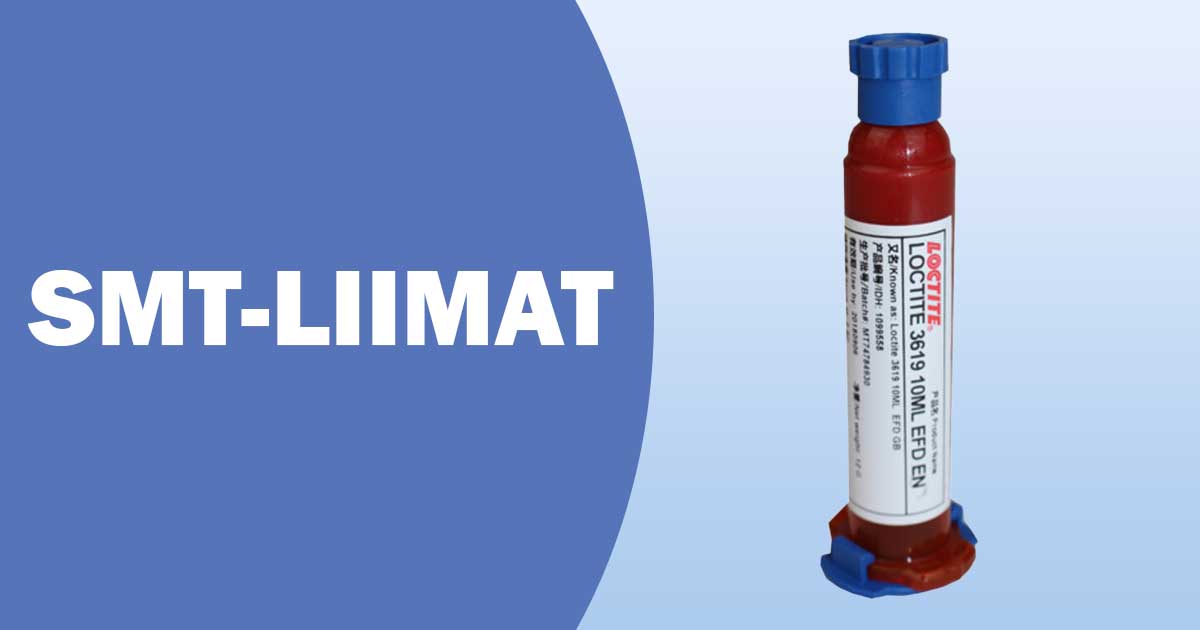

Olet joskus ehkä törmännyt termiin pintaliitosliima, SMD-liima tai SMT-liima, tai vaihtoehtoisesti oheisessa kuvassa näkyvään punaiseen liimapatruunaan. Jos olet pysähtynyt miettimään, että mikä ihmeen liima tällainen on, olet oikeassa paikassa!

Tuki

Sisältö

  • Mitä pintaliitosliimat ovat?
  • Pintaliitosliimojen tarkoitus
  • Miten niitä käytetään?
  • Oleelliset ominaisuudet

Mitä pintaliitosliimat ovat?

Pintaliitosliimat (eng. surface mount adhesive/glue) tunnetaan myös SMD-, tai SMT-liimoina. Kuten nimestä arvata saattaa, nämä liimat on kehitelty pintaliitoskomponenttien kanssa käytettäväksi. Pintaliitosliimoja käytetään laajalti aaltojuotoksessa, sekä jossain määrin myös reflow-juotoksessa.



Pintaliitosliimojen tarkoitus

Sen tehtävä on pitää komponentit paikoillaan, eli estää niiden liikkuminen tai putoaminen juotosprosessin aikana.

Aaltojuotoksessa tarve tällaiselle liimalle on pintaliitoskomponenttien kanssa päivän selvä, kun piirikortit kulkevat komponenttipuoli alaspäin sulaa tina-aaltoa päin. Komponenttien täytyy siis jollain tavalla olla kiinni piirilevyssä, että ne pystyvät taistelemaan painovoimaa ja tina-aallon voimaa vastaan kunnes juotosliitokset syntyvät.

Reflow-juotoksessa piirikortit ovat niin päin, että juotettavat komponentit ovat piirilevyn päällä. 1-puoleisilla korteilla ei siis suuria tarpeita liimalle ole. Toki jos kortille tulee komponentteja, jotka lähtevät herkästi liikkeelle tai kaatuvat, on myös tässä tapauksessa liiman käyttö suositeltavaa. Siinä vaiheessa kun aletaan tekemään 2-puoleisia kortteja, voi tarvetta esiintyä enemmänkin.

2-puoleiset kortit valmistetaan yksi pinta kerrallaan, eli toisella läpimenolla piirilevyn alapinnalla on jo juotettuja komponentteja. Valtaosa pintaliitoskomponenteista pysyy paikoillaan pelkän juotteenkin voimalla, mutta jos komponentin paino suhteessa juotospinnan alaan on tarpeeksi suuri, voivat ne alkaa putoilemaan kesken uunituksen. Tällaisten komponenttien kanssa tulee siis varmistaa pysyvyys erillisellä liimalla.



Miten pintaliitosliimoja käytetään?

Pintaliitosliima annostellaan piirilevylle juotospädien väliin, johon komponentti ollaan laittamassa. Annostelu tapahtuu annostelupäällä, joka painaa / ampuu tarvitun määrän liimaa juotospädien väliin, tai vaihtoehtoisesti stensiilin (sapluunan) avulla.

Tästä pääset Youtube-videoon, jossa näet Fritschin annostelulaitteen, joka annostelee pintaliitosliimaa juotospädien väliin.

Liiman annostelun jälkeen komponentit ladotaan paikoilleen, ja tämän jälkeen liima kovetetaan. Liimat ovat pääsääntöisesti lämpökovetteisia, ja kovetus kestää 100-150 celsiuksessa n. 60-120sekuntia.

Huomiona tietysti, jos kyseessä on reflow-sovellus, myös juotospasta annostellaan ennen komponenttien latomista.



Oleelliset ominaisuudet

  • Kovetuslämpötila
    Kovetuslämpötilat voivat vaihdella alle sadasta celsiuksesta aina 150 celsiukseen. Monesti yhdellä liimalla voidaan kuitenkin käyttää useita eri kovetuslämpötiloja, jotka tietysti vaikuttavat suoraan kovetukseen kuluvaan aikaan.

  • Kovetusaika
    Liimojen kovetusajat voivat vaihdella jonkinverran, eli jos prosessissa on tärkeää pitää kovetukseen kuluva aika mahdollisimman pienenä, tulee liiman valintaan kiinnittää erityistä huomiota.

  • Säilyvyys
    Nopea lämpökovetusmahdollisuus aiheuttaa sen, että pintaliitosliimat ovat melko arkoja jopa huoneenlämmölle. Ne vaativat yleensä jääkaappisäilytyksen, ja huoneenlämpöön otettuna niillä on pääsääntöisesti n. 1kk käyttöikää.

  • Annostelunopeus
    Pintaliitosliimoja voidaan annostella automaattisella annostelulaitteella jopa 100 000 pistettä/tunti, eli melkein 28 pistettä sekunnissa. Melkoinen tahti. Kaikki liimat eivät tähän kuitenkaan sovellu. Soveltuva annostelunopeus on yleensä ilmoitettu tuotteen datalehdellä.
