LÜTZE

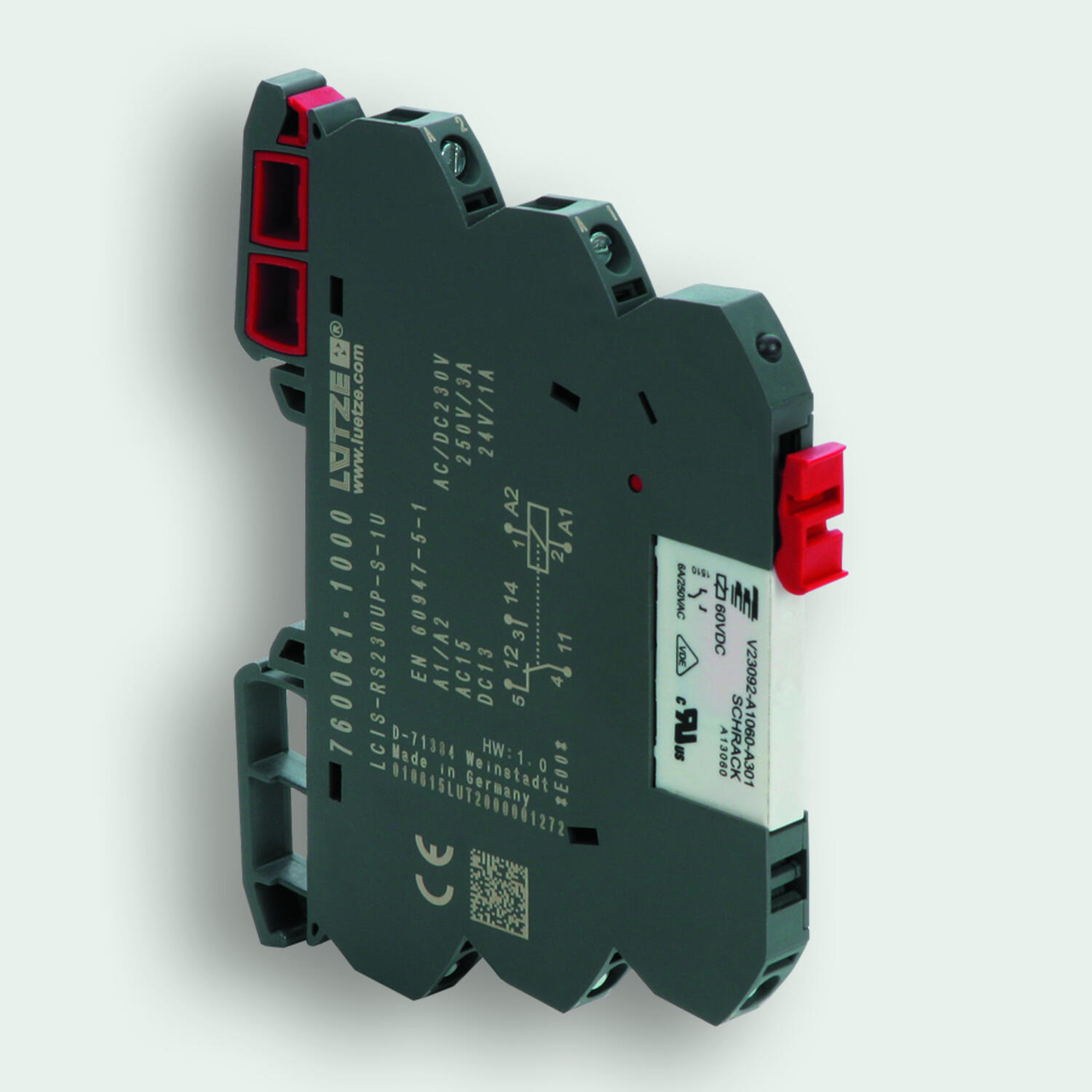

Lütze:n uusi riviliitinrelesarja LCIS on vain 6,2mm leveä ja alle 80mm korkea, näin se säästää tilaa kotelossa ja DIN-kiskolla. Rele voidaan asentaa kiskolle kummin päin tahansa, joten voidaan päättää, ovatko kelan vai koskettimien liittimet ylhäällä. Kaikki liittimet (A1, A2, jne.) on selvästi laser merkitty ja lisäksi releen merkintään voi käyttää 5 x 5mm tai 6 x 12mm vakiomerkkejä. Releen kaikki liittimet on ketjutettavissa ketjutusrimalla (maks. 16 nap.). Valittavina on Push-in- tai ruuviliittimet.
| 76x020.1000 | 76x021.1000 | 76x051.1000 | 76x061.1000 |
Ensiöpuoli | 24 V DC | 24 V DC/AC | 115 V AC/DC | 230 V AC/DC |
Käyttöjännite | 19,2-30 V DC | 19,2-30 V | 92-126,5 V | 184-253 V |
Virrankulutus | 10,7 mA | 10,6 mA | 3,7 mA | 3,6 mA |
Suojaus | Sammutusdiodi | Tasasuuntaussilta | Tasasuuntaussilta | Tasasuuntaussilta |
Max kaapelin pituus | 1 000 m | 1 000 m DC / 500 m AC | 1 000 m DC / 500 m AC | 1 000 m DC / 500 m AC |
indikointi | Vihreä LED | Vihreä LED | Vihreä LED | Vihreä LED |
Toisiopuoli | ||||
Kärjet | 1 vaihtokärki | 1 vaihtokärki | 1 vaihtokärki | 1 vaihtokärki |
Jännite max./min. | 250 V / 17 V | 250 V / 17 V | 250 V / 17 V | 250 V / 17 V |
Virta max./ min. | 6 A / 5 mA | 6 A / 5 mA | 6 A / 5 mA | 6 A / 5 mA |
Max. katkaisukyky | 1 500 VA | 1 500 VA | 1 500 VA | 1 500 VA |
Katkaisukyky AC15/DC13 | Kts. taulukko alla | Kts. taulukko alla | Kts. taulukko alla | Kts. taulukko alla |
Vetoaika | 5 ms | 6 ms DC / 10ms AC | 8 ms | 8 ms |
Päästöaika | 4 ms | 10 ms | 13 ms | 13 ms |
Mekaaninen elinikä | >5x107toimintoa | >5x107toimintoa | >5x107toimintoa | >5x107toimintoa |
Yleistä | ||||
Kontaktimateriaali | AgSnO2 | AgSnO2 | AgSnO2 | AgSnO2 |
Liittimet | 0,25-2,5mm² | 0,25-2,5mm² | 0,25-2,5mm² | 0,25-2,5mm² |
Eristys ensiö/toisio | 4 kV | 4 kV | 4 kV | 4 kV |
Käyttölämpötila | -25...+60 °C | -25...+60 °C | -25...+60 °C | -25...+60 °C |
IP-luokka | IP20 | IP20 | IP20 | IP20 |
Mitat LxKxS (mm) | 6,2 x 90 x 76 | 6,2 x 90 x 76 | 6,2 x 90 x 76 | 6,2 x 90 x 76 |
Materiaali | PA 6.6 (UL94 V-0) | PA 6.6 (UL94 V-0) | PA 6.6 (UL94 V-0) | PA 6.6 (UL94 V-0) |
Vikt | 35 g | 35 g | 35 g | 35g |
Hyväksynnät | UL,GL,CSA, CE | |||
Katkaisukyky | AC 15 | DC13 |
24 V | 3 A | 1 A |
125 V | 3 A | 200 mA |
250 V | 3 A | 100 mA |

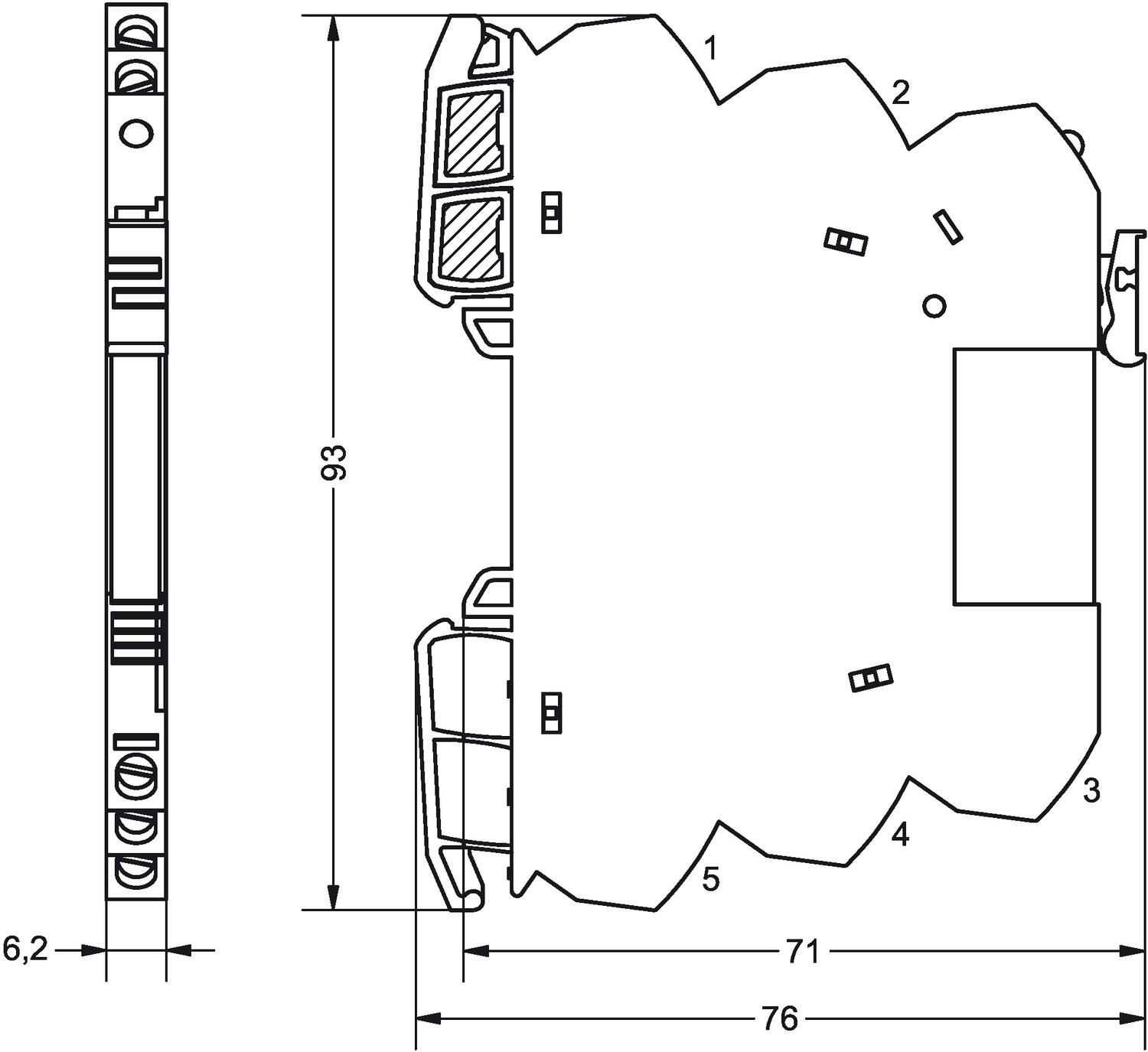

Mitat |
|

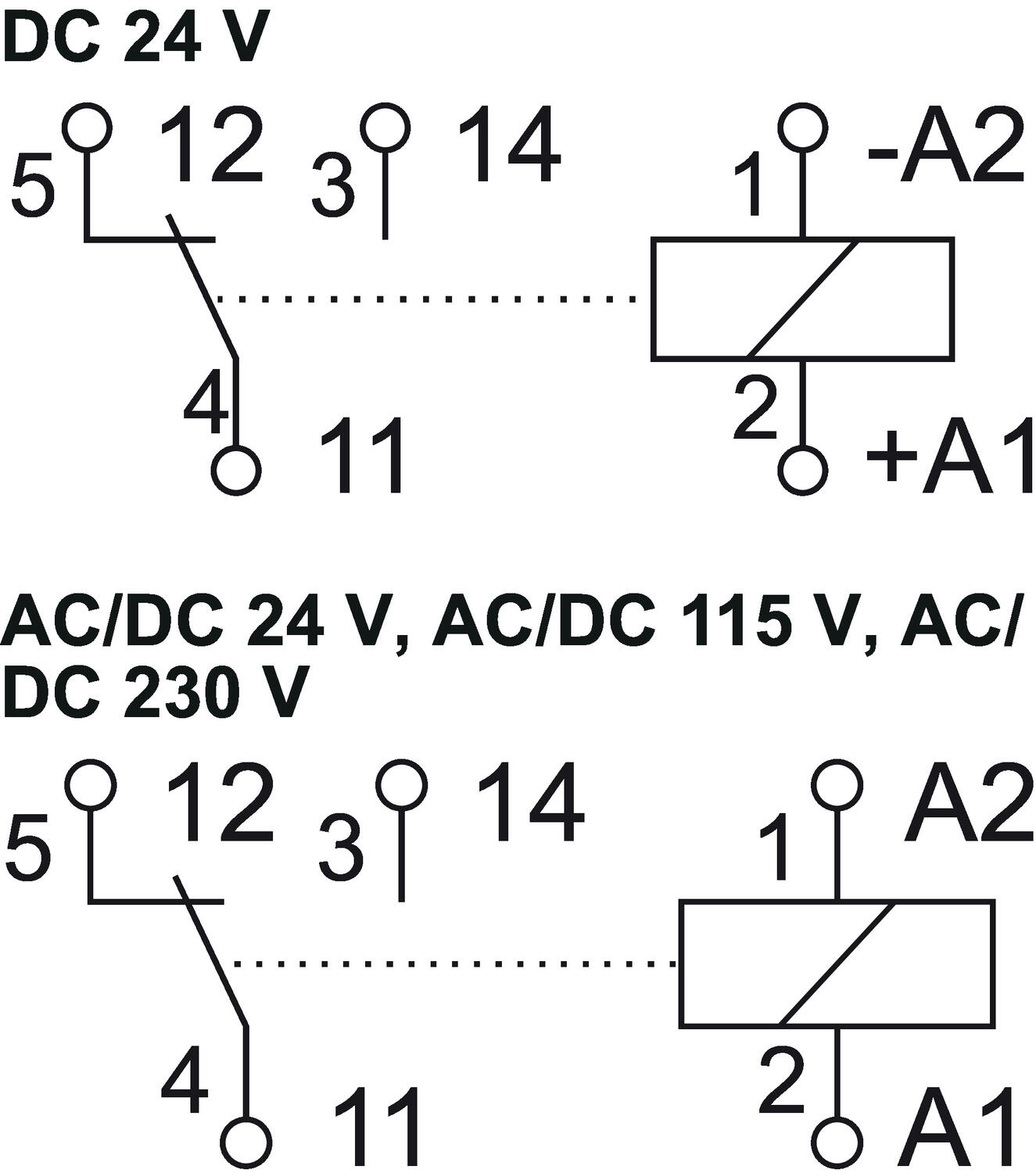

Kytkentä |
|
Tilausnumero | Kuvaus | Käyttöjännite | Kärjet |
Ruuviliittimet | |||
760020.1000 | Riviliitinrele vaihdettavalla releellä | 24 V DC | 1 vaihtokärki |
760021.1000 | Riviliitinrele vaihdettavalla releellä | 24 V AC/DC | 1 vaihtokärki |
760051.1000 | Riviliitinrele vaihdettavalla releellä | 115 V AC/DC | 1 vaihtokärki |
760061.1000 | Riviliitinrele vaihdettavalla releellä | 230 V AC/DC | 1 vaihtokärki |
Push-In liitimet | |||
761020.1000 | Riviliitinrele vaihdettavalla releellä | 24 V DC | 1 vaihtokärki |
761021.1000 | Riviliitinrele vaihdettavalla releellä | 24 V AC/DC | 1 vaihtokärki |
761051.1000 | Riviliitinrele vaihdettavalla releellä | 115 V AC/DC | 1 vaihtokärki |
761061.1000 | Riviliitinrele vaihdettavalla releellä | 230V AC/DC | 1 vaihtokärki |
Ketjutusrimat | |
762803.1000 | Ketjutusrima 2-nap. |
762813.1000 | Ketjutusrima 4-nap. |
762823.1000 | Ketjutusrima 8-nap. |
762833.1000 | Ketjutusrima 16-nap. |
Merkinnät | |
780981.000.2 | Merkki 5x5mm valkoinen, 200 merkki / arkki |
780982.000.2 | Merkki 5x5mm punainen, 200 merkki / arkki |
780983.000.2 | Merkki 5x5mm sininen, 200 merkki / arkki |
780985.000.2 | Merkki 6x12mm valkoinen, 120 merkki / arkki |
| Eristys, lähtö | 4000 V |
|---|---|
| Eristys, tulo | 4000 V |
| Hyväksynnät | CE, cULus, DNV, GL, RoHS |
| IP-luokka | IP20 |
| Korkeus | 76 mm |
| Kosketinmateriaali | AgSnO2 |
| Kuormavirta DC max. | 6 A |
| Leveys | 6,2 mm |
| Max. johdinkoko | 2,5 mm² |
| Max. kuormitusvirta AC | 6 A |
| Max. kytkentävirta | 6 A |
| Max. käyttöjännite DC | 15 V |
| Max. käyttölämpötila | 60 °C |
| Max. lähtöjännite AC | 250 V |
|---|---|
| Max. lähtöjännite DC | 250 V |
| Min. kuorman virta AC | 5 mA |
| Min. kuorman virta DC | 5 mA |
| Min. käyttöjännite DC | 9,6 V |
| Min. käyttölämpötila | -25 °C |
| Min. lähtöjännite AC | 17 V |
| Min. lähtöjännite DC | 17 V |
| Min. poikkipinta | 0,25 mm² |
| Paino | 35 g |
| Syvyys | 93 mm |
| Virrankulutus | 11 mA |
Lütze:n uusi riviliitinrelesarja LCIS on vain 6,2mm leveä ja alle 80mm korkea, näin se säästää tilaa kotelossa ja DIN-kiskolla. Rele voidaan asentaa kiskolle kummin päin tahansa, joten voidaan päättää, ovatko kelan vai koskettimien liittimet ylhäällä. Kaikki liittimet (A1, A2, jne.) on selvästi laser merkitty ja lisäksi releen merkintään voi käyttää 5 x 5mm tai 6 x 12mm vakiomerkkejä. Releen kaikki liittimet on ketjutettavissa ketjutusrimalla (maks. 16 nap.). Valittavina on Push-in- tai ruuviliittimet.
| 76x020.1000 | 76x021.1000 | 76x051.1000 | 76x061.1000 |
Ensiöpuoli | 24 V DC | 24 V DC/AC | 115 V AC/DC | 230 V AC/DC |
Käyttöjännite | 19,2-30 V DC | 19,2-30 V | 92-126,5 V | 184-253 V |
Virrankulutus | 10,7 mA | 10,6 mA | 3,7 mA | 3,6 mA |
Suojaus | Sammutusdiodi | Tasasuuntaussilta | Tasasuuntaussilta | Tasasuuntaussilta |
Max kaapelin pituus | 1 000 m | 1 000 m DC / 500 m AC | 1 000 m DC / 500 m AC | 1 000 m DC / 500 m AC |
indikointi | Vihreä LED | Vihreä LED | Vihreä LED | Vihreä LED |
Toisiopuoli | ||||
Kärjet | 1 vaihtokärki | 1 vaihtokärki | 1 vaihtokärki | 1 vaihtokärki |
Jännite max./min. | 250 V / 17 V | 250 V / 17 V | 250 V / 17 V | 250 V / 17 V |
Virta max./ min. | 6 A / 5 mA | 6 A / 5 mA | 6 A / 5 mA | 6 A / 5 mA |
Max. katkaisukyky | 1 500 VA | 1 500 VA | 1 500 VA | 1 500 VA |
Katkaisukyky AC15/DC13 | Kts. taulukko alla | Kts. taulukko alla | Kts. taulukko alla | Kts. taulukko alla |
Vetoaika | 5 ms | 6 ms DC / 10ms AC | 8 ms | 8 ms |
Päästöaika | 4 ms | 10 ms | 13 ms | 13 ms |
Mekaaninen elinikä | >5x107toimintoa | >5x107toimintoa | >5x107toimintoa | >5x107toimintoa |
Yleistä | ||||
Kontaktimateriaali | AgSnO2 | AgSnO2 | AgSnO2 | AgSnO2 |
Liittimet | 0,25-2,5mm² | 0,25-2,5mm² | 0,25-2,5mm² | 0,25-2,5mm² |
Eristys ensiö/toisio | 4 kV | 4 kV | 4 kV | 4 kV |
Käyttölämpötila | -25...+60 °C | -25...+60 °C | -25...+60 °C | -25...+60 °C |
IP-luokka | IP20 | IP20 | IP20 | IP20 |
Mitat LxKxS (mm) | 6,2 x 90 x 76 | 6,2 x 90 x 76 | 6,2 x 90 x 76 | 6,2 x 90 x 76 |
Materiaali | PA 6.6 (UL94 V-0) | PA 6.6 (UL94 V-0) | PA 6.6 (UL94 V-0) | PA 6.6 (UL94 V-0) |
Vikt | 35 g | 35 g | 35 g | 35g |
Hyväksynnät | UL,GL,CSA, CE | |||
Katkaisukyky | AC 15 | DC13 |
24 V | 3 A | 1 A |
125 V | 3 A | 200 mA |
250 V | 3 A | 100 mA |
Mitat |
|
Kytkentä |
|
Tilausnumero | Kuvaus | Käyttöjännite | Kärjet |
Ruuviliittimet | |||
760020.1000 | Riviliitinrele vaihdettavalla releellä | 24 V DC | 1 vaihtokärki |
760021.1000 | Riviliitinrele vaihdettavalla releellä | 24 V AC/DC | 1 vaihtokärki |
760051.1000 | Riviliitinrele vaihdettavalla releellä | 115 V AC/DC | 1 vaihtokärki |
760061.1000 | Riviliitinrele vaihdettavalla releellä | 230 V AC/DC | 1 vaihtokärki |
Push-In liitimet | |||
761020.1000 | Riviliitinrele vaihdettavalla releellä | 24 V DC | 1 vaihtokärki |
761021.1000 | Riviliitinrele vaihdettavalla releellä | 24 V AC/DC | 1 vaihtokärki |
761051.1000 | Riviliitinrele vaihdettavalla releellä | 115 V AC/DC | 1 vaihtokärki |
761061.1000 | Riviliitinrele vaihdettavalla releellä | 230V AC/DC | 1 vaihtokärki |
Ketjutusrimat | |
762803.1000 | Ketjutusrima 2-nap. |
762813.1000 | Ketjutusrima 4-nap. |
762823.1000 | Ketjutusrima 8-nap. |
762833.1000 | Ketjutusrima 16-nap. |
Merkinnät | |
780981.000.2 | Merkki 5x5mm valkoinen, 200 merkki / arkki |
780982.000.2 | Merkki 5x5mm punainen, 200 merkki / arkki |
780983.000.2 | Merkki 5x5mm sininen, 200 merkki / arkki |
780985.000.2 | Merkki 6x12mm valkoinen, 120 merkki / arkki |
Push-In-sarja mahdollistaa tehokkaimman tavan asentaa relekannat ohjauskaappeihin. ComatRelecon push-in-relekannat tarjoaa sinulle nopean ja helpon asennuksen sekä lisää tilaa ohjauskaapissa. Tämä säästää sekä aikaa että asennuskustannuksia.
Delconin CRA5-pistokantarele mullistaa vaikeasti käsiteltävien DC-kuormien hallinnan. Tutustu lisää!
CROUZET palaa vuosikymmenen tauon jälkeen puolijohdereleiden valmistajaksi. Uudet Crouzet -puolijohdereleet valmistetaan Crouzetin kotimaassa Ranskassa.
Relekoulun kolmas osa on ilmestynyt! Tällä kertaa aiheena remanenssirele. Lue ja opi!
Onko sivulla oikea rele ohjattavalle kuormalle? Lue Relekoulun osa 2!
Erottaisitko kaksoiskoskettimen normaalista koskettimesta ensi vilkaisulla? Aloita ensimmäinen oppitunti!
|
|
|
|
|
|
||
|---|---|---|---|---|---|---|
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
| Suosikit | Tilausnumero: | Liitäntä | Max. käyttöjännite AC | Max. käyttöjännite DC | Min. kuorman virta AC | Min. kuorman virta DC | Min. käyttöjännite AC | Min. käyttöjännite DC | Virrankulutus | Hinta | |
|---|---|---|---|---|---|---|---|---|---|---|---|
Riviliitinrele, LCIS, 6 A, 12 V DC, ruuviliitin
Tuotenumero:
760019.1000
Kopioitu!
|
|
|
15 V
|
5 mA
|
5 mA
|
|
9,6 V
|
11 mA
|
| ||
Riviliitinrele, LCIS, 6 A, 12 V DC, push-in liitin
Tuotenumero:
761019.1000
Kopioitu!
|
Push-In
|
|
15 V
|
5 mA
|
5 mA
|
|
9,6 V
|
11 mA
|
| ||
|
Riviliitinrele, LCIS, 6 A, 24 V DC, ruuviliitin
Tuotenumero:
760020.1000
Kopioitu!
|
|
|
30 V
|
5 mA
|
5 mA
|
|
19,2 V
|
11 mA
|
| ||
|
Riviliitinrele, LCIS, 6 A, 24 V DC, push-in liitin
Tuotenumero:
761020.1000
Kopioitu!
|
|
|
30 V
|
5 mA
|
5 mA
|
|
19,2 V
|
11 mA
|
| ||
|
Riviliitinrele, LCIS, 6 A, 24 V AC/DC, ruuviliitin
Tuotenumero:
760021.1000
Kopioitu!
|
|
30 V
|
30 V
|
5 mA
|
5 mA
|
19,2 V
|
19,2 V
|
13 mA
|
| ||
|
Riviliitinrele, LCIS, 6 A, 24 V AC/DC, push-in liitin
Tuotenumero:
761021.1000
Kopioitu!
|
|
30 V
|
30 V
|
|
|
19,2 V
|
19,2 V
|
13 mA
|
| ||
|
Riviliitinrele, LCIS, 6 A, 115 V AC/DC, ruuviliitin
Tuotenumero:
760051.1000
Kopioitu!
|
|
126 V
|
126 V
|
5 mA
|
5 mA
|
92 V
|
92 V
|
5 mA
|
| ||
|
Riviliitinrele, LCIS, 6 A, 115 V AC/DC, push-in liitin
Tuotenumero:
761051.1000
Kopioitu!
|
|
126 V
|
126 V
|
5 mA
|
5 mA
|
92 V
|
92 V
|
5 mA
|
| ||
|
Riviliitinrele, LCIS, 6 A, 230 V AC/DC, Au, ruuviliitin
Tuotenumero:
760061.1000
Kopioitu!
|
|
253 V
|
253 V
|
5 mA
|
5 mA
|
184 V
|
184 V
|
3,5 mA
|
| ||
|
Riviliitinrele, LCIS, 6 A, 230 V AC/DC, push-in liitin
Tuotenumero:
761061.1000
Kopioitu!
|
|
253 V
|
253 V
|
5 mA
|
5 mA
|
184 V
|
184 V
|
3,5 mA
|
|
