LÜTZE

Riviliitinreleet

LCIS

Lütze:n uusi riviliitinrelesarja LCIS on vain 6,2mm leveä ja alle 80mm korkea, näin se säästää tilaa kotelossa ja DIN-kiskolla. Rele voidaan asentaa kiskolle kummin päin tahansa,  joten voidaan päättää, ovatko kelan vai koskettimien liittimet ylhäällä. Kaikki liittimet (A1, A2, jne.) on selvästi laser merkitty ja lisäksi releen merkintään voi käyttää 5 x 5mm tai 6 x 12mm vakiomerkkejä. Releen kaikki liittimet on ketjutettavissa ketjutusrimalla (maks. 16 nap.). Valittavina on Push-in- tai ruuviliittimet.

Tekniset tiedot



76x020.0000

76x021.0000

76x051.0000

76x061.0000

Ensiöpuoli

24 V DC

24 V DC/AC

115 V AC/DC

230 V AC/DC

Käyttöjännite

19,2-30 V DC

19,2-30 V

92-126,5 V

184-253 V

Virrankulutus

10,7 mA

10,6 mA

3,7 mA

3,6 mA

Suojaus

Sammutusdiodi

Tasasuuntaussilta

Tasasuuntaussilta

Tasasuuntaussilta

Max kaapelin pituus

1 000 m

1 000 m DC / 500 m AC

1 000 m DC / 500 m AC

1 000 m DC / 500 m AC

indikointi

Vihreä LED

Vihreä LED

Vihreä LED

Vihreä LED

Toisiopuoli

Kärjet

1 vaihtokärki

1 vaihtokärki

1 vaihtokärki

1 vaihtokärki

Jännite max./min.

250 V / 17 V

250 V / 17 V

250 V / 17 V

250 V / 17 V

Virta max./ min.

6 A / 5 mA

6 A / 5 mA

6 A / 5 mA

6 A / 5 mA

Max. katkaisukyky

1 500 VA

1 500 VA

1 500 VA

1 500 VA

Katkaisukyky AC15/DC13

Kts. taulukko alla

Kts. taulukko alla

Kts. taulukko alla

Kts. taulukko alla

Vetoaika

5 ms

5 ms

5 ms

10 ms

Päästöaika

4 ms

10 ms

10 ms

15 ms

Mekaaninen elinikä

>5x107toimintoa

>5x107toimintoa

>5x107toimintoa

>5x107toimintoa

Yleistä

Kontaktimateriaali

AgSnO2

AgSnO2

AgSnO2

AgSnO2

Liittimet

0,25-2,5mm²

0,25-2,5mm²

0,25-2,5mm²

0,25-2,5mm²

Eristys ensiö/toisio

4 kV

4 kV

4 kV

4 kV

Käyttölämpötila

-25...+60 °C

-25...+60 °C

-25...+60 °C

-25...+60 °C

IP-luokka

IP20

IP20

IP20

IP20

Mitat LxKxS (mm)

6,2 x 90 x 76

6,2 x 90 x 76

6,2 x 90 x 76

6,2 x 90 x 76

Materiaali

PA 6.6 (UL94 V-0)

 PA 6.6 (UL94 V-0)

 PA 6.6 (UL94 V-0)

 PA 6.6 (UL94 V-0)

Vikt

35 g

35 g

35 g

35g

Hyväksynnät

UL,CE, GL, (CSA tulossa)



Katkaisukyky

AC 15

DC13

24 V

3 A

1 A

125 V

3 A

200 mA

250 V

3 A

100 mA



Kytkentä ja mitat

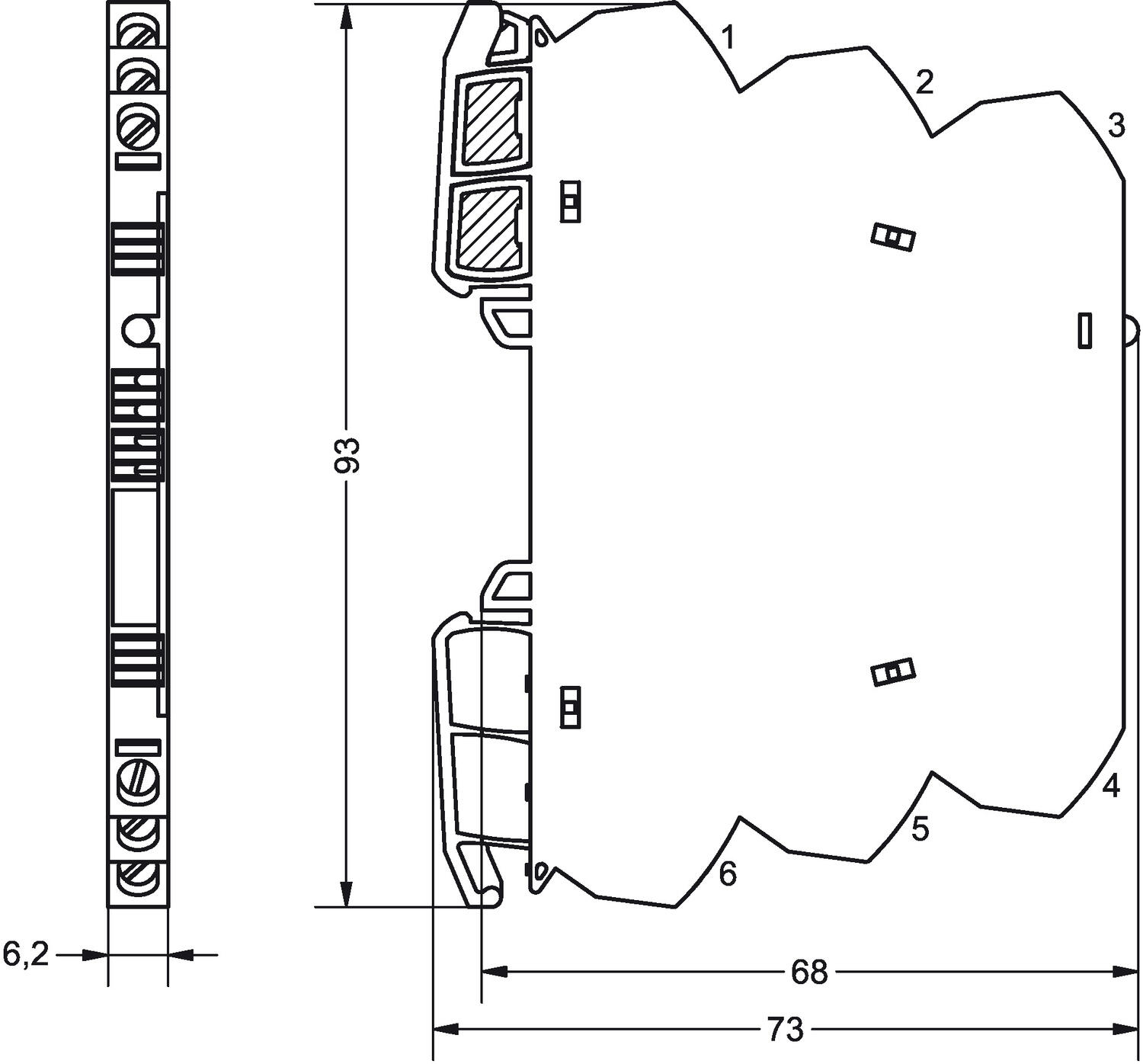

Mitat

LCIS_Ausgabe_wechsler_measure.eps

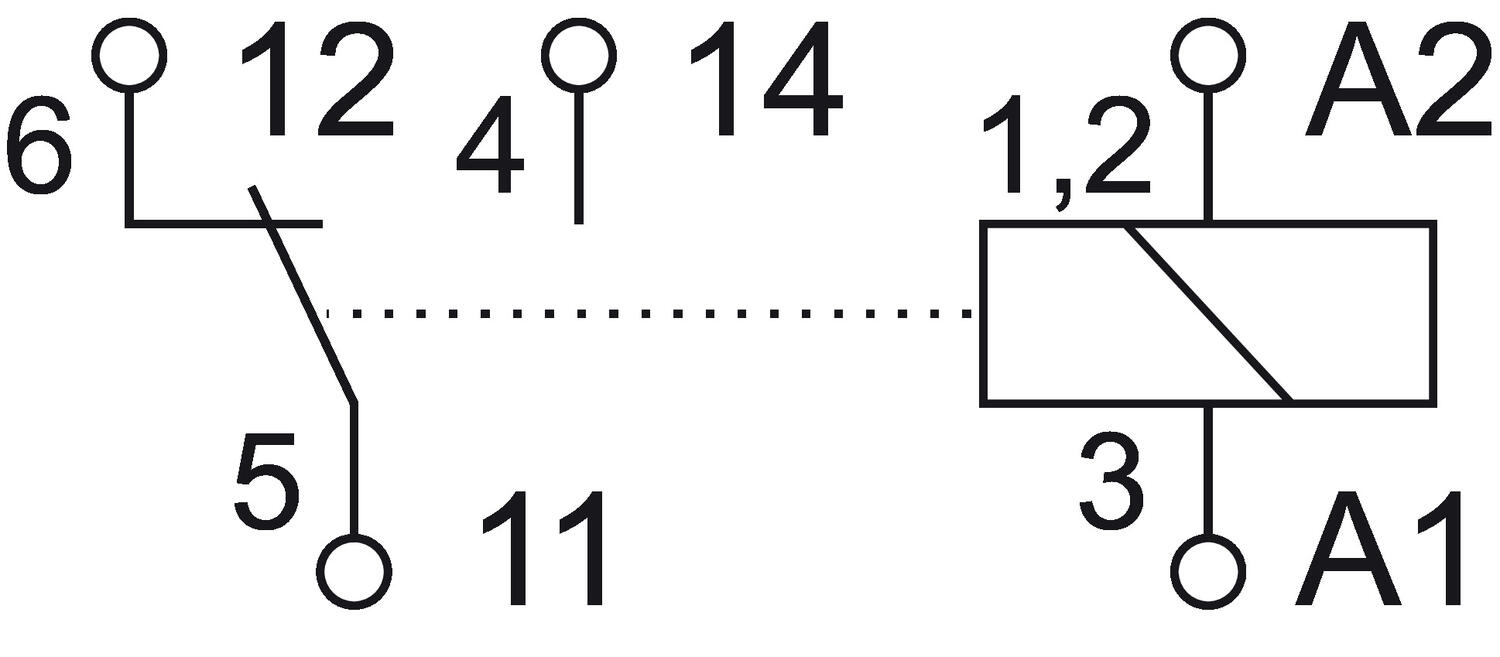

Kytkentä

 LCIS_760020_0010_connection.eps



Tilausnumerot

Tilausnumero

Kuvaus

Käyttöjännite

Kärjet



Ruuviliittimet

760020.0000

Riviliitinrele

24 V DC

1 vaihtokärki

760021.0000

Riviliitinrele

24 V AC/DC

1 vaihtokärki

760051.0000

Riviliitinrele

115 V AC/DC

1 vaihtokärki

760061.0000

Riviliitinrele

230 V AC/DC

1 vaihtokärki



Push-In liitimet

761020.0000

Riviliitinrele

24 V DC

1 vaihtokärki

761021.0000

Riviliitinrele

24 V AC/DC

1 vaihtokärki

761051.0000

Riviliitinrele

115 V AC/DC

1 vaihtokärki

761061.0000

Riviliitinrele

230V AC/DC

1 vaihtokärki



Ketjutusrimat

762803.1000

Ketjutusrima 2-nap.

762813.1000

Ketjutusrima 4-nap.

762823.1000

Ketjutusrima 8-nap.

762833.1000

Ketjutusrima 16-nap.



Merkinnät

780981.000.2

Merkki 5x5mm valkoinen, 200 merkki / arkki

780982.000.2

Merkki 5x5mm punainen, 200 merkki / arkki

780983.000.2

Merkki 5x5mm sininen, 200 merkki / arkki

780985.000.2

Merkki 6x12mm valkoinen, 120 merkki / arkki



Lue lisää
  • 6,2 mm leveä
  • Helppokäyttöinen ketjutusrima
  • Johdotus ylhäältä
  • 6 A / 5 mA
  • Push-in- tai ruuviliittimet

Valitse tuote

Valitse tuote
Lütze_Logo_Automation.eps

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Valitse tuote

Tekniset tiedot

Eristys, lähtö 4000 V
Eristys, tulo 4000 V
Hyväksynnät CE, cULus, DNV, GL, RoHS
IP-luokka IP20
Korkeus 73 mm
Kosketinmateriaali AgSnO2
Kuormavirta DC max. 6 A
Leveys 6,2 mm
Max. johdinkoko 2,5 mm²
Max. kuormitusvirta AC 6 A
Max. kytkentävirta 6 A
Max. käyttöjännite DC 30 V
Max. käyttölämpötila 60 °C
Max. lähtöjännite AC 250 V
Max. lähtöjännite DC 250 V
Min. kuorman virta AC 5 mA
Min. kuorman virta DC 5 mA
Min. käyttöjännite DC 19,2 V
Min. käyttölämpötila -25 °C
Min. lähtöjännite AC 17 V
Min. lähtöjännite DC 17 V
Min. poikkipinta 0,25 mm²
Paino 35 g
Syvyys 93 mm
Virrankulutus 11 mA
