COMATRELECO

IRC C10 interfacerele

1-napainen, 10 A

C10-releet ovat 1-napaisia ja pystyvät käsittelemään jopa 10 A AC1 kuormia



Releet tarjoavat erilaisia kosketinvaihtoehtoja, kuten:

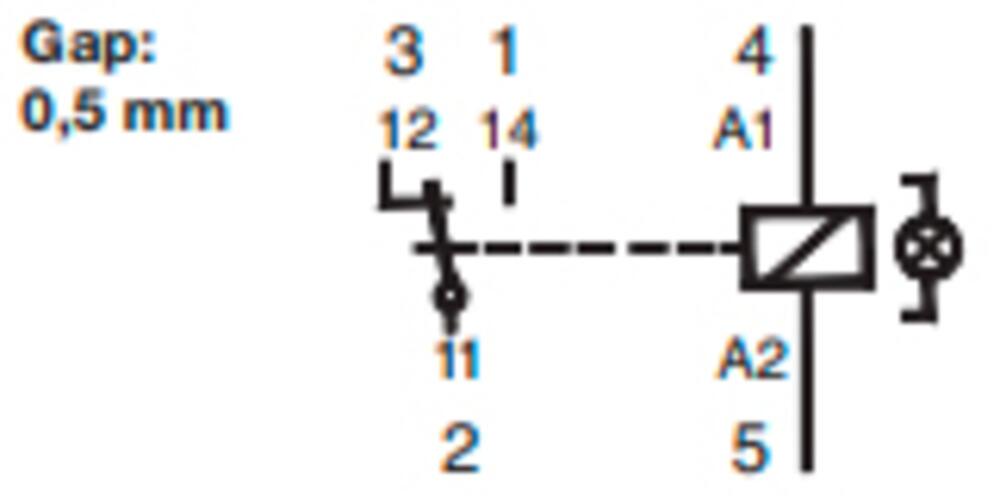

- Standardikosketinta AgNi (hopea-nikkeli). käytetään yleisimmissä sovelluksissa kuten automaatio, pneumatiikka, lämmönhallinta, signaalien käsittely, tulo- ja lähtöreleet jne.



Standard kontakt C10.png






- Releet joissa on sulkeutuvat koskettimet, on suunniteltu erityisesti DC-kuormille. Koskettimella on 1 mm ilmaväli, joka parantaa katkaisukykyä. Releissä ei ole mekaanista indikointia, mutta niihin on saatavana lisävarusteena LED-indikointi, sammutus- ja napaisuusdiodi.



Normaly open kontakt C10.png

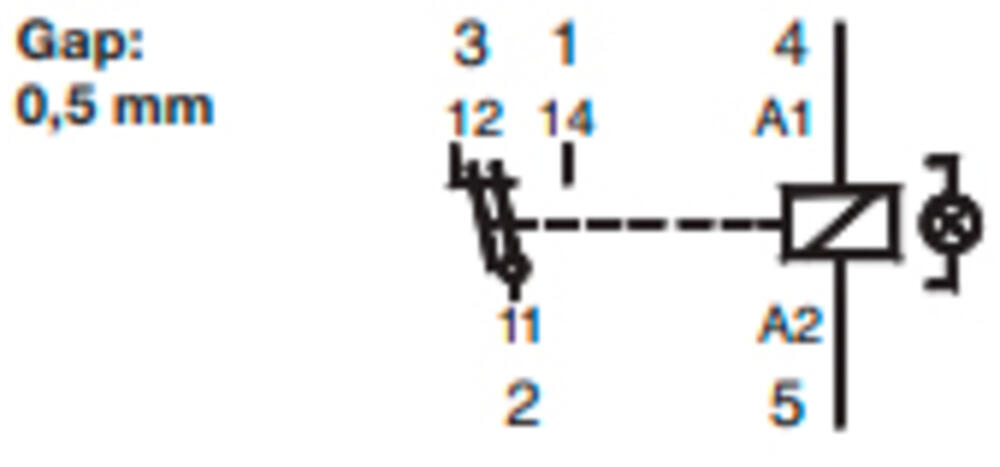

- Releitä joissa on kaksoiskosketin käytetään sovelluksissa, joissa ohjataan pieniä virtoja (esim. PLC-sovelluksissa). Releissä on kaksi kontaktia per kosketin luotettavuuden takaamiseksi. Koskettimissa on lisäksi vakiona 0,2 µ kultaus. Minimi kuorma koskettimille on 1 mA/5 V.



Tvilling kontakt C10.PNG





Lue lisää
  • Leveät ja tukevat lattaliittimet teollisuussovelluksiin
  • Mekaaninen ja LED-indikointi
  • Värikoodattu koestuspainike
  • Kaksoiskosketin pienille kuormille

Valitse tuote

Valitse tuote
Releco_2019.eps

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Äänitiedostot

Valitse tuote

Tekniset tiedot

Kela
Kelateho 1,1 VA
Kelajännite AC 12 V AC
Max. ylijännite UnX 1,1
Max. päästöjännite Un 0,1

Koskettimet
Koskettimien lukumäärä 1
Vaihtoehtoinen kosketin Standardi
Kosketinmateriaali AgNi
Jännitteenkatkaisukyky 250 V
Virrankatkaisukyky 10 A
Suositeltu kuorma min. 10 mA / 10 V
Mekaaninen elinikä AC:10 Mill./DC:20 Mill
Syöksyvirta (20 ms) 30 A
Päästöaika 5 ms
Päästö- + vetoaika 8 ms
Releen tyyppi Teollisuusrele
Min. käyttölämpötila -40 °C
Max. käyttölämpötila 70 °C
Min. varastointilämpötila -40 °C
Max. varastointilämpötila 80 °C
Kelan lisävalinta X (LED)
Hyväksynnät CCC, CE, CSA, Gost R, RoHS, UL
Taajuus 50 Hz
Eristysluokka EN60947 250 V (pollution 3, Group C)
IP-luokka IP40

Tiedostot

Mitat ja kytkennät

Tekniset kuvat

Tuotekuvaus

C10-releet ovat 1-napaisia ja pystyvät käsittelemään jopa 10 A AC1 kuormia



Releet tarjoavat erilaisia kosketinvaihtoehtoja, kuten:



- Standardikosketinta AgNi (hopea-nikkeli). käytetään yleisimmissä sovelluksissa kuten automaatio, pneumatiikka, lämmönhallinta, signaalien käsittely, tulo- ja lähtöreleet jne.



Standard kontakt C10.png






- Releet joissa on sulkeutuvat koskettimet, on suunniteltu erityisesti DC-kuormille. Koskettimella on 1 mm ilmaväli, joka parantaa katkaisukykyä. Releissä ei ole mekaanista indikointia, mutta niihin on saatavana lisävarusteena LED-indikointi, sammutus- ja napaisuusdiodi.



Normaly open kontakt C10.png






- Releitä joissa on kaksoiskosketin käytetään sovelluksissa, joissa ohjataan pieniä virtoja (esim. PLC-sovelluksissa). Releissä on kaksi kontaktia per kosketin luotettavuuden takaamiseksi. Koskettimissa on lisäksi vakiona 0,2 µ kultaus. Minimi kuorma koskettimille on 1 mA/5 V.



Tvilling kontakt C10.PNG





Tarvikkeet

Saatat olla kiinnostunut näistä



Äänitiedostot

Lisää luettavaa

Delcon releet referenssi
Asiakascase

Oikea relevalinta säästi aikaa ja rahaa

Ratkaisimme jatkuvat relehaasteet korkealaatuisen koneenrakennusteräksen valmistajan Ovakon tehtaassa. Lue jutustamme miten se tehtiin!

ComatRelecon push-in-relekannat
Tuoteuutiset

Comat Releco Push-In relekannat

Push-In-sarja mahdollistaa tehokkaimman tavan asentaa relekannat ohjauskaappeihin. ComatRelecon push-in-relekannat tarjoaa sinulle nopean ja helpon asennuksen sekä lisää tilaa ohjauskaapissa. Tämä säästää sekä aikaa että asennuskustannuksia.

Delcon CRA5-pistokantarele
Tuoteuutiset

Delcon CRA5: Tehokas ratkaisu DC-kuormien hallintaan

Delconin CRA5-pistokantarele mullistaa vaikeasti käsiteltävien DC-kuormien hallinnan. Tutustu lisää!

GN-puolijohdereleet
Tuoteuutiset

GN-sarjan"Comeback"

CROUZET palaa vuosikymmenen tauon jälkeen puolijohdereleiden valmistajaksi. Uudet Crouzet -puolijohdereleet valmistetaan Crouzetin kotimaassa Ranskassa.

Relekoulu3 - remanenssirele
Tuki

Relekoulu - osa 3

Relekoulun kolmas osa on ilmestynyt! Tällä kertaa aiheena remanenssirele. Lue ja opi!

Relekoulu 2 - oikea rele kuormalle
Tuki

Relekoulu - osa 2

Onko sivulla oikea rele ohjattavalle kuormalle? Lue Relekoulun osa 2!

Suosikit Tilausnumero: Kelateho Kelateho DC Kelajännite AC Kelajännite AC/DC Kelajännite DC Max. ylijännite UnX Max. päästöjännite Un Koskettimien lukumäärä Vaihtoehtoinen kosketin Kosketinmateriaali Jännitteenkatkaisukyky Virrankatkaisukyky Suositeltu kuorma min. Mekaaninen elinikä Syöksyvirta (20 ms) Päästöaika Päästö- + vetoaika Releen tyyppi Min. käyttölämpötila Max. käyttölämpötila Min. varastointilämpötila Max. varastointilämpötila Kelan lisävalinta Hyväksynnät Taajuus Eristysluokka EN60947 IP-luokka Hinta
IRC C10 teollisuusrele
Rele, 10 A, 1 CO, 12 V AC, LED
Tuotenumero:
C10A10X12A Kopioitu!
1,1 VA
12 V AC
1,1
0,1
1
Standardi
AgNi
250 V
10 A
10 mA / 10 V
AC:10 Mill./DC:20 Mill
30 A
5 ms
8 ms
Teollisuusrele
-40 °C
70 °C
-40 °C
80 °C
X (LED)
CCC, CE, CSA, Gost R, RoHS, UL
50 Hz
250 V (pollution 3, Group C)
IP40
IRC C10 teollisuusrele
Rele, 10 A, 1 CO, 24 V AC, LED
Tuotenumero:
C10A10X24A Kopioitu!
1,1 VA
24 V AC
1,1
0,1
1
Standardi
AgNi
250 V
10 A
10 mA / 10 V
AC:10 Mill./DC:20 Mill
30 A
5 ms
8 ms
Teollisuusrele
-40 °C
70 °C
-40 °C
80 °C
X (LED)
CCC, CE, CSA, Gost R, RoHS, UL
50 Hz
250 V (pollution 3, Group C)
IP40
IRC C10 teollisuusrele
Rele, 10 A, 1 CO, 115 V AC, LED
Tuotenumero:
C10A10X115A Kopioitu!
1,1 VA
115 V AC
1,1
0,1
1
Standardi
AgNi
250 V
10 A
10 mA / 10 V
AC:10 Mill./DC:20 Mill
30 A
5 ms
8 ms
Teollisuusrele
-40 °C
70 °C
-40 °C
80 °C
X (LED)
CCC, CE, CSA, Gost R, RoHS, UL
50 Hz
250 V (pollution 3, Group C)
IP40
IRC C10 teollisuusrele
Rele, 10 A, 1 CO, 230 V AC, LED
Tuotenumero:
C10A10X230A Kopioitu!
1,1 VA
230 V AC
1,1
0,1
1
Standardi
AgNi
250 V
10 A
10 mA / 10 V
AC:10 Mill./DC:20 Mill
30 A
5 ms
8 ms
Teollisuusrele
-40 °C
70 °C
-40 °C
80 °C
X (LED)
CCC, CE, CSA, Gost R, RoHS, UL
50 Hz
250 V (pollution 3, Group C)
IP40
IRC C10 teollisuusrele
Rele, 10 A, 1 CO, 230 V AC, RC-suoja
Tuotenumero:
C10A10R230A Kopioitu!
1,1 VA
230 V AC
1,1
0,1
1
Standardi
AgNi
250 V
10 A
10 mA / 10 V
AC:10 Mill./DC:20 Mill
30 A
5 ms
8 ms
Teollisuusrele
-40 °C
70 °C
-40 °C
80 °C
RC (RC-suoja)
CCC, CE, CSA, Gost R, RoHS, UL
50 Hz
250 V (pollution 3, Group C)
IP40
IRC C10 teollisuusrele
Rele, 10 A, 1 CO, 6 V DC, LED
Tuotenumero:
C10A10X6D Kopioitu!
0,7 W
6 V DC
1,1
0,1
1
Standardi
AgNi
250 V
10 A
10 mA / 10 V
AC:10 Mill./DC:20 Mill
30 A
5 ms
8 ms
Teollisuusrele
-40 °C
70 °C
-40 °C
80 °C
X (LED)
CCC, CE, CSA, Gost R, RoHS, UL
50 Hz
250 V (pollution 3, Group C)
IP40
IRC C10 teollisuusrele
Rele, 10 A, 1 CO, 12 V DC, LED
Tuotenumero:
C10A10X12D Kopioitu!
0,7 W
12 V DC
1,1
0,1
1
Standardi
AgNi
250 V
10 A
10 mA / 10 V
AC:10 Mill./DC:20 Mill
30 A
5 ms
8 ms
Teollisuusrele
-40 °C
70 °C
-40 °C
80 °C
X (LED)
CCC, CE, CSA, Gost R, RoHS, UL
50 Hz
250 V (pollution 3, Group C)
IP40
IRC C10 teollisuusrele
Rele, 10 A, 1 CO, 24 V DC, LED
Tuotenumero:
C10A10X24D Kopioitu!
0,7 W
24 V DC
1,1
0,1
1
Standardi
AgNi
250 V
10 A
10 mA / 10 V
AC:10 Mill./DC:20 Mill
30 A
5 ms
8 ms
Teollisuusrele
-40 °C
70 °C
-40 °C
80 °C
X (LED)
CCC, CE, CSA, Gost R, RoHS, UL
50 Hz
250 V (pollution 3, Group C)
IP40
IRC C10 teollisuusrele
Rele, 10 A, 1 CO, 48 V DC, LED
Tuotenumero:
C10A10X48D Kopioitu!
0,7 W
48 V DC
1,1
0,1
1
Standardi
AgNi
250 V
10 A
10 mA / 10 V
AC:10 Mill./DC:20 Mill
30 A
5 ms
8 ms
Teollisuusrele
-40 °C
70 °C
-40 °C
80 °C
X (LED)
CCC, CE, CSA, Gost R, RoHS, UL
50 Hz
250 V (pollution 3, Group C)
IP40
IRC C10 teollisuusrele
Rele, 10 A, 1 CO, 110 V DC, LED
Tuotenumero:
C10A10X110D Kopioitu!
0,7 W
110 V DC
1,1
0,1
1
Standardi
AgNi
250 V
10 A
10 mA / 10 V
AC:10 Mill./DC:20 Mill
30 A
5 ms
8 ms
Teollisuusrele
-40 °C
70 °C
-40 °C
80 °C
X (LED)
CCC, CE, CSA, Gost R, RoHS, UL
50 Hz
250 V (pollution 3, Group C)
IP40
IRC C10 teollisuusrele
Rele, 10 A, 1 CO, 12 V DC, LED, samm./nap.diodi
Tuotenumero:
C10A10FX12D Kopioitu!
1,1 VA
0,7 W
12 V DC
1,1
0,1
1
Standardi
AgNi
250 V
10 A
10 mA / 10 V
AC:10 Mill./DC:20 Mill
30 A
5 ms
8 ms
Teollisuusrele
-40 °C
70 °C
-40 °C
80 °C
FX (sammutusdioid + napaisuussuoja + LED)
CCC, CE, CSA, Gost R, RoHS, UL
50 Hz
250 V (pollution 3, Group C)
IP40
IRC C10 teollisuusrele
Rele, 10 A, 1 CO, 24 V DC, LED, samm./nap.diodi
Tuotenumero:
C10A10FX24D Kopioitu!
0,7 W
24 V DC
1,1
0,1
1
Standardi
AgNi
250 V
10 A
10 mA / 10 V
AC:10 Mill./DC:20 Mill
30 A
5 ms
8 ms
Teollisuusrele
-40 °C
70 °C
-40 °C
80 °C
FX (sammutusdioid + napaisuussuoja + LED)
CCC, CE, CSA, Gost R, RoHS, UL
50 Hz
250 V (pollution 3, Group C)
IP40
IRC C10 teollisuusrele
Rele, 10 A, 1 CO, 110 V DC, LED, samm./nap.diodi
Tuotenumero:
C10A10FX110D Kopioitu!
0,7 W
110 V DC
1,1
0,1
1
Standardi
AgNi
250 V
10 A
10 mA / 10 V
AC:10 Mill./DC:20 Mill
30 A
5 ms
8 ms
Teollisuusrele
-40 °C
70 °C
-40 °C
80 °C
FX (sammutusdioid + napaisuussuoja + LED)
CCC, CE, CSA, Gost R, RoHS, UL
50 Hz
250 V (pollution 3, Group C)
IP40
IRC C10 teollisuusrele
Rele, 10 A, 1 CO, 24 V AC/DC, LED
Tuotenumero:
C10A10BX24AD Kopioitu!
1,1 VA
0,7 W
24 V AC/DC
1,1
0,1
1
Standardi
AgNi
250 V
10 A
10 mA / 10 V
AC:10 Mill./DC:20 Mill
30 A
5 ms
8 ms
Teollisuusrele
-40 °C
70 °C
-40 °C
80 °C
BX (AC/DC-kela, tasasuuntaussilta)
CCC, CE, CSA, Gost R, RoHS, UL
50 Hz
250 V (pollution 3, Group C)
IP40
IRC C10 teollisuusrele
Rele, 10 A, 1 CO, 48 V AC/DC, LED
Tuotenumero:
C10A10BX48AD Kopioitu!
1,1 VA
0,7 W
48 V AC/DC
1,1
0,1
1
Standardi
AgNi
250 V
10 A
10 mA / 10 V
AC:10 Mill./DC:20 Mill
30 A
5 ms
8 ms
Teollisuusrele
-40 °C
70 °C
-40 °C
80 °C
BX (AC/DC-kela, tasasuuntaussilta)
CCC, CE, CSA, Gost R, RoHS, UL
50 Hz
250 V (pollution 3, Group C)
IP40
IRC C10 teollisuusrele
Rele, 10 A, 1 NO, 1 mm ilmaväli, 24 V DC
Tuotenumero:
C10G1024D Kopioitu!
0,7 W
24 V DC
1,1
0,1
1
Sulkeutuva kosketin
AgNi
250 V
10 A
10 mA / 10 V
AC:10 Mill./DC:20 Mill
30 A
8 ms
8 ms
Teollisuusrele
-40 °C
70 °C
-40 °C
80 °C
CCC, CE, RoHS, UL, Gost R
50 Hz
250 V (pollution 3, Group C)
IP40
IRC C10 teollisuusrele
Rele, 10 A, 1 NO, 1 mm ilmaväli, 24 V DC, LED
Tuotenumero:
C10G10X24D Kopioitu!
0,7 W
24 V DC
1,1
0,1
1
Sulkeutuva kosketin
AgNi
250 V
10 A
10 mA / 10 V
AC:10 Mill./DC:20 Mill
30 A
8 ms
8 ms
Teollisuusrele
-40 °C
70 °C
-40 °C
80 °C
X (LED)
CCC, CE, RoHS, UL, Gost R
50 Hz
250 V (pollution 3, Group C)
IP40
IRC C10 teollisuusrele
Rele, 10 A, 1 NO, 1 mm ilmaväli, 110 V DC, LED
Tuotenumero:
C10G10X110D Kopioitu!
0,7 W
110 V DC
1,1
0,1
1
Sulkeutuva kosketin
AgNi
250 V
10 A
10 mA / 10 V
AC:10 Mill./DC:20 Mill
30 A
8 ms
8 ms
Teollisuusrele
-40 °C
70 °C
-40 °C
80 °C
X (LED)
CCC, CE, RoHS, UL, Gost R
50 Hz
250 V (pollution 3, Group C)
IP40
IRC C10 teollisuusrele
Rele, 6 A, 1 CO haarukka, 115 V AC, Au, LED
Tuotenumero:
C10T13X115A Kopioitu!
1,1 VA
115 V AC
1,1
0,1
1
Kaksoiskosketin
AgNi + 3 µ Au
250 V
6 A
1 mA / 5 V
AC:10 Mill./DC:20 Mill
15 A
5 ms
8 ms
Teollisuusrele
-40 °C
70 °C
-40 °C
80 °C
X (LED)
CCC, CE, CSA US, RoHS, UL, Gost R
50 Hz
250 V (pollution 3, Group C)
IP40
IRC C10 teollisuusrele
Rele, 6 A, 1 CO haarukka, 230 V AC, Au, LED
Tuotenumero:
C10T13X230A Kopioitu!
1,1 VA
230 V AC
1,1
0,1
1
Kaksoiskosketin
AgNi + 3 µ Au
250 V
6 A
1 mA / 5 V
AC:10 Mill./DC:20 Mill
15 A
5 ms
8 ms
Teollisuusrele
-40 °C
70 °C
-40 °C
80 °C
X (LED)
CCC, CE, CSA US, RoHS, UL, Gost R
50 Hz
250 V (pollution 3, Group C)
IP40
IRC C10 teollisuusrele
Rele, 6 A, 1 CO haarukka, 24 V DC, Au, LED
Tuotenumero:
C10T13X24D Kopioitu!
0,7 W
24 V DC
1,1
0,1
1
Kaksoiskosketin
AgNi + 3 µ Au
250 V
6 A
1 mA / 5 V
AC:10 Mill./DC:20 Mill
15 A
5 ms
8 ms
Teollisuusrele
-40 °C
70 °C
-40 °C
80 °C
X (LED)
CCC, CE, CSA US, RoHS, UL, Gost R
50 Hz
250 V (pollution 3, Group C)
IP40
IRC C10 teollisuusrele
Rele, 6 A, 1 CO haarukka, 48 V DC, Au, LED
Tuotenumero:
C10T13X48D Kopioitu!
0,7 W
48 V DC
1,1
0,1
1
Kaksoiskosketin
AgNi + 3 µ Au
250 V
6 A
1 mA / 5 V
AC:10 Mill./DC:20 Mill
15 A
5 ms
8 ms
Teollisuusrele
-40 °C
70 °C
-40 °C
80 °C
X (LED)
CCC, CE, CSA US, RoHS, UL, Gost R
50 Hz
250 V (pollution 3, Group C)
IP40
IRC C10 teollisuusrele
Rele, 6 A, 1 CO haarukka, 110 V DC, Au, LED
Tuotenumero:
C10T13X110D Kopioitu!
0,7 W
110 V DC
1,1
0,1
1
Kaksoiskosketin
AgNi + 3 µ Au
250 V
6 A
1 mA / 5 V
AC:10 Mill./DC:20 Mill
15 A
5 ms
8 ms
Teollisuusrele
-40 °C
70 °C
-40 °C
80 °C
X (LED)
CCC, CE, CSA US, RoHS, UL, Gost R
50 Hz
250 V (pollution 3, Group C)
IP40
IRC C10 teollisuusrele
Rele, 6 A, 1 CO haarukka, 24 V AC/DC, Au, LED
Tuotenumero:
C10T13BX24AD Kopioitu!
1,1 VA
0,7 W
24 V AC/DC
1,1
0,1
1
Kaksoiskosketin
AgNi + 3 µ Au
250 V
6 A
1 mA / 5 V
AC:10 Mill./DC:20 Mill
15 A
5 ms
8 ms
Teollisuusrele
-40 °C
70 °C
-40 °C
80 °C
BX (AC/DC-kela, tasasuuntaussilta)
CCC, CE, CSA US, RoHS, UL, Gost R
50 Hz
250 V (pollution 3, Group C)
IP40
IRC C10 teollisuusrele
Rele, 6 A, 1 CO haarukka, 48 V AC/DC, Au, LED
Tuotenumero:
C10T13BX48AD Kopioitu!
1,1 VA
0,7 W
48 V AC/DC
1,1
0,1
1
Kaksoiskosketin
AgNi + 3 µ Au
250 V
6 A
1 mA / 5 V
AC:10 Mill./DC:20 Mill
15 A
5 ms
8 ms
Teollisuusrele
-40 °C
70 °C
-40 °C
80 °C
BX (AC/DC-kela, tasasuuntaussilta)
CCC, CE, CSA US, RoHS, UL, Gost R
50 Hz
250 V (pollution 3, Group C)
IP40
IRC C10 teollisuusrele
Rele, 10 A, 1 CO, 24 V DC, Au, LED
Tuotenumero:
C10A18X24D Kopioitu!
(3582357) Kopioitu!
0,7 W
24 V DC
1,1
0,1
1
Standardi
AgNi + 3 µ Au
250 V
10 A
5 mA / 5 V
AC:10 Mill./DC:20 Mill
30 A
5 ms
8 ms
Teollisuusrele
-40 °C
70 °C
-40 °C
80 °C
X (LED)
CCC, CE, CSA, Gost R, RoHS, UL
50 Hz
250 V (pollution 3, Group C)
IP40
IRC C10 teollisuusrele
Rele, 10 A, 1 CO, 230 V AC, Au, LED
Tuotenumero:
C10A18X230A Kopioitu!
(3582361) Kopioitu!
1,1 VA
230 V AC
1,1
0,1
1
Standardi
AgNi + 3 µ Au
250 V
10 A
5 mA / 5 V
AC:10 Mill./DC:20 Mill
30 A
5 ms
8 ms
Teollisuusrele
-40 °C
70 °C
-40 °C
80 °C
X (LED)
CCC, CE, CSA, Gost R, RoHS, UL
50 Hz
250 V (pollution 3, Group C)
IP40

Valittu tuote

Valitse tuote listalta.

Teknisiä neuvoja

Markus Peltola

Tuotepäällikkö

+358403412487
Sähköposti
Asiakaspalvelu
Asiakaspalvelumme vastaa kysymyksiin ja etsii ratkaisut ongelmiin. Heille voit jättää myös tilauksesi.
+358207499499
Sähköposti
FAQ
+ Miten tullaan asiakkaaksenne?
Lue lisää
+ Olen sopinut puskurivarastosta, voinko tilata verkkokaupan kautta?
Lue lisää
+ Voiko samalla tilillä olla useita käyttäjiä?
Lue lisää
+ Voiko samassa tilauksessa olla useampia toimituspäiviä?
Lue lisää
+ Voiko tilauksen toimittaa väliaikaiseen toimitusosoitteeseen?
Lue lisää
Chatti
Tarvitsetko apua?
