CROUZET CONTROL

CROUZET 3-VAIHEISET 90 mm LEVEÄT PUOLIJOHDERELEET

Crouzetin 3-vaihe puolijohderele 3 x 25 A kuormille, integroidulla jäähdytyslevyllä.



Releissä on pienemmät jännitehäviöt, jolloin lämmöntuotanto jäähdytyslevyyn pienenee.



Ruuviliitännät on suojattu- katso kuvat alla!

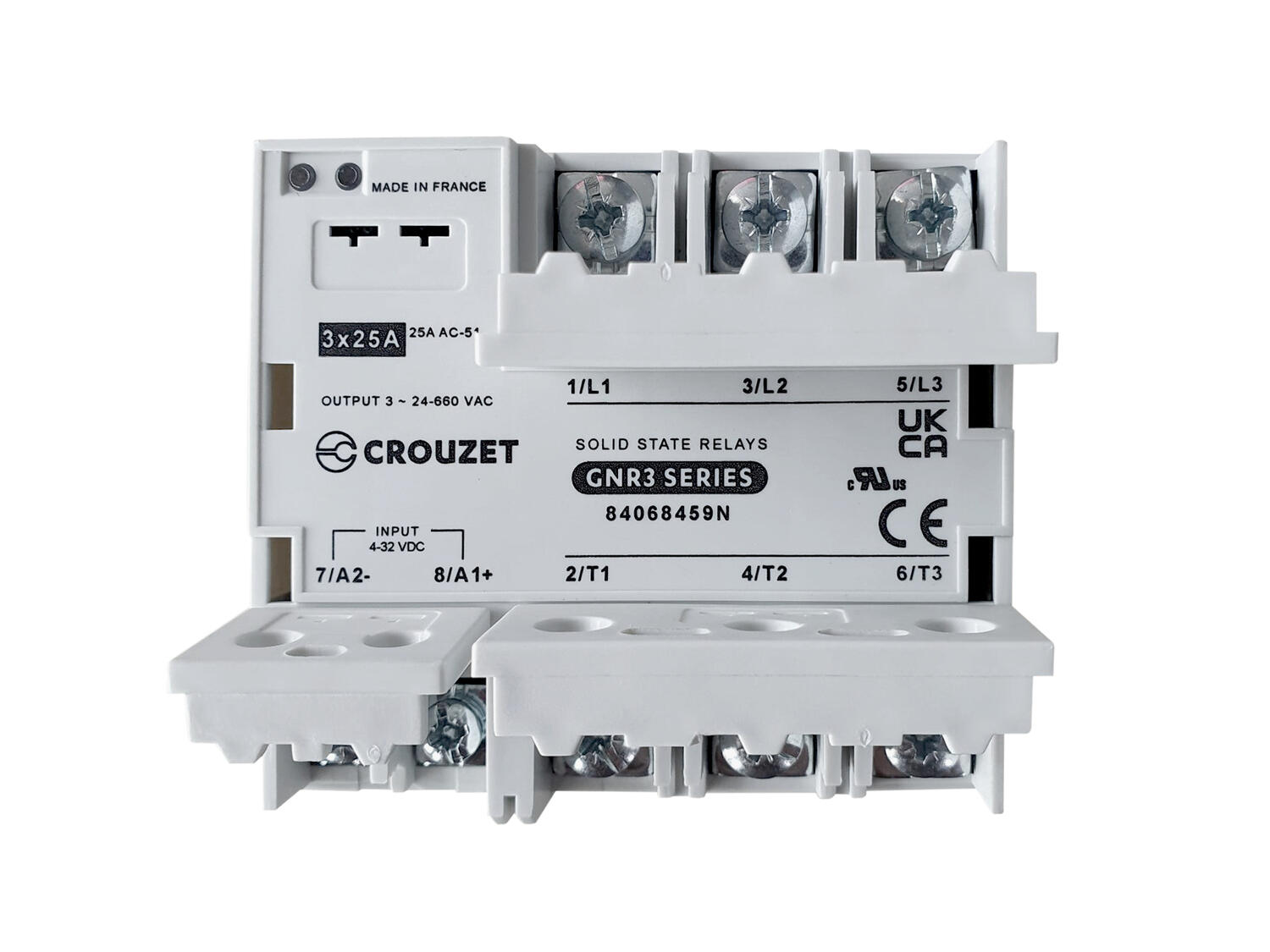

Crouzet 3-vaiheiset 90 mm leveät puolijohdereleet, avoin lukko

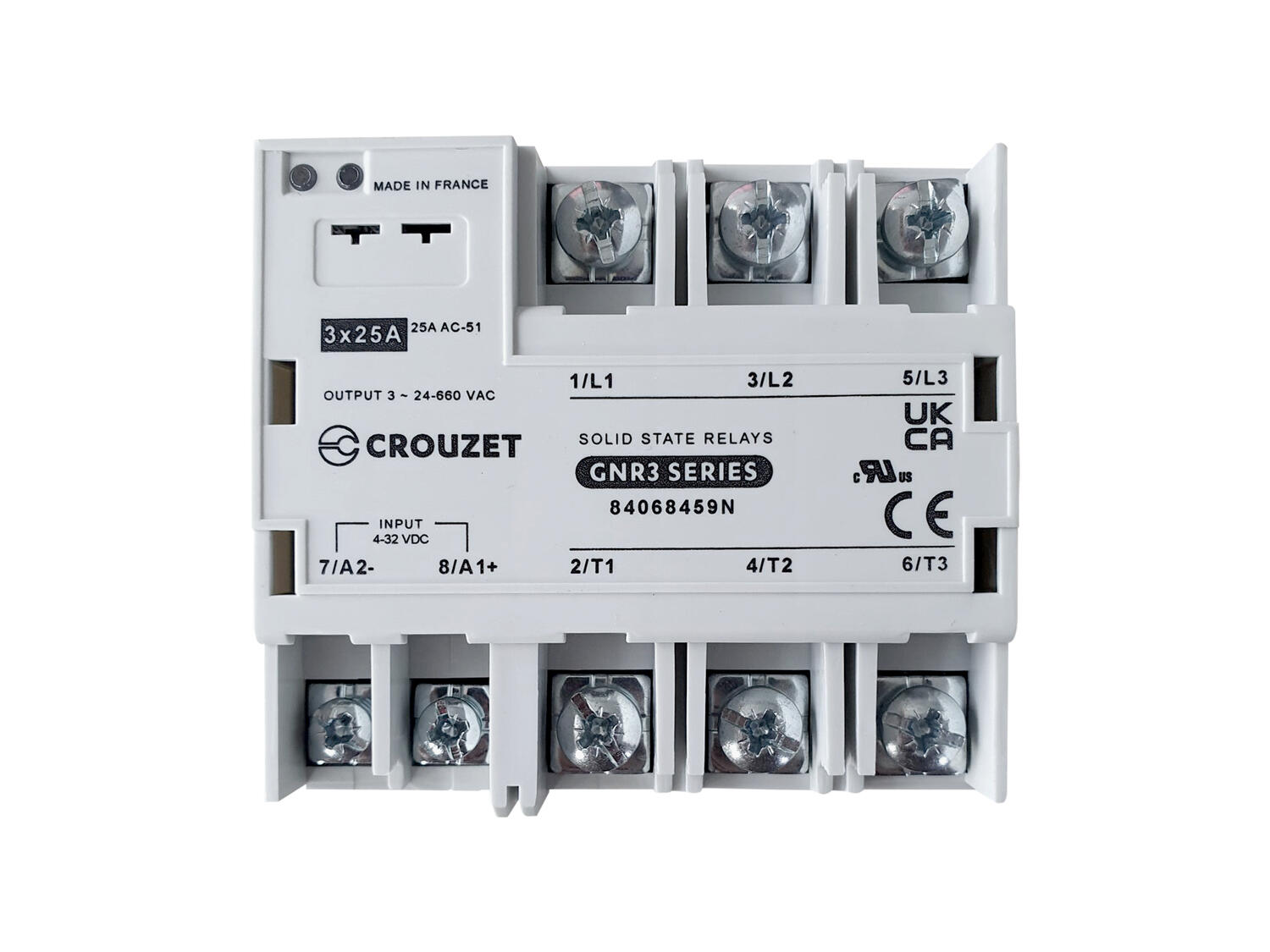

Crouzet 3-vaiheiset 90 mm leveät puolijohdereleet







Lue lisää
  • 3 x 25 A AC
  • Integroitu jäähdytyslevy DIN-kiskoasennuksella
  • Nollavolttiaktivointi

Valitse tuote

Valitse tuote
Crouzet_Control_logo.eps

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Äänitiedostot

Valitse tuote

Tekniset tiedot

Tulo
Ohjausjännite 4-32V dc
Turn-off jännite 2V dc
Max. estosuunnan jännite -32V dc
LED osoitus tulosta Vihreä
Max. tulovirta 25 mA
Min. ohjausvirta (on-state) 20 mA
Min. turn-on jännite 4V dc

Lähtö
Napaluku 3
Max. on-state jännitehäviö 1.04V pk
Max. 1/2 jakso I²t sulakkeelle (A²s) 1404/1680
Max. off-state vuotovirta 1 mA rms
Suurin sallittu hetkellisjännite 1200 V pk
Yhden sekunnin syöksyvirta 165
Ulostulojännite 24-660V ac

*Invisible Heading*
Ulostulovirta 25 A
Terminen resistanssi Junction to Case 0,55 °C/W

Yleiset tiedot
Asennus DIN-kiskoon
Leveys 89,8 mm
Syvyys 104,7 mm
Korkeus 98 mm
Hyväksynnät CE, cRUus, UKCA
Läpilyöntilujuus tulon ja lähdön välillä (50/60 Hz) 4000 V rms
Pohjalevyn materiaali Alumiini
Kotelon materiaali UL94 V-0
Käyttöympäristön lämpötila -40 … +80°C
Ympäristön lämpötila varastoinnissa -40 … +100°C
Paino 740 g

Tiedostot

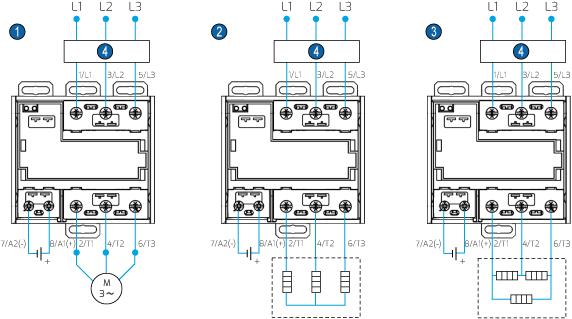

Mitat ja kytkennät

Tekniset kuvat

Tuotekuvaus

Crouzetin 3-vaihe puolijohderele 3 x 25 A kuormille, integroidulla jäähdytyslevyllä.



Releissä on pienemmät jännitehäviöt, jolloin lämmöntuotanto jäähdytyslevyyn pienenee.



Ruuviliitännät on suojattu- katso kuvat alla!

Crouzet 3-vaiheiset 90 mm leveät puolijohdereleet, avoin lukko

Crouzet 3-vaiheiset 90 mm leveät puolijohdereleet







Tarvikkeet



Äänitiedostot

Lisää luettavaa

Delcon releet referenssi
Asiakascase

Oikea relevalinta säästi aikaa ja rahaa

Ratkaisimme jatkuvat relehaasteet korkealaatuisen koneenrakennusteräksen valmistajan Ovakon tehtaassa. Lue jutustamme miten se tehtiin!

ComatRelecon push-in-relekannat
Tuoteuutiset

Comat Releco Push-In relekannat

Push-In-sarja mahdollistaa tehokkaimman tavan asentaa relekannat ohjauskaappeihin. ComatRelecon push-in-relekannat tarjoaa sinulle nopean ja helpon asennuksen sekä lisää tilaa ohjauskaapissa. Tämä säästää sekä aikaa että asennuskustannuksia.

Delcon CRA5-pistokantarele
Tuoteuutiset

Delcon CRA5: Tehokas ratkaisu DC-kuormien hallintaan

Delconin CRA5-pistokantarele mullistaa vaikeasti käsiteltävien DC-kuormien hallinnan. Tutustu lisää!

GN-puolijohdereleet
Tuoteuutiset

GN-sarjan"Comeback"

CROUZET palaa vuosikymmenen tauon jälkeen puolijohdereleiden valmistajaksi. Uudet Crouzet -puolijohdereleet valmistetaan Crouzetin kotimaassa Ranskassa.

Relekoulu3 - remanenssirele
Tuki

Relekoulu - osa 3

Relekoulun kolmas osa on ilmestynyt! Tällä kertaa aiheena remanenssirele. Lue ja opi!

Relekoulu 2 - oikea rele kuormalle
Tuki

Relekoulu - osa 2

Onko sivulla oikea rele ohjattavalle kuormalle? Lue Relekoulun osa 2!

Suosikit Tilausnumero: Ohjausjännite Turn-off jännite Max. estosuunnan jännite LED osoitus tulosta Max. tulovirta Min. ohjausvirta (on-state) Min. turn-on jännite Napaluku Max. on-state jännitehäviö Max. 1/2 jakso I²t sulakkeelle (A²s) Max. off-state vuotovirta Suurin sallittu hetkellisjännite Yhden sekunnin syöksyvirta Ulostulojännite Ulostulovirta Terminen resistanssi Junction to Case Asennus Leveys Syvyys Korkeus Hyväksynnät Läpilyöntilujuus tulon ja lähdön välillä (50/60 Hz) Pohjalevyn materiaali Kotelon materiaali Käyttöympäristön lämpötila Ympäristön lämpötila varastoinnissa Paino Hinta
Puolijohderele 3-vaiheinen 90 mm
Puolijohderele 3x25 A AC, DC-ohjaus, Nollavolttiaktivointi
Tuotenumero:
GNR25DCZH Kopioitu!
4-32V dc
2V dc
-32V dc
Vihreä
25 mA
20 mA
4V dc
3
1.04V pk
1404/1680
1 mA rms
1200 V pk
165
24-660V ac
25 A
0,55 °C/W
DIN-kiskoon
89,8 mm
104,7 mm
98 mm
CE, cRUus, UKCA
4000 V rms
Alumiini
UL94 V-0
-40 … +80°C
-40 … +100°C
740 g
Puolijohderele 3-vaiheinen 90 mm
Puolijohderele 3x25 A AC, AC-ohjaus, Nollavolttiaktivointi
Tuotenumero:
GNR25ACZH Kopioitu!
24-255 V AC/DC
2V ac/dc
Vihreä
7 mArms
5 mA (AC) / 4 mA (DC)
24V ac/dc
3
1.04V pk
1404/1680
1 mA rms
1200 V pk
165
24-660V ac
25 A
0,55 °C/W
DIN-kiskoon
89,8 mm
104,7 mm
98 mm
CE, cRUus, UKCA
4000 V rms
Alumiini
UL94 V-0
-40 … +80°C
-40 … +100°C
740 g
