GN-sarjan 1-vaihe puolijohdereleet 10-125 A AC -lähdöllä

CROUZET SSR GN CLASSIC

Puolijohdereleen käytön etuja

  • Pieni ohjausvirta
  • Rajoittamaton kytkentämäärä
  • Lyhyt vasteaika
  • Ei liikkuvia kuluvia osia
  • Yhteensopivuus digitaalipiirien kanssa
  • Nollavolttiaktivoinnin häiriöttömyys
  • Äänettömyys



Lue lisää
  • Yksivaiheinen puolijohderelesarja erillisillä jäähdytyslevyillä
  • Tyristorilähtö 24-280 V AC tai 48-660 V AC LED-osoituksella
  • Hyvä sisäänrakennettu häiriösuojaus
  • Perusmallit nollapistekytkeviä. Myös hetikytkeviä ja DC/DC-malleja saatavana
  • UL-hyväksyntä

Valitse tuote

Valitse tuote
Crouzet_Control_logo.eps

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Valitse tuote

Tekniset tiedot

Tulo
Ohjausjännite 4-32V dc
Turn-off jännite 1V dc
Max. estosuunnan jännite -32V dc
LED osoitus tulosta Vihreä
Max. tulovirta 14 mA
Min. ohjausvirta (on-state) 10 mA
Min. turn-on jännite 3V dc

Lähtö
Napaluku 1
Min. kuormitusvirta 5 mA rms
Max. kuormitusvirta 10 A rms
Max. on-state jännitehäviö 1.2V
Max. 1/2 jakso I²t sulakkeelle (A²s) 78/128
Max. off-state vuotovirta 1 mA rms
Suurin sallittu hetkellisjännite 600 V pk
Min. jäähdytyslevy nimellisvirralla (40 °C) 5,3 °C/W

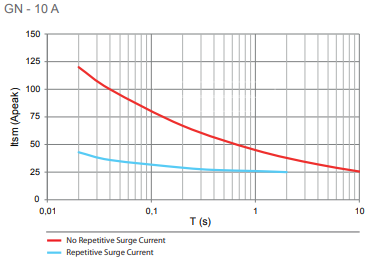

Yhden sekunnin syöksyvirta 45 A

*Invisible Heading*
Ulostulojännite 24-280V ac
Ulostulovirta 10 A
Terminen resistanssi Junction to Case 2,3 °C/W

Yleiset tiedot
Asennus Paneeliasennus
Leveys 44,5 mm
Syvyys 29,1 mm
Korkeus 59,4 mm
Hyväksynnät CE, cRUus, VDE
Läpilyöntilujuus tulon ja lähdön välillä (50/60 Hz) 4000 V rms
Pohjalevyn materiaali Alumiini
Kotelon materiaali UL94 V-0
Käyttölämpötila -40 ... +80°C
Varastointilämpötila -40 ... +100°C
Paino 80 g

Tiedostot

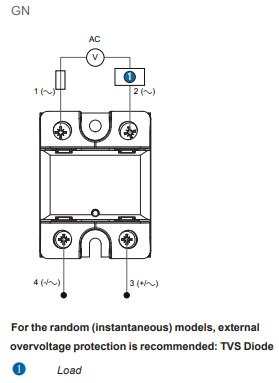

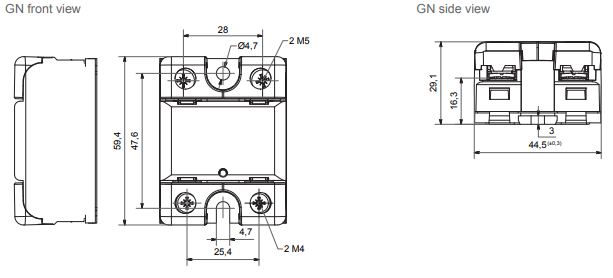

Mitat ja kytkennät

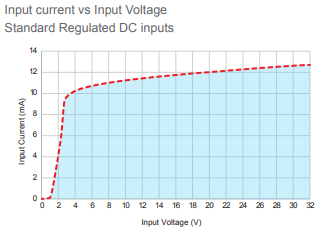

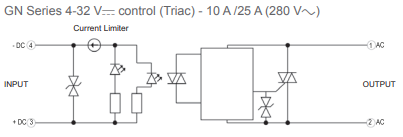

Tekniset kuvat

Tuotekuvaus

Puolijohdereleen käytön etuja

  • Pieni ohjausvirta
  • Rajoittamaton kytkentämäärä
  • Lyhyt vasteaika
  • Ei liikkuvia kuluvia osia
  • Yhteensopivuus digitaalipiirien kanssa
  • Nollavolttiaktivoinnin häiriöttömyys
  • Äänettömyys



Tarvikkeet

Saatat olla kiinnostunut näistä

Suosikit Tilausnumero: Ohjausjännite Turn-off jännite Max. estosuunnan jännite LED osoitus tulosta Max. tulovirta Min. ohjausvirta (on-state) Min. turn-on jännite Napaluku Min. kuormitusvirta Max. kuormitusvirta Max. on-state jännitehäviö Max. 1/2 jakso I²t sulakkeelle (A²s) Max. off-state vuotovirta Suurin sallittu hetkellisjännite Min. jäähdytyslevy nimellisvirralla (40 °C) Yhden sekunnin syöksyvirta Ulostulojännite Ulostulovirta Terminen resistanssi Junction to Case Asennus Leveys Syvyys Korkeus Hyväksynnät Läpilyöntilujuus tulon ja lähdön välillä (50/60 Hz) Pohjalevyn materiaali Kotelon materiaali Käyttölämpötila Varastointilämpötila Paino Hinta
GNR+-sarjan 1-vaihe puolijohdereleet
GN SSR 10A 24-280 VAC Out 4-32 VDC In ZC
Tuotenumero:
84137000N Kopioitu!
4-32V dc
1V dc
-32V dc
Vihreä
14 mA
10 mA
3V dc
1
5 mA rms
10 A rms
1.2V
78/128
1 mA rms
600 V pk
5,3 °C/W
45 A
24-280V ac
10 A
2,3 °C/W
Paneeliasennus
44,5 mm
29,1 mm
59,4 mm
CE, cRUus, VDE
4000 V rms
Alumiini
UL94 V-0
-40 ... +80°C
-40 ... +100°C
80 g
GNR+-sarjan 1-vaihe puolijohdereleet
GN SSR 25A 24-280 VAC Out 4-32 VDC In ZC
Tuotenumero:
84137010N Kopioitu!
4-32V dc
1V dc
-32V dc
Vihreä
14 mA
10 mA
3V dc
1
5 mA rms
25 A rms
1.23V
487/600
1 mA rms
600 V pk
1,3 °C/W
100 A
24-280V ac
25 A
1,7 °C/W
Paneeliasennus
44,5 mm
29,1 mm
59,4 mm
CE, cRUus, VDE
4000 V rms
Alumiini
UL94 V-0
-40 ... +80°C
-40 ... +100°C
80 g
GNR+-sarjan 1-vaihe puolijohdereleet
GN SSR 25A 24-280 VAC Out 20-265 VAC In ZC
Tuotenumero:
84137011N Kopioitu!
20-265V ac
5V ac/dc
Vihreä
10 mA
5 mA AC / 4 mA DC
18V ac/dc
1
5 mA rms
25 A rms
1.23V
487/600
1 mA rms
600 V pk
1,3 °C/W
100 A
24-280V ac
25 A
1,7 °C/W
Paneeliasennus
44,5 mm
29,1 mm
59,4 mm
CE, cRUus, VDE
4000 V rms
Alumiini
UL94 V-0
-40 ... +80°C
-40 ... +100°C
80 g
GNR+-sarjan 1-vaihe puolijohdereleet
GN SSR 25A 48-660 VAC Out 4-32 VDC In ZC
Tuotenumero:
84137110N Kopioitu!
4-32V dc
1V dc
-32V dc
Vihreä
14 mA
10 mA
3V dc
1
5 mA rms
25 A rms
1.25V
720/1250
1 mA rms
1200 V pk
2,08 °C/W
125 A
48-660V ac
25 A
0,55 °C/W
Paneeliasennus
44,5 mm
29,1 mm
59,4 mm
CE, cRUus, VDE
4000 V rms
Alumiini
UL94 V-0
-40 ... +80°C
-40 ... +100°C
80 g
GNR+-sarjan 1-vaihe puolijohdereleet
GN SSR 50A 48-660 VAC Out 4-32 VDC In ZC
Tuotenumero:
84137120N Kopioitu!
4-32V dc
1V dc
-32V dc
Vihreä
14 mA
10 mA
3V dc
1
5 mA rms
50 A rms
1.38V
2450/2800
1 mA rms
1200 V pk
0,84 °C/W
230 A
48-660V ac
50 A
0,4 °C/W
Paneeliasennus
44,5 mm
29,1 mm
59,4 mm
CE, cRUus, VDE
4000 V rms
Alumiini
UL94 V-0
-40 ... +80°C
-40 ... +100°C
80 g
GNR+-sarjan 1-vaihe puolijohdereleet
GN SSR 50A 48-660 VAC Out 20-265 VAC In ZC
Tuotenumero:
84137121N Kopioitu!
20-265V ac
5V ac/dc
Vihreä
10 mA
5 mA AC / 4 mA DC
18V ac/dc
1
5 mA rms
50 A rms
1.38V
2450/2800
1 mA rms
1200 V pk
0,84 °C/W
230 A
48-660V ac
50 A
0,4 °C/W
Paneeliasennus
44,5 mm
29,1 mm
59,4 mm
CE, cRUus, VDE
4000 V rms
Alumiini
UL94 V-0
-40 ... +80°C
-40 ... +100°C
80 g
GNR+-sarjan 1-vaihe puolijohdereleet
GN SSR 75A 48-660 VAC Out 4-32 VDC In ZC
Tuotenumero:
84137130N Kopioitu!
4-32V dc
1V dc
-32V dc
Vihreä
14 mA
10 mA
3V dc
1
5 mA rms
75 A rms
1.34V
6000/7200
1 mA rms
1200 V pk
0,52 °C/W
347 A
48-660V ac
75 A
0,3 °C/W
Paneeliasennus
44,5 mm
29,1 mm
59,4 mm
CE, cRUus, VDE
4000 V rms
Alumiini
UL94 V-0
-40 ... +80°C
-40 ... +100°C
80 g
GNR+-sarjan 1-vaihe puolijohdereleet
GN SSR 100A 48-660 VAC Out 4-32 VDC In ZC
Tuotenumero:
84137140N Kopioitu!
4-32V dc
1V dc
-32V dc
Vihreä
14 mA
10 mA
3V dc
1
5 mA rms
100 A rms
1.45V
6000/7200
1 mA rms
1200 V pk
0,23 °C/W
347 A
48-660V ac
100 A
0,3 °C/W
Paneeliasennus
44,5 mm
29,1 mm
59,4 mm
CE, cRUus, VDE
4000 V rms
Alumiini
UL94 V-0
-40 ... +80°C
-40 ... +100°C
80 g
GNR+-sarjan 1-vaihe puolijohdereleet
GN SSR 125A 48-660 VAC Out 4-32 VDC In ZC
Tuotenumero:
84137180N Kopioitu!
4-32V dc
1V dc
-32V dc
Vihreä
14 mA
10 mA
3V dc
1
5 mA rms
125 A rms
1.15V
20000/22000
1 mA rms
1200 V pk
0,29 °C/W
613 A
48-660V ac
125 A
0,25 °C/W
Paneeliasennus
44,5 mm
29,1 mm
59,4 mm
CE, cRUus, VDE
4000 V rms
Alumiini
UL94 V-0
-40 ... +80°C
-40 ... +100°C
80 g
