GND-sarjan 10 A ja 40 A puolijohdereleet DC-lähdöllä

Crouzet GND-sarjan DC-lähtöisissä puolijohdereleissä on kaksi mallia.

Molemmissa on 4-32 VDC ohjaus. 10 A mallissa on 5-200 VDC lähtö

ja 40 A mallissa 5-60 VDC.

 Releet asennetaan jäähdytyslevyyn ja niissä on sisäänrakennettu ylijännitesuojaus.

Lue lisää
  • DC-lähtö 10 A tai 40 A
  • Integroitu ylijännitesuojaus
  • Asennus jäähdytyslevyyn
  • LED-osoitus ohjauksesta

Valitse tuote

Valitse tuote
Crouzet_Control_logo.eps

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Äänitiedostot

Valitse tuote

Tekniset tiedot

Tulo
Ohjausjännite 4-32V dc
Turn-off jännite 1V dc
Max. estosuunnan jännite -32V dc
LED osoitus tulosta Vihreä

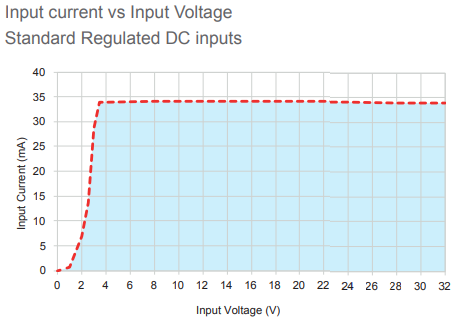

Max. tulovirta 35 mA
Min. ohjausvirta (on-state) 34 mA
Min. turn-on jännite 3.5V dc

Lähtö
Napaluku 1
Min. kuormitusvirta 5 mA rms
Max. kuormitusvirta 20 A rms
Max. on-state jännitehäviö 0.97V pk
Max. off-state vuotovirta 3 mA rms
Suurin sallittu hetkellisjännite 200 V pk
Min. jäähdytyslevy nimellisvirralla (40 °C) 3,4 °C/W

*Invisible Heading*
Ulostulojännite 5-200V dc
Ulostulovirta 10 A
Terminen resistanssi Junction to Case 0,66 °C/W

Yleiset tiedot
Asennus Paneeliasennus
Leveys 44,5 mm
Syvyys 29,1 mm
Korkeus 59,4 mm
Hyväksynnät CE, cRUus
Pohjalevyn materiaali Alumiini
Kotelon materiaali UL94 V-0
Käyttöympäristön lämpötila -25 ... +90°C
Ympäristön lämpötila varastoinnissa -40 ... +100°C
Paino 80 g

Tiedostot

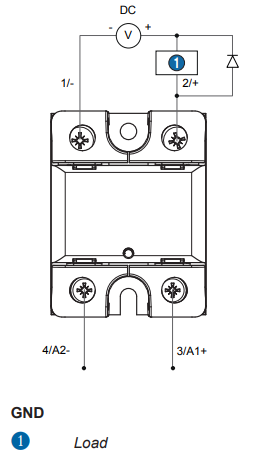

Mitat ja kytkennät

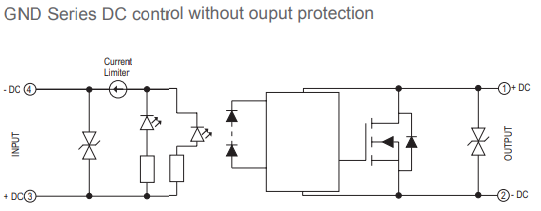

Tekniset kuvat

Tuotekuvaus

Crouzet GND-sarjan DC-lähtöisissä puolijohdereleissä on kaksi mallia.

Molemmissa on 4-32 VDC ohjaus. 10 A mallissa on 5-200 VDC lähtö

ja 40 A mallissa 5-60 VDC.

 Releet asennetaan jäähdytyslevyyn ja niissä on sisäänrakennettu ylijännitesuojaus.

Tarvikkeet



Äänitiedostot

Lisää luettavaa

Delcon releet referenssi
Asiakascase

Oikea relevalinta säästi aikaa ja rahaa

Ratkaisimme jatkuvat relehaasteet korkealaatuisen koneenrakennusteräksen valmistajan Ovakon tehtaassa. Lue jutustamme miten se tehtiin!

ComatRelecon push-in-relekannat
Tuoteuutiset

Comat Releco Push-In relekannat

Push-In-sarja mahdollistaa tehokkaimman tavan asentaa relekannat ohjauskaappeihin. ComatRelecon push-in-relekannat tarjoaa sinulle nopean ja helpon asennuksen sekä lisää tilaa ohjauskaapissa. Tämä säästää sekä aikaa että asennuskustannuksia.

Delcon CRA5-pistokantarele
Tuoteuutiset

Delcon CRA5: Tehokas ratkaisu DC-kuormien hallintaan

Delconin CRA5-pistokantarele mullistaa vaikeasti käsiteltävien DC-kuormien hallinnan. Tutustu lisää!

GN-puolijohdereleet
Tuoteuutiset

GN-sarjan"Comeback"

CROUZET palaa vuosikymmenen tauon jälkeen puolijohdereleiden valmistajaksi. Uudet Crouzet -puolijohdereleet valmistetaan Crouzetin kotimaassa Ranskassa.

Relekoulu3 - remanenssirele
Tuki

Relekoulu - osa 3

Relekoulun kolmas osa on ilmestynyt! Tällä kertaa aiheena remanenssirele. Lue ja opi!

Relekoulu 2 - oikea rele kuormalle
Tuki

Relekoulu - osa 2

Onko sivulla oikea rele ohjattavalle kuormalle? Lue Relekoulun osa 2!

Suosikit Tilausnumero: Ohjausjännite Turn-off jännite Max. estosuunnan jännite LED osoitus tulosta Max. tulovirta Min. ohjausvirta (on-state) Min. turn-on jännite Napaluku Min. kuormitusvirta Max. kuormitusvirta Max. on-state jännitehäviö Max. off-state vuotovirta Suurin sallittu hetkellisjännite Min. jäähdytyslevy nimellisvirralla (40 °C) Ulostulojännite Ulostulovirta Terminen resistanssi Junction to Case Asennus Leveys Syvyys Korkeus Hyväksynnät Pohjalevyn materiaali Kotelon materiaali Käyttöympäristön lämpötila Ympäristön lämpötila varastoinnissa Paino Hinta
GND Series.png
GND SSR 10A 5-200 VDC out 4-32 VDC in
Tuotenumero:
84137850N Kopioitu!
4-32V dc
1V dc
-32V dc
Vihreä
35 mA
34 mA
3.5V dc
1
5 mA rms
20 A rms
0.97V pk
3 mA rms
200 V pk
3,4 °C/W
5-200V dc
10 A
0,66 °C/W
Paneeliasennus
44,5 mm
29,1 mm
59,4 mm
CE, cRUus
Alumiini
UL94 V-0
-25 ... +90°C
-40 ... +100°C
80 g
GND Series.png
GND SSR 40A 5-60 VDC out 4-32 VDC in
Tuotenumero:
84137870N Kopioitu!
4-32V dc
1V dc
-32V dc
Vihreä
35 mA
34 mA
3.5V dc
1
5 mA rms
40 A rms
1.05V pk
3 mA rms
100 V pk
1,15 °C/W
5-60V dc
40 A
0,9 °C/W
Paneeliasennus
44,5 mm
29,1 mm
59,4 mm
CE, cRUus
Alumiini
UL94 V-0
-25 ... +90°C
-40 ... +100°C
80 g
