ELCO

SAP-/SDP-sarja, puolijohderele 4 A AC/10 A DC, 6,5 mm leveä DIN-kiskoon

Elcon 6,5 mm leveä puolijohderele pienille AC- tai DC-kuormille. Ohjausjännite on laaja 5-32 V DC.
AC-versio on nollapistekytkevä, mikä vähentää kytkentähäiriöitä. Siinä on myös RC-suodatin.
Molemmissa malleissa on itsestään resetoituva ylikuormitus- ja ylilämpösuoja. 10 A DC-mallissa on lisäksi ON/OFF-kytkimellä resetoitava oikosulkusuoja.
Punaisen ON/OFF-kytkimen ollessa alhaalla (keltaisen LEDin puolella) ohjaus on katkaistu.

Ohjausjännitteessä ei ole määrättyä napaisuutta. Keltainen LED kertoo ohjausjännitteestä ja vihreä LED lähdöstä. Molempien LEDien palaessa sekä ohjaus että lähtö ovat OK.

Lue lisää
  • 4 A AC / 10 A DC
  • Lähtöjännite 12-275 V AC tai 6-36 V DC
  • Leveys 6,5 mm
  • LED indikointi ohjauksesta

Valitse tuote

Valitse tuote
ELCO.eps

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Valitse tuote

Tekniset tiedot

Tulo
Min. ohjausjännite DC 5 V
Max. ohjausjännite DC 30 V
Max. ohjausvirta 23 mA
Sisäinen virrankulutus 4 mA
Päästöjännite 4,5 V

Lähtö
Napaluku 1
Koskettimet Sulkeutuva
Puolijohde Triac
Max. kuormitusvirta AC 4 A
Max. lähtöjännite AC 275 V
Min. lähtöjännite AC 12 V
I2t-arvo 36 A²s
Min. kuormitusvirta 50 mA

*Invisible Heading*
Jännitehäviö Imax 1,2 V
Päästöaika 10 ms
Kytkentäaika 10 ms
Vuotovirta 1 mA
Nollapistekytkevä Kyllä
Huippujännite (ei toistuva) 600 V

Yleiset tiedot
Leveys 6,5 mm
Min. käyttölämpötila -20 °C
Max. käyttölämpötila 80 °C
Min. varastointilämpötila -40 °C
Max. varastointilämpötila 100 °C
Paino 40 g

Tiedostot

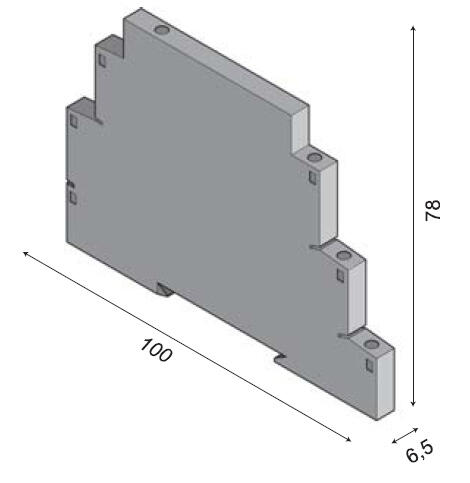

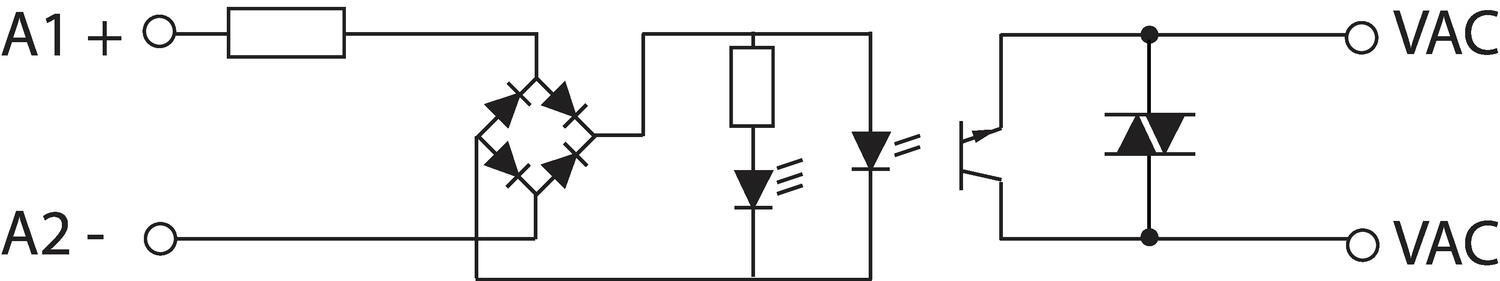

Mitat ja kytkennät

Tekniset kuvat

Tuotekuvaus

Elcon 6,5 mm leveä puolijohderele pienille AC- tai DC-kuormille. Ohjausjännite on laaja 5-32 V DC.
AC-versio on nollapistekytkevä, mikä vähentää kytkentähäiriöitä. Siinä on myös RC-suodatin.
Molemmissa malleissa on itsestään resetoituva ylikuormitus- ja ylilämpösuoja. 10 A DC-mallissa on lisäksi ON/OFF-kytkimellä resetoitava oikosulkusuoja.
Punaisen ON/OFF-kytkimen ollessa alhaalla (keltaisen LEDin puolella) ohjaus on katkaistu.

Ohjausjännitteessä ei ole määrättyä napaisuutta. Keltainen LED kertoo ohjausjännitteestä ja vihreä LED lähdöstä. Molempien LEDien palaessa sekä ohjaus että lähtö ovat OK.

Tarvikkeet

Lisää luettavaa

ComatRelecon push-in-relekannat
Tuoteuutiset

Comat Releco Push-In relekannat

Push-In-sarja mahdollistaa tehokkaimman tavan asentaa relekannat ohjauskaappeihin. ComatRelecon push-in-relekannat tarjoaa sinulle nopean ja helpon asennuksen sekä lisää tilaa ohjauskaapissa. Tämä säästää sekä aikaa että asennuskustannuksia.

Delcon CRA5-pistokantarele
Tuoteuutiset

Delcon CRA5: Tehokas ratkaisu DC-kuormien hallintaan

Delconin CRA5-pistokantarele mullistaa vaikeasti käsiteltävien DC-kuormien hallinnan. Tutustu lisää!

GN-puolijohdereleet
Tuoteuutiset

GN-sarjan"Comeback"

CROUZET palaa vuosikymmenen tauon jälkeen puolijohdereleiden valmistajaksi. Uudet Crouzet -puolijohdereleet valmistetaan Crouzetin kotimaassa Ranskassa.

Relekoulu3 - remanenssirele
Tuki

Relekoulu - osa 3

Relekoulun kolmas osa on ilmestynyt! Tällä kertaa aiheena remanenssirele. Lue ja opi!

Relekoulu 2 - oikea rele kuormalle
Tuki

Relekoulu - osa 2

Onko sivulla oikea rele ohjattavalle kuormalle? Lue Relekoulun osa 2!

Relekoulu 1 - kaksoiskosketin
Tuki

Relekoulu - osa 1

Erottaisitko kaksoiskoskettimen normaalista koskettimesta ensi vilkaisulla? Aloita ensimmäinen oppitunti!

Suosikit Tilausnumero: Min. ohjausjännite DC Max. ohjausjännite DC Min. ohjausvirta Max. ohjausvirta Sisäinen virrankulutus Päästöjännite Napaluku Koskettimet Puolijohde Max. kuormitusvirta AC Kuormavirta DC max. Max. lähtöjännite AC Min. lähtöjännite AC Max. lähtöjännite DC Min. lähtöjännite DC I2t-arvo Min. kuormitusvirta Jännitehäviö Imax Päästöaika Päästöaika Kytkentäaika Kytkentäaika Vuotovirta Nollapistekytkevä Huippujännite (ei toistuva) Peak current Leveys IP-luokka Eristysjännite in/out Min. käyttölämpötila Max. käyttölämpötila Min. varastointilämpötila Max. varastointilämpötila Paino Hinta
SAP-04240A
Puolijohderele 4 A AC / 12-275 V AC, 6,5mm/ohjaus 5-32 V DC
Tuotenumero:
SAP-04240A Kopioitu!
5 V
30 V
23 mA
4 mA
4,5 V
1
Sulkeutuva
Triac
4 A
275 V
12 V
36 A²s
50 mA
1,2 V
10 ms
10 ms
1 mA
Kyllä
600 V
6,5 mm
-20 °C
80 °C
-40 °C
100 °C
40 g
SAP-04240A
Puolijohderele 10 A DC/5,5-36 V DC, 6,5 mm/ohjaus 5-32 V DC
Tuotenumero:
SDP-1024A Kopioitu!
5 V
32 V
3 mA
34 mA
4,5 V
1
Sulkeutuva
MosFet
10 A
35 V
6 V
1 mA
0,4 V
400 µs
200 µs
100 µA
36 V
40
6,5 mm
IP20
2500 V
-20 °C
80 °C
-40 °C
100 °C
40 g
