ELCO

SSR370H-sarjan 3-vaiheinen puolijohderele, 10-40 A AC

SSR370H-sarjan releet ovat kompakteja sisältäen integroidun jäähdytyslevyn ja DIN-kiskokiinnikkeen.
Sarjaan kuuluu 10A, (20A), 25 A ja 40 A AC mallit. Ne on suojattu sisäänrakennetuilla varistoreilla.

Releet ovat DC-ohjattuja, nollavolttikytkentäisiä ja tarkoitettu resistiivisille kuormille.

Ohjausjänniteliitin on releen päällä.



KUORMITETTAVUUS



Malli

Maksimivirta/keskuksen lämpötila

20 °C

40 °C

60 °C

80 °C



SSR370H-10600

10 A

10 A

7 A

4 A



SSR370H-20600

23 A

20 A

15 A

10 A



SSR370H-25600

30 A

25 A

19 A

13 A



SSR370H-40600

40 A

40 A

28 A

18 A









Lue lisää
  • 3 x 10-40 A AC
  • Integroitu jäähdytyslevy
  • DIN-kiskoasennus
  • Nollavolttiaktivointi

Valitse tuote

Valitse tuote
ELCO.eps

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Valitse tuote

Tekniset tiedot

Tulo
Min. ohjausjännite DC 4 V
Max. ohjausjännite DC 32 V
Päästöjännite 2 V

Lähtö
Napaluku 3
Max. kuormitusvirta AC 10 A
Max. lähtöjännite AC 600 V
Min. lähtöjännite AC 48 V
I2t-arvo 1404 A²s
Min. kuormitusvirta 160 mA
Taajuus 50-60 Hz
Jännitehäviö Imax 1,2 V
Max. verkkotaajuus 60 Hz
Min. verkkotaajuus 50 Hz

*Invisible Heading*
Päästöaika 10 ms
Kytkentäaika 10 ms
Vuotovirta 1 mA
Huippujännite (ei toistuva) 1200 V
Peak current 530

Yleiset tiedot
Leveys 54 mm
IP-luokka IP20
Eristysjännite in/out 5000 V
Min. käyttölämpötila -40 °C
Max. käyttölämpötila 80 °C
Paino 0,32 kg

Tiedostot

Mitat ja kytkennät

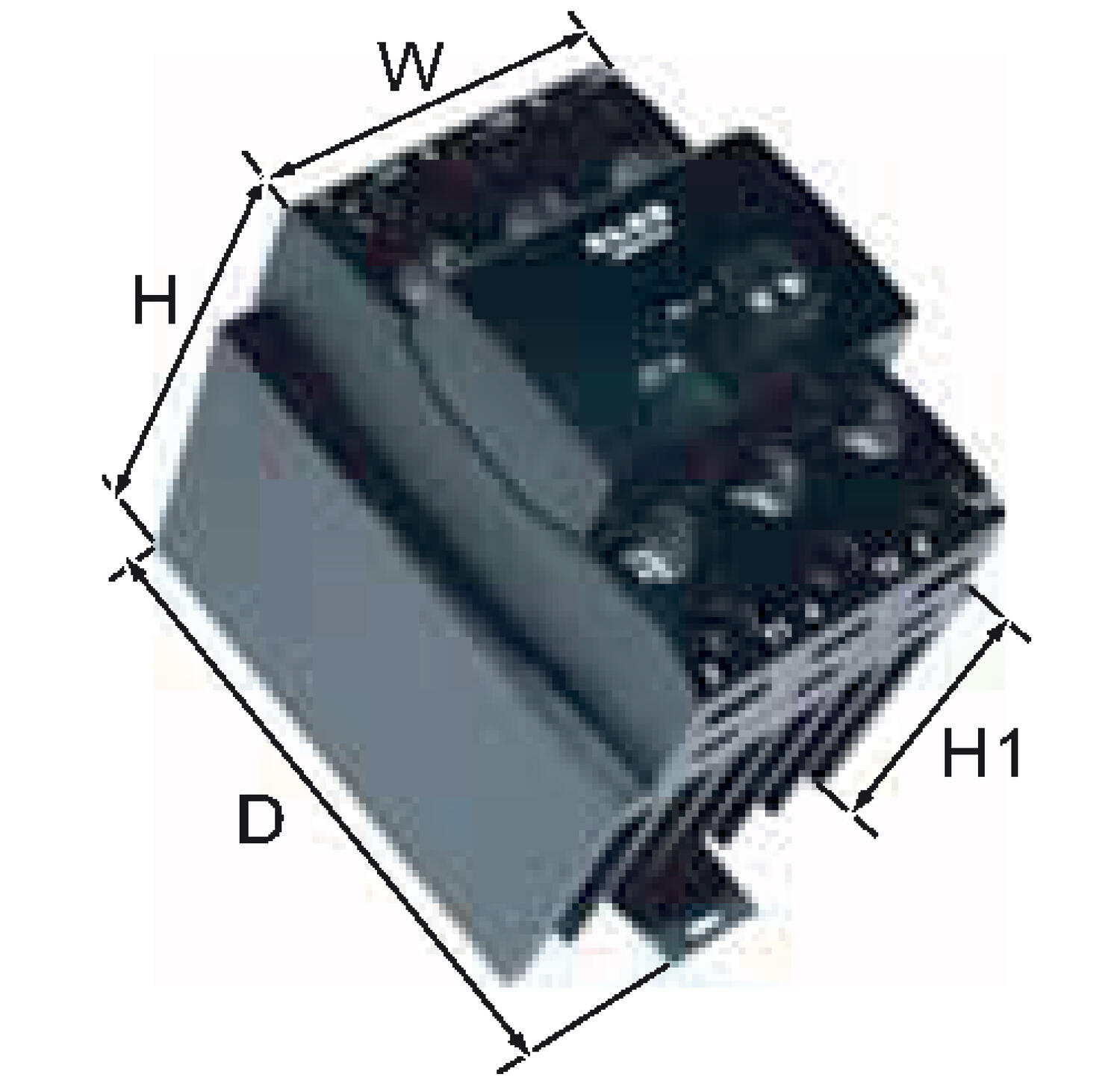

Dimensions SSR370H.10A.eps

W = 54 mm
D = 119 mm
H = 80 mm (rele)
H1 = 17 mm (jäähdytyslevy)

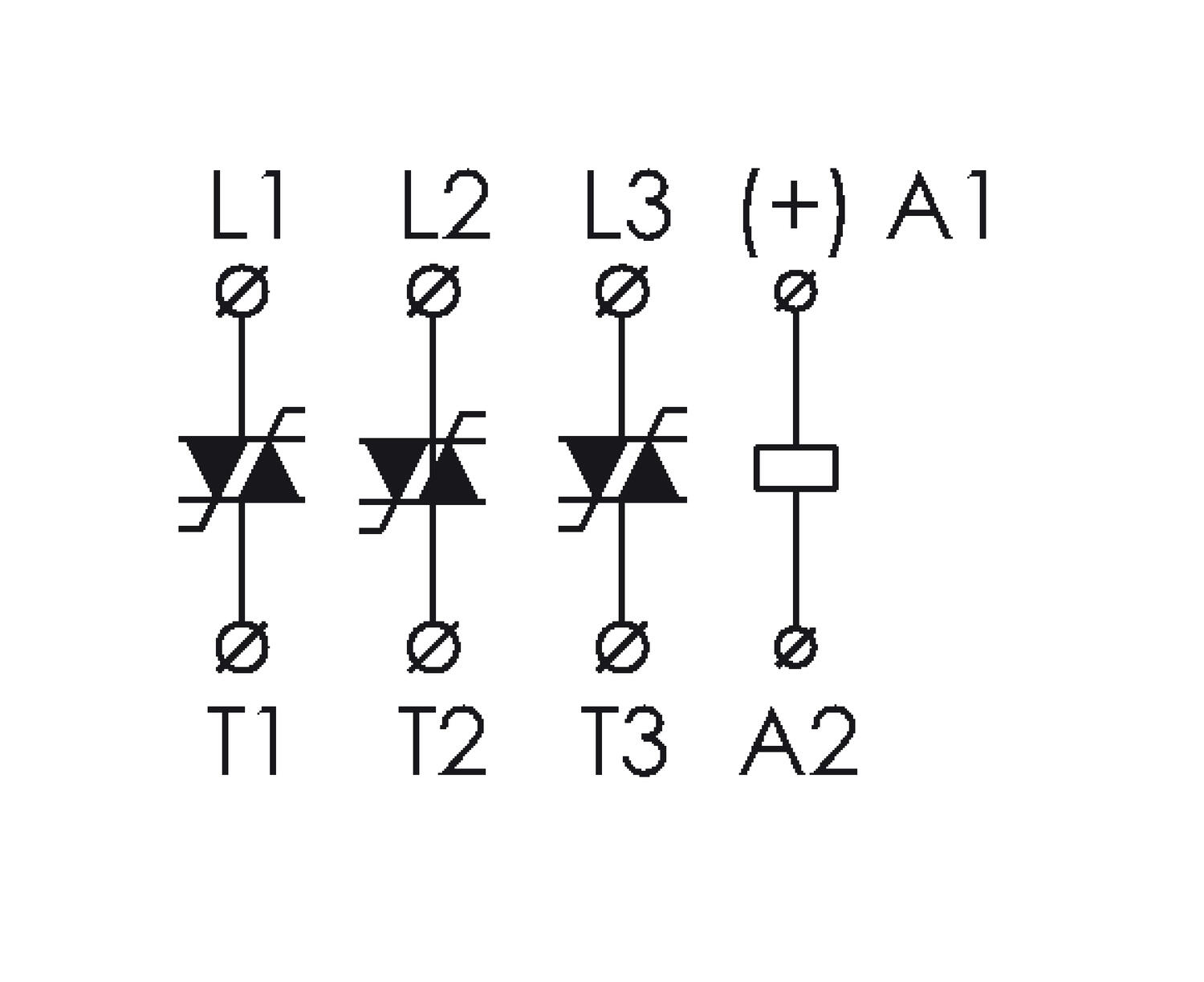

Connection SSR370H.eps

Tuotekuvaus

SSR370H-sarjan releet ovat kompakteja sisältäen integroidun jäähdytyslevyn ja DIN-kiskokiinnikkeen.
Sarjaan kuuluu 10A, (20A), 25 A ja 40 A AC mallit. Ne on suojattu sisäänrakennetuilla varistoreilla.

Releet ovat DC-ohjattuja, nollavolttikytkentäisiä ja tarkoitettu resistiivisille kuormille.

Ohjausjänniteliitin on releen päällä.



KUORMITETTAVUUS



Malli

Maksimivirta/keskuksen lämpötila

20 °C

40 °C

60 °C

80 °C



SSR370H-10600

10 A

10 A

7 A

4 A



SSR370H-20600

23 A

20 A

15 A

10 A



SSR370H-25600

30 A

25 A

19 A

13 A



SSR370H-40600

40 A

40 A

28 A

18 A









Tarvikkeet

Lisää luettavaa

ComatRelecon push-in-relekannat
Tuoteuutiset

Comat Releco Push-In relekannat

Push-In-sarja mahdollistaa tehokkaimman tavan asentaa relekannat ohjauskaappeihin. ComatRelecon push-in-relekannat tarjoaa sinulle nopean ja helpon asennuksen sekä lisää tilaa ohjauskaapissa. Tämä säästää sekä aikaa että asennuskustannuksia.

Delcon CRA5-pistokantarele
Tuoteuutiset

Delcon CRA5: Tehokas ratkaisu DC-kuormien hallintaan

Delconin CRA5-pistokantarele mullistaa vaikeasti käsiteltävien DC-kuormien hallinnan. Tutustu lisää!

GN-puolijohdereleet
Tuoteuutiset

GN-sarjan"Comeback"

CROUZET palaa vuosikymmenen tauon jälkeen puolijohdereleiden valmistajaksi. Uudet Crouzet -puolijohdereleet valmistetaan Crouzetin kotimaassa Ranskassa.

Relekoulu3 - remanenssirele
Tuki

Relekoulu - osa 3

Relekoulun kolmas osa on ilmestynyt! Tällä kertaa aiheena remanenssirele. Lue ja opi!

Relekoulu 2 - oikea rele kuormalle
Tuki

Relekoulu - osa 2

Onko sivulla oikea rele ohjattavalle kuormalle? Lue Relekoulun osa 2!

Relekoulu 1 - kaksoiskosketin
Tuki

Relekoulu - osa 1

Erottaisitko kaksoiskoskettimen normaalista koskettimesta ensi vilkaisulla? Aloita ensimmäinen oppitunti!

Suosikit Tilausnumero: Min. ohjausjännite DC Max. ohjausjännite DC Päästöjännite Napaluku Max. kuormitusvirta AC Max. lähtöjännite AC Min. lähtöjännite AC I2t-arvo Min. kuormitusvirta Taajuus Jännitehäviö Imax Max. verkkotaajuus Min. verkkotaajuus Päästöaika Kytkentäaika Vuotovirta Huippujännite (ei toistuva) Peak current Leveys IP-luokka Eristysjännite in/out Min. käyttölämpötila Max. käyttölämpötila Paino Hinta

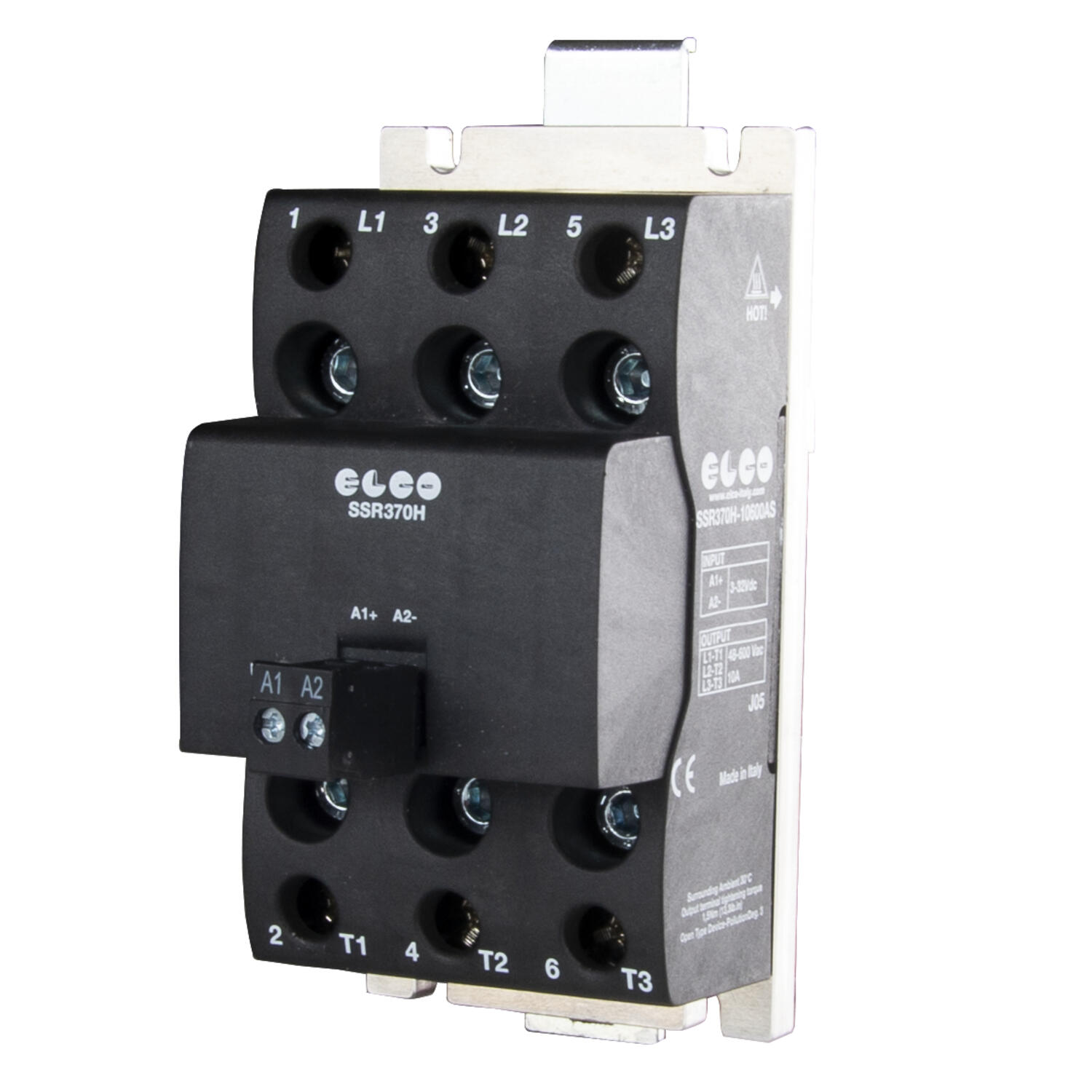

SSR370H-10A
3-vaiheinen puolijohderele, 10A, 600 VAC, in 4-32 VDC
Tuotenumero:
SSR370H-10600AS Kopioitu!
4 V
32 V
2 V
3
10 A
600 V
48 V
1404 A²s
160 mA
50-60 Hz
1,2 V
60 Hz
50 Hz
10 ms
10 ms
1 mA
1200 V
530
54 mm
IP20
5000 V
-40 °C
80 °C
0,32 kg
SSR370H-25A
3-vaiheinen puolijohderele, 25A, 600 VAC, in 4-32 VDC
Tuotenumero:
SSR370H-25600AS Kopioitu!
4 V
32 V
2 V
3
25 A
600 V
48 V
1404 A²s
160 mA
50-60 Hz
1,2 V
60 Hz
50 Hz
10 ms
10 ms
1 mA
1200 V
530
65 mm
IP20
5000 V
-40 °C
80 °C
0,71 kg

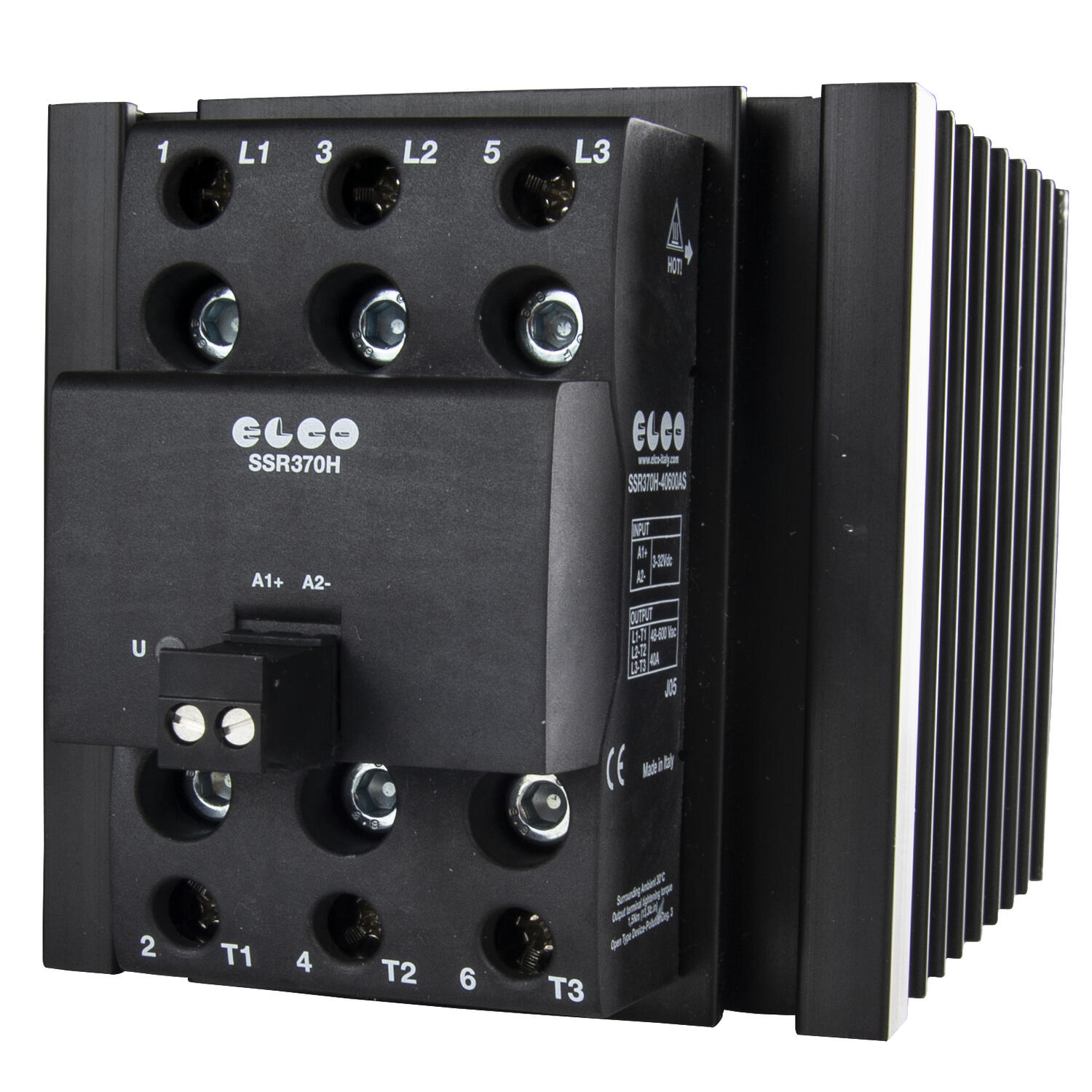

3-vaiheinen puolijohderele 40A
3-vaiheinen puolijohderele, 40A, 600 VAC, in 4-32 VDC
Tuotenumero:
SSR370H-40600AS Kopioitu!
4 V
32 V
2 V
3
40 A
600 V
48 V
1404 A²s
160 mA
50-60 Hz
1,2 V
60 Hz
50 Hz
10 ms
10 ms
1 mA
1200 V
530
100 mm
IP20
5000 V
-40 °C
80 °C
1,81 kg
