SLI-releet DC-ohjaus, DC-kuorma
Välirele

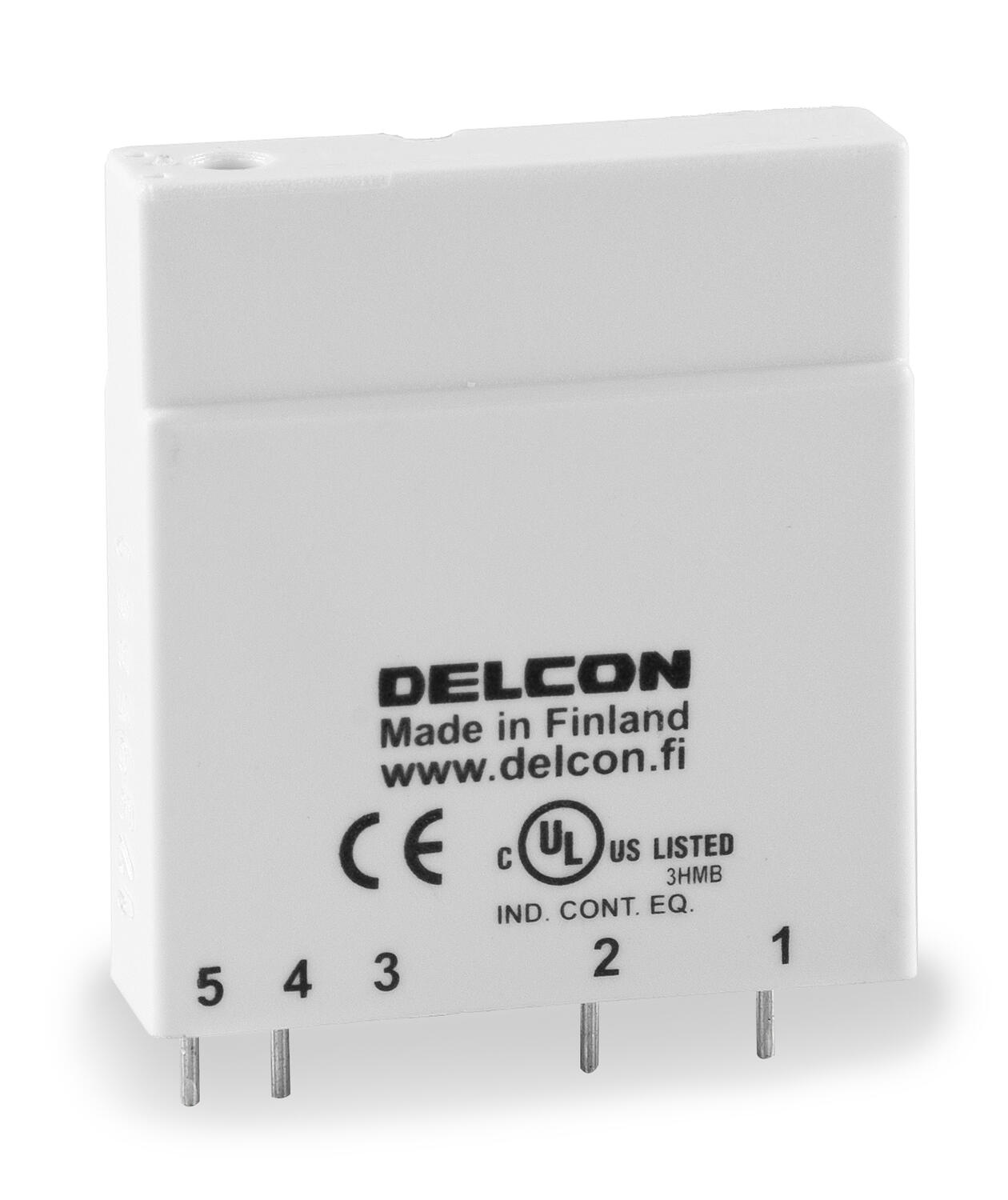

Releitä käytetään liityntänä DC-anturien ja ohjausjärjestelmän välillä. Sisäänrakennettu häiriönvaimennus huolehtii luotettavasta toiminnasta myös vaativissa sähköympäristöissä. Häiriönvaimennuksen ansiosta signaalijohtimet voi vetää kuormakaapeleiden rinnalla esim. kaapelihyllyillä yli 1,5k m:n matkan kapasitiivisen ylikuulumisen vaikuttamatta releeseen. Releissä ei ole lainkaan mekaanisia osia, mikä takaa erittäin luotettavan toiminnan. Jos anturi lähettää korkeita taajuuksia, esim. laskurituloja, suosittelemme tyyppiä SLI24CRF.
Delconin DC/DC-tuloreleiden valikoimasta löytyy ratkaisu, kun tarvitaan:
- Nopeaa kytkentää, jopa 10 000 Hz
- Korkeaa luotettavuutta
- 100 %:sen varmaa tilan indikointia
- Suojausta transientteja vastaan
- Toimintaa häiriöisissä olosuhteissa
Tekniset tiedot
(Arvot lämpötilassa +25 °C)
ENSIÖ |
| SLI12CR | SLI24CR | SLI24CRF | SLI48CR | SLI125CR | SLI250CR |
Tulojännite | nim. | 12 V DC | 24 V DC | 24 V DC | 48 V DC | 125 V DC | 250 V DC |
Tuolojännite | max. | 18 V DC | 32 V DC | 32 V DC | 70 V DC | 140 V DC | 265 V DC |
Tulovirta | max. | 7,5 mA | 7 mA | 7 mA | 7 mA | 4,2 mA | 4 mA |
Tuloimpedanssi | tyyp. | 1,8 kΩ | 4 kΩ | 4 kΩ | 8 kΩ | 31 kΩ | 68 kΩ |
Kytkentäjännite | tyyp. | 7,5 V DC | 16 V DC | 16 V DC | 36 V DC | 80 V DC | 170 V DC |
Katkaisujännite | tyyp. | 6 V DC | 14 V DC | 14 V DC | 26 V DC | 60 V DC | 110 V DC |
TOISIO |
|
|
|
|
|
|
|
Kuorman jännite | max. | 0-60 V DC | 0-60 V DC | 0-60 V DC | 0-60 V DC | 0-60 V DC | 0-60 V DC |
Jännitehäviö max. kuormalla | tyyp. | 0,2 V DC | 0,2 V DC | 0,2 V DC | 0,2 V DC | 0,2 V DC | 0,2 V DC |
Kuorman virta | max. | 50 mA | 50 mA | 50 mA | 50 mA | 50 mA | 50 mA |
Kytkentäviive | tyyp. | 0,3 ms | 0,3 ms | 5 µs | 0,3 ms | 0,5 ms | 0,5 ms |
Katkaisuviive | tyyp. | 0,3 ms | 0,5 ms | 20 µs | 0,5 ms | 0,5 ms | 0,5 ms |
Käyttölämpötila |
| -25 °C ... +70 °C | |||||
Mitat
Kytkentä
Tilausnumerot
Tilausnumero | Sovellus | Ohjausjännite | Kuormajännite | Max. virta | Asennus |
SLI125CH | Tulo suojattu transienteilta | 125 V DC | 0...60 V DC | 50 mA | Plug-in |
SLI125CR | Rajakytkimet | 125 V DC | 0...60 V DC | 50 mA | Plug-in |
SLI125CRI | Avautuva toiminta | 125 V DC | 0...60 V DC | 100 mA | Plug-in |
SLI12CR | Rajakytkimet | 12 V DC | 0...60 V DC | 50 mA | Plug-in |
SLI12CRI | Avautuva toiminta | 12 V DC | 0...60 V DC | 100 mA | Plug-in |
SLI24CR | Rajakytkimet | 24 V DC | 0...60 V DC | 50 mA | Plug-in |
SLI24CRF | Nopea kytkentä | 24 V DC | 0...60 V DC | 50 mA | Plug-in |
SLI24CRI | Avautuva toiminta | 24 V DC | 0...60 V DC | 100 mA | Plug-in |
SLI24CRL | Suurempi tulovirta | 24 V DC | 0...60 V DC | 50 mA | Plug-in |
SLI250CH | Tulo suojattu transienteilta | 220...250 V DC | 0...60 V DC | 50 mA | Plug-in |
SLI250CR | Rajakytkimet | 220...250 V DC | 0...60 V DC | 50 mA | Plug-in |
SLI250CRI | Avautuva toiminta | 220...250 V DC | 0...60 V DC | 100 mA | Plug-in |
SLI48CR | Rajakytkimet | 48 V DC | 0...60 V DC | 50 mA | Plug-in |
SLI48CRI | Avautuva toiminta | 48 V DC | 0...60 V DC | 100 mA | Plug-in |
|
|
|
|
|
|
MIS1GN | Asennusalusta SLI-releelle, ruuviliittimet | DIN-kisko | |||
MIS1CCN | Asennusalusta SLI-releelle, jousiliittimet | DIN-kisko | |||
Lisätietoja: www.delcon.fi
- Galvaaninen erotus 4 kV, 8 mm pintaväli
- Tehokas häiriönvaimennus
- Yhteensopiva NPN- ja PNP-logiikoiden kanssa
- LED-tilanäyttö
Valitse tuote
Tekniset tiedot
| Hyväksynnät | CE, UL |
|---|---|
| Jännitehäviö | 0,2 V |
| Jännitehäviö Imax | 0,4 V |
| Kuormitusvirta | 50 mA |
| Kytkentäaika | 0,3 ms |
| Leveys | 12,5 mm |
| Max. käyttölämpötila | 70 °C |
| Max. lähtöjännite DC | 60 V |
| Max. ohjausvirta | 7,5 mA |
| Max. syöttöjännite DC | 18 V DC |
| Max. varastointilämpötila | 70 °C |
| Min. käyttölämpötila | -40 °C |
| Min. syöttöjännite DC | 9 V DC |
| Min. varastointilämpötila | -40 °C |
|---|---|
| Napaluku | 1 |
| Nimellinen tulojännite | 12 |
| Paino | 40 g |
| Päästöaika | 0,3 ms |
| Päästöjännite | 6 V |
| Sisäinen virrankulutus | 6,5 mA |
| Tuloimpedanssi | 1,8 kΩ |
| Vetojännite | 7,5 V |
| Vuotovirta | 1 µA |
| Väri | Valkoinen |
Tiedostot
Tuotekuvaus
Releitä käytetään liityntänä DC-anturien ja ohjausjärjestelmän välillä. Sisäänrakennettu häiriönvaimennus huolehtii luotettavasta toiminnasta myös vaativissa sähköympäristöissä. Häiriönvaimennuksen ansiosta signaalijohtimet voi vetää kuormakaapeleiden rinnalla esim. kaapelihyllyillä yli 1,5k m:n matkan kapasitiivisen ylikuulumisen vaikuttamatta releeseen. Releissä ei ole lainkaan mekaanisia osia, mikä takaa erittäin luotettavan toiminnan. Jos anturi lähettää korkeita taajuuksia, esim. laskurituloja, suosittelemme tyyppiä SLI24CRF.
Delconin DC/DC-tuloreleiden valikoimasta löytyy ratkaisu, kun tarvitaan:
- Nopeaa kytkentää, jopa 10 000 Hz
- Korkeaa luotettavuutta
- 100 %:sen varmaa tilan indikointia
- Suojausta transientteja vastaan
- Toimintaa häiriöisissä olosuhteissa
Tekniset tiedot
(Arvot lämpötilassa +25 °C)
ENSIÖ |
| SLI12CR | SLI24CR | SLI24CRF | SLI48CR | SLI125CR | SLI250CR |
Tulojännite | nim. | 12 V DC | 24 V DC | 24 V DC | 48 V DC | 125 V DC | 250 V DC |
Tuolojännite | max. | 18 V DC | 32 V DC | 32 V DC | 70 V DC | 140 V DC | 265 V DC |
Tulovirta | max. | 7,5 mA | 7 mA | 7 mA | 7 mA | 4,2 mA | 4 mA |
Tuloimpedanssi | tyyp. | 1,8 kΩ | 4 kΩ | 4 kΩ | 8 kΩ | 31 kΩ | 68 kΩ |
Kytkentäjännite | tyyp. | 7,5 V DC | 16 V DC | 16 V DC | 36 V DC | 80 V DC | 170 V DC |
Katkaisujännite | tyyp. | 6 V DC | 14 V DC | 14 V DC | 26 V DC | 60 V DC | 110 V DC |
TOISIO |
|
|
|
|
|
|
|
Kuorman jännite | max. | 0-60 V DC | 0-60 V DC | 0-60 V DC | 0-60 V DC | 0-60 V DC | 0-60 V DC |
Jännitehäviö max. kuormalla | tyyp. | 0,2 V DC | 0,2 V DC | 0,2 V DC | 0,2 V DC | 0,2 V DC | 0,2 V DC |
Kuorman virta | max. | 50 mA | 50 mA | 50 mA | 50 mA | 50 mA | 50 mA |
Kytkentäviive | tyyp. | 0,3 ms | 0,3 ms | 5 µs | 0,3 ms | 0,5 ms | 0,5 ms |
Katkaisuviive | tyyp. | 0,3 ms | 0,5 ms | 20 µs | 0,5 ms | 0,5 ms | 0,5 ms |
Käyttölämpötila |
| -25 °C ... +70 °C | |||||
Mitat
Kytkentä
Tilausnumerot
Tilausnumero | Sovellus | Ohjausjännite | Kuormajännite | Max. virta | Asennus |
SLI125CH | Tulo suojattu transienteilta | 125 V DC | 0...60 V DC | 50 mA | Plug-in |
SLI125CR | Rajakytkimet | 125 V DC | 0...60 V DC | 50 mA | Plug-in |
SLI125CRI | Avautuva toiminta | 125 V DC | 0...60 V DC | 100 mA | Plug-in |
SLI12CR | Rajakytkimet | 12 V DC | 0...60 V DC | 50 mA | Plug-in |
SLI12CRI | Avautuva toiminta | 12 V DC | 0...60 V DC | 100 mA | Plug-in |
SLI24CR | Rajakytkimet | 24 V DC | 0...60 V DC | 50 mA | Plug-in |
SLI24CRF | Nopea kytkentä | 24 V DC | 0...60 V DC | 50 mA | Plug-in |
SLI24CRI | Avautuva toiminta | 24 V DC | 0...60 V DC | 100 mA | Plug-in |
SLI24CRL | Suurempi tulovirta | 24 V DC | 0...60 V DC | 50 mA | Plug-in |
SLI250CH | Tulo suojattu transienteilta | 220...250 V DC | 0...60 V DC | 50 mA | Plug-in |
SLI250CR | Rajakytkimet | 220...250 V DC | 0...60 V DC | 50 mA | Plug-in |
SLI250CRI | Avautuva toiminta | 220...250 V DC | 0...60 V DC | 100 mA | Plug-in |
SLI48CR | Rajakytkimet | 48 V DC | 0...60 V DC | 50 mA | Plug-in |
SLI48CRI | Avautuva toiminta | 48 V DC | 0...60 V DC | 100 mA | Plug-in |
|
|
|
|
|
|
MIS1GN | Asennusalusta SLI-releelle, ruuviliittimet | DIN-kisko | |||
MIS1CCN | Asennusalusta SLI-releelle, jousiliittimet | DIN-kisko | |||
Lisätietoja: www.delcon.fi
