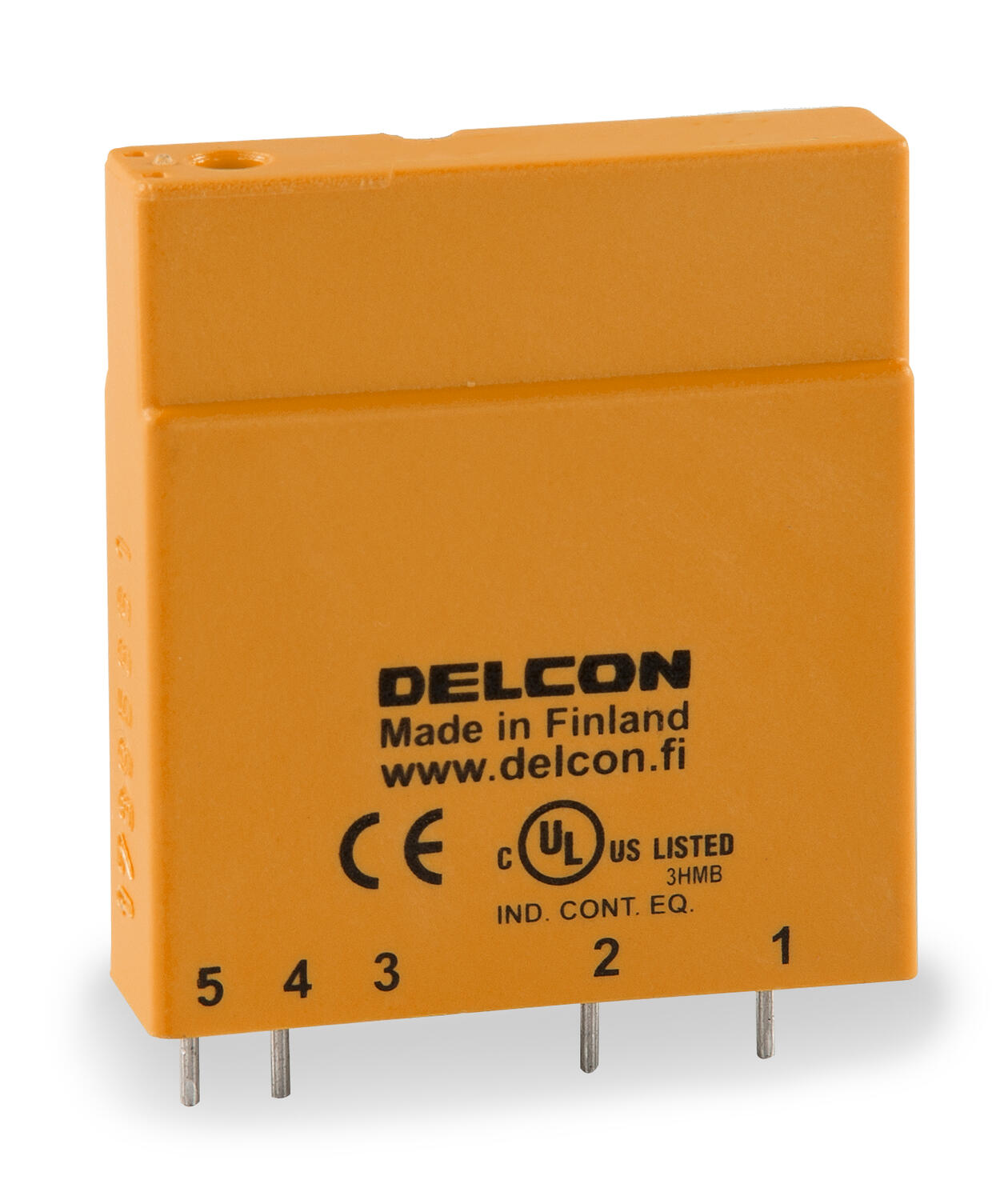

SLI-releet AC-ohjaus, DC-kuorma

Välirele

Releitä käytetään liityntänä AC-anturien ja ohjausjärjestelmän välillä. Sisäänrakennettu häiriönvaimennus huolehtii luotettavasta toiminnasta myös vaativissa sähköympäristöissä. Häiriönvaimennuksen ansiosta suojaamattomat signaalijohtimet voi vetää kuormakaapelien rinnalla esim. kaapelihyllyillä yli 1,5 km:n matkan kapasitiivisen ylikuulumisen vaikuttamatta releeseen. Releissä ei ole lainkaan mekaanisia osia, mikä takaa erittäin luotettavan ja pitkäikäisen toiminnan. CRP-mallit on suunniteltu erityisesti kytkettäväksi 2-johdinantureihin, jotka synnyttävät vuotovirtoja; alle 3,5 mA:n vuotovirrat eivät vaikuta CRP-releiden toimintaan.

Tekniset tiedot

(Arvo lämpötilassa +25 °C)

ENSIÖ		SLI25CR	SLI120CR	SLI120CRP	SLI230CR	SLI230CRP	SLI380CRS*
Tulojännite	nim.	24 V AC	120 V AC	120 V AC	230 V AC	230 V AC	400 V AC
Tulojännite	max.	32 V AC	140 V AC	140 V AC	265 V AC	265 V AC	440 V AC
Tulovira	max.	15 mA	6 mA	8 mA	5 mA	7,5 mA	5 mA
Tuloimpedanssi	tyyp.	2 kΩ	21 kΩ	17 kΩ	50 kΩ	35 kΩ	80 kΩ
Kytkentäjännite	tyyp.	16 V AC	80 V AC	80 V AC	170 V AC	170 V AC	320 V AC
Katkaisujännite	tyyp.	14 V AC	60 V AC	60 V AC	110 V AC	140 V AC	220 V AC
Katkaisuvirta	tyyp.			3,5 mA		3,5 mA
TOISIO
Kuorman jännite	max.	0-60 V DC	0-60 V DC	0-60 V DC	0-60 V DC	0-60 V DC	0-60 V DC
Jännitehäviö maks. kuormalla	tyyp.	0,2 V DC	0,2 V DC	0,2 V DC	0,2 V DC	0,2 V DC	0,2 V DC
Kuorman virta	max.	50 mA	50 mA	50 mA	50 mA	50 mA	100 mA
Kytkentäviive	tyyp.	20 ms	40 ms	20 ms	50 ms	40 ms	50 ms
Katkaisuviive	tyyp.	60 ms	50 ms	40 ms	50 ms	40 ms	50 ms
Käyttölämpötila		Katso alla oleva taulukko

* Kanta on kiinteä osa relettä.

Ympäristön lämpötila tarkoittaa lämpötilaa releiden välittömässä läheisyydessä.
Releen pintalämpötila (mitataan releen yläpinnalta) on pidettävä alle 70-75 °C:ssa pitkän käyttöiän takaamiseksi. Jokainen 10 °C lisäys puolittaa releen käyttöiän.

Ympäristön lämpötila	Koskee	Rajoitukset
-25 °C...+40 °C	Kaikki tuloreleet	Ei rajoituksia.
+40 °C...+55 °C	120 V AC ja 230 V AC releet	Vain joka toinen rele saa olla päällä, jos releet on asennettu rinnakkain.
+55 °C...+70 °C	48-230 V AC ohjausjännitteellä toimivat releet	Jos releet ovat suurimman osan ajasta päällä, niiden väliin on jätettävä 12,5 mm tyhjä tila. Asennusalustassa tulee joka toinen paikka jättää tyhjäksi.

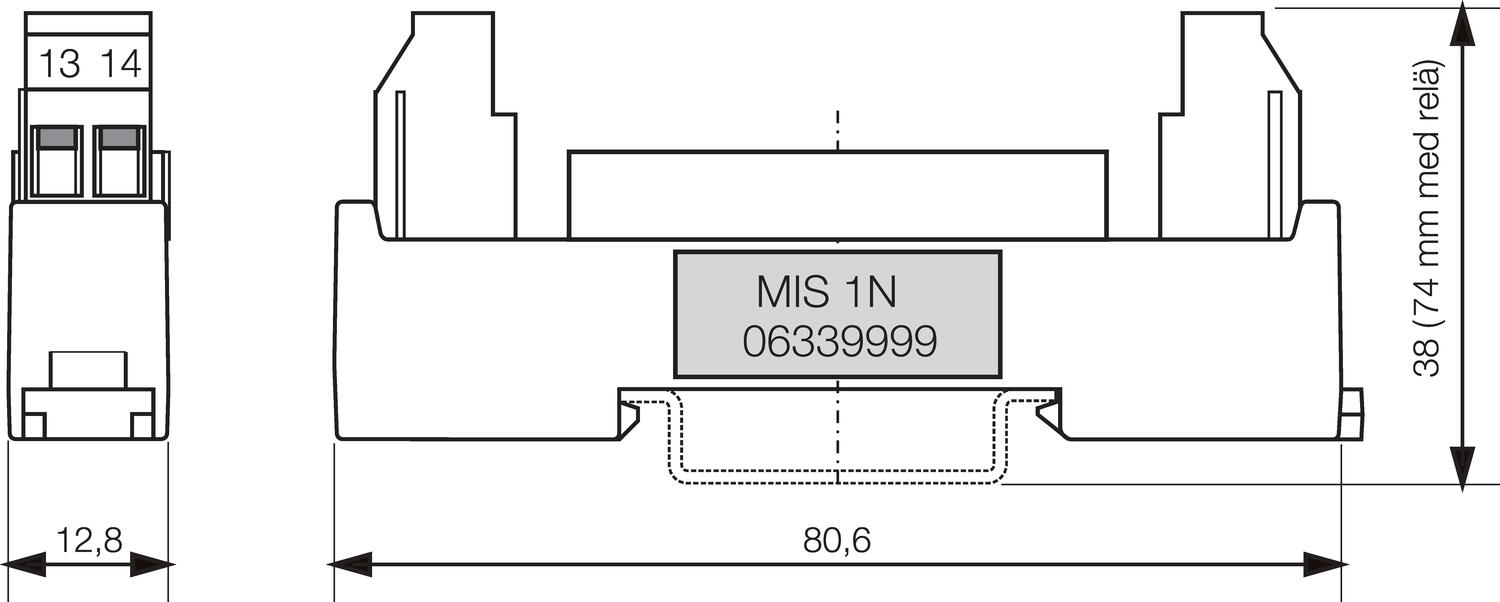

Mitat

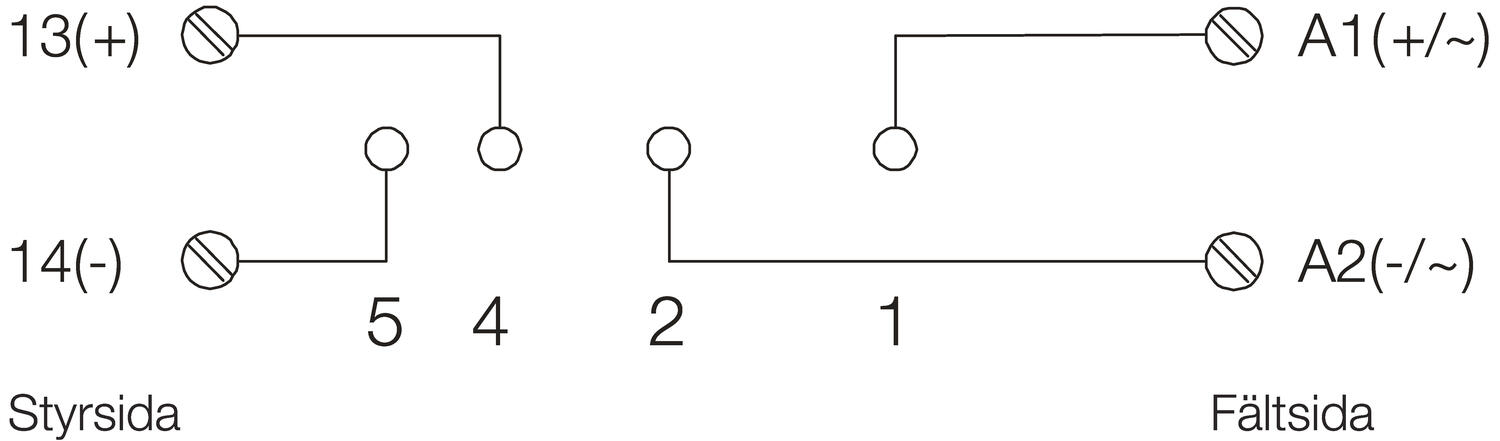

Kytkentä

Tilausnumerot

Tilausnumero	Sovellus	Ohjausjännite	Kuormajännite	Max.virta	Asennus
SLI120CH	Rajakytkimet	120 V AC	0...60 V DC	50 mA	Plug-in
SLI120CR	Rajakytkimet	120 V AC	0...60 V DC	50 mA	Plug-in
SLI120CRI	Avautuva toiminta	120 V AC	0...60 V DC	100 mA	Plug-in
SLI120CRP	2-johdinanturit	120 V AC	0...60 V DC	50 mA	Plug-in
SLI230CH	Rajakytkimet	230 V AC	0...60 V DC	50 mA	Plug-in
SLI230CR	Rajakytkimet	230 V AC	0...60 V DC	50 mA	Plug-in
SLI230CRI	Avautuva toiminta	230 V AC	0...60 V DC	100 mA	Plug-in
SLI230CRP	2-johdinanturit	230 V AC	0...60 V DC	50 mA	Plug-in
SLI230CRR	Virranrajoitus lähtöpuolella	230 V AC	0...60 V DC	50 mA	Plug-in
SLI25CR	Rajakytkimet	24 V AC	0...60 V DC	50 mA	Plug-in
SLI25CRI	Avautuva toiminta	24 V AC	0...60 V DC	100 mA	Plug-in
SLI380CRS	Rajakytkimet, DIN-kiskokiinnitys	380...400 V AC	0...60 V DC	100 mA	DIN-kisko
SLI49CR	Rajakytkimet	48 V AC	0...60 V DC	50 mA	Plug-in
SLI49CRI	Avautuva toiminta	48 V AC	0...60 V DC	100 mA	Plug-in

MIS1GN	Asennusalusta SLI-releelle, ruuviliittimet				DIN-kisko
MIS1CCN	Asennusalusta SLI-releelle, jousiliittimet				DIN-kisko

Lisätietoja: www.delcon.fi

Lue lisää

Galvaaninen erotus 4 kV, 8 mm pintaväli
Tehokas häiriönvaimennus
Yhteensopiva NPN- ja PNP-logiikoiden kanssa
LED-tilanäyttö

Valitse tuote

Tallenna pdf

Valitse tuote

Tekniset tiedot

Hyväksynnät	CE, UL
Jännitehäviö	0,2 V
Jännitehäviö Imax	0,4 V
Kuormitusvirta	50 mA
Kytkentäaika	20 ms
Leveys	12,5 mm
Max. käyttölämpötila	70 °C
Max. lähtöjännite DC	60 V
Max. ohjausvirta	15 mA
Max. varastointilämpötila	70 °C

Min. käyttölämpötila	-40 °C
Min. varastointilämpötila	-40 °C
Napaluku	1
Nimellinen tulojännite	24
Paino	40 g
Päästöaika	60 ms
Päästöjännite	14 V
Tuloimpedanssi	4 kΩ
Vetojännite	16 V

Tiedostot

sli_25cr_0.pdf

Mitat ja kytkennät

Tuotekuvaus

Tekniset tiedot

(Arvo lämpötilassa +25 °C)

ENSIÖ		SLI25CR	SLI120CR	SLI120CRP	SLI230CR	SLI230CRP	SLI380CRS*
Tulojännite	nim.	24 V AC	120 V AC	120 V AC	230 V AC	230 V AC	400 V AC
Tulojännite	max.	32 V AC	140 V AC	140 V AC	265 V AC	265 V AC	440 V AC
Tulovira	max.	15 mA	6 mA	8 mA	5 mA	7,5 mA	5 mA
Tuloimpedanssi	tyyp.	2 kΩ	21 kΩ	17 kΩ	50 kΩ	35 kΩ	80 kΩ
Kytkentäjännite	tyyp.	16 V AC	80 V AC	80 V AC	170 V AC	170 V AC	320 V AC
Katkaisujännite	tyyp.	14 V AC	60 V AC	60 V AC	110 V AC	140 V AC	220 V AC
Katkaisuvirta	tyyp.			3,5 mA		3,5 mA
TOISIO
Kuorman jännite	max.	0-60 V DC	0-60 V DC	0-60 V DC	0-60 V DC	0-60 V DC	0-60 V DC
Jännitehäviö maks. kuormalla	tyyp.	0,2 V DC	0,2 V DC	0,2 V DC	0,2 V DC	0,2 V DC	0,2 V DC
Kuorman virta	max.	50 mA	50 mA	50 mA	50 mA	50 mA	100 mA
Kytkentäviive	tyyp.	20 ms	40 ms	20 ms	50 ms	40 ms	50 ms
Katkaisuviive	tyyp.	60 ms	50 ms	40 ms	50 ms	40 ms	50 ms
Käyttölämpötila		Katso alla oleva taulukko

Ympäristön lämpötila	Koskee	Rajoitukset
-25 °C...+40 °C	Kaikki tuloreleet	Ei rajoituksia.
+40 °C...+55 °C	120 V AC ja 230 V AC releet	Vain joka toinen rele saa olla päällä, jos releet on asennettu rinnakkain.
+55 °C...+70 °C	48-230 V AC ohjausjännitteellä toimivat releet	Jos releet ovat suurimman osan ajasta päällä, niiden väliin on jätettävä 12,5 mm tyhjä tila. Asennusalustassa tulee joka toinen paikka jättää tyhjäksi.

Mitat

Kytkentä

Tilausnumerot

Tilausnumero	Sovellus	Ohjausjännite	Kuormajännite	Max.virta	Asennus
SLI120CH	Rajakytkimet	120 V AC	0...60 V DC	50 mA	Plug-in
SLI120CR	Rajakytkimet	120 V AC	0...60 V DC	50 mA	Plug-in
SLI120CRI	Avautuva toiminta	120 V AC	0...60 V DC	100 mA	Plug-in
SLI120CRP	2-johdinanturit	120 V AC	0...60 V DC	50 mA	Plug-in
SLI230CH	Rajakytkimet	230 V AC	0...60 V DC	50 mA	Plug-in
SLI230CR	Rajakytkimet	230 V AC	0...60 V DC	50 mA	Plug-in
SLI230CRI	Avautuva toiminta	230 V AC	0...60 V DC	100 mA	Plug-in
SLI230CRP	2-johdinanturit	230 V AC	0...60 V DC	50 mA	Plug-in
SLI230CRR	Virranrajoitus lähtöpuolella	230 V AC	0...60 V DC	50 mA	Plug-in
SLI25CR	Rajakytkimet	24 V AC	0...60 V DC	50 mA	Plug-in
SLI25CRI	Avautuva toiminta	24 V AC	0...60 V DC	100 mA	Plug-in
SLI380CRS	Rajakytkimet, DIN-kiskokiinnitys	380...400 V AC	0...60 V DC	100 mA	DIN-kisko
SLI49CR	Rajakytkimet	48 V AC	0...60 V DC	50 mA	Plug-in
SLI49CRI	Avautuva toiminta	48 V AC	0...60 V DC	100 mA	Plug-in

MIS1GN	Asennusalusta SLI-releelle, ruuviliittimet				DIN-kisko
MIS1CCN	Asennusalusta SLI-releelle, jousiliittimet				DIN-kisko

Lisätietoja: www.delcon.fi

SLI-releet AC-ohjaus, DC-kuorma

Välirele

Tekniset tiedot

Mitat

Tilausnumerot

Valitse tuote

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Äänitiedostot

Valitse tuote

Tekniset tiedot

Tiedostot

Mitat ja kytkennät

Tuotekuvaus

Tekniset tiedot

Mitat

Tilausnumerot

Tarvikkeet

Äänitiedostot

Tilausnumero:	Kuormitusvirta	Kytkentäaika	Materiaali	Max. ohjausvirta	Max. ohjausvirta	Max. syöttöjännite AC	Max. tulojännite	Min. käyttölämpötila	Min. syöttöjännite AC	Nimellinen tulojännite	Päästöaika	Päästöjännite	Sisäinen virrankulutus	Tuloimpedanssi	Vetojännite	Virrankulutus	Vuotovirta

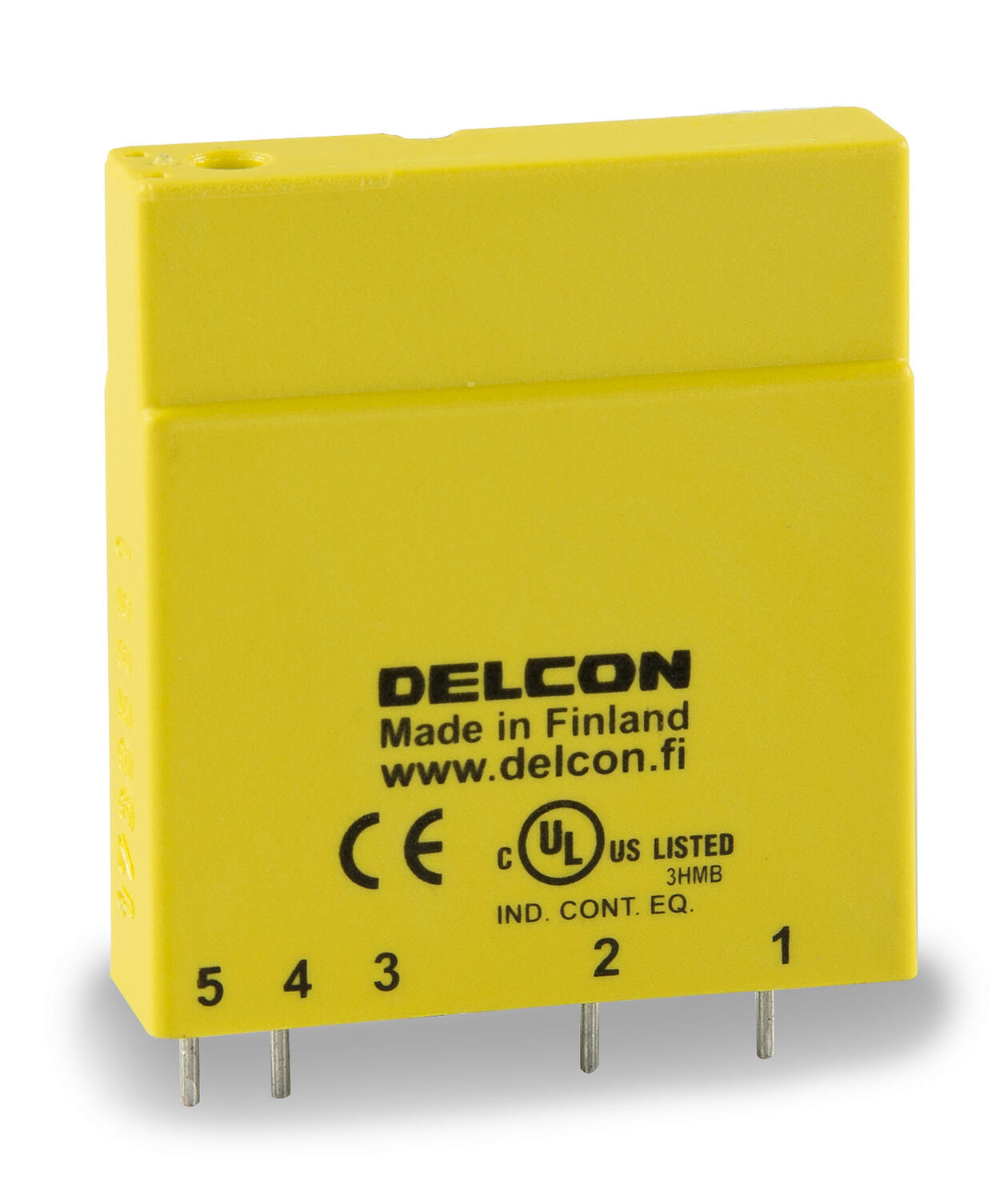

Tulorele 24 V AC/0-60 V DC 50mA Tuotenumero: SLI25CR Kopioitu!	50 mA	20 ms		15 mA				-40 °C		24	60 ms	14 V		4 kΩ	16 V
Tulorele 120 V AC/0-60 V DC 50 mA Tuotenumero: SLI120CR Kopioitu!	50 mA	50 ms		6 mA				-40 °C		120	50 ms	60 V		21 kΩ	80 V		1 µA
Tulorele 230 V AC/0-60 V DC 50 mA Tuotenumero: SLI230CR Kopioitu!	50 mA	50 ms		5 mA				-40 °C		230	50 ms	120 V		50 kΩ	160 V		1 µA
Tulorele 110-120 V AC/0-60 V DC 50mA Tuotenumero: SLI120CRP Kopioitu!	50 mA	20 ms	PBT	8 mA			140	-25 °C		120	40 ms	60 V		17 kΩ	80 V	7 mA	1 µA
Tulorele 220-240 V AC/0-60 V DC 50mA Tuotenumero: SLI230CRP Kopioitu!	50 mA	40 ms			7,5 mA	265 V AC		-40 °C	190 V AC	230	40 ms	120 V	6,5 mA	35 kΩ	140 V		1 µA
Tulorele 400 V AC/0-60 V DC 50mA, kiinteä kanta Tuotenumero: SLI400CRS Kopioitu!	100 mA	50 ms			4,5 mA	440 V AC		-40 °C	340 V AC	400	50 ms	230 V	4,2 mA	95 kΩ	280 V		1 µA
