CROUZET CONTROL

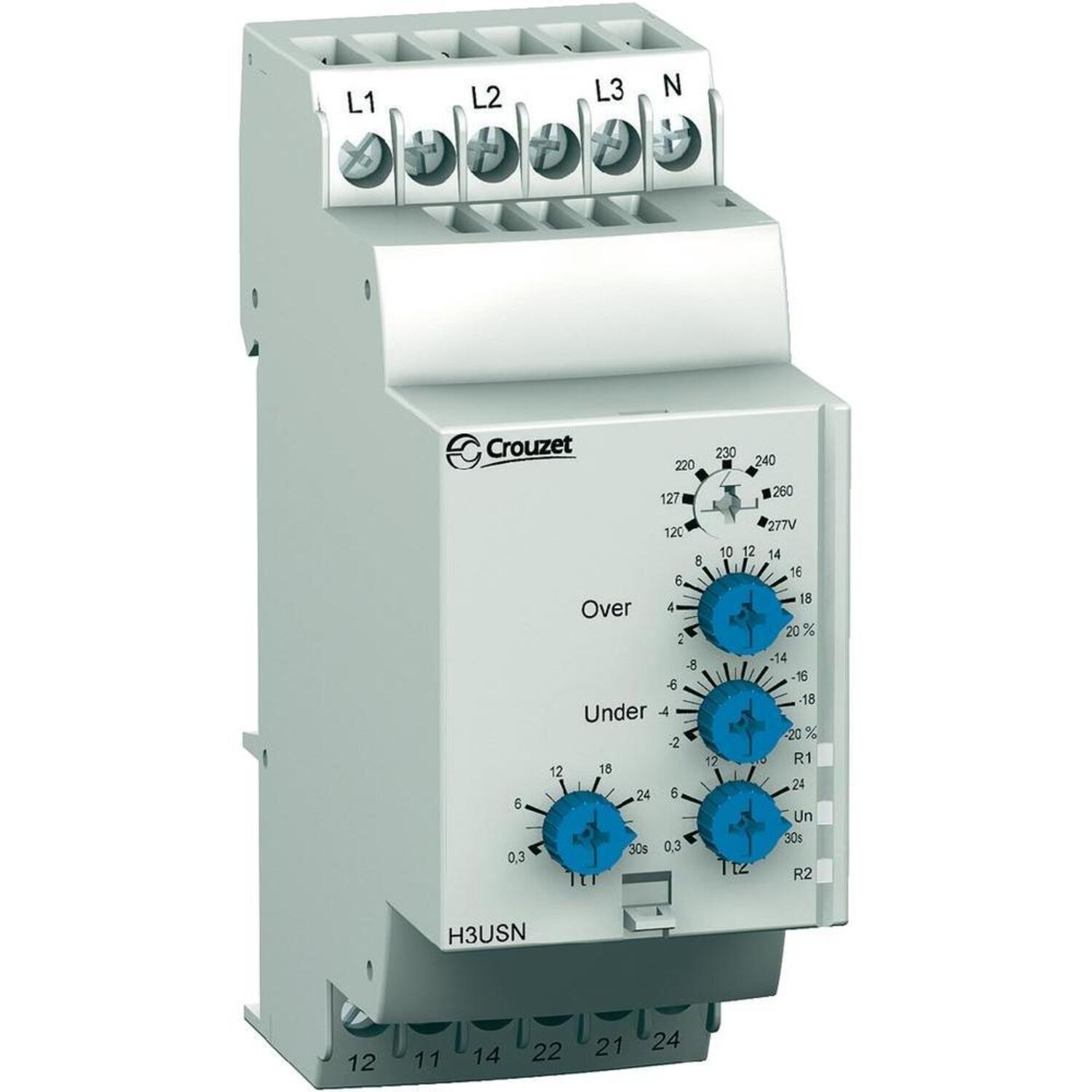

C-Lynx 3-vaiheiset yli- ja alijännitereleet H3US ja H3USN

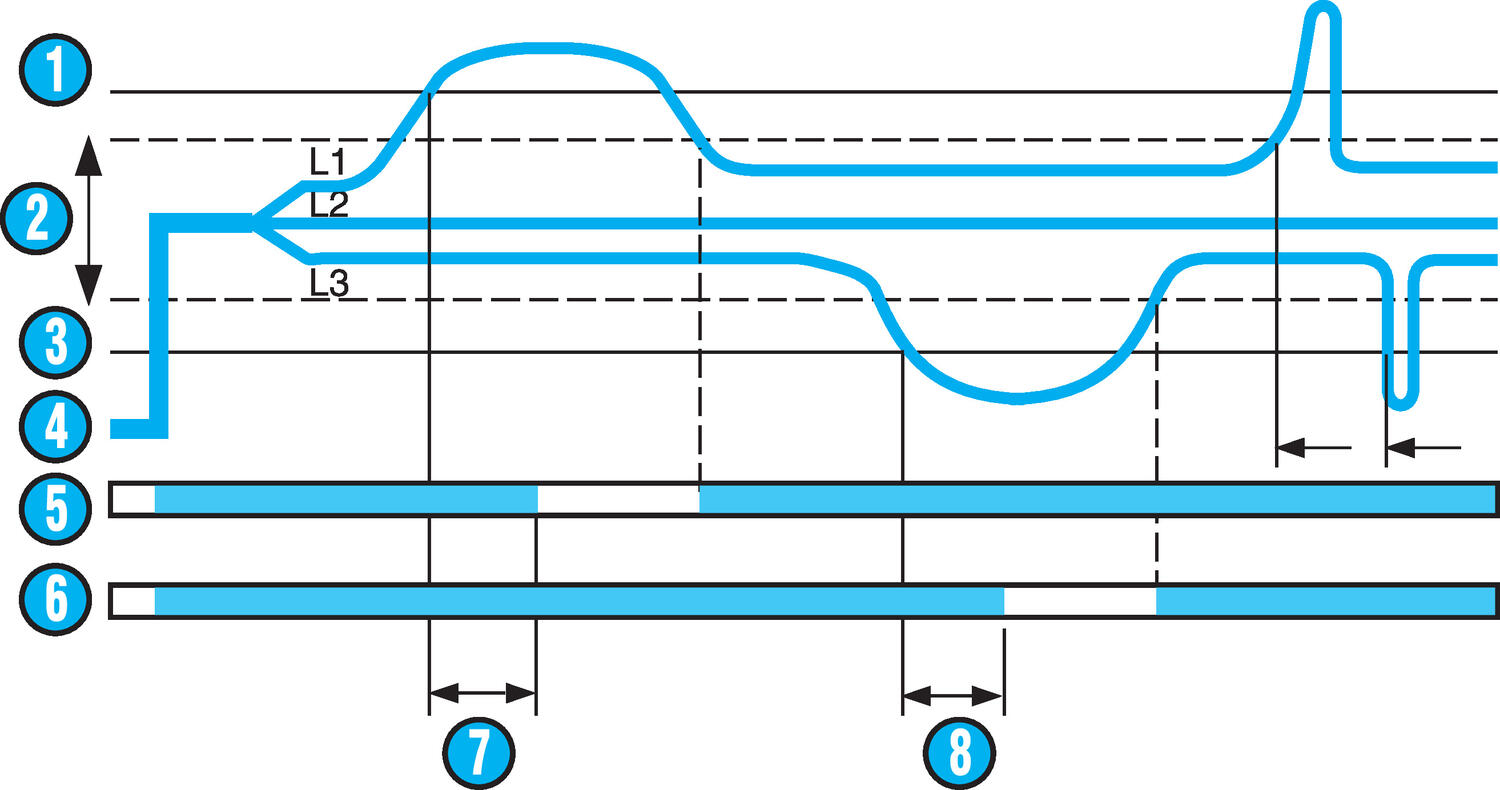

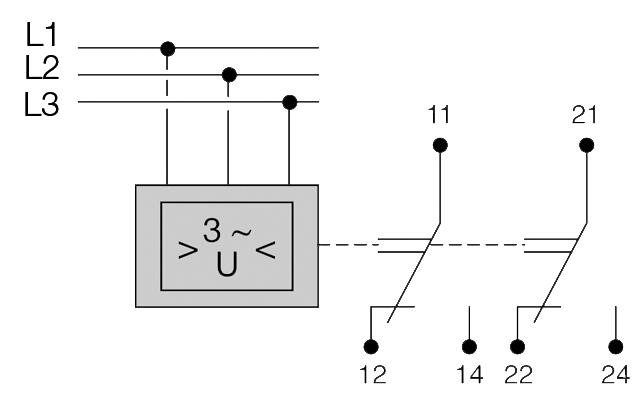

H3US valvoo vaiheiden L1, L2 ja L3 mukanaoloa ja jännitettä verrattuna etulevystä aseteltuun jännitteeseen vaiheiden välillä. H3USN valvoo jännitettä vaiheiden ja nollan välillä. Erilliset lähtöreleet yli- ja alijännitteelle. Jos jännitevalitsinta käännetään jännitteen ollessa päällä, LEDit alkavat vilkkua ja edellinen asetus jää voimaan kunnes jännitteet katkaistaan, jonka jälkeen uusi jänniteasettelu tulee voimaan. Sekä yli- että alijännitteen raja-arvot voidaan molemmat säätää erikseen 2—20 % 0,3—30 s viiveellä. Ylijännitteen valvontaan on oma rele R1 ja alijännitteelle R2.
- Valvoo vaihekatkoksia, sekä erikseen 2 - 20 % säädettäviä yli- ja alijännitteitä vaiheiden (H3US) tai vaiheen ja nollan (H3USN) välillä
- Erilliset lähtöreleet yli- ja alijännitteelle
- Valvottava verkkojännite valittavissa
- Säädettävä 0,3 - 30 s aikaviive jänniterajoille
- 35 mm leveä DIN-kiskoon
Valitse tuote
Tekniset tiedot
| Aikaviive käynnistyksessä | 0,5 s |
|---|---|
| Aikaviive Tt raja-arvon ylitykselle | 0,3-30s |
| Alaraja | -2 - -20% |
| Hyväksynnät | CE, CSA, RoHS, UL |
| Katkaisukyky | 5A, 250V AC/DC |
| Kotelon IP-luokka | IP30 |
| Liittimien IP-luokka | IP20 |
| Max. käyttölämpötila | 50 °C |
| Max. varastointilämpötila | 70 °C |
| Min. käyttölämpötila | -20 °C |
|---|---|
| Min. varastointilämpötila | -40 °C |
| Paino | 130 g |
| Syöttöjännite | 3 x 220-480V AC |
| Ulostulo | 2 x rele |
| Valittavissa oleva verkkojännite | 220, 380, 400, 415, 440, 480V |
| Ylempi raja-arvo | 2 - 20% |
Tiedostot
Tuotekuvaus
H3US valvoo vaiheiden L1, L2 ja L3 mukanaoloa ja jännitettä verrattuna etulevystä aseteltuun jännitteeseen vaiheiden välillä. H3USN valvoo jännitettä vaiheiden ja nollan välillä. Erilliset lähtöreleet yli- ja alijännitteelle. Jos jännitevalitsinta käännetään jännitteen ollessa päällä, LEDit alkavat vilkkua ja edellinen asetus jää voimaan kunnes jännitteet katkaistaan, jonka jälkeen uusi jänniteasettelu tulee voimaan. Sekä yli- että alijännitteen raja-arvot voidaan molemmat säätää erikseen 2—20 % 0,3—30 s viiveellä. Ylijännitteen valvontaan on oma rele R1 ja alijännitteelle R2.
