CROUZET CONTROL
Pinnanvalvontarele HNM
HNM pinnanvalvontarelettä käytetään johtavien nesteiden pinnan-valvontaan. Toiminta perustuu siihen että neste muodostaa kontaktin kahden johtavan elektrodin välille. Johtavuusalueita on kolme: LS ( 250Ω-5 kΩ), ST ( 5 kΩ-100kΩ) ja HS ( 100 kΩ-1MΩ), joiden sisällä herkkyyttä (sensitivity) voidaan säätää 5 - 100 % alueesta. Esimerkiksi hanaveden tyypillinen arvo on 5 kΩ-10kΩ ja tislatun veden yli 300 kΩ. Kahden pinnan välillä voidaan käyttää tyhjennys- tai täyttötoimintaa. Yhden pinnan säädölle voidaan käyttää tyhjennys (Down) tai täyttö-toiminnon (Up) kanssa veto- tai päästöhidastusta ( ”on delay” tai ”off delay” ). Elektrodeille syötetään pientä AC-jännitettä hapettumisen estämiseksi.
Valittavissa on tyhjennys- tai täyttötoiminta. Lisäksi voidaan valita yhden pinnan säädölle vetohidastus (”on delay”) tai päästöhidastus (”off delay”) säädettävällä 0,1-5 s ajalla.
Vihreä LED osoittaa että käyttöjännite on OK. Keltainen LED osoittaa ulostuloreleen tilaa. Erillinen keltainen LED vilkkuu viiveen Tt aikana. Jos valintakytkimiä Up/Down tai on/off delay käännetään käyttöjännitteen ollessa päällä, kaikki LEDit alkavat vilkkua ja edelliset asetukset jäävät voimaan, kunnes käyttöjännite katkaistaan ja kytketään uudestaan päälle.
- Automaattinen säätö yhdelle tai kahdelle pinnalle
- Täyttö- tai Tyhjennys-toiminta
- Mittaus johtavilla elektrodeilla.
- Herkkyydensäätöalue 250 Ω - 1 MΩ
- Syöttöjännite 24 - 240 V AC/DC
Valitse tuote
Tekniset tiedot
| Aikaviive käynnistyksessä | 0,6 s |
|---|---|
| Aikaviive Tt raja-arvon ylitykselle | 0,1-5s |
| Anturikaapelin max. pituus | 100 m |
| Asennus | 35 mm DIN-kiskoon |
| Hyväksynnät | CE, CSA, RoHS, UL |
| Katkaisukyky | 5A, 250V AC/DC |
| Kotelon IP-luokka | IP30 |
| Liittimien IP-luokka | IP20 |
| Max. käyttölämpötila | 50 °C |
| Max. varastointilämpötila | 70 °C |
| Min. käyttölämpötila | -20 °C |
|---|---|
| Min. varastointilämpötila | -40 °C |
| Paino | 115 g |
| Releulostulo | 2 x 5 A vaihtokärkirele |
| Syöttöjännite | 24-240V AC |
| Tehonkulutus | 5 VA / 1.5 W |
| Toiminta | Pinnanvalvonta |
| Ulostulo | Rele - kaksi vaihtokosketinta |
Tiedostot
Tekniset kuvat

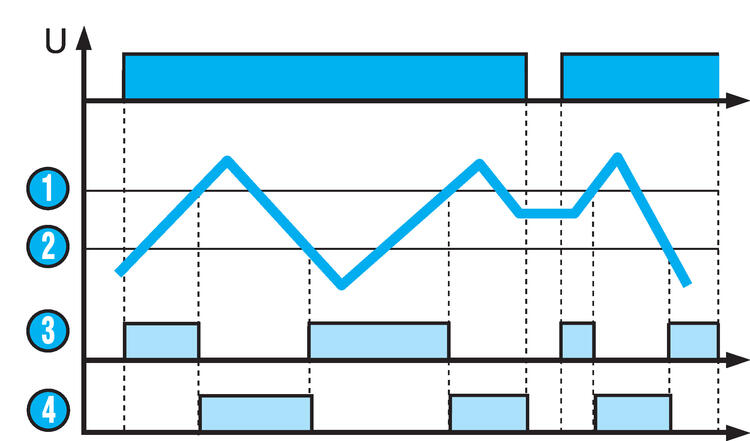

Tyhjennys ja täyttö kahdelle pinnalle - Level "2"
Tyhjennyksessä vetohidastus yhden pinnan valvonnassa
Level "on delay" - Down
Täytössä vetohidastus yhden pinnan valvonnassa
Level "on delay" - Up
Tyhjennyksessä päästöhidastus yhden pinnan valvonnassa
Level "off delay" - Down
Täytössä päästöhidastus yhden pinnan valvonnassa
Level "off delay" - Up
Tuotekuvaus
HNM pinnanvalvontarelettä käytetään johtavien nesteiden pinnan-valvontaan. Toiminta perustuu siihen että neste muodostaa kontaktin kahden johtavan elektrodin välille. Johtavuusalueita on kolme: LS ( 250Ω-5 kΩ), ST ( 5 kΩ-100kΩ) ja HS ( 100 kΩ-1MΩ), joiden sisällä herkkyyttä (sensitivity) voidaan säätää 5 - 100 % alueesta. Esimerkiksi hanaveden tyypillinen arvo on 5 kΩ-10kΩ ja tislatun veden yli 300 kΩ. Kahden pinnan välillä voidaan käyttää tyhjennys- tai täyttötoimintaa. Yhden pinnan säädölle voidaan käyttää tyhjennys (Down) tai täyttö-toiminnon (Up) kanssa veto- tai päästöhidastusta ( ”on delay” tai ”off delay” ). Elektrodeille syötetään pientä AC-jännitettä hapettumisen estämiseksi.
Valittavissa on tyhjennys- tai täyttötoiminta. Lisäksi voidaan valita yhden pinnan säädölle vetohidastus (”on delay”) tai päästöhidastus (”off delay”) säädettävällä 0,1-5 s ajalla.
Vihreä LED osoittaa että käyttöjännite on OK. Keltainen LED osoittaa ulostuloreleen tilaa. Erillinen keltainen LED vilkkuu viiveen Tt aikana. Jos valintakytkimiä Up/Down tai on/off delay käännetään käyttöjännitteen ollessa päällä, kaikki LEDit alkavat vilkkua ja edelliset asetukset jäävät voimaan, kunnes käyttöjännite katkaistaan ja kytketään uudestaan päälle.
