CROUZET CONTROL
C-Lynx vaihevalvontarele HWUA
HWUA valvoo vaiheiden L1, L2 ja L3 järjestystä ja regeneroitumista 70 % etulevystä asetellusta jännitteestä. Jos jännitevalitsinta käännetään jännitteen ollessa päällä, LEDit alkavat vilkkua ja edellinen asetus jää voimaan kunnes jännitteet katkaistaan, jonka jälkeen uusi jänniteasettelu tulee voimaan. Lisäksi voidaan asetella 5—15 % epäsymmetrian valvonta ja erikseen 2—20 % yli- ja alijännitevalvonta säädettävällä 0,1—10 s viiveellä.
- Valvoo vaiheiden järjestystä, katkoksia, epäsymmetriaa sekä erikseen säädettäviä yli- ja alijännitteitä.
- Valvottava verkkojännite valittavissa
- 5 - 15 % epäsymmetria ja 2 - 20 % jännite-ero säädettävällä 0,1 - 10 s aikaviiveellä

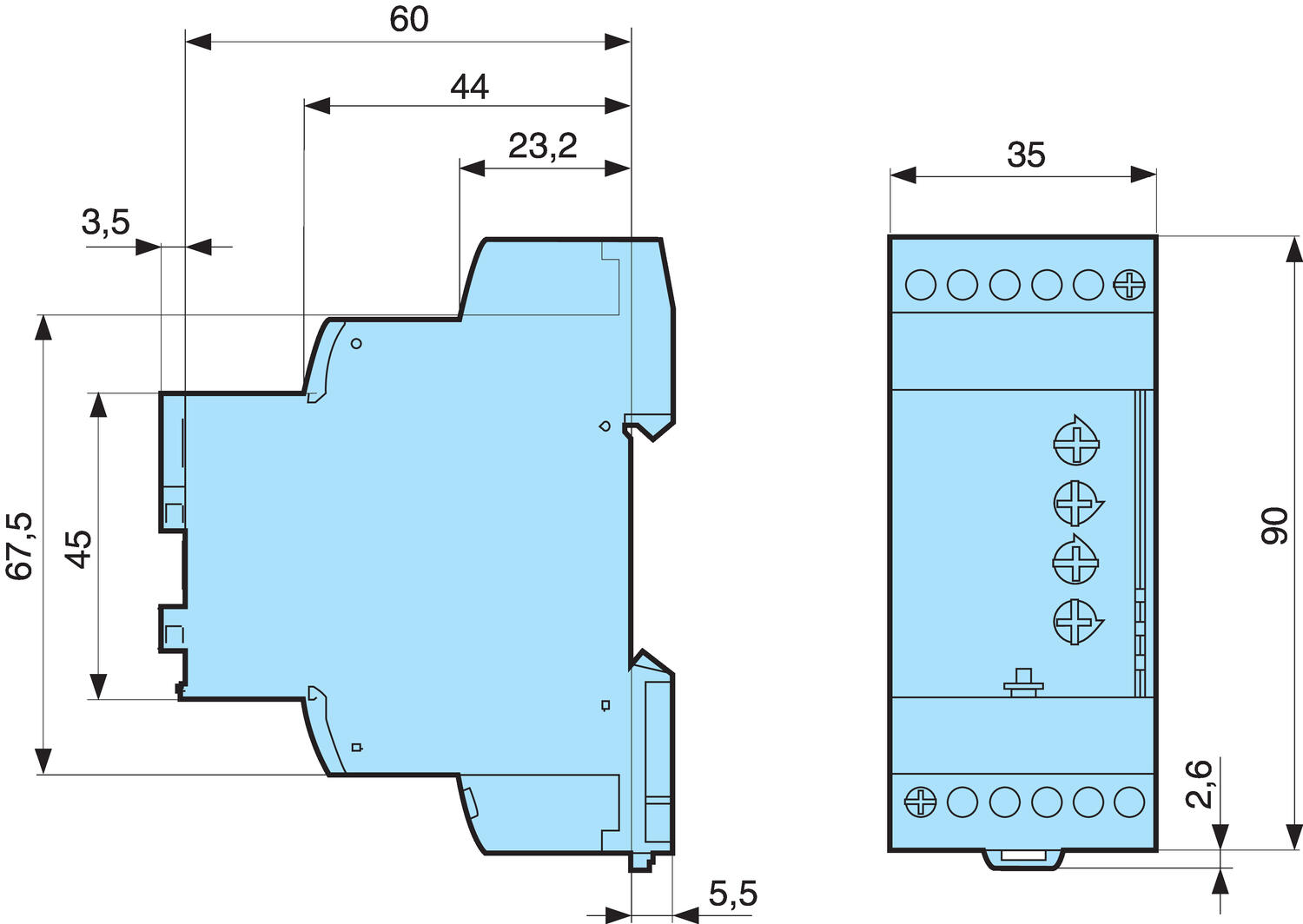

- 35 mm leveä DIN-aukkoon

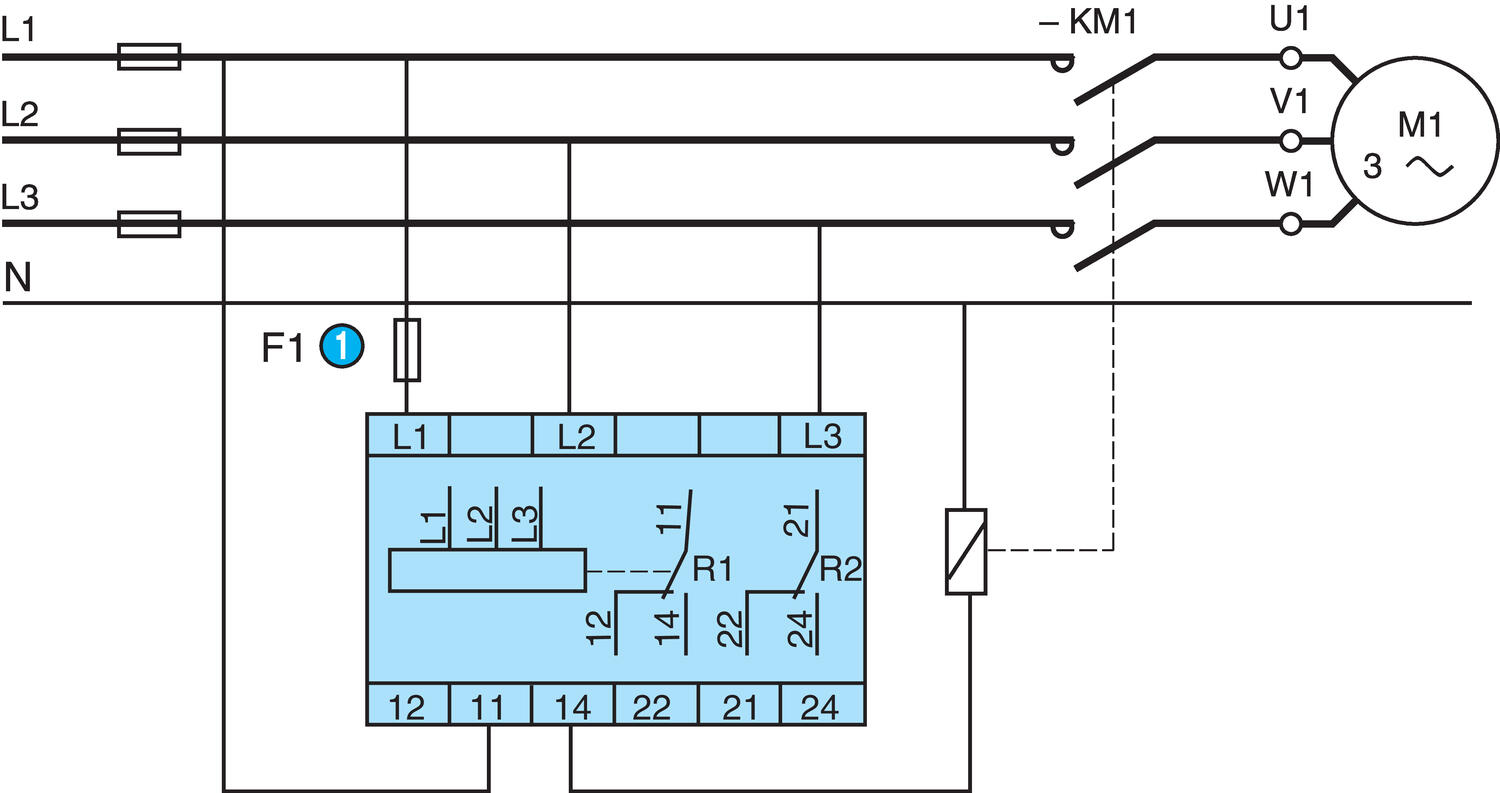

- Lähtönä 2 x 5 A vaihtokärkirele
Valitse tuote
Tekniset tiedot
| Aikaviive käynnistyksessä | 0,5 s |
|---|---|
| Aikaviive Tt raja-arvon ylitykselle | 0,1-10s |
| Hyväksynnät | CSA, GL, RoHS, UL |
| Hälytyksen aikaviive | 0,2 s |
| Katkaisukyky | 5A, 250V AC/DC |
| Kotelon IP-luokka | IP30 |
| Liittimien IP-luokka | IP20 |
| Max. käyttölämpötila | 50 °C |
| Max. varastointilämpötila | 70 °C |
| Min. käyttölämpötila | -20 °C |
|---|---|
| Min. varastointilämpötila | -40 °C |
| Paino | 130 g |
| Syöttöjännite | 3 x 220-480V AC |
| Toiminta | Vaihevalvonta epäsymmetria ja jännitevalvonta |
| Ulostulo | Rele |
| Valittavissa oleva verkkojännite | 220, 380, 400, 415, 440, 480 V |
Tuotekuvaus
HWUA valvoo vaiheiden L1, L2 ja L3 järjestystä ja regeneroitumista 70 % etulevystä asetellusta jännitteestä. Jos jännitevalitsinta käännetään jännitteen ollessa päällä, LEDit alkavat vilkkua ja edellinen asetus jää voimaan kunnes jännitteet katkaistaan, jonka jälkeen uusi jänniteasettelu tulee voimaan. Lisäksi voidaan asetella 5—15 % epäsymmetrian valvonta ja erikseen 2—20 % yli- ja alijännitevalvonta säädettävällä 0,1—10 s viiveellä.
