CROUZET CONTROL
MWA valvoo vaiheiden L1, L2 ja L3 järjestystä ja regeneroitumista 70 % etulevystä asetellusta jännitteestä. Jos jännitevalitsinta käännetään jännitteen ollessa päällä, LEDit alkavat vilkkua ja edellinen asetus jää voimaan kunnes jännitteet katkaistaan, jonka jälkeen uusi jänniteasettelu tulee voimaan. Lisäksi voidaan asetella 5—15 % epäsymmetrian valvonta joka toimii säädettävällä 0,1—10 s viiveellä.

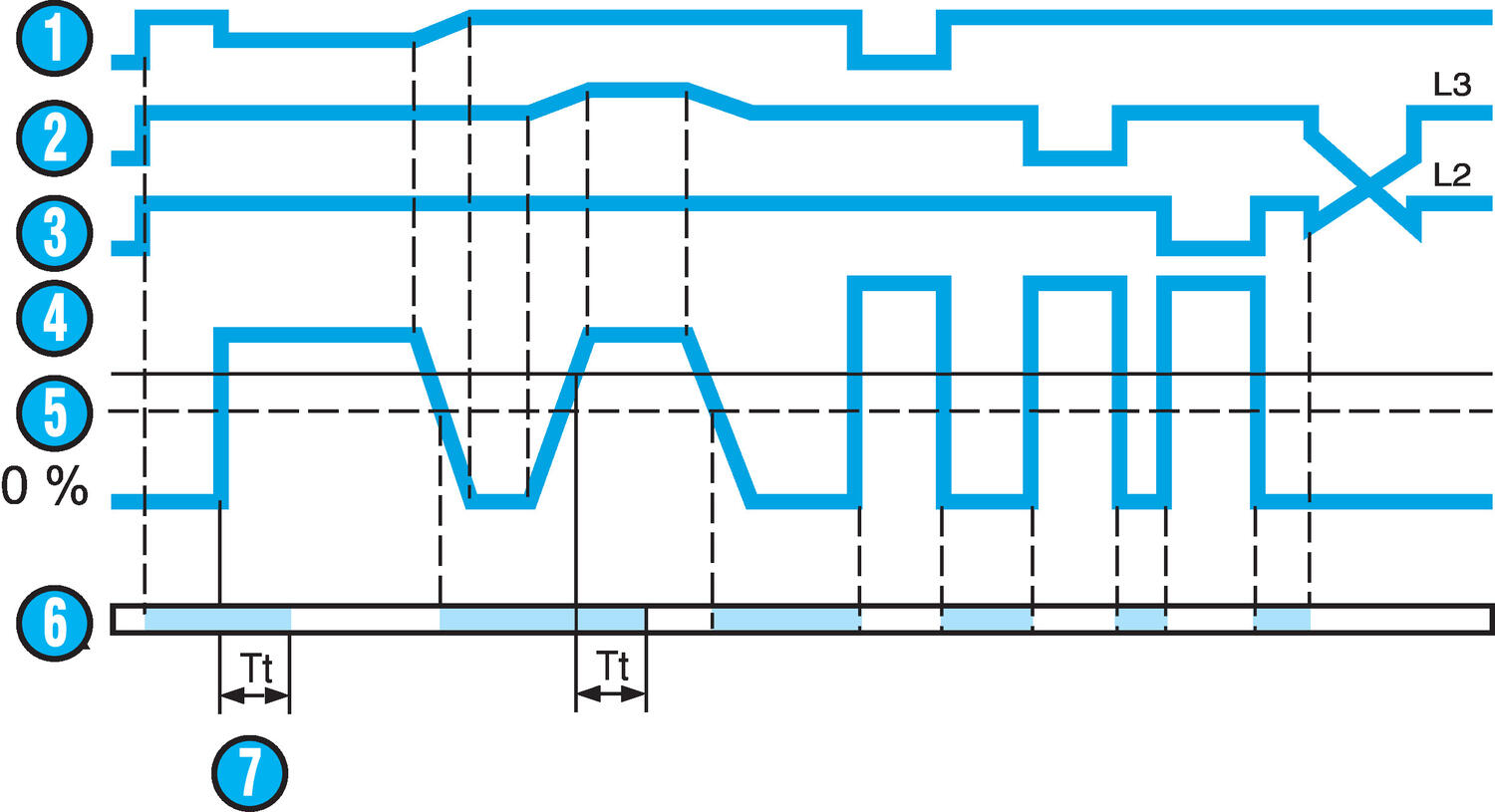

Vaihejärjestys, katkos ja epäsymmetria |
|
1: L1 |
2: L2 |
3: L3 |
4: Raja-arvo epäsymmetrialle |
5: Hystereesi |
6: Rele |
7: Aikaviive Tt raja-arvon ylitykselle |
Käyttöjännite | 3x208-480 V AC (-12 % / +10 %) |
Tehonkulutus | 1,8 VA |
Taajuusalue | 50/60 Hz ±10 % |
Mittausalueet | 208, 220, 380, 400, 415, 440, 480 V |
Aikaviive Tt raja-arvon ylitykselle | 0,1-10 s |
Hälytysviive | <200 ms |
Käynnistysviive | 500 ms |
Hystereesi | 2 % nimellisjännitteestä |
Ulostulorele | 1 vaihtokosketin max. virta 5 A |
Käyttölämpötila | -20 °C...+50 °C |
Paino | 80 g |
Hyväksynnät | CE(LVD)73/23/EEC-EMC 89/336/EEC, RoHs.WEEE, UL, CSA |
Asennus | DIN-kiskoon |
|
|

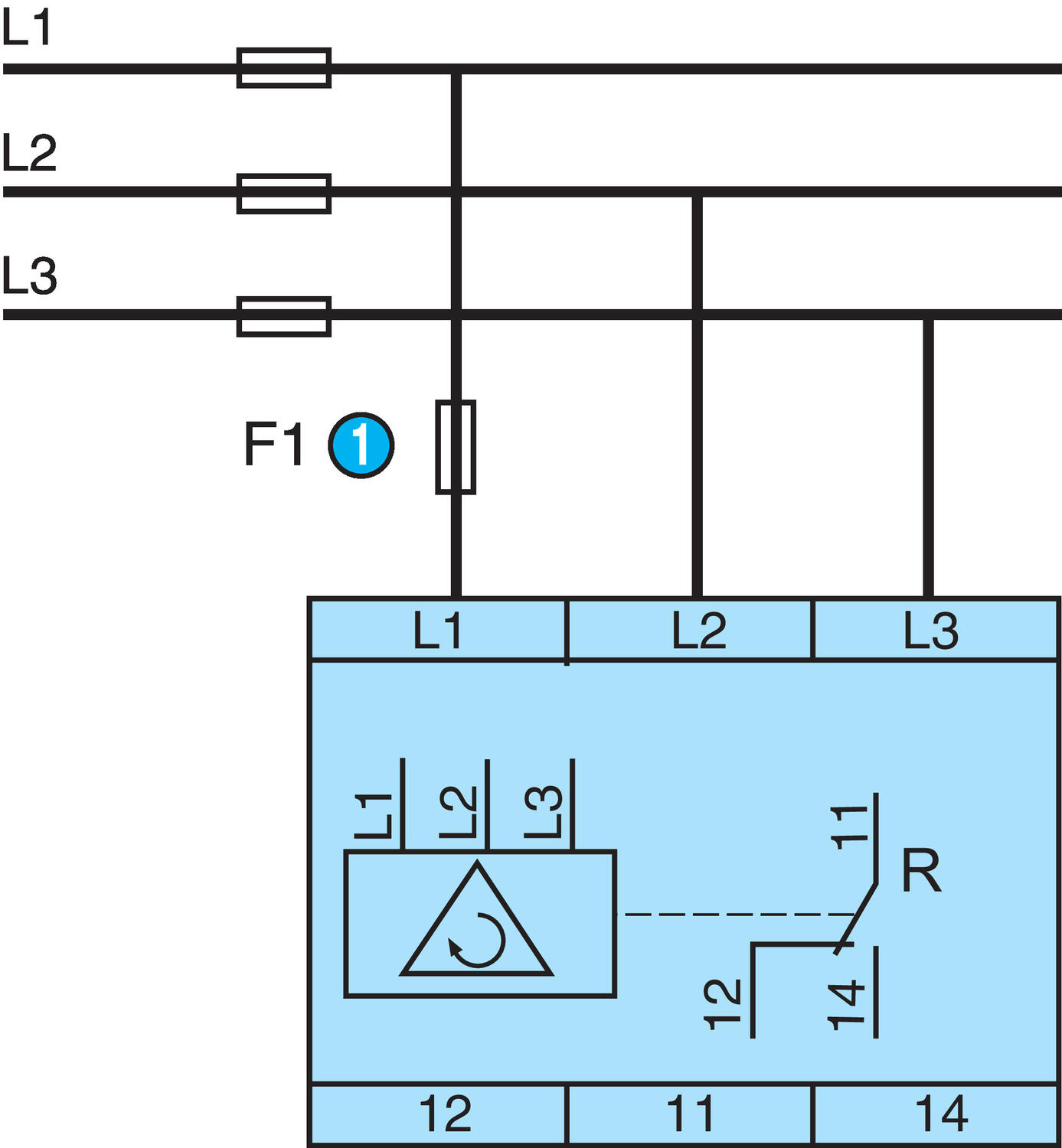

F1 = Nopea sulake 100 mA (suositus) |
Tilausnumero | Kuvaus | Käyttöjännite |
|
84873024 | MWA vaihevalvontarele (1 x CO) | 3x208-480 V AC |
|
| Aikaviive käynnistyksessä | 0,5 s |
|---|---|
| Aikaviive Tt raja-arvon ylitykselle | 0,1-10s |
| Hyväksynnät | CSA, GL, RoHS, UL |
| Hälytyksen aikaviive | 0,2 s |
| Katkaisukyky | 5A, 250V AC/DC |
| Kotelon IP-luokka | IP30 |
| Liittimien IP-luokka | IP20 |
| Max. käyttölämpötila | 50 °C |
| Max. varastointilämpötila | 70 °C |
| Min. käyttölämpötila | -20 °C |
|---|---|
| Min. varastointilämpötila | -40 °C |
| Paino | 80 g |
| Syöttöjännite | 3 x 208-480V AC |
| Toiminta | Vaihevalvonta ja epäsymmetria |
| Ulostulo | Rele |
| Valittavissa oleva verkkojännite | 208, 220, 380, 400, 415, 440, 480 V |
