CROUZET CONTROL
HIL ja HIH virranvalvontareleitä käytetään 1-vaiheisen AC- tai DC-virran valvontaan. Rele tunnistaa automaattisesti AC- ja DC-virran. Mittaus tapahtuu TRMS -mittauksena. Virranvalvontareleessä on kolme mitta-aluetta tarkkuuden parantamiseksi.
Toiminnan valintakytkin (ylinnä) on aluksi neutraalissa asennossa ja siitä valitaan yli- tai alivirran valvonta muistilla tai ilman muistia. Jos toiminnan valintakytkintä käännetään jännitteen ollessa päällä, kaikki LEDit alkavat vilkkua ja edelliset asetukset jäävät voimaan, kunnes käyttöjännite katkaistaan ja kytketään uudestaan päälle.

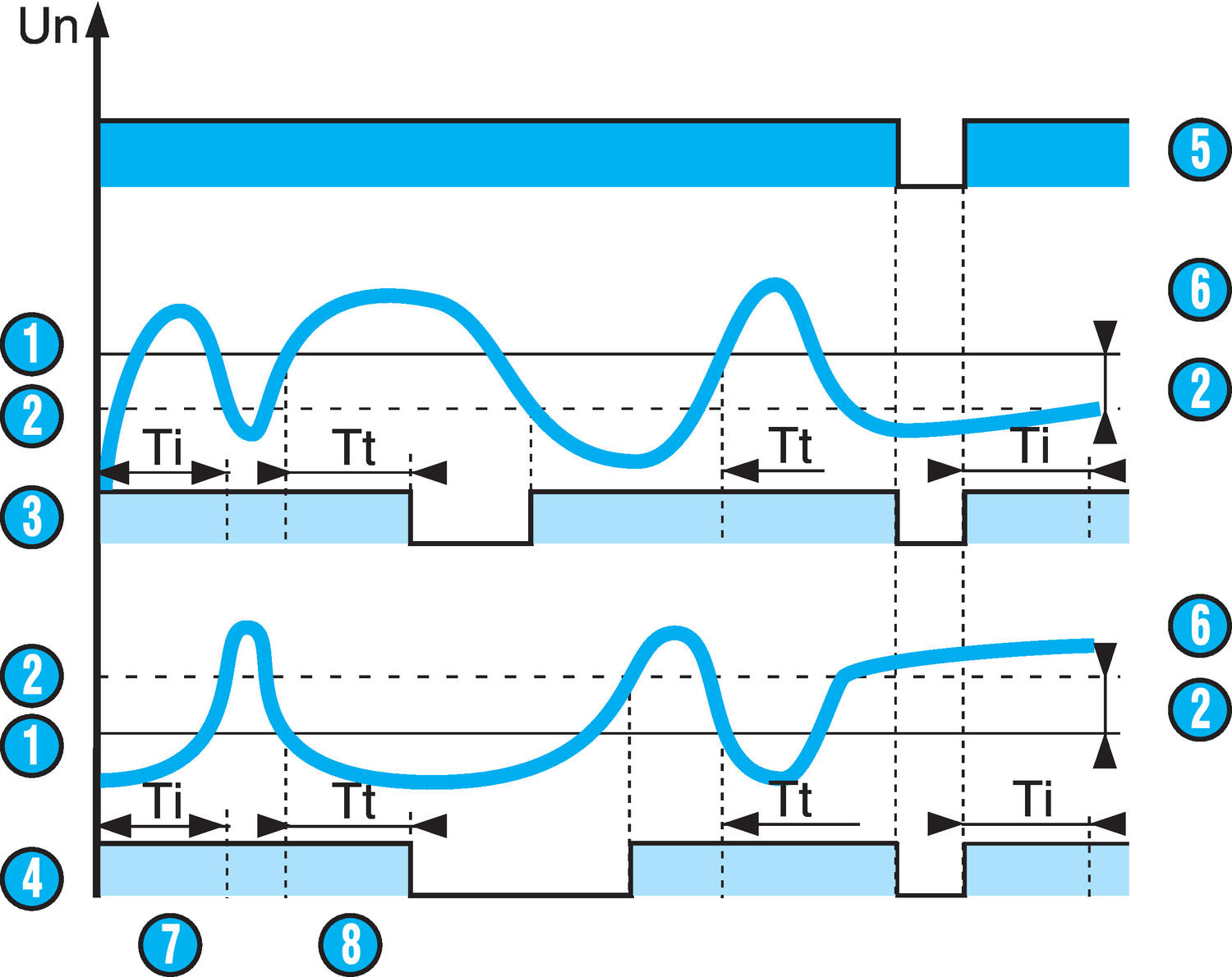

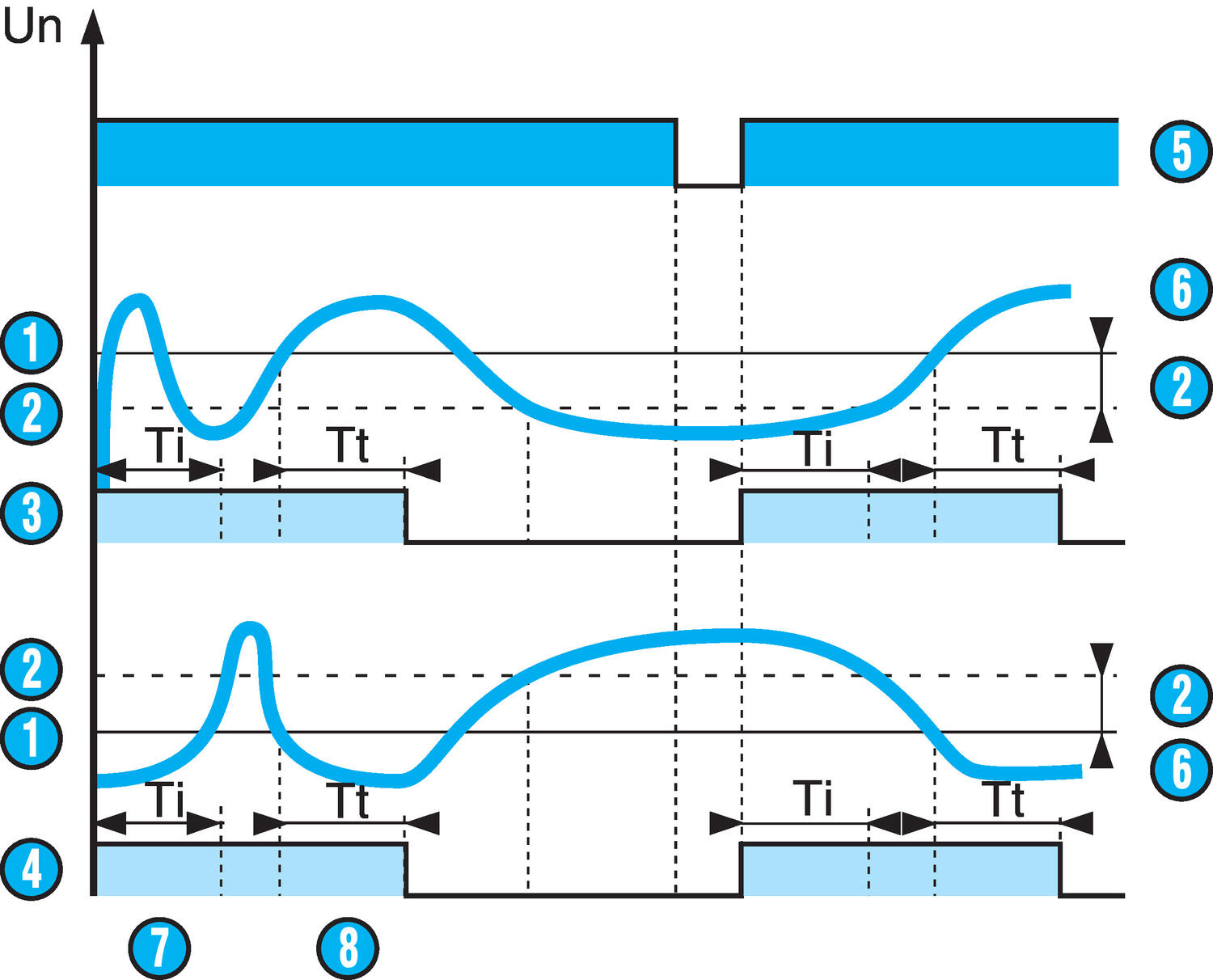

Kun valvottava virta saavuttaa etulevystä valitun rajaarvon, vaihtavat ulostuloreleet (2 x CO) tilaansa asetellun viiveen 0,1–3 s jälkeen. Kun virta palautuu asetusarvon + hystereesin 5 –50 % ali/yli, palautuu virranvalvontarele välittömästi. Hystereesin säätö ei vaikuta raja-arvoon. Hystereesin arvo ei voi myöskään ylittää mittausaluetta.
Vihreä LED osoittaa että käyttöjännite on OK ja Keltainen LED osoittaa ulostuloreleen tilaa.
Tiedot |
|
|---|---|
| Aikaviive Tt raja-arvon ylitykselle | 0,1-3s |
| Asennus | DIN-kiskoon |
| Hyväksynnät | CE, CSA, RoHS, UL |
| Katkaisukyky | 5A, 250V AC/DC |
| Kotelon IP-luokka | IP30 |
| Käynnistysviive | 1-20s |
| Liittimien IP-luokka | IP20 |
| Max. käyttölämpötila | 50 °C |
| Max. varastointilämpötila | 70 °C |
| Min. käyttölämpötila | -20 °C |
| Min. varastointilämpötila | -30 °C |
| Mittausalue E1-M | 0,1-1A |
| E1-M max. jatkuva virta 25°C:ssa | 2 A |
*Invisible Heading* |
|
|---|---|
| E1-M max. virta <1s 25°C:ssa | 17 A |
| Mittausalue E2-M | 0,5-5A |
| E2-M max. jatkuva virta 25°C:ssa | 11 A |
| E2-M max. virta <1s 25°C:ssa | 20 A |
| Mittausalue E3-M | 1-10A |
| E3-M max. jatkuva virta 25°C:ssa | 11 A |
| E3-M max. virta <1s 25°C:ssa | 50 A |
| Paino | 130 g |
| Syöttöjännite | 24-240V ac/dc |
| Ulostulo | Rele - kaksi vaihtokosketinta |
| Säätöalueen alaraja | 10 % |
| Säätöalueen yläraja | 100 % |
HIL ja HIH virranvalvontareleitä käytetään 1-vaiheisen AC- tai DC-virran valvontaan. Rele tunnistaa automaattisesti AC- ja DC-virran. Mittaus tapahtuu TRMS -mittauksena. Virranvalvontareleessä on kolme mitta-aluetta tarkkuuden parantamiseksi.
Toiminnan valintakytkin (ylinnä) on aluksi neutraalissa asennossa ja siitä valitaan yli- tai alivirran valvonta muistilla tai ilman muistia. Jos toiminnan valintakytkintä käännetään jännitteen ollessa päällä, kaikki LEDit alkavat vilkkua ja edelliset asetukset jäävät voimaan, kunnes käyttöjännite katkaistaan ja kytketään uudestaan päälle.
Kun valvottava virta saavuttaa etulevystä valitun rajaarvon, vaihtavat ulostuloreleet (2 x CO) tilaansa asetellun viiveen 0,1–3 s jälkeen. Kun virta palautuu asetusarvon + hystereesin 5 –50 % ali/yli, palautuu virranvalvontarele välittömästi. Hystereesin säätö ei vaikuta raja-arvoon. Hystereesin arvo ei voi myöskään ylittää mittausaluetta.
Vihreä LED osoittaa että käyttöjännite on OK ja Keltainen LED osoittaa ulostuloreleen tilaa.
Push-In-sarja mahdollistaa tehokkaimman tavan asentaa relekannat ohjauskaappeihin. ComatRelecon push-in-relekannat tarjoaa sinulle nopean ja helpon asennuksen sekä lisää tilaa ohjauskaapissa. Tämä säästää sekä aikaa että asennuskustannuksia.
Delconin CRA5-pistokantarele mullistaa vaikeasti käsiteltävien DC-kuormien hallinnan. Tutustu lisää!
CROUZET palaa vuosikymmenen tauon jälkeen puolijohdereleiden valmistajaksi. Uudet Crouzet -puolijohdereleet valmistetaan Crouzetin kotimaassa Ranskassa.
Relekoulun kolmas osa on ilmestynyt! Tällä kertaa aiheena remanenssirele. Lue ja opi!
Onko sivulla oikea rele ohjattavalle kuormalle? Lue Relekoulun osa 2!
Erottaisitko kaksoiskoskettimen normaalista koskettimesta ensi vilkaisulla? Aloita ensimmäinen oppitunti!
|
|
|
|
|
|
||
|---|---|---|---|---|---|---|
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
| Suosikit | Tilausnumero: | Aikaviive Tt raja-arvon ylitykselle | Asennus | Hyväksynnät | Katkaisukyky | Kotelon IP-luokka | Käynnistysviive | Liittimien IP-luokka | Max. käyttölämpötila | Max. varastointilämpötila | Min. käyttölämpötila | Min. varastointilämpötila | Mittausalue E1-M | E1-M max. jatkuva virta 25°C:ssa | E1-M max. virta <1s 25°C:ssa | Mittausalue E2-M | E2-M max. jatkuva virta 25°C:ssa | E2-M max. virta <1s 25°C:ssa | Mittausalue E3-M | E3-M max. jatkuva virta 25°C:ssa | E3-M max. virta <1s 25°C:ssa | Paino | Syöttöjännite | Ulostulo | Säätöalueen alaraja | Säätöalueen yläraja | Hinta | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
HIH virtavahti 0,1-10 A
Tuotenumero:
84871130
Kopioitu!
(2719017)
Kopioitu!
|
0,1-3s
|
DIN-kiskoon
|
CE, CSA, RoHS, UL
|
5A, 250V AC/DC
|
IP30
|
1-20s
|
IP20
|
50 °C
|
70 °C
|
-20 °C
|
-30 °C
|
0,1-1A
|
2 A
|
17 A
|
0,5-5A
|
11 A
|
20 A
|
1-10A
|
11 A
|
50 A
|
130 g
|
24-240V ac/dc
|
Rele - kaksi vaihtokosketinta
|
10 %
|
100 %
|
| ||
|
HIL virtarele 2-500ma
Tuotenumero:
84871120
Kopioitu!
(2719016)
Kopioitu!
|
0,1-3s
|
DIN-kiskoon
|
CE, CSA, RoHS, UL
|
5A, 250V AC/DC
|
IP30
|
1-20s
|
IP20
|
50 °C
|
70 °C
|
-20 °C
|
-30 °C
|
2-20mA
|
0,4 A
|
1 A
|
10-100mA
|
1 A
|
5 A
|
50-500mA
|
2 A
|
8 A
|
130 g
|
24-240V ac/dc
|
Rele - kaksi vaihtokosketinta
|
10 %
|
100 %
|
|
