igubal® KBLM MH nivelpää sisä- ja vasenkierre ruostumaton holkki

Huoltovapaa nivelpää

Igubal® nivelpäät sopivat kohteisiin, joissa esiintyy kosteutta tai korroosiota.
  • Täysin huoltovapaa ja kuivavoideltu
  • Ruostumaton akseliholkki kovemmille kiristysmomenteille
  • Koot 2 - 30 mm
  • Kestää lämpötiloja -40 - +120 astetta
  • Kevyt ja kestävä

Valitse tuote

Valitse tuote
IGUS.eps

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Valitse tuote

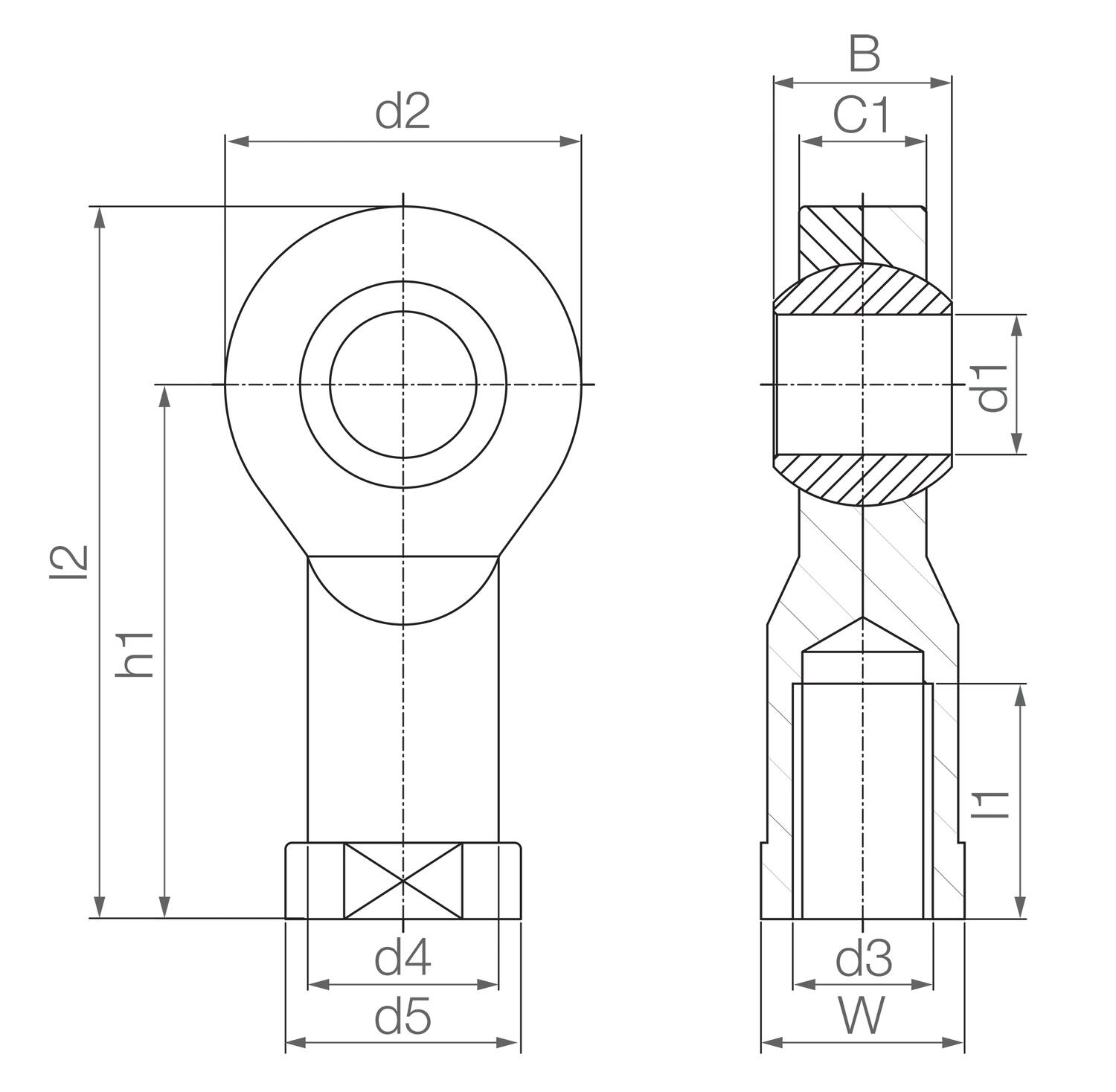

Tekniset tiedot

C1 3 mm
d1 2 mm
d2 9 mm
d3 M2
d4 4 mm
d5 4,6 mm
h1 12,5 mm
l1 6 mm
l2 17 mm
Maksimi kääntökulma 30 °
Maksimi staattinen aksiaalinen voima, lyhytaikainen 50 N
Maksimi staattinen aksiaalinen voima, pitkäaikainen 25 N
Maksimi staattinen vetolujuus, lyhytaikainen 200 N
Maksimi staattinen vetolujuus, pitkäaikainen 100 N
Max. kiristysmomentti 0,3
Minimi kiinnitys kierteelle 4 mm
Paino 0,4 g

Tuotekuvaus

Igubal® nivelpäät sopivat kohteisiin, joissa esiintyy kosteutta tai korroosiota. Nämä nivelpäät kestävät myös kosteissa olosuhteissa heikkoja happoja ja emäksisiä aineita. Myös lian- ja pölynkesto näissä olosuhteissa on huomioitu.



Nivelpään musta kuori on valmistettu Igumid G-materiaalista, joka on erittäin iskunkestävä ja pitkäkuituvahvsteinen polymeeri. Se soveltuu käytettäväksi -40 °C - +90 °C pitkäaikaisessa käytössä. Tavallinen KBRM sisäkehä on valmistettu W300-materiaalista, joka toimii hyvin pienimmistä kitkakertoimista kuivakäytössä ja materiaalin pinta on myös pitävä. Tuotteen materiaalivalinnat on tehty varmistaen kestävyys hyvin pienillä kuormilla hitaissa liikkeissä. Alla listattuna muutamia etuja:



  • Huoltovapaa
  • Kuivavoideltu
  • Kustannustehokas
  • Kestää aksiaalista vinoumaa
  • Kestää kosteissa olosuhteissa
  • Kestää likaa, pölyä ja nukkaa
  • Kestää kemikaaleja
  • Soveltuu pyöriviin ja täriseviin kohteisiin
  • Kevyt



Tyypillisiä käyttökohteita ovat:

  • Polkupyörät
  • Kasvihuoneet
  • Pakkausteollisuus
  • Luukut ja kannet
  • Kosteudelle altistuvat kohteet



Tarvikkeet

Saatat olla kiinnostunut näistä

Lisää luettavaa

Partex PPQZ
Tuoteuutiset

PPQZ halogeenivapaa kaapelimerkki

PPQZ on litteä halogeenivapaa kaapelimerkki, joka toimitetaan esikatkaistuna valmiilla rei’illä. Merkintä on helppo asentaa kaapeliin nippusiteillä.

Degson latauskaapelit ja pistokkeet
Tuoteuutiset

Erinomaista suorituskykyä Degsonin latauskaapeleilla ja vastakkeilla

Tarjoamme Degsonin latauskaapelit ja vastakkeet, jotka tarjoavat erinomaisen suorituskyvyn, sekä luotettavuuden.

Siemens-liikkeenohjausratkaisut
Tuoteuutiset

Liikkeenohjausratkaisut tarpeidesi mukaan

Siemensin liikkeenohjauksen ratkaisut ja teknologiat ovat kehitetty digitalisaatio huomioiden. Digitalisaatio takaa vakuuttavan suorituskyvyn ja laadun – myös kun kyse on taajuusmuuttajista, moottoreista, kytkimistä ja vaihteista.

Elektroniikan suojamateriaalit EV-infrastruktuurille
Tuoteuutiset

Elektroniikan suojamateriaalit EV-infrastruktuurille

Henkelin Bergquist-brändin alta löytyy ratkaisut kaikkiin lämmönhallinnan tarpeisiin, kuten Gap Padit, Gap Fillerit ja Phase Change -materiaalit.

LUBSOLID-laakerituoteperhe elintarviketeollisuuteen
Tuoteuutiset

LUBSOLID-urakuulalaakerit elintarviketeollisuuteen

SNR:n ruostumattomasta teräksestä valmistettu urakuulalaakeri on täytetty elintarvikehyväksytyllä LUBSOLID “Full Pack” -voiteluaineella. Tutustu!

Datasensing DS3 mittaava valoverho
Tuoteuutiset

DS4 mittaavat valoverhot

Datasensing on lanseerannut uudet DS4-sarjan valoverhot: täysin uusi valikoima tunnistavia ja mittaavia valoverhoja. Lue lisää!

Suosikit Tilausnumero: B C1 d1 d2 d3 d4 d5 h1 l1 l2 Maksimi kiristysmomentti pallon läpi Maksimi kääntökulma Maksimi staattinen aksiaalinen voima, lyhytaikainen Maksimi staattinen aksiaalinen voima, pitkäaikainen Maksimi staattinen vetolujuus, lyhytaikainen Maksimi staattinen vetolujuus, pitkäaikainen Max. kiristysmomentti Minimi kiinnitys kierteelle Paino Hinta
Nivelpää igubal ruostumaton holkki
Nivelpää Igubal® sisä ja vasen kierre ruostumaton holkki
Tuotenumero:
KBLM-02 MH Kopioitu!
3 mm
2 mm
9 mm
M2
4 mm
4,6 mm
12,5 mm
6 mm
17 mm
30 °
50 N
25 N
200 N
100 N
0,3
4 mm
0,4 g
Nivelpää igubal ruostumaton holkki
Nivelpää Igubal® sisä ja vasen kierre ruostumaton holkki
Tuotenumero:
KBLM-03 MH Kopioitu!
6,2 mm
4,5 mm
3 mm
13 mm
M3
6,5 mm
8 mm
18,5 mm
8 mm
25 mm
4
30 °
100 N
50 N
800 N
400 N
0,5
5 mm
2,7 g
Nivelpää igubal ruostumaton holkki
Nivelpää Igubal® sisä ja vasen kierre ruostumaton holkki
Tuotenumero:
KBLM-05 MH Kopioitu!
8,2 mm
6 mm
5 mm
18 mm
M5
9 mm
12 mm
27 mm
10 mm
36 mm
12
30 °
250 N
125 N
1000 N
500 N
1
7 mm
3,4 g
Nivelpää igubal ruostumaton holkki
Nivelpää Igubal® sisä ja vasen kierre ruostumaton holkki
Tuotenumero:
KBLM-05 M4 MH Kopioitu!
8,2 mm
6 mm
5 mm
18 mm
M4
9 mm
12 mm
27 mm
10 mm
36 mm
12
30 °
250 N
125 N
1000 N
500 N
0,75
7 mm
3,5 g
Nivelpää igubal ruostumaton holkki
Nivelpää Igubal® sisä ja vasen kierre ruostumaton holkki
Tuotenumero:
KBLM-06 MH Kopioitu!
9,2 mm
7 mm
6 mm
20 mm
M6
10 mm
13 mm
30 mm
12 mm
40 mm
15
29 °
400 N
200 N
1400 N
700 N
1,5
8 mm
4,7 g
Nivelpää igubal ruostumaton holkki
Nivelpää Igubal® sisä ja vasen kierre ruostumaton holkki
Tuotenumero:
KBLM-10 MH Kopioitu!
14,2 mm
10,5 mm
10 mm
30 mm
M10
15 mm
19 mm
43 mm
20 mm
58 mm
50
25 °
800 N
400 N
3100 N
1550 N
15
13 mm
14,6 g
Nivelpää igubal ruostumaton holkki
Nivelpää Igubal® sisä ja vasen kierre ruostumaton holkki
Tuotenumero:
KBLM-10 F MH Kopioitu!
14,2 mm
10,5 mm
10 mm
30 mm
M10x1,25
15 mm
19 mm
43 mm
20 mm
58 mm
50
25 °
800 N
400 N
3100 N
1550 N
6
13 mm
14,6 g
Nivelpää igubal ruostumaton holkki
Nivelpää Igubal® sisä ja vasen kierre ruostumaton holkki
Tuotenumero:
KBLM-12 MH Kopioitu!
16,2 mm
12 mm
12 mm
34 mm
M12
50 mm
25 mm
67 mm
70
25 °
900 N
450 N
3600 N
1800 N
20
15 mm
22 g
Nivelpää igubal ruostumaton holkki
Nivelpää Igubal® sisä ja vasen kierre ruostumaton holkki
Tuotenumero:
KBLM-12 F MH Kopioitu!
16,2 mm
12 mm
12 mm
34 mm
M12x1,25
50 mm
22 mm
67 mm
70
25 °
900 N
450 N
3600 N
1800 N
15
15 mm
22 g
Nivelpää igubal ruostumaton holkki
Nivelpää Igubal® sisä ja vasen kierre ruostumaton holkki
Tuotenumero:
KBLM-14 MH Kopioitu!
19,2 mm
13,5 mm
14 mm
38 mm
M14
20 mm
25 mm
57 mm
25 mm
76 mm
75
25 °
1000 N
500 N
4000 N
2000 N
25
17 mm
30,9 g
Nivelpää igubal ruostumaton holkki
Nivelpää Igubal® sisä ja vasen kierre ruostumaton holkki
Tuotenumero:
KBLM-16 MH Kopioitu!
21,2 mm
15 mm
16 mm
42 mm
M16
22 mm
27 mm
64 mm
28 mm
85 mm
110
23 °
1300 N
650 N
4200 N
2100 N
30
19 mm
39,6 g
Nivelpää igubal ruostumaton holkki
Nivelpää Igubal® sisä ja vasen kierre ruostumaton holkki
Tuotenumero:
KBLM-16 F MH Kopioitu!
21,2 mm
15 mm
16 mm
42 mm
M16x1,5
22 mm
27 mm
64 mm
28 mm
85 mm
110
23 °
1300 N
650 N
4200 N
2100 N
27,5
19 mm
39,6 g
Nivelpää igubal ruostumaton holkki
Nivelpää Igubal® sisä ja vasen kierre ruostumaton holkki
Tuotenumero:
KBLM-18 MH Kopioitu!
23,2 mm
16,5 mm
18 mm
46 mm
M18x1,5
25 mm
31 mm
71 mm
32 mm
94 mm
150
23 °
1600 N
800 N
4600 N
2300 N
45
21 mm
55 g
Nivelpää igubal ruostumaton holkki
Nivelpää Igubal® sisä ja vasen kierre ruostumaton holkki
Tuotenumero:
KBLM-20 MH Kopioitu!
25,2 mm
18 mm
20 mm
50 mm
M20x1,5
28 mm
34 mm
77 mm
33 mm
102 mm
200
23 °
2100 N
1050 N
5400 N
2700 N
60
22 mm
73,5 g
Nivelpää igubal ruostumaton holkki
Nivelpää Igubal® sisä ja vasen kierre ruostumaton holkki
Tuotenumero:
KBLM-20 M20 MH Kopioitu!
25,2 mm
18 mm
20 mm
50 mm
M20x2,5
28 mm
34 mm
77 mm
33 mm
102 mm
200
23 °
2100 N
1050 N
5400 N
2700 N
60
22 mm
73,5 g
Nivelpää igubal ruostumaton holkki
Nivelpää Igubal® sisä ja vasen kierre ruostumaton holkki
Tuotenumero:
KBLM-22 MH Kopioitu!
20 mm
22 mm
56 mm
M22x1,5
30 mm
37 mm
84 mm
37 mm
112 mm
22 °
2200 N
1100 N
7000 N
3500 N
75
25 mm
94,8 g
Nivelpää igubal ruostumaton holkki
Nivelpää Igubal® sisä ja vasen kierre ruostumaton holkki
Tuotenumero:
KBLM-25 MH Kopioitu!
22 mm
25 mm
60 mm
M24x2,0
32 mm
41 mm
94 mm
42 mm
124 mm
22 °
2300 N
1150 N
8500 N
4250 N
120
28 mm
119,8 g
Nivelpää igubal ruostumaton holkki
Nivelpää Igubal® sisä ja vasen kierre ruostumaton holkki
Tuotenumero:
KBLM-30 MH Kopioitu!
25 mm
30 mm
70 mm
M30x2,0
37 mm
50 mm
110 mm
50 mm
145 mm
22 °
2500 N
1250 N
10500 N
5250 N
135
34 mm
177 g
Nivelpää igubal ruostumaton holkki
Nivelpää Igubal® sisä ja vasen kierre ruostumaton holkki
Tuotenumero:
KBLM-30 M27X2 MH Kopioitu!
25 mm
30 mm
70 mm
M27x2,0
37 mm
50 mm
110 mm
50 mm
145 mm
22 °
2500 N
1250 N
10500 N
5250 N
135
34 mm
189,6 g
